Bonjour

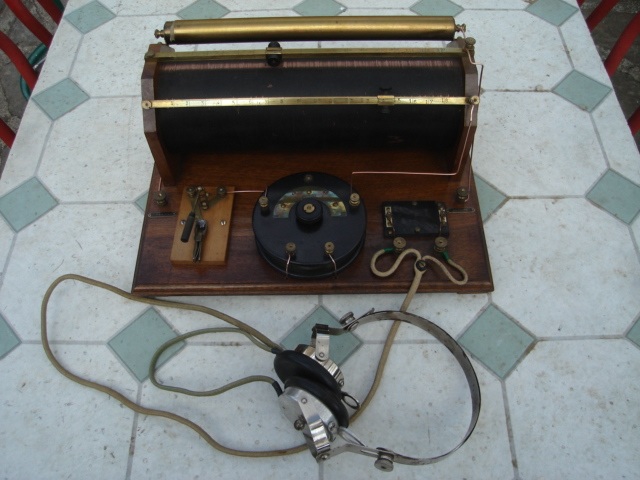

Je viens de faire l'acquisition de ce superbe galène OUDIN qui a la particularité de posséder un CV et le système que l'on voit à l'arrière composé de deux tubes concentriques en laiton séparés par une mince feuille d'isolant ce qui en fait ,je pense, un condensateur.Il y a une inscription"LUMIERE" àl'extrémité gauche du tube.
Y aurait il parmi la brillante assemblée du forum un connaisseur de ce matériel?
| |
|
| Sujet : Super OUDIN Nouveau | De Pierre Le 06-04-2009 à 17:41 cms |
|  |
Oufff !!!, belle pièce !!
Les deux tubes concentriques sont effectitvement un condensateur variable, dégrossissement, le deuxième CV servant peut être d'accord fin !!
Pierre
| |
|
|
| Sujet : Super OUDIN Nouveau | De Jacques (webmestre) Le 06-04-2009 à 18:04 sta |
|
Magnifique pièce en effet et qui semble dans un état proche de "l'état concours". Le condensateur piston a par contre une capacité assez faible et ce serait plutôt lui qui serait en accord fin. Sur un tel appareil, le relevé de schéma doit être très rapide et nous en apprendrait plus.
|
|
| Sujet : Super OUDIN Nouveau | De Roland B Le 07-04-2009 à 15:25 sta |
|

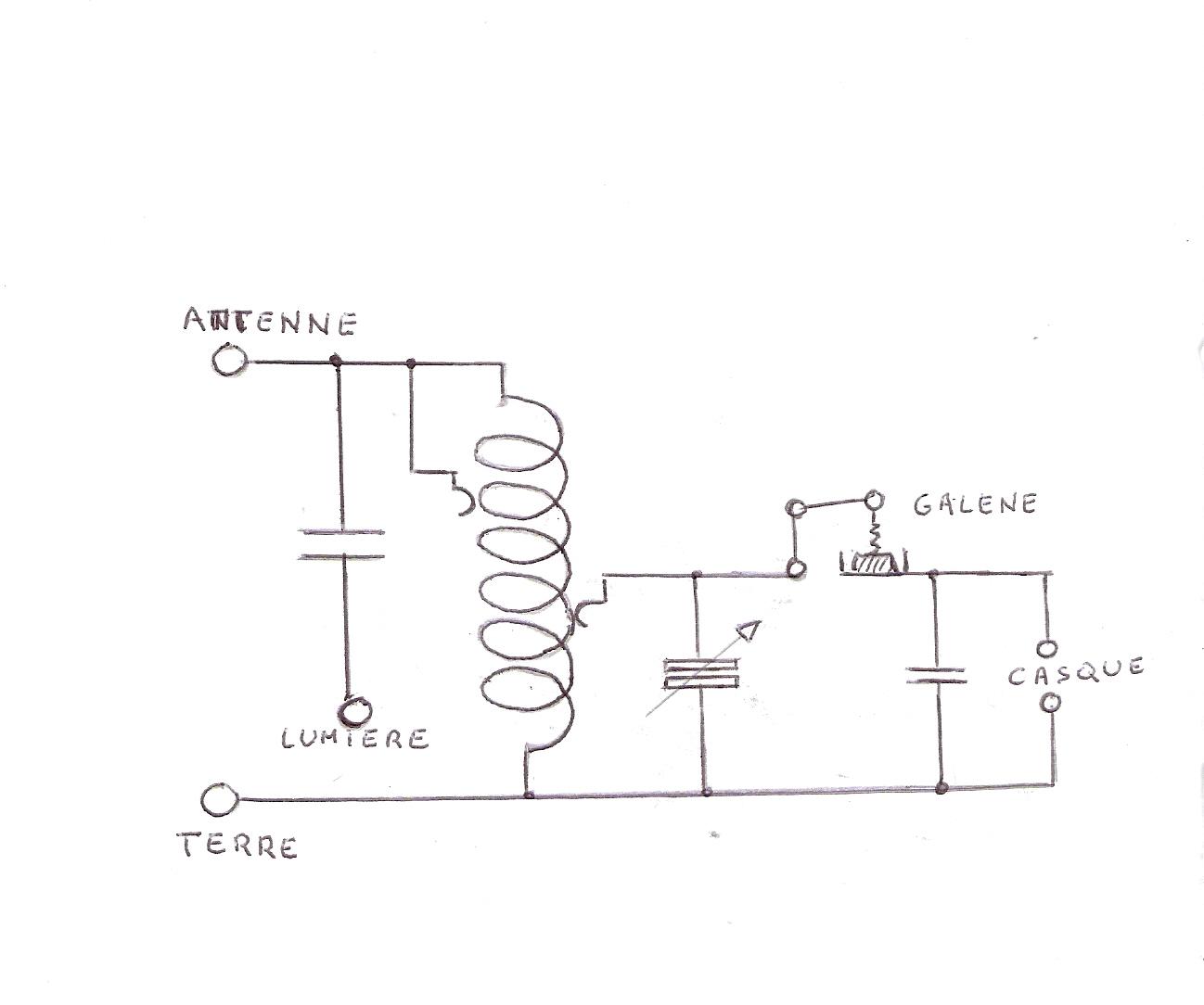

Voici donc le schéma de la bête,facile en effet.On voit quela deuxième armature du fameux condensateur tubulaire marquée" lumière" n'est reliée nulle part. Logiquement il devrait etre branché entre antenne et terre.D'autre part il ne coulisse pas donc ce n'est pas un cond variable
| |
|
| Sujet : Super OUDIN Nouveau | De Pierre Le 07-04-2009 à 15:57 cms |
| |
|
| Sujet : Super OUDIN Nouveau | De Pierrot du 82 Le 07-04-2009 à 16:10 cms |
| |
A mon avis, lumère signifie courant-lumière, c'est à dire : secteur !
C'est une prise antenne sur le secteur avec condo d(isolement...
| |
|
|
| Sujet : Super OUDIN Nouveau | De Pierre Le 07-04-2009 à 17:06 cms |
| |
Ohh dangereux ça pierrot !!
Pierre
| |
|
|
| Sujet : Super OUDIN Nouveau | De Jacques (webmestre) Le 07-04-2009 à 17:40 sta |
|
Je ne pense pas, cette indication ne serait pas portée sur le condensateur piston et ce n'est pas lui qui est censé jouer le rôle d'antenne secteur.
Et même à l'époque, il aurait été imprudent d'amener le secteur sur une telle masse de cuivre nu, l'idéal pour rester collé avec la présence d'une prise de terre.
|
|
|
