| Sujet : SCHEMAS RADIOLA RA567A de 1956 Nouveau | De looping Le 06-04-2009 à 21:37 sta |
|
Mon dernier poste viend d atterir sur mon etablis "Radiola RA567A 1956"mais a vrais dire ce poste a beaucoup souffert et n a jamais ete entretenu donc bien entendue il ne fonctionne plus du tout.
Donc j ai commence par remplacer mes condos chimiques de filtrage puis remplace les disques en caoutchouc du systeme de recherche des stations (toute une histoire).
A present ce dernier s eclaire (apres avoir repare les betises de l ancien proprietaire qui par chance m a epargne le transformateur d alimentation) mais pas de souffle ni en AM ni en FM mais l etage BF semble fonctionner car le pot du volume crache dans le HP.
"L oeil magique) s eclaire au plus bas et ne varie pas,le seul soucis c est que je n ai aucune documentation se reportant a ce modele qui malheureusement a ete sans doute bidouille donc ne manquerait il pas des composants....
Alors si quelqu un a une idee je suis preneur car ce poste reviend de loin et j aimerais particulierement qu il se remette a chanter.
|
|
| Sujet : SCHEMAS RADIOLA RA567A de 1956 Nouveau | De totolagalène Le 06-04-2009 à 21:43 sta |
|
|
|
| Sujet : SCHEMAS RADIOLA RA567A de 1956 Nouveau | De totolagalène Le 06-04-2009 à 21:45 sta |
|
Ouais! Après les smileys..... le LIEN: Il est vraiment fort!  ![[:Hi:]](s12.gif)
|
|
| Sujet : SCHEMAS RADIOLA RA567A de 1956 Nouveau | De f1ftp Le 06-04-2009 à 21:48 sta |
|
Ouais mais c'est pas le bon
|
|
| Sujet : SCHEMAS RADIOLA RA567A de 1956 Nouveau | De f1ftp Le 06-04-2009 à 21:50 sta |
|
|
|
| Sujet : SCHEMAS RADIOLA RA567A de 1956 Nouveau | De totolagalène Le 06-04-2009 à 21:52 cms |
|  |

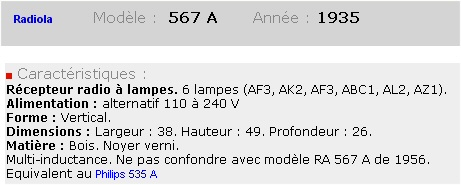

C'est pourtant bien la référence demandée dans "sujet", l'année 1956 est fausse bien sûr (1936).
| |
|
|
| Sujet : SCHEMAS RADIOLA RA567A de 1956 Nouveau | De totolagalène Le 06-04-2009 à 21:55 cms |
| |
C'est la meilleure: 2 références identiques chez Radiola pour 2 postes totalement différents!
| |
|
|
| Sujet : SCHEMAS RADIOLA RA567A de 1956 Nouveau | De Bernard-GRZ Le 06-04-2009 à 22:08 sta |
|
Je crois confusion entre 567A et RA567A.
J'ai trouvé la doc du RA567A de 1956.
|
|
| Sujet : SCHEMAS RADIOLA RA567A de 1956 Nouveau | De totolagalène Le 06-04-2009 à 22:12 cms |
| |
Alors, tout est bien qui finit bien: il a sa doc; j'ai réussi à envoyer un lien.
| |
|
|
| Sujet : SCHEMAS RADIOLA RA567A de 1956 Nouveau | De Pierrot du 82 Le 06-04-2009 à 23:42 cms |
| |
|
| Sujet : SCHEMAS RADIOLA RA567A de 1956 Nouveau | De totolagalène Le 06-04-2009 à 23:58 sta |
|
A ton avis Pierrot: qu'est-ce qu'une UL84 vient faire là?
|
|
| Sujet : SCHEMAS RADIOLA RA567A de 1956 Nouveau | De Masterorion Le 07-04-2009 à 00:07 cms |
| |
PP
| |
|
|
| Sujet : SCHEMAS RADIOLA RA567A de 1956 Nouveau | De totolagalène Le 07-04-2009 à 00:13 sta |
|
A part une erreur, il n'y avait pas d'autre explication. EH bé, çà a tout l'air d'un poste sérieux! Malheureusement, looping n'a toujours pas son schéma si je ne me trompe...
|
|
| Sujet : SCHEMAS RADIOLA RA567A de 1956 Nouveau | De totolagalène Le 07-04-2009 à 00:30 cms |
| |
Pierrot: voir çi-dessus post de f1ftp.
| |
|
|
| Sujet : SCHEMAS RADIOLA RA567A de 1956 Nouveau | De Pierrot du 82 Le 07-04-2009 à 00:35 cms |
| |
C'est ce qu'on appelle un SRPP ou un OTL... un push-pull série sans transfo de sortie.
HP haute inpédance, 800 ohms en général !
| |
|
|
| Sujet : SCHEMAS RADIOLA RA567A de 1956 Nouveau | De totolagalène Le 07-04-2009 à 00:58 cms |
| |
Un p'tit croquis de cet étage final SVP.
| |
|
|
| Sujet : SCHEMAS RADIOLA RA567A de 1956 Nouveau | De Jacques (webmestre) Le 07-04-2009 à 03:55 sta |
|
Taper SRPP en recherche sur le forum, les résultats ne manquent pas.
|
|
| Sujet : SCHEMAS RADIOLA RA567A de 1956 Nouveau | De Pierrot du 82 Le 07-04-2009 à 05:40 cms |
| |
C'est marrant, moi je suis allé voir sur DocTsf (le lien donné plus haut) et j'ai trouvé le lien du schéma de son équivalent Philips B5F76A qui est disponible dans la section archives de ce forum ici !
http://www.tsf-radio.com/nav.php?rc=tome2
A quoi ça sert que le Webmestre il se décarcasse ?
| |
|
|
| Sujet : SCHEMAS RADIOLA RA567A de 1956 Nouveau | De Jacques (webmestre) Le 07-04-2009 à 11:41 sta |
|
Vi, juste que l'ai ajouté ce matin entre 3h55 et 5h40
|
|
| Sujet : SCHEMAS RADIOLA RA567A de 1956 Nouveau | De Jacques (webmestre) Le 07-04-2009 à 12:28 sta |
|
En fait, la gestion de ce que l'on peut trouver sur le net n'est pas simple. JMB a décidé de s'en occuper ce qui est une grande entreprise. D'autant plus grande que le net vit plus vite que son ombre. Je pense que le seul moyen est d'avoir un mirroring des infos, sans quoi elles peuvent devenir obsolètes à tout instant.
|
|
| Sujet : SCHEMAS RADIOLA RA567A de 1956 Nouveau | De looping Le 07-04-2009 à 13:05 sta |
|
Merci a tous pour votre aide, effectivement j ai trouve etrange le doublon de model mais bon.....on les differentie facilement heureusement.
Je vais pouvoir comprendre ce qui cloche,enfin j espere car mes connaissances en electronique ne concerne pas ce type d electronique,jamais eu de cours sur le fonctionnement de ce genre de bestioles mais vais essayer de me debrouiller.
En tout cas merci a tous!!!!!!!!!!!!!!
|
|
| Sujet : SCHEMAS RADIOLA RA567A de 1956 Nouveau | De looping Le 07-04-2009 à 13:06 sta |
|
Mais pour la ref c est bien RA567A je confirme c est etrange!!!!!!!
|
|
| Sujet : SCHEMAS RADIOLA RA567A de 1956 Nouveau | De Pierrot du 82 Le 07-04-2009 à 16:00 cms |
| |
Le modèle de 1935 s'appelle Radiola 567A et non RA567A, seuls les débutants peuvent confondre... car il n'y avait pas de FM en 1935 !
Son équivalent est le Philips 535A.
| |
|
|
| Sujet : SCHEMAS RADIOLA RA567A de 1956 Nouveau | De f1ftp Le 07-04-2009 à 18:50 sta |
|
Un point très important a vérifier dans ce montage est la capa C73 qui ne doit présenter aucune fuite
sinon adieux le HP 800 Ohms ![[:ouin:]](s10.gif)
|
|
| Sujet : SCHEMAS RADIOLA RA567A de 1956 Nouveau | De Jean-Michel Le 07-04-2009 à 19:27 sta |
|
oui Pierrot. En plus c'est écrit dans le GL
| |
|
| Sujet : SCHEMAS RADIOLA RA567A de 1956 Nouveau | De looping Le 07-04-2009 à 23:33 sta |
|
J abuse peut etre mais j avais pour mon ancien poste une vue d ensemble des composants, ils ont fait de meme pour celui ci?
Je vais devoir bosser un peu sur le chema avans,histoire de brocher un peu les tubes et faire un suivie du signal meme si j ignore pour l instant a quoi il dois ressembler et sourtout a partir de ou je vais pouvoir mesurer quelque chose car j ai un peu peur de situer la panne dans l etage HF.
A puis j oubliais mon oscilo (Schlumberger)viend de lacher ce soir meme,il datait quand meme de 1985 donc respect je me suis remis sur mon vieux HAMEG (compare a l autre il est neuf lol!)Je crois que le transfo THT faisait des bruits assez anormaux juste avans de faire chpoc !!!!!!
Bon,tous ca pour dire que c est un peu nouveau pour moi pour ceux qui ne l auraient pas compris.
|
|
| Sujet : SCHEMAS RADIOLA RA567A de 1956 Nouveau | De looping Le 07-04-2009 à 23:35 sta |
|
A puis le bruit lorsqu il a lache ressemblais plus a un "chtic" mais il attendra que je finisse mon patient pour que je m en occupe.
|
|
| Sujet : SCHEMAS RADIOLA RA567A de 1956 Nouveau | De looping Le 07-04-2009 à 23:49 sta |
|
Ha...Pour C73 je l ai remplace avans meme de remettre le poste en route c est du chimique donc remplacement obligatoire tout comme C74 et je crois C42 si je me souviend bien.
|
|
| Sujet : SCHEMAS RADIOLA RA567A de 1956 Nouveau | De looping Le 08-04-2009 à 20:57 sta |
|
Bon... pour ce qui est des lampes montees en HF j ai un philips equipe des meme lampes, comme il fonctionne je vais m en servir pour effectuer des releves histoire de me faire une idee du fonctionnement des etages.
|
|
|
