| Sujet : Test EL503 Nouveau | De gege06 Le 11-04-2009 à 10:52 sta |
|

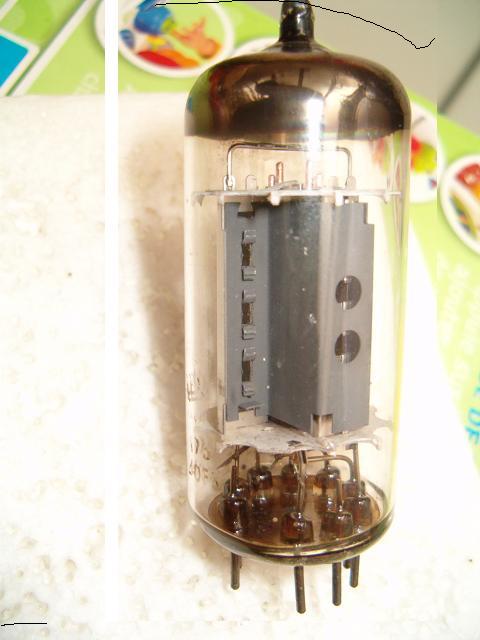

Je viens de retrouver 3 EL503 que je veux tester sur mon metrix LX109A , je pense que c'est des EL503 car le marquage est effacé , ci-joint la photo de l'une .
Je n'ai pas les positions des selecteurs dans mon recueil , mais d'après le data je détermine . 6.2.4.2.3 5.5.5.8 , F.6.3V -10 300V 300V ce qui devrait me débiter 60mA.
Hélas rien du tout , et pour les 3 tubes . Je ne vois pas ou je me plante ![:o[]](s13.gif) . Ce ne serait pas des EL503 ??, merci docteurs es tubes pour la réponse
| |
|
| Sujet : Test EL503 Nouveau | De René Le 11-04-2009 à 11:28 sta |
|
La combinaison 6-2-4-2-3-5-5-5-8 me semble ok pour l' EL503 / 520.
Les tubes chauffent ?
Est-ce vraiment des EL503... ?
| |
|
| Sujet : Test EL503 Nouveau | De slouptoouut Le 11-04-2009 à 11:39 sta |
|
Ne serai ce pas plutôt des EL508 avec un "8" effacé qui aurai été confondu avec un 3 ?
La EL508 ressemble à la EL503 extérieurement (sauf le queusot au sommet) mais sa fonction, ses caractéristiques (la EL 508 est une pentode pour le balayage vertical des TV couleur à tubes et la EL503 une finale BF à forte pente pour amplificateurs audio ) et son brochage sont tres différent (sauf filament)
Si vous testez des EL508 avec la combinaison pour des EL503 c'est normal qu'on obtienne pas le débit prévu , ou aucun fonctionnement !
P/S/Z
|
|
| Sujet : Test EL503 Nouveau | De Jacques (webmestre) Le 11-04-2009 à 11:39 sta |
|
De mémoire de la structure interne, ça ressemble plus à des EL508.
|
|
| Sujet : Test EL503 Nouveau | De Jacques (webmestre) Le 11-04-2009 à 11:40 sta |
|
Tir groupé
|
|
| Sujet : Test EL503 Nouveau | De gege06 Le 11-04-2009 à 11:50 sta |
|
Oui les tubes chauffent !

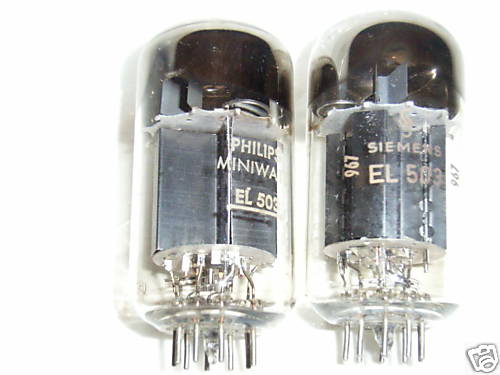

Effectivement en comparaison avec les photos de René , ce ne semble pas des EL503 , mais en magnoval , il n'y a pas beaucoup de tube de ce type , les miennes dans la structure ressemblent a la pentode 7868 américaine mais que je ne la connais qu'en culot novar !!
|
|
| Sujet : Test EL503 Nouveau | De René Le 11-04-2009 à 11:52 sta |
|
Oui... plutôt EL508
Ce qui explique l'impossibilité du test.
|
|
| Sujet : Test EL503 Nouveau | De gege06 Le 11-04-2009 à 11:55 sta |
|
 merci a tous c'est bien des EL 508
|
|
| Sujet : Test EL503 Nouveau | De Jacques (webmestre) Le 11-04-2009 à 11:58 sta |
|
En magnoval europe il n'y a guère que des EL et EY, la structure interne et le raccordement aux broches étant très visibles, le tour est vite fait...
|
|
| Sujet : Test EL503 Nouveau | De René Le 11-04-2009 à 12:01 sta |
|
Voila... bon tests alors.
Sinon, l'absence de queusot n'est pas très significative, on trouve des EL503 avec et sans.
Néanmoins elles restent différentes d'aspect par rapport à la EL508
Le site de Jogis est instructif sur le sujet.
|
|
|
