| Sujet : Aide pour remise en route tsf Rca Victor Nouveau | De Pinker Le 13-04-2009 à 21:28 sta |
|
Bonjour tous le monde. Yohann, 27 ans de la Sarthe, passionné de flipper, jukebox e tous autre vieux jeux forains.

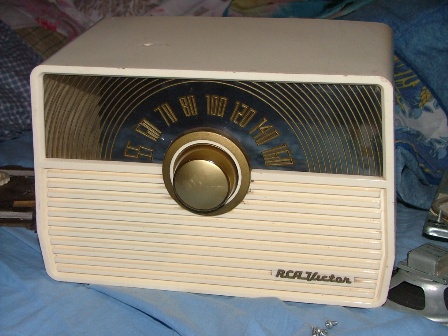

Recemment dans un vide-grenier j'ai eu un coup de coeur pour une radio a lampe de marque RCA Victor, probablement des annee 50, j'arrive pas a lire le type de la radio l'etiquette au dos est en partie effacé. Mais elle ne fonctionne pas bien sur, ça aurait été trop beau.
J'adorerait la refaire fonctionner, mais si coté flipper mes connaisances vont en grandissant, je n'y connait absolument rien en tsf.
J'aimerais donc avoir des conseils de specialiste pour restaurer ma radio. Par ou dois-je commencer, quoi verifier en premier.
Quand je brance la radio sur le 110 volt (parceque je suppose qu'elle fonctionne sur le 110volt) il ne se passe absolument rien, pas de bruit rien. Aprés demontage, pensant trouver un fusible qui en fait n'est pas la, je vois qu'un condensateur a l'air bien mal au point. On a l'impression qu'il a chauffer, la cire qui l'entourer a coule. C'est un condo en papier marron sur lequel est ecrit 047mfd 400vdc.
Si un tube est naz cela a t'il une incidence sur le demarrage de la radio ?
Bref je tatone, si un ou des sages de la tsf pourrait me guider ça serait sympa.
A bon entendeur salut et merci d'avance.
| |
|
| Sujet : Aide pour remise en route tsf Rca Victor Nouveau | De totolagalène Le 13-04-2009 à 22:23 sta |
|
Bonsoir. Il faut commencer par ne plus le brancher pour l'instant. Ensuite, lorsqu'on n'a pas le matos pour les contrôler, on remplace tous les condensateurs ( sauf les "mica" = petite plaquette bakélite). Connaissez vous la référence des lampes? ![[:Hi:]](s12.gif)
|
|
| Sujet : Aide pour remise en route tsf Rca Victor Nouveau | De Masterorion en vadrouille Le 13-04-2009 à 22:23 cms |
| |
|
| Sujet : Aide pour remise en route tsf Rca Victor Nouveau | De Pierrot du 82 Le 13-04-2009 à 22:27 cms |
|  |
Joli tir groupé !
Pas encore rentré Nico ?
| |
|
|
| Sujet : Aide pour remise en route tsf Rca Victor Nouveau | De totolagalène Le 13-04-2009 à 22:35 sta |
|
Si vous n'avez pas repéré soigneusement le câblage de tout ce que vous avez démonté et que vous n'y connaissez absolument rien en radio (comme vous le dîtes), je crains fort que l'histoire ne s'arrête avant de commencer.
|
|
| Sujet : Aide pour remise en route tsf Rca Victor Nouveau | De Pinker Le 13-04-2009 à 22:40 sta |
|
Bonjour et merci pour ces premiéres réponses.

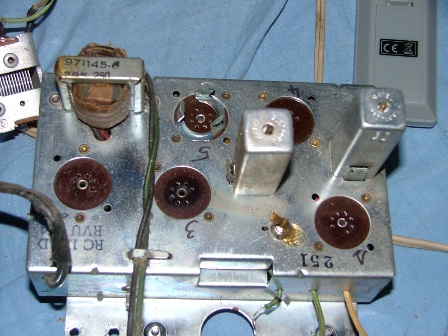

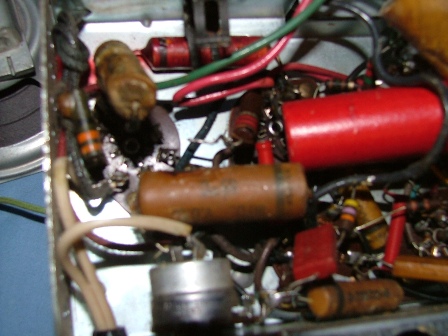

Tout demonté, tout demonté, j'ai juste enlevé toutes les vis et dessoudé 4 fils :)
D'aprés l'etiquette collé sous le poste la reference des lampe sont 12BA6 , 12AV6 , 35W4 , 50C5 , 12 BEG et MAZDA47
Mais c'est bizzare car le croquis de l'ampli sur lequel sont marqué les references ne ressemble pas vraiment a l'ampli dans le poste .
Pour le model les trois quart de la reference sont effacé j'arrive juste a lire R(ou B)a .....40-.....
D'aprés le vendeur le poste a été recuperé dans un chateau de la region c'est tout ce que je sait. Mais il est vrai que RCA Vicor a l'air d'étre une marque 100% americaine. La radio a peut-étre été ramené de la-bas.
Je vais voir vos liens de suite. A+
|
|
| Sujet : Aide pour remise en route tsf Rca Victor Nouveau | De Pinker Le 13-04-2009 à 22:42 sta |
|
Et si j'ai reperé chaque vis et l'emplacement des fils avant de demonté
|
|
| Sujet : Aide pour remise en route tsf Rca Victor Nouveau | De Pierrot du 82 Le 13-04-2009 à 22:52 cms |
| |
C'est un classique des années 50-52
12BE6 changeuse de fréquence
12BA6 ampli MF
12AV6 détection + préampli BF
50C5 finale BF
35W4 redresseuse
MAZDA 47 est la lampe de cadran 6,3V 150mA à baïonette
| |
|
|
| Sujet : Aide pour remise en route tsf Rca Victor Nouveau | De Pierrot du 82 Le 13-04-2009 à 23:08 cms |
| |
|
| Sujet : Aide pour remise en route tsf Rca Victor Nouveau | De totolagalène Le 13-04-2009 à 23:26 sta |
|
Ce que Pinker peût déjà faire, c'est regarder à l'ohmètre si le filament de ses tubes n'est pas coupé (condition nécessaire mais non suffisante). Pour tous ces tubes ce sont les broches N°3 et 4; on compte en tournant dans le sens des aiguilles d'une montre, lampe tête en bas, en mettant les 2 broches espacées vers soi, le picot N° 1 est le premier à gauche de cet espace.
|
|
| Sujet : Aide pour remise en route tsf Rca Victor Nouveau | De totolagalène Le 13-04-2009 à 23:54 sta |
|
J'ai pas compris le coup du "croquis de l'ampli" et "l'ampli dans le poste" ![[:??:]](s11.gif)
|
|
| Sujet : Aide pour remise en route tsf Rca Victor Nouveau | De totolagalène Le 14-04-2009 à 00:04 sta |
|
Comment y fait Pierrot pour trouver tout çà? Cà pourrait être le 1X54 RCA23-21.
|
|
| Sujet : Aide pour remise en route tsf Rca Victor Nouveau | De Jacques (webmestre) Le 14-04-2009 à 02:11 sta |
|
Nan, c'est le 1X57 de 1952. Chassis RC 1104D (partiellement lisible si un foutu câble n'était pas devant). La doc.
|
|
| Sujet : Aide pour remise en route tsf Rca Victor Nouveau | De Pinker Le 15-04-2009 à 22:36 sta |
|
Merci pour ces nouvelles infos. De 52 donc, pile les années que j'aime m'etonne pas que j'ai craqué pour ce poste.
Donc Totolagaléne, j'ai suivi votre conseil. Et donc sauf erreur de ma part, mais je ne crois pas le filament du tube 35W4 serait couper. J'i un ami qui en a peut-étre je vais voir avec lui et essayer de remplacer ce tube.
Je vous tient au courant de la suite. Merci core Bye.
|
|
| Sujet : Aide pour remise en route tsf Rca Victor Nouveau | De totolagalène Le 15-04-2009 à 23:27 sta |
|
Il ne vaut mieux pas commencer par essayer le poste en ayant seulement remplacer la 35W4.
|
|
| Sujet : Aide pour remise en route tsf Rca Victor Nouveau | De totolagalène Le 16-04-2009 à 00:24 sta |
|
La 35W4 possède une prise intermédiaire sur le filament (broche N°6). Avez vous une continuité entre 3 et 6 ou entre 4 et 6, si oui le chauffage peut être réparé (sans plombier)?
|
|
| Sujet : Aide pour remise en route tsf Rca Victor Nouveau | De Pierrot du 82 Le 16-04-2009 à 01:05 cms |
| |
Pas très clair, ces explications...
Le filament de la 35W4 peut être entier, et le fusible de cathode coupé dans la lampe...
| |
|
|
| Sujet : Aide pour remise en route tsf Rca Victor Nouveau | De totolagalène Le 16-04-2009 à 01:21 sta |
|
Bonsoir Pierrot. Il dit que son filament serait coupé. Je pense et espère que tu vas encore m'apprendre quelquechose. Sur la représentation du data sheet , la cathode est indépendante du filament comme tu le sais: le fusible de cathode, comme il existe sur certains tubes (je le sais mais ne connaîs pas) est-il représenté et comment çà marche? Est ce qu'il détruit une cathode indépendante quand on flingue le filament par surtension? Merci.
|
|
| Sujet : Aide pour remise en route tsf Rca Victor Nouveau | De totolagalène Le 16-04-2009 à 01:21 sta |
|
Bonsoir Pierrot. Il dit que son filament serait coupé. Je pense et espère que tu vas encore m'apprendre quelquechose. Sur la représentation du data sheet , la cathode est indépendante du filament comme tu le sais: le fusible de cathode, comme il existe sur certains tubes (je le sais mais ne connaîs pas) est-il représenté et comment çà marche? Est ce qu'il détruit une cathode indépendante quand on flingue le filament par surtension? Merci.
|
|
| Sujet : Aide pour remise en route tsf Rca Victor Nouveau | De totolagalène Le 16-04-2009 à 01:24 sta |
|
|
|
| Sujet : Aide pour remise en route tsf Rca Victor Nouveau | De Pierrot du 82 Le 16-04-2009 à 01:46 cms |
| |
Non, le filament de cathode est le petit ruban qui relie la cathode à la broche, il existe sur les redresseuses en général comme les 35W4, UY41, uY42 ou EZ80 et probablement sur d'autres...
Il fond en cas de courant excessif sur la cathode, par exemple un court-circuit sur la HT.
Me filament est bon, le tube aussi, mais il ne fournit plus de HT.
| |
|
|
| Sujet : Aide pour remise en route tsf Rca Victor Nouveau | De totolagalène Le 16-04-2009 à 12:52 sta |
|
Bonjour. On peut donc avoir sur 35W4 par exemple: seulement la cathode coupée, seulement le filament coupé, ou les 2 coupées. Pour ce tube mes lexiques traditionnels ne mentionnent pas que la prise intermédiaire du filament (picot 6) le divise en 2 parties inégales 7,5 et 35-7,5=27,5v (je l'ai découvert sur le data sheets. C'est pourquoi j'ai pensé que si la cathode n'était pas coupée et que le filament l'était entre 3 et 4, il en reste peut-être une section de bonne entre 3 et 6 ou entre 4 et 6 et l'on pourrait alors remplacer la section coupée par une résistance.
|
|
| Sujet : Aide pour remise en route tsf Rca Victor Nouveau | De Pierrot du 82 Le 16-04-2009 à 14:37 cms |
| |
La loi de Murphy (et l'expérience) diront que l e filament sera coupé sur la partie la plus importante...
Et la prise est à 6,3 volts pour la lampe de cadran type 47 (6,3V 150mA)
Sinon la 35W4 est une lampe courante facile à trouver..
On peut acheter sur eBay le lot des 5 lampes du poste pour moins de 10 USD plus 10 dollars de port...
http://cgi.ebay.fr/ws/eBayISAPI.dll?ViewItem&item=400043541010&
| |
|
|
| Sujet : Aide pour remise en route tsf Rca Victor Nouveau | De totolagalène Le 16-04-2009 à 15:15 sta |
|
La loi de Murphy; merci Pierrot, je savais bien que tu allais m'apprendre quelquechose.
Pour dépanner en attendant, si c'est la partie la plus importante qui est coupée (27,5v entre picots 3 et 6), Pinker peut souder entre ces 2 picots une résistance de 183 Omhs (environ) pouvant dissiper 4 watts (mettre une 8W). L'ensemble tube et filament ne chauffera pas plus qu'un filament entier. Cà c'est de mon niveau!
|
|
| Sujet : Aide pour remise en route tsf Rca Victor Nouveau | De MICHEL Le 16-04-2009 à 15:20 sta |
|
Question:
Dans les spécifs du tube, Mazda ne fait pas allusion au fusible de cathode.
Ce qui veut dire que tous les fabricants inséraient un fusible de ce type pour cette référence ou est ce propre à Mazda ?
|
|
| Sujet : Aide pour remise en route tsf Rca Victor Nouveau | De totolagalène Le 16-04-2009 à 15:27 sta |
|
La loi de Murphy; je ne connaissais pas cette expression. Mais pourquoi est-il plus "emmerdant" que ce soit la partie la plus importante qui soit coupée? Parce que la partie restante du filament serait insuffisante pour chauffer la cathode, alors ma combine n'est pas valable!
|
|
| Sujet : Aide pour remise en route tsf Rca Victor Nouveau | De Pierrot du 82 Le 16-04-2009 à 16:17 cms |
| |
Exactement !
Le filament sert à chauffer la cathode, et pas seulement à chuter 35V ou faire joli dans le sapin de Noël !
Si le filament de la 35W4 est coupée et que Pinker achète le lot de tubes, il n'aura plus qu'à changer les condos chimiques et quelques condos papier avant de remettre sous tension (110V avec un transfo) avec en plus une ampoule 220V 60W en série pour les premiers essais...
| |
|
|
| Sujet : Aide pour remise en route tsf Rca Victor Nouveau | De Pierrot du 82 Le 16-04-2009 à 16:19 cms |
| |
Les fabricants ne communiquaient pas sur le fusible de cathode...
Et pourtant il fond !
| |
|
|
| Sujet : Aide pour remise en route tsf Rca Victor Nouveau | De MICHEL Le 16-04-2009 à 17:10 sta |
|
La loi de Murphy est plus communément appelée "Loi de l'emmerdement maximum ".
A savoir que si il y a une probabilité infime que ça se passe mal, ça arrivera.
Et on a tous vérifié cette loi un jour ou l'autre. ![:o[]](s13.gif)
|
|
| Sujet : Aide pour remise en route tsf Rca Victor Nouveau | De Pierrot du 82 Le 16-04-2009 à 18:31 cms |
| |
|
| Sujet : Aide pour remise en route tsf Rca Victor Nouveau | De Pinker Le 20-04-2009 à 21:33 sta |
|
OUllaaaa S'il vous plait ne partez pas dans des explications trop complexes, je suis neophyte ne l'oubliez pas.
Je n'ais pas eu le temps de regarder la continuité entre les autres broches du tube comme l'explique totolagaléne, je le ferais dés que j'aurais récupérer ma caisse a outil.
Par contre j'ai trouvé un tube 35W4 neuf mais a vous lire ce n'est aussi simple. Je ne vais donc pas l'installer.
Je tiens au jus des que j'ai du nouveau. A+
|
|
| Sujet : Aide pour remise en route tsf Rca Victor Nouveau | De Pinker Le 20-04-2009 à 21:49 sta |
|
Ha et j'oubliais, merci de m'aider, c'est cool
|
|
| Sujet : Aide pour remise en route tsf Rca Victor Nouveau | De Pinker Le 03-05-2009 à 18:44 sta |
|
Bonjour tous le monde.
Desolé pour ma reponse tardive, j'ai enfin reussi a trouver un peu de temps pour me repencher sur le probléme de mon poste.
Donc j'ai regarder la continuité des broches de ma 35W4 et:
Toujours pas de continuité entre 3 et 4 et entre 4 et 6 non plus par contre il y a continuité entre 3 et 6.
Est-ce que ça indique quelque chose ?
Merci d'avance.
|
|
| Sujet : Aide pour remise en route tsf Rca Victor Nouveau | De Totolagalène Le 03-05-2009 à 19:27 sta |
|
Alors entre 3 et 6, c'est du pot, tu n'as pas été soumis à la loi de Murphy! Tu peux dépanner la 35W4 en mettant entre les picots 4 et 6 une résistance de 50 Ohms pouvant dissiper 1,12 watts, mettre une 2 ou 3 watts.
|
|
| Sujet : Aide pour remise en route tsf Rca Victor Nouveau | De Pinker Le 03-05-2009 à 19:36 sta |
|
Mais ça serait pas plus simple de mettre une 35W4 neuve puisque j'en ai jutement une sous la main ?
|
|
| Sujet : Aide pour remise en route tsf Rca Victor Nouveau | De Totolagalène Le 03-05-2009 à 19:38 sta |
|
Ah ben y fallait le dire! On répète : ne pas brancher le poste en se contentant d'avoir mis une belle 35W4.
|
|
| Sujet : Aide pour remise en route tsf Rca Victor Nouveau | De Pinker Le 03-05-2009 à 19:48 sta |
|
Donc je fait quoi
je met ma 35W4 neuve sachant qu'elle a une continuité entre 3 et 4 , 3 et 6 et 4 et 6 ou alors je remet l'anciene en effectuant la modification ?
Et ensuite je fait quoi puisque je ne doit pas allumer le poste en me contentant de reparer cette lampe ?
Merci
|
|
| Sujet : Aide pour remise en route tsf Rca Victor Nouveau | De Totolagalène Le 03-05-2009 à 21:26 sta |
|
Déjà ne pas oublier que c'est un poste en 110v, je suppose que vous disposez d'un transfo 220/110v. Avez vous vérifié que l'ampoule de cadran est bonne?
|
|
| Sujet : Aide pour remise en route tsf Rca Victor Nouveau | De Pinker Le 03-05-2009 à 22:47 sta |
|
Oui oui bien sur, j'ai un transfo.
Pour la lampe bonne question, je l'ai complétement zappé celle la. Je suis passé devant quand j'ai demonté me disant qu'il fallait que je la verifie et puis je l'ai oublié.
Donc nan cette lampe est morte. J'ai des ampoules de flipper 6,3 volts , 0,25A, puis-je la remplacer par cette derniére ?
|
|
| Sujet : Aide pour remise en route tsf Rca Victor Nouveau | De Totolagalène Le 03-05-2009 à 23:12 sta |
|
On va essayer avec çà. Maintenant il faut dessouder tout ce qu'il y a de branché sur le picot n°7 de la 35W4. Attention ne pas s'occuper des numéros de picots indiqués sur le schéma mais en comptant comme expliqué plus haut. Ensuite brancher le poste, les filaments doivent s'allumer. Ensuite mesurer en alternatif la tension entre picot 6 et masse. Puis en tension continue entre picot 7 (vide) et masse.J'espère que le montage de cette ampoule de cadran n'a pas été modifié, regarder au préalable si entre picots 5 et 6 on a bien 33 Ohms environ.
|
|
| Sujet : Aide pour remise en route tsf Rca Victor Nouveau | De Pinker Le 04-05-2009 à 22:01 sta |
|
Bonsoir.
J'ai donc suivi vos instructions a la lettre et donc sauf erreur de ma part voila ce que j'obtient:
-Donc aprés avoir dessouder ce qui etait branché sur le picot 7 de la 35W4
-Je branche la poste, les filaments s'allument bien
-Par contre je ne trouve aucune valeur en ohms entre le picot 5 et 6 (a savoir que ,d'origine probablement, il n'y a rien de brancher sur le picot 6)
-Entre picot 6 et masse rien non plus 0,01
-Et entre 7 et masse je trouve 3,7 volts
|
|
| Sujet : Aide pour remise en route tsf Rca Victor Nouveau | De Totolagalène Le 04-05-2009 à 22:35 sta |
|
Bonsoir. On voit si le picot 6 est vierge (n'a jamais reçu de soudure), si c'est le cas il y a une différence avec le schéma que j'ai sous les yeux.; à confirmer SVP. Avez vous le plan sous les yeux, RADIO CORPORATION OF AMERICA PAGE 23-2
MODELS 1X51 Series,ch. RC1104,
A,B,-1, A-1, B-1, C, D, E
|
|
| Sujet : Aide pour remise en route tsf Rca Victor Nouveau | De Pinker Le 05-05-2009 à 20:08 sta |
|
Oui le picot 6 est bien vierge de toute soudure. Mais le poste n'as pas l'air d'avoir été modifié. Tous a l'air d'origine, rien de suspect n'indique que le poste aurait deja été demonté avant mon intervention
Oui les plans ont bien l'air détre ceux de ce poste mais j'ai un peu de mal a lire les shema.
|
|
| Sujet : Aide pour remise en route tsf Rca Victor Nouveau | De Totolagalène Le 05-05-2009 à 20:46 sta |
|
Bonsoir. En partant de la fiche secteur 115v, il y a un fil qui va a la masse en passant par l'interrupteur, l'autre fil doît être relié à un borne de l'ampoule de cadran (vou avez mis une 0,25A) et la 2ème borne de cette ampoule doît aller sur le picot 5 de la 35W4. Si cela est OK: regardez au voltmètre en alternatif si vous avez bien environ 115v entre picot 5 et masse. Puis voltmètre en continu, regardez si vous avez bien environ 115 v entre picot 7 et masse (attention aux polarités des pointes de touche en continu). ATTENTION FAIRE CES MESURES AVEC LE PICOT 7 TOUJOURS VIDE.
|
|
| Sujet : Aide pour remise en route tsf Rca Victor Nouveau | De Totolagalène Le 05-05-2009 à 21:33 sta |
|
Pinker pose une seule question chaque soir et va se coucher.
|
|
| Sujet : Aide pour remise en route tsf Rca Victor Nouveau | De Pinker Le 06-05-2009 à 22:08 sta |
|
C'est un peu ça
Desolé si je ne suis pas plus reactif mais en ce moment le temps me manque enormement. Entre mes journées de travail, mes soirées passé a restaurer ma maison, mes flippers a reparer, les chose de la vie courante et et ce fameux poste que je tient absolument a remettre en route. Heuresement je suis celibataire en ce moment, ça libére beaucoup de temps.
Donc vraiment navré de n'étre pas plus rapide dans mes réponse mais en tout cas je tient a te remiercer beaucoup pour ton aide precieuse Totolagaléne. Avec ton aide j'ai vraiment bon espoir pour refaire chanter ce poste.
Donc patience, patience ![[:!!:]](s17.gif)
Merki
|
|
| Sujet : Aide pour remise en route tsf Rca Victor Nouveau | De MICHEL Le 06-05-2009 à 22:14 sta |
|
" Heureusement je suis célibataire en ce moment, ça libère beaucoup de temps "
|
|
| Sujet : Aide pour remise en route tsf Rca Victor Nouveau | De Totolagalène Le 07-05-2009 à 00:39 sta |
|
Et oui les femmes, quand on ne les "prend" pas, ce sont elles qui restent très prenantes...
|
|
| Sujet : Aide pour remise en route tsf Rca Victor Nouveau | De MICHEL Le 07-05-2009 à 08:33 sta |
|
On sent l'homme d'experience (s)
|
|
| Sujet : Aide pour remise en route tsf Rca Victor Nouveau | De Pinker Le 07-05-2009 à 22:11 sta |
|
Bonsoir.
Bon jai regarder mais ça ne correspond pas vraiment
Donc pour ne pas ecrire un roman j'ai fait un croquis du branchement de ma 35W4, j'espére que ça sera assez visible et clair.
Et puis j'ai bien mon 2eme fil secteur qui passe par l'interupteur mais aprés vers la masse .
Sur cet inter il y a 3 fiche sur lesquelle sont brancher un fil qui va vers le tube voisin, un condo rectangle rouge (visible sur la photo) et sur la derniere borne un condo et une resistance. Laquelle va vers la masse ?
J'ai l'impression que ça se complique, le poste aurait-il été modifié ?
Bon j'ai poser maquestion jvais me coucher , nan jdeconne je reste dans les parage un petit moment
| |
|
| Sujet : Aide pour remise en route tsf Rca Victor Nouveau | De Pinker Le 07-05-2009 à 22:12 sta |
|
Le fichier de mon croquis est trop volumineux et je n'arrive pas a le reduire. Toto aurait-tu une adresse mail pour que je te l'envoie ?
Merci d'avance
|
|
| Sujet : Aide pour remise en route tsf Rca Victor Nouveau | De Totolagalène Le 07-05-2009 à 22:24 sta |
|
Bonsoir Pinker, tu es déjà en pyjama sans doute et ne me répondra que demain. Pour envoyer sur mon mail il suffit de cliquer sur Totolagalène en rouge ou y relever mon adresse. Pour le fil de la fiche secteur qui va à la masse en passant par l'inter, c'est normal, c'est ce que je t'ai dit.Les postes bidouillés c'est le plus courant. Par contre, qu'il y ait autre chose de branché sur l'inter, quoi? c'est effectivement à examiner.
|
|
| Sujet : Aide pour remise en route tsf Rca Victor Nouveau | De Pinker Le 07-05-2009 à 22:25 sta |
|
Nan suis pas couché  et vient de t'envoyer un mail avec le croquis
|
|
| Sujet : Aide pour remise en route tsf Rca Victor Nouveau | De Pierrot du 82 Le 07-05-2009 à 22:29 sta |
|
Oui Toto a une adresse mail, il suffit de cliquer sur son pseudo en rouge....
|
|
| Sujet : Aide pour remise en route tsf Rca Victor Nouveau | De Totolagalène Le 07-05-2009 à 23:16 sta |
|
Pinker, regarde dans ta BAL SVP.
|
|
| Sujet : Aide pour remise en route tsf Rca Victor Nouveau | De Totolagalène Le 07-05-2009 à 23:25 sta |
|
Il est déjà parti. Ce sera dur, très dur même!
|
|
| Sujet : Aide pour remise en route tsf Rca Victor Nouveau | De Pinker Le 07-05-2009 à 23:25 sta |
|
up
|
|
| Sujet : Aide pour remise en route tsf Rca Victor Nouveau | De Totolagalène Le 07-05-2009 à 23:29 sta |
|
Oui , up mais quid de la réponse au mail que je t'ai envoyé?
|
|
| Sujet : Aide pour remise en route tsf Rca Victor Nouveau | De Pinker Le 07-05-2009 à 23:33 sta |
|
Ha desolé j'avais pas compris que c'etait une question. Et desolé, je ne savais pas que t'atendais. Je previendrais a l'avenir
|
|
| Sujet : Aide pour remise en route tsf Rca Victor Nouveau | De Totolagalène Le 07-05-2009 à 23:41 sta |
|
Cétait des explications et une demande pour l'histoire du fil de l'inter en l'air sur ton croquis qui doît être raccordé à la masse ( masse = châssis ou n'importe quel fil ou cosse qui y est relié électriquement). D'ailleurs il doît y être à la masse puisque les filaments s'allument. Alors vérifie ton croquis avec un fil de l'inter du potentiomètre qui ne va nulle part. Et préviens moi avant de décrocher SVP. Work on now!
|
|
| Sujet : Aide pour remise en route tsf Rca Victor Nouveau | De Pinker Le 07-05-2009 à 23:42 sta |
|
Bon vais me coucher. Bonne nuit
|
|
| Sujet : Aide pour remise en route tsf Rca Victor Nouveau | De Pinker Le 07-05-2009 à 23:46 sta |
|
Desolé on a ecrit en méme temps. Merci pour ta reponse. Mais j'ai plus qu'un oeil d'ouvert je verrais demain. Bah oui un vrai ptit vieux de 27 ans. Je deccroche pour ce soir, la suite demain soir. Bonne nuit
|
|
| Sujet : Aide pour remise en route tsf Rca Victor Nouveau | De Totolagalène Le 07-05-2009 à 23:46 sta |
|
Et voilà: encore la mouche tsé tsé!
|
|
| Sujet : Aide pour remise en route tsf Rca Victor Nouveau | De Totolagalène Le 07-05-2009 à 23:47 sta |
|
Il a confondu work on et work out.
|
|
| Sujet : Aide pour remise en route tsf Rca Victor Nouveau | De Pinker Le 14-05-2009 à 20:25 sta |
|
Salut.
Oui oui de retour
Ok pour la masse. Mais pas de fil deconnecté au niveau de l'inter ???, sur l'inter il y a bien 3 cosses sur lesquelle sont raccordés 3 choses differentes.
J'ai prit les tensions au cosses de la 35W4 en me mettant a la masse et je trouve en courant alternatif 112,3v en 1 , 112,8 en 2 , 112,7 en 3 , 115,3 en 4 , 87 en 5 , en 6 rien de branché et 7 dessoudé.
En courant continu 01,8 en 1 2 3 4 et 5 et rien en 6 et 7; Si ca peut aider ?
|
|
| Sujet : Aide pour remise en route tsf Rca Victor Nouveau | De Totolagalène Le 14-05-2009 à 21:56 sta |
|
Bonsoir. Les 3 cosses sur le côté du boitier n'ont rien à voir avec l'interrupteur. Cet organe avec son axe a 2 fonctions. 1er) interrupteur de mise sous tension du poste, qui fait clic lorsqu'on commence à le tourner dans le sens des aiguilles d'une montre, les 2 bornes de cet inter sont celles qui se se trouvent au cul du boîtier circulaire. 2ème) quand on continue à tourner ce bouton on augmente le volume du son, c'est le potentiomètre avec ses 3 bornes sur le côté du boîtier cylindrique, sur le schéma il est représenté en R5- 1 MEG.VOLCONT. Ces 2 fonctions, commandées par le même axe pour une question pratique d'utilisation, sont "électriquement" totalement indépendantes l'une de l'autre. Cet organe s'appelle "potentiomètre avec interrupteur". Il existe des potentiomètres sans interrupteur
et ils ne font pas "clic". Pour les tensions que vous dîtes avoir relevées, je crois que vous avez numéroté les picots en tournant à l'envers. De plus la tension sur le picot 7 est à prendre en continu. Confirmer SVP avant la suite si vous êtes toujours là.
|
|
| Sujet : Aide pour remise en route tsf Rca Victor Nouveau | De Kalbounet Junior Le 14-05-2009 à 22:00 sta |
|
Clic Clic !
|
|
| Sujet : Aide pour remise en route tsf Rca Victor Nouveau | De Pinker Le 14-05-2009 à 22:06 sta |
|
Compris pour le potentiométre avec interrupteur.
Pas de tension sur le picot 7 puisque debranché mais si j'ai effectivement lu les picots dans le mauvais sens j'aurai donc deconnecté le picot 1 et non le 7 . Mais je ne crois pas avoir lu a l'envers si je suis les instructions de lecture indiqués plus haut.
Le chassis avec les lampes une fois retourné vers moi, pour moi le picots 1 est en haut a gauche, mais c'est pas clair je vais verifié ça de suite.
|
|
| Sujet : Aide pour remise en route tsf Rca Victor Nouveau | De Totolagalène Le 14-05-2009 à 22:18 sta |
|
Pour la numérotation des picots de la 35W4, réviser SVP les leçons du post du 13/04 à23Hrs 26 et du 16/04 à 01hrs 24. Picot 7 débranché il doit y avoir une tension CONTINUE entre lui et la masse, c'est la sortie du courant redressé.
|
|
| Sujet : Aide pour remise en route tsf Rca Victor Nouveau | De Totolagalène Le 14-05-2009 à 22:29 sta |
|
Votre appareil de contrôle pour les flippers a-t-il bien bien une fonction voltmètre pour courant continu?
|
|
| Sujet : Aide pour remise en route tsf Rca Victor Nouveau | De Pinker Le 14-05-2009 à 22:36 sta |
|
Bon baaaaahhhhh effectivement je crois que j'm'est gouré. j'avais bien compris le principe quand j'avais compter sur la lampe mais j'ai bien l'impression que je me suis melangé les pinceau quand j'ai retourné le chassis
Donc j'ai bien lu les picots dans le mauvais sens et est donc dessoudé le picots 1 au lieu du 7. Je vais remedier au probléme de suite et reprendre les tension ensuite.
Desolé d'étre aussi nul, comme beaucoup de gens je comprend vite mais faut m'expliquer trés longtemps.
Je vais souder et je revient
|
|
| Sujet : Aide pour remise en route tsf Rca Victor Nouveau | De Totolagalène Le 14-05-2009 à 22:41 sta |
|
Attention Pinker, je répète: ne pas s'occuper des numéros de picots indiqués sur le schéma.
|
|
| Sujet : Aide pour remise en route tsf Rca Victor Nouveau | De Pinker Le 14-05-2009 à 22:52 sta |
|
nan nan je ne me suis pas fier au shema. Lampe tete en bas, espace vers soi, premier picot a gauche, puis on compte dans le sens des aiguille d'une montre
|
|
| Sujet : Aide pour remise en route tsf Rca Victor Nouveau | De Totolagalène Le 14-05-2009 à 22:52 sta |
|
Lorsqu'on regarde le support de la lampe côté soudures, c'est la même chose que lorsqu'on regarde la lampe elle-même picots vers soi. Dans la pratique on ne regarde pas les picots de la lampe, mais ceux de son support.
|
|
| Sujet : Aide pour remise en route tsf Rca Victor Nouveau | De Pinker Le 14-05-2009 à 23:04 sta |
|
Oui j'ai bien realiser mon erreur. Jle ferait plus chef
|
|
| Sujet : Aide pour remise en route tsf Rca Victor Nouveau | De Totolagalène Le 14-05-2009 à 23:11 sta |
|
Alors reprenons. Picot 7 toujours débranché. Y-a-t'il une tension alternative entre picot 5 et masse? Une chose à la fois.
|
|
| Sujet : Aide pour remise en route tsf Rca Victor Nouveau | De Totolagalène Le 14-05-2009 à 23:16 sta |
|
Et ne vas pas te coucher sans dire bonsoir
|
|
| Sujet : Aide pour remise en route tsf Rca Victor Nouveau | De Pinker Le 14-05-2009 à 23:22 sta |
|
Ayé erreur reparé. Donc entre masse et picot 5 j'ai 94,9 volt alternatif
|
|
| Sujet : Aide pour remise en route tsf Rca Victor Nouveau | De Totolagalène Le 14-05-2009 à 23:25 sta |
|
Maintenant en continu, quelle tension entre picots 7 et masse (attention aux polarités des pointes de touche du contrôleur)
|
|
| Sujet : Aide pour remise en route tsf Rca Victor Nouveau | De Totolagalène Le 14-05-2009 à 23:27 sta |
|
Erreur de frappe: picot au singulier.
|
|
| Sujet : Aide pour remise en route tsf Rca Victor Nouveau | De Totolagalène Le 14-05-2009 à 23:27 sta |
|
Erreur de frappe: picot au singulier.
|
|
| Sujet : Aide pour remise en route tsf Rca Victor Nouveau | De Totolagalène Le 14-05-2009 à 23:28 sta |
|
Quoi? Un début de Parkinson?
|
|
| Sujet : Aide pour remise en route tsf Rca Victor Nouveau | De Pinker Le 14-05-2009 à 23:31 sta |
|
Tu t'ennuie tellement que tu delire tout seul
Entre picot 7 et masse 45,7 volt contiu
|
|
| Sujet : Aide pour remise en route tsf Rca Victor Nouveau | De Totolagalène Le 14-05-2009 à 23:36 sta |
|
C'est pas beaucoup! Sur le schéma, tu vois un condensateur marqué C11 .047, débranche le côté qui va aux 2 condensateurs C10B et C10A. Et reprends cette tension entre picot 7 et masse.
|
|
| Sujet : Aide pour remise en route tsf Rca Victor Nouveau | De Totolagalène Le 14-05-2009 à 23:53 sta |
|
Si c'est plus facile d'accès, tu peux aussi bien débrancher l'autre patte de ce condensateur.
|
|
| Sujet : Aide pour remise en route tsf Rca Victor Nouveau | De Pinker Le 14-05-2009 à 23:53 sta |
|
J'ai debranché le fer pour ce soir. j'ai compris ton explication, je fait ça demain soir et te tiens au jus. Pour ma part jvais me couché, bonne nuit et a plus tard.
De ton coté, ça t'arrive de dormir j'ai vu que tu envoyé beaucoup de message aux alentours de 1 a 2 h du matin, t'est insomniaque ou quoi
Bye
|
|
| Sujet : Aide pour remise en route tsf Rca Victor Nouveau | De Totolagalène Le 14-05-2009 à 23:55 sta |
|
C'est çà les retraités! Bonne nuit.
|
|
| Sujet : Aide pour remise en route tsf Rca Victor Nouveau | De Pierrot du 82 Le 15-05-2009 à 00:06 sta |
|
C'est normal, ce que Pinker mesure c'est une demie-sinusoïde redressée et non filtrée !
Cette mesure ne présente pas beaucoup d'intérêt...
|
|
| Sujet : Aide pour remise en route tsf Rca Victor Nouveau | De Totolagalène Le 15-05-2009 à 00:36 sta |
|
D'accord Pierrot. Etant à vide, sa tension plaque n'est dejà que de 94,9 V au lieu d'avoir la tension secteur 115v. Je soupçonne le condo de 47.000 pF monté entre plaque et cathode d' être
en court-jus ou très fuyard .
|
|
| Sujet : Aide pour remise en route tsf Rca Victor Nouveau | De Pinker Le 15-05-2009 à 22:14 sta |
|
Bonsoir
J'ai debranché le condo 047mf coté qui va au 2 autres condos.
Enfin ce condo est maintenant completement deconnecté parceque l'autre pate de ce condo etait branché sur le picot 7.
Et donc sans le condo je trouve presque les méme tensions, 92,7v alt et 44,8v ctn
|
|
| Sujet : Aide pour remise en route tsf Rca Victor Nouveau | De Pinker Le 15-05-2009 à 22:23 sta |
|
Ca sera la seul question ce soir.
Bonne nuit tous le monde, a+
|
|
| Sujet : Aide pour remise en route tsf Rca Victor Nouveau | De Totolagalène Le 15-05-2009 à 22:25 sta |
|
Même pas me dire quelle tension tu as à la sortie de ton transfo 220/110v?
|
|
| Sujet : Aide pour remise en route tsf Rca Victor Nouveau | De Totolagalène Le 15-05-2009 à 22:38 sta |
|
Ou Pinker se dépense vraiment trop ou il a une maladie du sommeil!
|
|
| Sujet : Aide pour remise en route tsf Rca Victor Nouveau | De MICHEL Le 15-05-2009 à 22:41 sta |
|
Ou alors, ce n'est pas le sommeil qui l'envoie au lit à c'theure
|
|
| Sujet : Aide pour remise en route tsf Rca Victor Nouveau | De Totolagalène Le 15-05-2009 à 22:45 sta |
|
C'est ce qui dépense le plus une bonne partie de t... du c..
|
|
| Sujet : Aide pour remise en route tsf Rca Victor Nouveau | De Totolagalène Le 15-05-2009 à 22:55 sta |
|
C'est pour celà que les femmes ont toujours dominé le monde, en coulisses: les hommes leur donnent leur énergie. C'est un peu comme la mante religieuse!
|
|
| Sujet : Aide pour remise en route tsf Rca Victor Nouveau | De Totolagalène Le 15-05-2009 à 22:58 sta |
|
Et pendant ce temps là Pinker ne se doute encore pas qu'il faudra qu'il remplace tous ses condos, comme tout le monde!
|
|
| Sujet : Aide pour remise en route tsf Rca Victor Nouveau | De MICHEL Le 15-05-2009 à 23:00 sta |
|
Cette remarque de 22h55 est quand même plus poétique que la précédente...
|
|
| Sujet : Aide pour remise en route tsf Rca Victor Nouveau | De MICHEL Le 15-05-2009 à 23:02 sta |
|
Pendant ce temps là, Pinker ne pense pas aux condos, et c'est tant mieux
|
|
| Sujet : Aide pour remise en route tsf Rca Victor Nouveau | De Totolagalène Le 15-05-2009 à 23:04 sta |
|
Exact Michel. Il y a la poésie et le réalisme, l'un n'empêche pas l'autre.
|
|
| Sujet : Aide pour remise en route tsf Rca Victor Nouveau | De Totolagalène Le 18-05-2009 à 00:24 sta |
|
Pinker, qui semble déjà beaucoup aimer le lit, n'est pas près de se relever après avoir lu qu'il allait devoir remplacer tous les condos!
|
|
| Sujet : Aide pour remise en route tsf Rca Victor Nouveau | De Pinker Le 24-05-2009 à 20:12 sta |
|
Salut.
Je suis toujours dans les parages et non dans les nuages. Mais par manque de temps je reviendrai vers vous un peu plus tard.
A bientot
|
|
| Sujet : Aide pour remise en route tsf Rca Victor Nouveau | De Totolagalène Le 24-05-2009 à 20:50 sta |
|
Bonsoir. OK Pinker et n'oublie pas d'acheter tous les condensateurs cylindriques.
|
|
|
Journaux du site au 22/08/2022 à 10:26
