Sujet : Philips Nouveau De michel du 70  Le 20-04-2009 à 18:06 sta

    Bonjour a tous

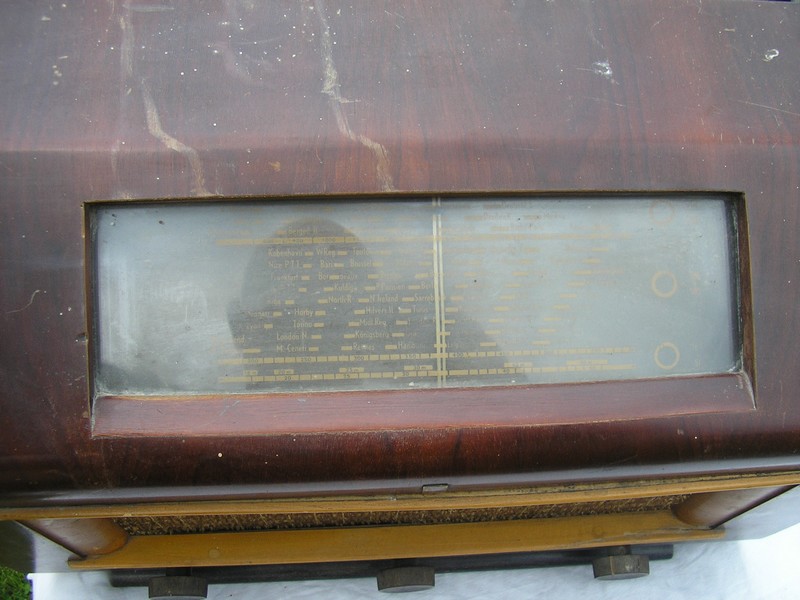

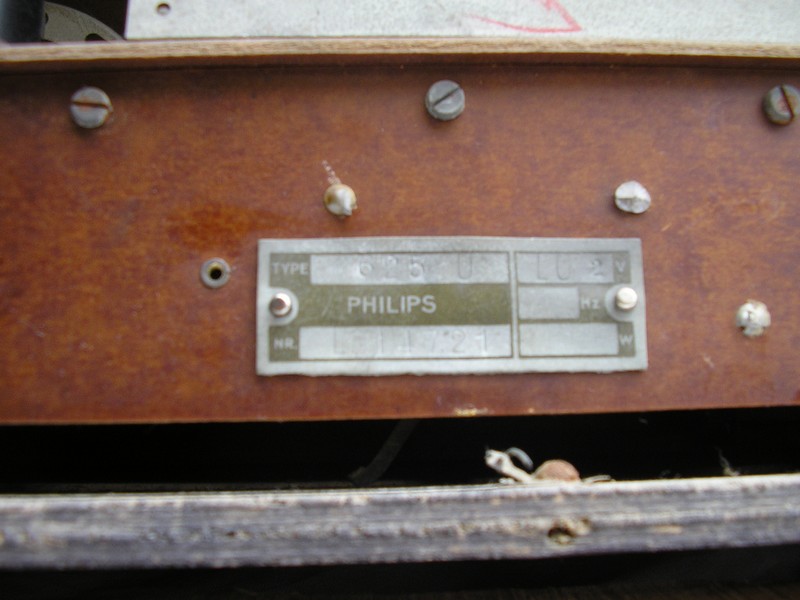

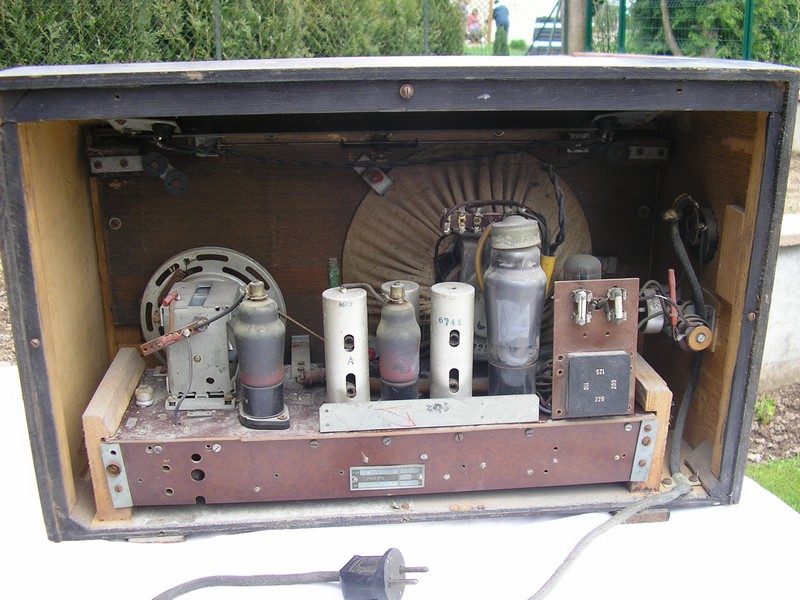

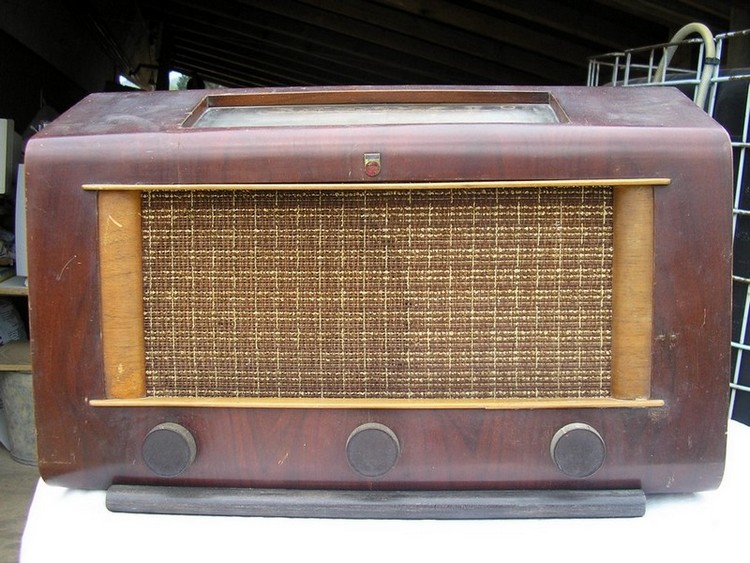

    Je viens de recuperer ce Philips.Sur la plaque il y a de marque Mod: 625 U.

    Je ne trouve pas de Philips portant ce N° là ou alors je suis fatigue.

    Si qqu'un pouvait m'aider,schema et "blabla" seraient les bienvenus.

    Liste des lampes : UCH 4 ; UF 9 ; UBL 1 ; UY 1.




Sujet : Philips Nouveau De michel du 70  Le 20-04-2009 à 18:07 sta

    suite




Sujet : Philips Nouveau De michel du 70  Le 20-04-2009 à 18:08 sta

    suite




Sujet : Philips Nouveau De michel du 70  Le 20-04-2009 à 18:08 sta

    Fin




Sujet : Philips Nouveau De jackoe  Le 20-04-2009 à 18:15 cms

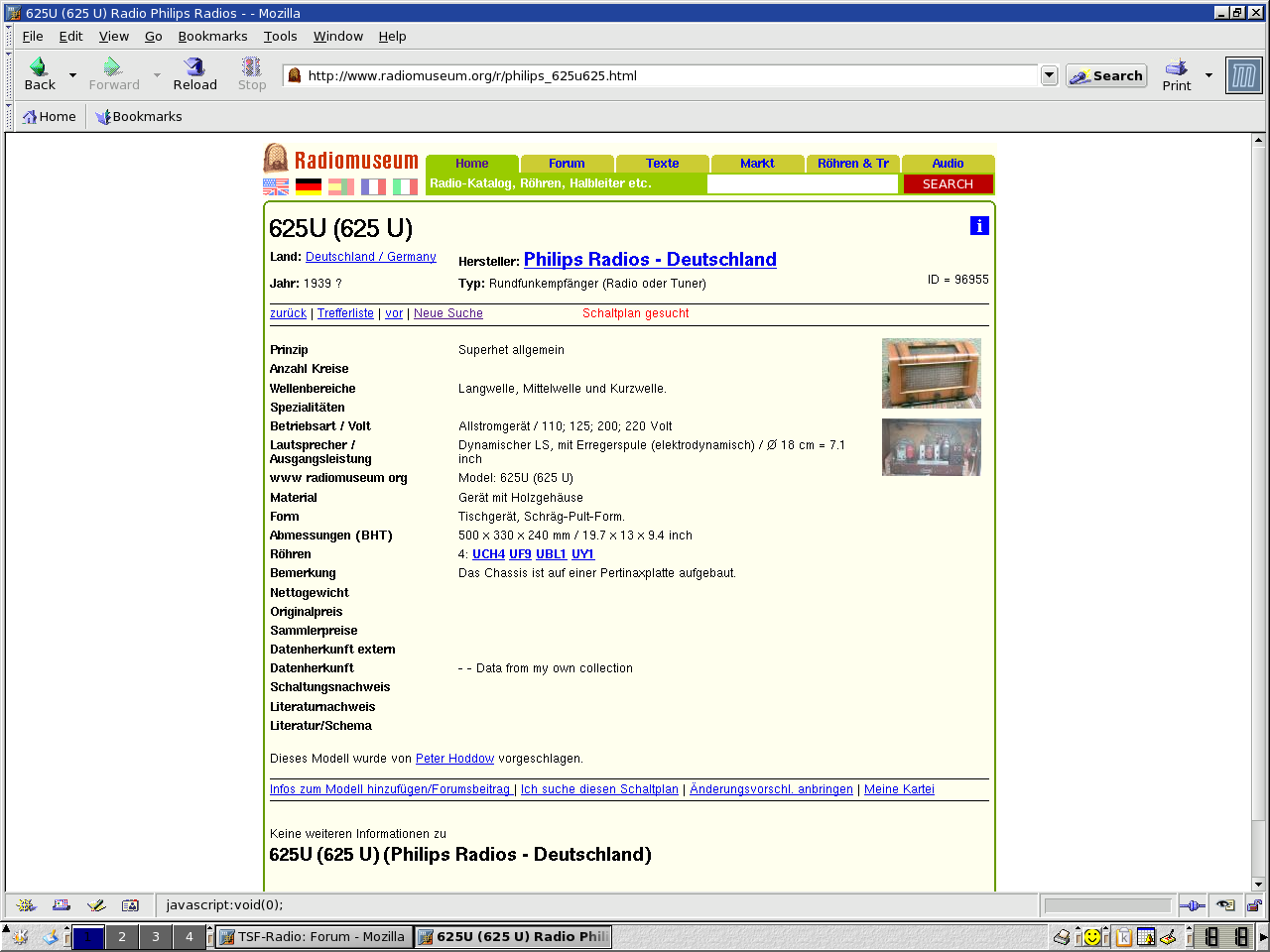

http://users.telenet.be/on1aht/radio/Philips_625U/Philips_625U.htm



Sujet : Philips Nouveau De f1ftp  Le 20-04-2009 à 18:20 sta

    il est la mais pas de schéma :-(

 Fichier
.PNG



Sujet : Philips Nouveau De f1ftp  Le 20-04-2009 à 18:38 sta



Sujet : Philips Nouveau De Yves Delbray  Le 20-04-2009 à 18:48 sta

    Ou bien ici
    Mais toujours sans schéma


Sujet : Philips Nouveau De michel du 70  Le 20-04-2009 à 20:43 cms

Bon ,faudra faire sans

Merci a tous et a plus tard



Sujet : Philips Nouveau De michel du 70  Le 23-04-2009 à 21:54 sta

    Bonsoir

    une petite question:

    Pour l'identification du type d'un poste Philips avant 1950 il y a generalement 3 chiffres et

    differantes lettres . Quelles sont leur signification SVP.

    Merci pour les reponses

    Michel


Sujet : Philips Nouveau De Jean-Michel  Le 23-04-2009 à 22:59 sta

    Bonsoir

    un début de réponse ici


Sujet : Philips Nouveau De michel du 70  Le 24-04-2009 à 10:22 sta

    Bonjour

    Bien vu. Il y a tjrs une explication.[:Hi:]


Sujet : Philips Nouveau De michel du 70  Le 16-05-2009 à 21:43 sta

    bonsoir

    Je reprends ce post car je parle du meme poste.

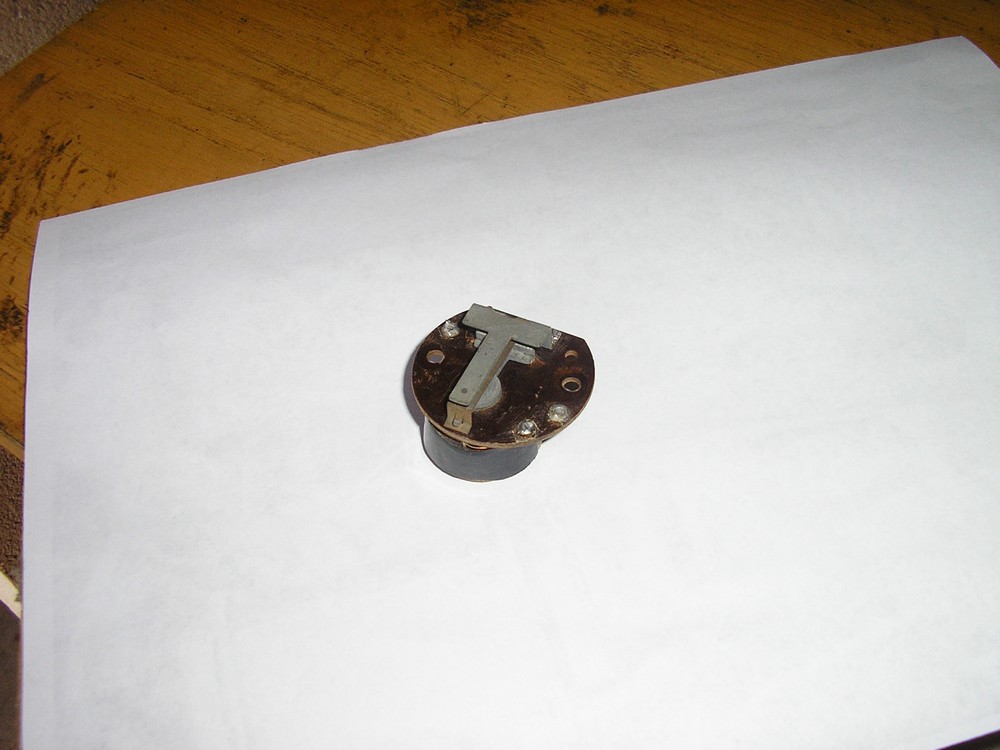

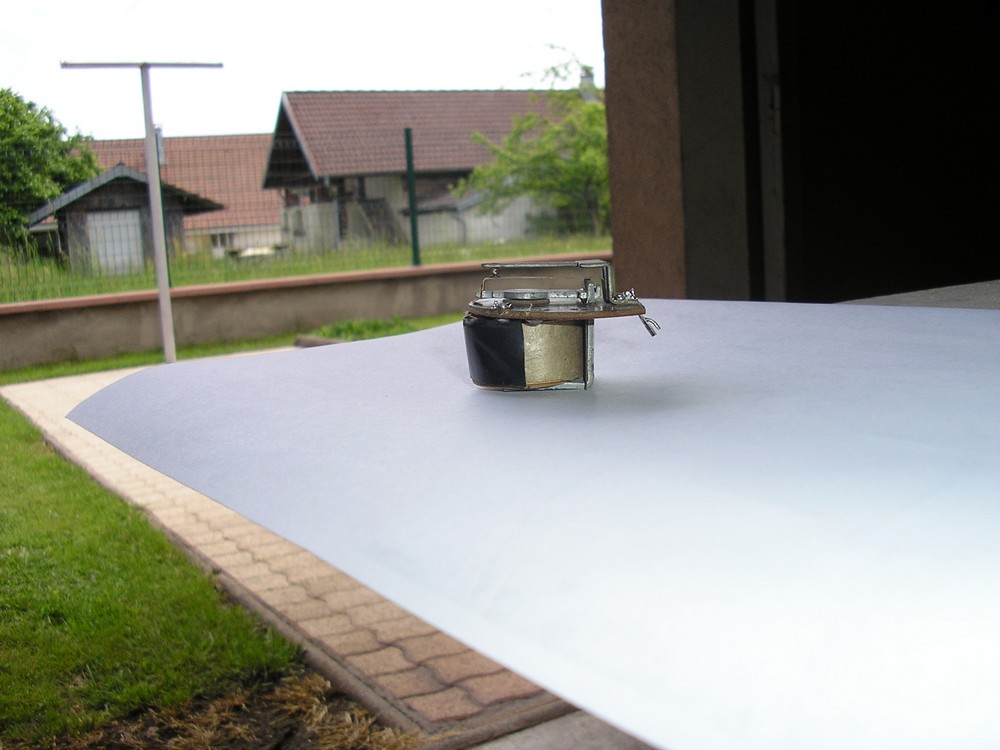

    A quoi sert cet appareil qui je pense doit etre un relais.J'ai pas bien repere mes fils et voila

    le resultat et vu que je n'ai pas de schema une explication de "pro" serait la bienvenue.

    Je pense qu'il est en relation avec l'eclairage du cadran et peut-etre en serie avec les

    filaments des lampes.

    Merci pour les reponses.

    Michel




Sujet : Philips Nouveau De michel du 70  Le 16-05-2009 à 21:44 sta

    une autre




Sujet : Philips Nouveau De HLJ  Le 16-05-2009 à 23:00 sta

    Ce doit être un relais qui déconnecte l'éclairage de cadran au démarrage, évitant de griller les ampoules. Quand il y a un débit sur la HT, le relais doit tirer et enclencher l'éclairage de cadran.

    PS: Ce ne sont que des suppositions pour avoir vu des dispositifs similaires.

    Meilleures salutations.

    HLJ


Sujet : Philips Nouveau De Totolagalène  Le 16-05-2009 à 23:16 sta

    C'est fort plausible sur un tout courant. [:Hi:]


Sujet : Philips Nouveau De Totolagalène  Le 16-05-2009 à 23:38 sta

    Et pourquoi pas un "Tous courants" ? [:Hi:]


Sujet : Philips Nouveau De Pierrot du 82  Le 16-05-2009 à 23:50 sta

    Tout croulant ?

    ;-)


Sujet : Philips Nouveau De Totolagalène  Le 17-05-2009 à 00:03 cms

C'est pas moi, c'est de la faute à Pierrot, Na!

Sujet : Philips Nouveau De michel du 70  Le 17-05-2009 à 20:25 cms

OK c'est une explication .  .Le contact est ferme au repos.!!!!

Il faut que je remette mes fils au bon endroit sur" la boite a tension "

"Patience et longueur de temps font plus que rage et que force"

Michel



Sujet : Philips Nouveau De Totolagalène  Le 17-05-2009 à 23:14 sta

    Et ce contact fermé au repos courcircuite la lampe de cadran. Lorsque le poste est chaud, le courant HT qui traverse la bobine du relais le fait coller et ouvre ce contact qui décourcircuite la lampe de cadran et la fait s'allumer, je pense. [:Hi:]


Sujet : Philips Nouveau De Jacques Flamand  Le 17-05-2009 à 23:25 sta



Sujet : Philips Nouveau De michel du 70  Le 18-05-2009 à 23:06 cms

Bonsoir

Merci Jacques pour ses infos , tres utile . J'aurais aime trouver aussi la nomenclature des appareils et les explications de

reglages ,j'ai essaye mais le Neerlandais connait pas.

Cdt

Michel



Sujet : Philips Nouveau De Totolagalène  Le 18-05-2009 à 23:30 sta

    Michel, tu es encore avec le problème du relais? [:Hi:]


Sujet : Philips Nouveau De michel du 70  Le 18-05-2009 à 23:40 sta

    Bonsoir Toto

    En effet , mais il faut que je reprenne le cablage a ce niveau la et je pense pouvoir y arriver, avec le schema ca veux faire.

    Je vais au lit je suis creve.

    bonne continuation


Sujet : Philips Nouveau De Totolagalène  Le 18-05-2009 à 23:45 sta

    Tu n'as pas besoin que je te fasses un petit dessin pour rebrancher ce relais?[:Hi:]


Sujet : Philips Nouveau De Totolagalène  Le 18-05-2009 à 23:47 sta

    Il serait bon que tu vérifies si la bobine n'est pas coupée.[:Hi:]


Sujet : Philips Nouveau De Totolagalène  Le 18-05-2009 à 23:49 sta

    Et un s à fasse; je suis crevé aussi! [:Hi:]


Sujet : Philips Nouveau De michel du 70  Le 21-05-2009 à 16:34 sta

    Bonjour a tous

    J'ai rebranche ce "relais". Probleme ; des que je met sous tension les deux lampes

    cadrans s'allument fort et ce dit "relais" bat a une vitesse fulgurante .

    Des qu'il y a la HT la luminosite des lampes cadrans diminue mais le relais bat tjrs.

    J'aimerais bien savoir !

    Cdt

    Michel



Sujet : Philips Nouveau De michel du 70  Le 21-05-2009 à 18:52 sta

    Erreur de ma part sur l'alim du relais .

    Au bout de qques secondes les lampes s'allument.

    Maintenant faut voir le reste . [:Hi:]

    Michel


Sujet : Philips Nouveau De fabignoli  Le 22-05-2009 à 12:12 sta

    Bon courage pour la suite.

    En tout cas, ce système de relais est pas si bête, il était aussi utilisé sur les radialva et permettait d'une part de sauvegarder les lampes cadrans et d'autre part d'avoir des lampe cadran bien calculées qui éclairaient VRAIMENT le cadran, ce qui n'est pas le cas en général car on les mets en parallèle sur une résistance pour éviter la panne total en cas de claquage et pour éviter qu'elles claquent à l'allumage mais du coup, elles éclairent que dalle.

    frederic ABIGNOLI



Sujet : Philips Nouveau De michel du 70  Le 22-05-2009 à 18:49 sta

    Le reste n'est pas tres encourageant.

    Je n'ai aucune tension de grille 1 en negatif sur les 3 lampes ? Commun du multimetre

    a la masse et l'autre sortie du multi a la mesure.

    Peut-etre une explication de qqu'un.

    Merci au(x) volontaire(s)

    Michel


Sujet : Philips Nouveau De Totolagalène  Le 22-05-2009 à 22:28 sta

    Bonsoir. As tu déjà regardé si tu avais une tension sur les plaques et écrans des tubes, puis tension de polarisation entre cathodes et masse?[:Hi:]


Sujet : Philips Nouveau De Totolagalène  Le 22-05-2009 à 22:34 sta

    Si tu me donnes la référence des tubes que je n'ai pas trouvée sur le schéma (un peu fouilli et difficilement lisible), je t'indiquerai les tensions de polarisation que tu dois avoir (au cas ou tu n'aurais pas de lexique de tubes donnant cette info). [:Hi:]


Sujet : Philips Nouveau De michel du 70  Le 23-05-2009 à 08:42 sta

    Bonjour tous et toutes

    Pouvez vous me donner la correspondance des thermes que vous employer en radio.

    Ex: Tension de polarisation --------> Tension entre cathode et masse.

    Je patoge un peu beaucoup.

    Pour Totolagalène liste des tubes :UY1(N) .UBL1 .UF9 .UCH4

    A plus tard et Merci

    Michel


Sujet : Philips Nouveau De Pierrot du 82  Le 23-05-2009 à 13:25 sta

    Tension de polarisation --------> Tension entre grillr n°1 et cathode.

    Dans le cas le plus fréquent ou la grille n°1 retourne à la masse, c'est la tension de cathode.

    Mais dans le cas de beaucoup de Philips, cette polar de grille est obtenue par une résistance d'environ 100 ohms insérée dans le moins de la haute tension...


Sujet : Philips Nouveau De Pierrot du 82  Le 23-05-2009 à 13:27 sta

    Dans ce cas là, la cathode de la finale BF va directement à la masse, sans résistance...


Sujet : Philips Nouveau De Totolagalène  Le 23-05-2009 à 15:16 sta

    Bonjour. J'ai vu, sur le schéma, qu'il s'agissait de "polarisation automatique"= résistance entre cathode et masse (avec condo en parallèle). La grille étant au potentiel zéro ou châssis : tension entre cathode et masse = tension entre grille 1 et cathode. La résistance entre grille et masse ne crée aucune chute de tension à ses bornes puisque la grille ne consomme aucun courant.

    [:Hi:]


Sujet : Philips Nouveau De Totolagalène  Le 23-05-2009 à 15:32 sta

    Sur le schéma, le dessin du transfo étant un mic-mac incompréhensible, j'ignore quelle tension est appliquée sur la plaque de la redresseuse UY1. Les tensions de polar dépendent directement de la HT. Combien de volts alternatifs as tu entre cette plaque et la masse, et combien de volts continus entre cathode et masse? (J'espère que tu as au moins remplacé les condos de filtrage, et... autres.[:Hi:]


Sujet : Philips Nouveau De michel du 70  Le 23-05-2009 à 18:31 cms

Me voila de retour.

Jardin tondeuse ,quand il fait beau la journee est trop courte.

Bon je sais deja que l'anode c'est la plaque et la tension de polarisation c'est la tension grille 1 et

cathode ou tension cathode simplement.

J'ai change les 3 condo chimiques. Si vous pensez que je doit tous les changer pas de soucis.

Alimentation secteur , ce qui me donne une tension de plaque de 237 volts alternatifs .

Tension de polarisation ,209 volts continus







Sujet : Philips Nouveau De Masterorion  Le 23-05-2009 à 19:58 cms

En dehors des chimiques de filtrage et du condo de liaison, jamais de précipitation à changer absolument tous les condos. Surtout dans le cas des postes reflex, mais valable pour les postes en général. Sinon, on s'expose à de mauvaises surprises.

Quand le poste chante, alors on peut changer les autres condos un par un, avec essais entre chaque condo.
C'est une prudence parfois bien utile qui évite de se retrouver avec une nouvelle panne dont on ignore la provenance exacte puisqu'on a pas touché à tous les étages simultanément avec les risques que ça comporte toujours.



Sujet : Philips Nouveau De Totolagalène  Le 23-05-2009 à 20:02 sta

    Non Michel, la tension de 209 volts est entre cathode et masse de la UY1N qui est le tube redresseur; un tube redresseur n'est pas polarisé. Ce qui a été dit sur la polarisation concerne tous les tubes sauf le tube redresseur (ou valve). La valve reçoit du courant alternatif sur sa plaque (la tienne n'a qu'une plaque) et le transforme en "courant continu"
    qui ressort par la cathode. La valve a une fonction à part qui sert, avec les condos de filtrage et la self de filtrage (ou résistance), à fournir la HT au poste.
    209 volts sur la cathode de ta valve c'est bon pour cette série de lampes, tu dois avoir entre cathode et masse, les tensions de polarisation suivantes:
    UBL1: 11 volts. UF9 (pas trouvé): 2,5 volts si idem à EF9. UCH4: 2 volts.
    Il faut remplacer le condo qui arrive sur la grille 1 de la UBL1.
    Est ce que tu as le dessin de brochage de ces tubes? [:Hi:]


Sujet : Philips Nouveau De Totolagalène  Le 23-05-2009 à 20:10 sta

    Excuses. Sur ce montage un peu particulier, il n'y a pas de condo arrivant sur la grille 1 de
    l'UBL1. Tu es tombé sur un poste avec montage particulier. Si tu as branché ce poste, touche du doigt la grille N°1 de l'UBL1, est ce que celà produit une espèce de ronflement dans le HP? [:Hi:]


Sujet : Philips Nouveau De Totolagalène  Le 23-05-2009 à 20:14 sta

    Masterorion, que je salue au passage (qu'il en veuille ou non), a raison: une chose à la fois. [:Hi:]


Sujet : Philips Nouveau De michel du 70  Le 23-05-2009 à 20:57 sta

    Je donne les tensions de polarisatios;

    UBL1 : 10.4 Volts

    UF9 : 2.18 Volts

    UCH4: 2.4 Volts

    Si je touche du doigt cela produit un leger ronflement

    J'ai le dessin de brochage des differants tubes , je peux te les envoyer par mail car c'est

    lourd ,fait signe. [:Hi:]


Sujet : Philips Nouveau De Totolagalène  Le 23-05-2009 à 21:24 sta

    Merci mais juste la UF9 qui complétera mes lexiques. Et bien les polars, c'est correct. Léger ronflement = normal.
    Et quand tu touches du doigt la grille G1 de la UF9, çà ronfle beaucoup plus fort? [:Hi:]


Sujet : Philips Nouveau De michel du 70  Le 25-05-2009 à 22:17 sta

    Bonsoir a tous

    1) Merci aux intervenants pour les differantes reponses.

    2) Lorsque je touche la grille de la UF9 j'ai un fort gresillement !!! voila pour Totolagalene

    Plus facile de remettre en etat une caisse qu'un chassis ,courage.

    Michel


Sujet : Philips Nouveau De Totolagalène  Le 25-05-2009 à 22:25 sta

    Bonsoir. Est ce que tu as remplacé le condensateur situé entre cathode et masse de chaque tube? (on ne parle plus de la valve UY1N). [:Hi:]


Sujet : Philips Nouveau De michel du 70  Le 25-05-2009 à 22:47 cms

Bonsoir

Il me reste celui de la UCH4 a faire mais je n'en ai plus . Je me penche sur le probleme demain .



Sujet : Philips Nouveau De Totolagalène  Le 25-05-2009 à 22:48 sta

    Est ce que ton hétérodyne fonctionne?[:Hi:]


Sujet : Philips Nouveau De michel du 70  Le 25-05-2009 à 23:03 sta

    Ah oui.

    Tu veux envoyer un signal sur la grille de la UBL ?


Sujet : Philips Nouveau De Totolagalène  Le 25-05-2009 à 23:06 sta

    Oui par exemple, un signal BF seul, puis ensuite sur la grille de la UF9 en en profitant pour voir si ton potar agit.[:Hi:]


Sujet : Philips Nouveau De michel du 70  Le 25-05-2009 à 23:14 cms

Ok , je ferais la maniple. A demain soir

Sujet : Philips Nouveau De michel du 70  Le 26-05-2009 à 10:50 sta

    Bonjour

    Maniple effectuee.

    Signal sur UBL1 leger sifflement.

    Signal sur UF9 , potar a fond , tres fort sifflement sur une frquence de 420 kHz . Le potar reagit tres bien.

    Michel


Sujet : Philips Nouveau De Totolagalène  Le 26-05-2009 à 18:36 sta

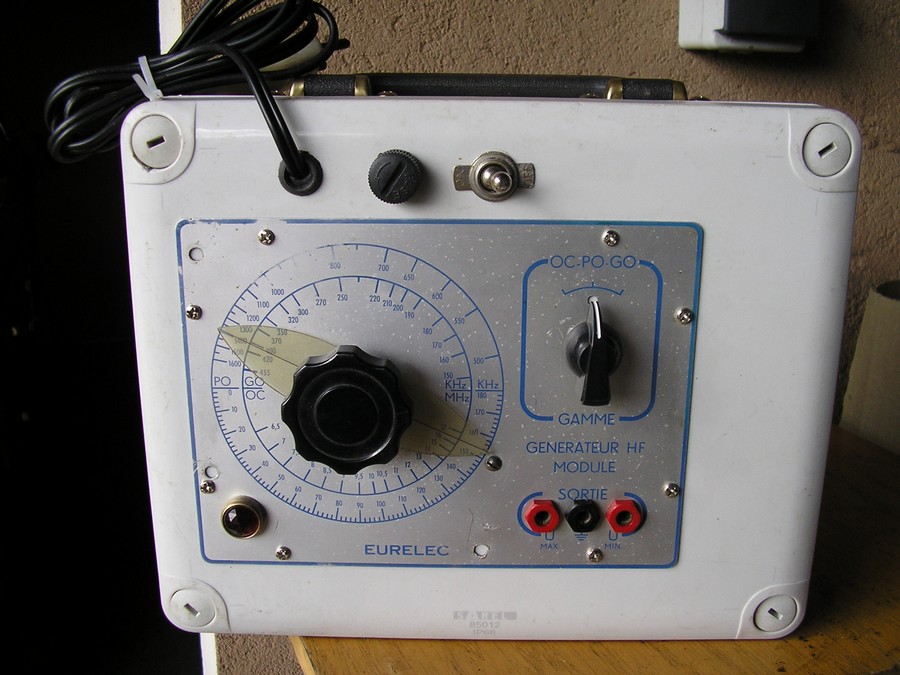

    Bonjour. Est ce le modèle Eurelec 412? C'est un signal BF qu'il fallait envoyer. Peux-tu faire une photo gros plan du cadran de cette hétérodyne pour voir les boutons prises et inscriptions correspondantes? [:Hi:]


Sujet : Philips Nouveau De michel du 70  Le 26-05-2009 à 19:12 sta

    Bonsoir Totolagalène

    C'est le modele Eurelec 516 .

    J'etais sur position GO. Peux-tu expliquer un signal BF stp.

    Les condos sont changes.




Sujet : Philips Nouveau De Pierrot du 82  Le 26-05-2009 à 19:20 sta

    C'est malin, Toto la plupart des hétérodynes ne sortent pas la BF...

    Mais c'est pas grave, si Michel reçoit la HF, c'est que la BF fonctionne... ;-)


Sujet : Philips Nouveau De Totolagalène  Le 26-05-2009 à 19:38 sta

    OK Pierrot mais sur les 2 que je possède il y a une sortie BF. Michel connais tu la valeur de tes transfos MF?[:Hi:]


Sujet : Philips Nouveau De Pierrot du 82  Le 26-05-2009 à 20:03 sta

    Justement, ce n'est pas une sortie BF mais une ENTRéE pour modulation externe...

    C'est sur le schéma ! ;-)


Sujet : Philips Nouveau De michel du 70  Le 26-05-2009 à 20:08 sta

    Eh non. Je n'ai aucune doc . Pas de valeur de MF , pas de valeur de CV .

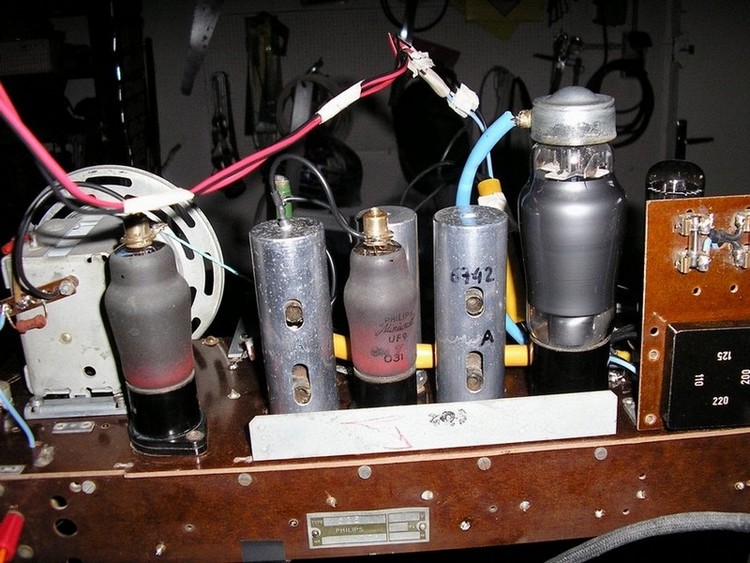

    Une inscription qui est peut-etre un N° de nomenclature .(photo)

    Sur l'un :6742 A 264

    Sur l'autre: 6603 A

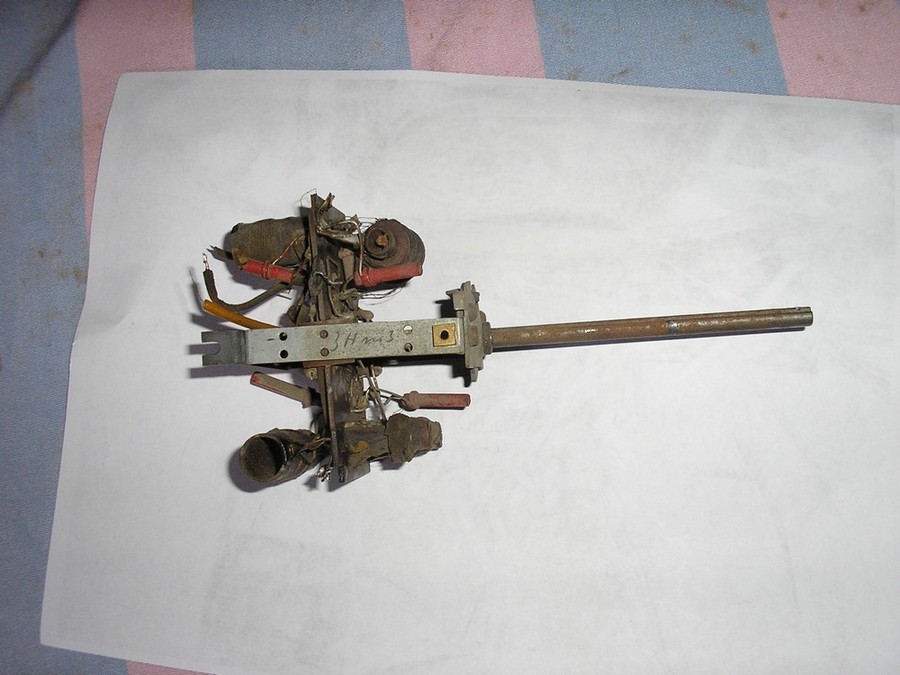

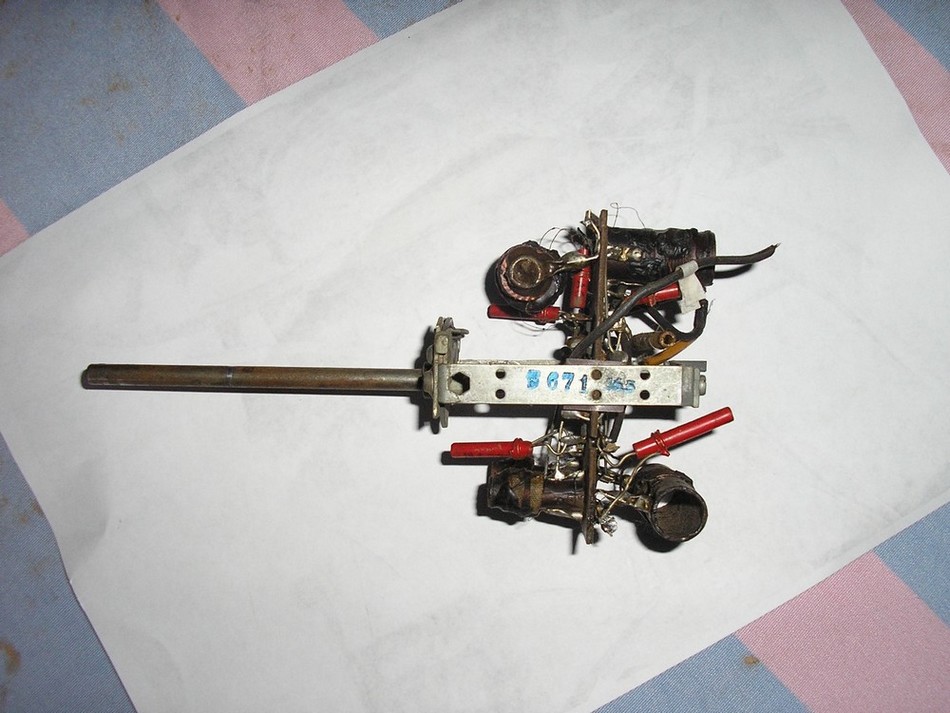

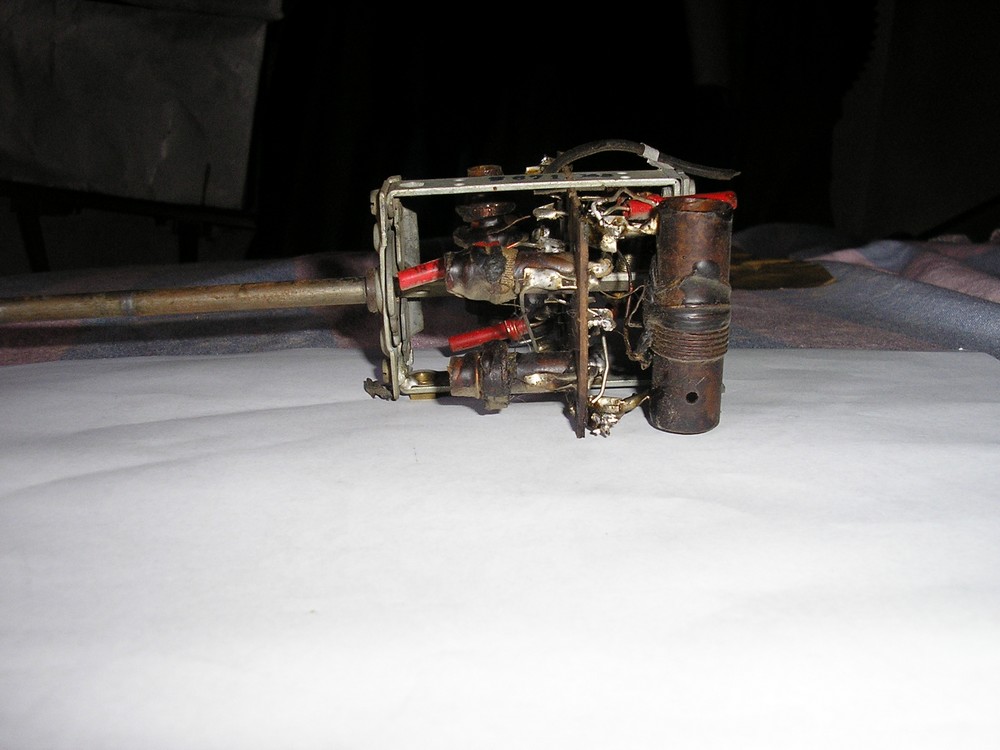

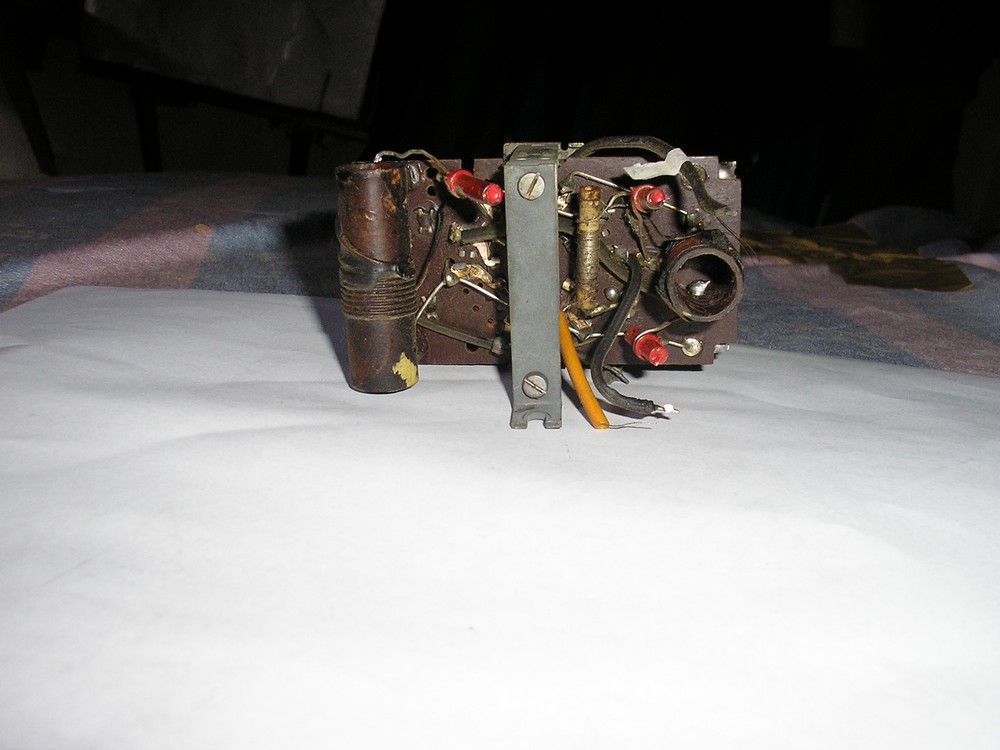

    Ce que je pourrais faire ; c'est mettre en ligne le bloc d'accord avec un peu de chance

    on aurait la solution




Sujet : Philips Nouveau De Pierrot du 82  Le 26-05-2009 à 20:11 sta

    Mettre en ligne un bloc Philips, quelle curieuse idée ?


Sujet : Philips Nouveau De michel du 70  Le 26-05-2009 à 20:20 sta

    Suivant ce que c'est comme bloc on sait qu'il est monte avec des MF de telle valeur.

    C'etait une idee[:??:]


Sujet : Philips Nouveau De Totolagalène  Le 26-05-2009 à 21:19 sta

    Pierrot, oui je sais que je ne t'arrive pas la cheville mais quand même...
    J'ai une hétérodyne (sans marque) avec 3 positions: HF pure, HF modulée, BF pure- Il y a un bouton gradué de 0 à 100 marqué Atténuateur BF V et un autre bouton à 3 positions marqué Gammes BF 400cs, 1000cs, 3000cs.
    La 2ème hétérodyne est une SUPERSONIC A-45, une sortie BF 400Hz (non réglable).
    Je sais aussi ce qu'est une entrée (on peut moduler la HF par de la zizique en l'envoyant dans cette entrée BF), il n'y en a pas sur ces 2 appareils. [:Hi:]


Sujet : Philips Nouveau De Totolagalène  Le 26-05-2009 à 21:33 sta

    Michel, tu m'as envoyé des centaines de shémas de blocs d'accord, tu pourras effectivement chercher si tu as celui-çi ( souvent il y est en effet indiqué la fréquence MF pour laquelle il est prévu). Pour l'instant, envoie ,avec ton hétérodyne, le signal sur la plaque de la UCH4 (picot N°3), est-ce que tu entends le bruit dans le HP, ensuite mets ce signal sur la grille (téton sur le tube), le signal doit alors être plus puissant.[:Hi:]


Sujet : Philips Nouveau De Masterorion  Le 26-05-2009 à 21:45 cms

Allons allons.....

Voyons.... voyons....



Toto, nous ne sommes pas là pour faire des concours de celui qui a la plus grande et la plus grosse (hétérodyne bien sûr   ) du forum.... ni pour comparer nos compétences les uns les autres ou encore se dévaloriser ou à l'inverse se faire valoir, peu importe les mots employés pour celà.

Certaines élocutions allant en ce sens ne font que mettre mal à l'aise les gens qui les lisent. Je dis bien les gens, car je ne suis pas le seul à soupirer en lisant ces proses. Je ne crois pas d'ailleurs que ça apporte quoi que ce soit de positif. Je vais le dire en ami, Toto : keep cool & zen.

Il n'y a qu'un seul but à une passion, dans le fond : se faire plaisir. Peu importe la manière dont cette passion s'exprime, pourvu qu'on oublie pas que c'est cet objectif depuis les débuts qui nous a motivé à poursuivre l'aventure.



Sujet : Philips Nouveau De michel du 70  Le 26-05-2009 à 21:51 cms

Bon : quand je mets le signal sur la plaque de la UCH4 ca me fait comme un court-jus avec une etincelle sur le picot .

Signal sur la grille  , sifflement tres fort dans le HP.



Sujet : Philips Nouveau De Masterorion  Le 26-05-2009 à 21:53 cms

Tu envoies ton signal au travers d'une capa, Michel, ou directement ?

Sujet : Philips Nouveau De michel du 70  Le 26-05-2009 à 21:56 cms

Direct

Sujet : Philips Nouveau De Masterorion  Le 26-05-2009 à 21:58 cms

Je ne suis pas spécialiste de ces genres de manoeuvres, mais je crois qu'il est conseillé dans ce cas là d'utiliser une capa de quelques nanos.

Sujet : Philips Nouveau De Totolagalène  Le 26-05-2009 à 22:00 sta

    Ah voilà le Renfort (il me semblait bien avoir entendu la sonnerie des trompettes). Je n'ai fait que répondre gentiment aux remarques de Pierrot. Mais pourquoi certains semblent avoir toujours le poil hérissé (ou font de l'hypersusceptibilité) et donnent des pseudos leçons de moral? Ne peut-on pas tout simplement prendre les choses comme elles sont dites sans prendre le mord aux dents et faire de l'ironie? Je réponds, point, sans escalade!
    [:Hi:]


Sujet : Philips Nouveau De Masterorion  Le 26-05-2009 à 22:04 cms

Sacré Toto...

Sujet : Philips Nouveau De michel du 70  Le 26-05-2009 à 22:07 cms

Pas d'enervement , on est si peu de chose!!!!

Sujet : Philips Nouveau De michel du 70  Le 26-05-2009 à 22:14 sta

    OK avec le meme signal sifflement faible sur la plaque et tres fort sur la grille .

    Et voila j'ai encore appris qque chose. [:!!:]


Sujet : Philips Nouveau De Masterorion  Le 26-05-2009 à 22:18 cms

Tres fort en injectant sur la grille et plus faible en injectant sur la plaque c'est normal, ça prouve justement que le tube fait son travail.

Sujet : Philips Nouveau De Totolagalène  Le 26-05-2009 à 22:26 sta

    Michel, je crois que tu ne savais pas que le cordon d'une hétérodyne doit comporter un condensateur isolé 400v (un 22.000 pf par exemple). Un fil blindé avec conducteur central
    insérant le condensateur entre la borne rouge et la pointe de touche-gripfil; la tresse extérieure dans la borne masse et son autre extrémité à la masse du poste bien sûr. Donc le signal passe. Tu peux aussi voir si le problème ne vient pas de l'oscillateur : Mets le poste sur GO Luxembourg, branche une antenne, branche ton hétérodyne entre le picot N°6 de L'UCH4 et la masse (le condo n'est pas nécessaire dans ce cas puisqu'il n'y a pas de HT là). Comme on ne connaît pas la valeur de la MF, tu tournes doucement le cadran de ton hétérodyne mise sur PO , si tu ne capte rien recommence en mettant seulement l'hérodyne sur GO. [:Hi:]


Sujet : Philips Nouveau De michel du 70  Le 26-05-2009 à 22:37 cms

Je crois que je vais un peu vite car j'ai de la doc "utilisation d'une heterodyne".

Je vais faire cette maniple. Je n'ai rien trouve sur les fascicules des blocs que j'ai , je vais mettre qques photos au cas ou

qqu'un aurait des infos





Sujet : Philips Nouveau De michel du 70  Le 26-05-2009 à 22:38 cms

Re



Sujet : Philips Nouveau De michel du 70  Le 26-05-2009 à 22:39 cms

Encore



Sujet : Philips Nouveau De michel du 70  Le 26-05-2009 à 22:41 cms

la derniere



Sujet : Philips Nouveau De Totolagalène  Le 26-05-2009 à 22:47 cms

    Tu as déposé le bloc?

Sujet : Philips Nouveau De michel du 70  Le 27-05-2009 à 20:47 sta

    Bonsoir Totolagalène et tous le forum

    Excusez pour hier soir j'ai du vous quitter rapidement.

    Le bloc a ete depose et repose ,netoyage fait pas de probleme.

    Pour le dernier essai , a part des sifflements a differantes frequences je n'ai rien de plus.

    Il devrait se passe quoi stp.

    Michel



Sujet : Philips Nouveau De Totolagalène  Le 27-05-2009 à 21:37 sta

    Bonsoir. Au lieu de sifflements, tu devrais entendre un son continu basse fréquence, plus au moins aïgu selon la fréquence de modulation de ton hétérodyne. Je me demande si ton hétérodyne fonctionne bien. As tu un autre poste à lampes en état de marche?[:Hi:]


Sujet : Philips Nouveau De Totolagalène  Le 27-05-2009 à 21:43 sta

    Et avec le dernier test tu aurais du capter une station, si le problème vient de l'oscillateur local du poste, brouillée par la BF de ton hétérodyne puisque je crois qu'elle n'a pas de sortie HF pure.[:Hi:]


Sujet : Philips Nouveau De michel du 70  Le 27-05-2009 à 21:45 sta

    Effectivement , un son continu et plus ou moins aigu suivant la frequence injectee.

    Je ne savais pas que l'on appeiait ce phenomene son continu. OK


Sujet : Philips Nouveau De Totolagalène  Le 27-05-2009 à 21:55 sta

    Je crois que nous nous sommes croisés. J'attends ta répons e à mon dernier message.[:Hi:]


Sujet : Philips Nouveau De Totolagalène  Le 27-05-2009 à 22:05 sta

    Correction: réponse à mon message de 21Hrs 37 = as tu un autre poste à lampes en état de marche?[:Hi:]


Sujet : Philips Nouveau De michel du 70  Le 27-05-2009 à 22:08 cms

oui

Sujet : Philips Nouveau De Totolagalène  Le 27-05-2009 à 22:15 sta

    Alors on va tester ton hétérodyne. Tu mets ton poste qui fonctionne en GO sur 1500m
    (ou 200 Khz), tu branches ton hétérodyne dans les bornes antenne et terre, tu la règles en GO sur 200 Khz (retouche éventuellement son cadran pour un maximum de puissance dans le HP). Dis nous alors quel genre de son tu entends par rapport à ton poste en panne.
    [:Hi:]


Sujet : Philips Nouveau De michel du 70  Le 27-05-2009 à 22:32 cms

On se revoie demain

Sujet : Philips Nouveau De michel du 70  Le 28-05-2009 à 10:50 sta

    Bonjour

    "j'entends le son du cor au fond des bois " je me suis trompe de forum!!!!!!!!!

    Plus serieusement: Un son continu , clair , plutot grave .

    Il me faudrait un frequencemetre pour etre sur du reglage de mon heterodyne , je pense.


Sujet : Philips Nouveau De Totolagalène  Le 28-05-2009 à 14:55 sta

    Bonjour.Ce n'est plus un sifflement, le son que tu "décris" semble normal et ton hétérotyne envoie bien un signal HF modulé par de la BF ( je pense qu'elle est OK).
    Si, sur ton Philips, tu entends un sifflement, on a le droit de penser que c'est la détection qui ne fonctionne pas (il ne voît pas la BF). La détection se fait par une des 2 diodes de la UBL1, la plaque de chacune de ces diodes se trouve en picot 5 et 7 ( la cathode, picot 6) est commune à la partie penthode et aux 2 diodes (il y a 3 tubes dans cette ampoule). La diode de détection qui nous interesse est celle qui est reliée à la fois à : 2ème transfo MF,résistance R45 et condensateur C111 (picot 5 ou 7). C'est peut-être cette partie diode
    de l'UBL1 qui est fatiguée, on peut le savoir très facilement si tu possèdes une diode au germanium (n'importe laquelle); tu soudes cette diode entre la cathode et le picot 5 ou 7 que tu as identifié (cathode diode germanium sur cathode tube et anode diode germanium sur anode tube que tu as identifiée 5 ou 7.
    Tu peux faire 2 autres tests avec ton hétérodyne: tu as constaté sur la UCH4 que le signal était beaucoup plus fort sur la grille que sur la plaque, fais la même chose sur UF9 et sur UBL1 pour voir si tu as aussi une nette différence de puissance de sortie dans le HP.[:Hi:]


Sujet : Philips Nouveau De Totolagalène  Le 28-05-2009 à 16:19 sta

    Il est a peu près sûr que ton hétérodyne ne sorte pas assez de volts HF pour faire fonctionner un féquencemètre classique. Tu peux regarder si son affichage des fréquences est à peu près bon en te servant d'un bon poste, à transistors aussi ou un tuner de chaîne, dont le cadran est fiable (stations dont tu connais les fréquences (ou longueurs d'ondes) reçues bien en face de l'aiguille; par exemple Luxembourg 235 Khz, Europe N°1 182Khz (tout dépend des stations que tu captes dans ton coin. Mais celà n'urge pas, on verra çà plus tard si tu veux. Tout çà pour te dire de ne pas te précipiter à acheter un fréquencemètre dont tu n'auras pas beaucoup l'utilité.[:Hi:]


Sujet : Philips Nouveau De michel du 70  Le 28-05-2009 à 16:54 cms

Bon je vais m' atteler a ses essais, c'est sur il y a truc.J'ai recontrole le cablage tout est OK.

J'irais voir le grand-pere c'est lui qui un frequencemetre il m'expliquera si c'est possible ou pas.

Tout cela prendra un peu de temps.

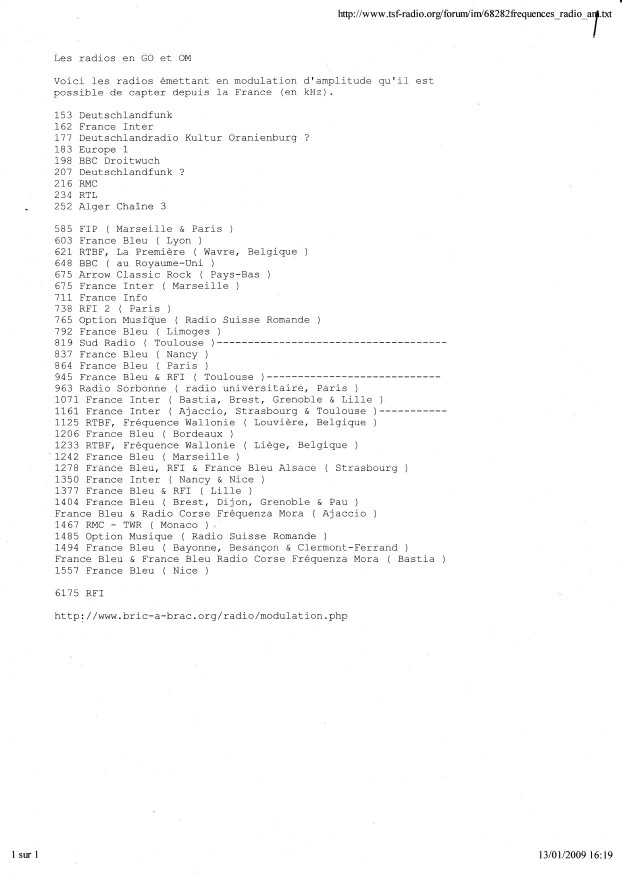

Sujet : Philips Nouveau De Pierrot du 82  Le 28-05-2009 à 21:35 sta

    162 France Inter
    177 Deutschlandradio Kultur Oranienburg ?
    183 Europe 1
    198 BBC Droitwuch
    207 Deutschlandfunk ?
    216 RMC
    234 RTL
    252 Alger Chaîne 3


Sujet : Philips Nouveau De Totolagalène  Le 28-05-2009 à 21:50 sta

    Merci Pierrot. Je me souviens très bien que tu m'as fourni une liste d'émetteurs avec leur
    fréquence; il me semble qu'elle était beaucoup plus longue avec des stations PO et OC. Je suis certain d'avoir conservé ton info; il faut seulement que je la cherche si j'en ai besoin.[:Hi:]


Sujet : Philips Nouveau De Totolagalène  Le 28-05-2009 à 23:14 sta

    Michel, voici pour vérifier l'étalonnage du cadran de ton hétérodyne. Origine Pierrot du 82
    et aussi grace à Pierrot avec son info "VSO Image Resizer".[:Hi:]




Sujet : Philips Nouveau De michel du 70  Le 02-06-2009 à 20:58 sta

    Bonsoir tout le monde

    Resultat de la visite chez le grand-pere :

    Lorsque l'on met le doigt sur la UBL1 il se passe rien ,idem pour la UF9 .Il m'a dit quelles

    etaient bien malades.

    J'ai essaye la diode au germanium , aucun resultat.

    Avec l'heterodyne j'ai injecte une frequence effectivement c'est bien un son ,plus ou moins

    grave, suivant la frequence que l'on injecte.

    A tout a l'heure.

    [:Hi:]


Sujet : Philips Nouveau De Totolagalène  Le 03-06-2009 à 01:05 sta

    A quelle heure?:-D[:Hi:]


Sujet : Philips Nouveau De michel du 70  Le 03-06-2009 à 15:17 cms

Bonjour

18 H le 03/06/2009

Treve de plaisanterie

Je ne comprends pourquoi les tensions des grilles sont en positif.





Sujet : Philips Nouveau De Totolagalène  Le 03-06-2009 à 19:51 sta

    Bonjour. Excuse moi mais est-ce que tu mets bien la pointe de touche moins de ton voltmètre sur la grille et celle de la touche plus à la masse?
    Par ailleurs je ne comprends plus bien: Dans ton message du 2/06 à 20hrs 58 tu dis qu'en mettant le doigt sur la gille de la UBL1 il ne se passe rien, alors que dans ton message
    du 23/05 à 20hrs 57 tu disais que celà provoquait un léger ronflement[:??:][:Hi:]


Sujet : Philips Nouveau De michel du 70  Le 03-06-2009 à 21:18 cms

Mais bien sur que je suis idiot ,je fait le contraire     .

Je ne savais pas bien entre ronflement ,sifflement ,bourdonement et craquement. Il n'y a que sur la UCH4 que cela

fonctionne vraiment.



Sujet : Philips Nouveau De Totolagalène  Le 03-06-2009 à 21:38 cms

Une dernière chance avant de sûrement devoir établir le certificat de décès de ton UBL1:
Nettoie bien les broches du tube et les douilles de son support (resserre un peu ces dernières).
Assure toi que tu as bien les tensions (à prendre sur l'extrémité des broches) cathode, écran (=grille N°2) et plaque. Et réessaie avec ta diode au germanium.

PS: Le grand-père n'avait pas de lampemètre?


Sujet : Philips Nouveau De michel du 70  Le 03-06-2009 à 21:48 cms

OK.Je vais prendre ttes les tensions .Nettoyage complet  , resserage deja fait.

Le grand pere a bien un lampemetre , un montage artisanal qui n'a pas fonctionne depuis belles lurettes .

Je te recontacte



Sujet : Philips Nouveau De Totolagalène  Le 05-06-2009 à 00:01 sta

    Question bête (mais pas méchante): Est-ce que le téton sur ta UBL1 n'était pas décollé et
    hochait?[:Hi:]


Sujet : Philips Nouveau De michel du 70  Le 05-06-2009 à 16:58 sta

    En effet , tres bonne question.

    J'ai ressoude le teton.Avec de la patience on y arrive.J'ai lime le teton de verre pour laisser

    apparaitre un bon mm de fil ensuite grate l'exterieur de ce fil puis j'ai soude un morceau

    de fil enfin j'ai cole le teton sur le tube avec la cyano et soude le morceau de fil sur le

    teton en cuivre .

    J'ai ressoude la diode mais rien ne bouge.Je pense que le tube est mort.


Sujet : Philips Nouveau De Pierrot du 82  Le 05-06-2009 à 17:23 sta

    ... que le tube est mort... ou la panne est ailleurs ! ;-)

    Après 105 messages, ce n'est pas brillant ! 8-() [:ouin:]

    Il me semblait pourtant que l'hétérodyne donnait du son, mais sur quelle fréquence, le signal ?


Sujet : Philips Nouveau De michel du 70  Le 05-06-2009 à 21:24 sta

    J'attendais une reaction de Totolagalene ,mais bon.

    J'ai refait les essais avec l'heterodyne voila le resultat:

    UBL1 debranche.
    ---------
    Grille : (PO) 1200 KHz .Faible.

    Plaque : Rien

    UF9 debranche.
    --------------------
    Grille.(GO) 420 KHz . Faible

    Plaque : Rien

    UCH4 debranche.
    -----------
    Grille :(PO) 500 KHz. Fort

    Plaque .(PO) moins fort

    Prise Antenne :
    -------------------
    PO :480 KHz

    GO: 420KHz

    Voila ce que j'ai trouve.


Sujet : Philips Nouveau De Totolagalène  Le 05-06-2009 à 22:35 sta

    Bonsoir. Eh! Ne mésestime surtout pas les conseils de Pierrot du 82 et ne te limite pas aux miens. Je ne comprends absolument rien aux essais que tu as effectués en "débranchant" des tubes. Par ailleurs, je ne suis pas certain que tu aies bien rétabli le contact du téton de la UBL1.[:Hi:]


Sujet : Philips Nouveau De michel du 70  Le 05-06-2009 à 23:02 sta

    Je ne mesestime personne ,je commence a connaitre les gens en lisant les posts mais je

    ne veux pas creer de polemique.

    Quand je dis "debranche" c'est separe la grille du teton tube.

    Au sujet du teton de la UBL1 il y a peut-etre un moyen de controler que je ne connait

    pas:o(


Sujet : Philips Nouveau De Totolagalène  Le 05-06-2009 à 23:27 sta

    Non il n'y a pas de moyen de contrôler, il faut assurer le coup de la réparation: Le fil qui sort du verre est souvent un fil émaillé, il faut enlever l'émail en le grattant(délicatement avec un cutter), l'étamer en laissant une goutte de soudure, y souder un petit morceau de fil souple dénudé étamé avec une petite boucle si possible, nettoyer le téton pour retrouver le trou qui exixte sur son dessus, passer dans ce trou la rallonge du petit bout de fil souple, souder et recoller le téton sur le verre.[:Hi:]


Sujet : Philips Nouveau De Pierrot du 82  Le 05-06-2009 à 23:28 sta

    Si on obtient un signal fort en injectant sur la grille de la changeuse UCH4 du 500KHz, je pense qu'il est inutile de se poser des questions sur le sort de la UF9 et de la UBL1 qui suivent : c'est qu'elles fonctionnent ! ;-)

    Le problème se situerait donc au niveau du bloc HF, ou de l'oscillatrice et changeuse UCH4.

    Il faudrait donc faire un relevé des tensions sur les broches du support de la UCH4.... [:Hi:]


Sujet : Philips Nouveau De Pierrot du 82  Le 05-06-2009 à 23:33 cms

Le brochage de la UCH4 :





Sujet : Philips Nouveau De Totolagalène  Le 05-06-2009 à 23:44 sta

    Tout à fait d'accord avec toi Pierrot , mais on n'a pas entendu la force du signal sortant du HP, question d'appréciation avec l'expérience (sans parler de mesure du coéficient d'amplification d'après les caractéristiques du tube).Dur dur àprès autant de messages comme tu dis.Il a encore pas eu de pot: montage Reflex (très capricieux) plus tubes rarissimimes. Alors Michel fais donc un relevé des tensions sur les BROCHES du tube UCH4.[:Hi:]


Sujet : Philips Nouveau De michel du 70  Le 05-06-2009 à 23:51 sta

    Tensions relevees

    Pinoche (2): 2.1 V

    plaque (3): 154 V

    grille ( ): - 1.19 v

    (4): 153.8 V

    (5):Idem 6

    (6): 1.7 V positif ou negatif ?

    (7): 62.8 V



Sujet : Philips Nouveau De Totolagalène  Le 06-06-2009 à 00:05 sta

    Excuse moi mais tu as dû te croiser les yeux dans les "pinoches". D'une part tu as oublié de préciser quelle pinoche pour grille et surtout 153,8 volts sur pinoche 4(=grille N°1) [:??:][:Hi:]


Sujet : Philips Nouveau De michel du 70  Le 06-06-2009 à 00:10 cms

La pinoche 4 c'est pas la grille 1

La grille 1 c'est celle qui est marquee (g) sur les schemas



Sujet : Philips Nouveau De Pierrot du 82  Le 06-06-2009 à 00:18 sta

    Ces tensions ont l'air excellentes !

    La tension négative sur les broches 5-6 (grille triode osc) semble indiquer que la triode oscille...

    Vérifier cette tension en tournant le CV d'un bout à l'autre du cadran et sur toutes les gammes.


Sujet : Philips Nouveau De Totolagalène  Le 06-06-2009 à 00:18 sta

    Je maintiens que tu t'es "enduit avec de l'erreur" Tu ne peux pas avoir 153,8 volts sur la pinoche 4, ou alors c'est toi qui l'a amenée en bidouillant les fils.[:Hi:]


Sujet : Philips Nouveau De michel du 70  Le 06-06-2009 à 00:24 sta

    Toto si je me suis enduie avec de l'erreur c'est pas bon mais alors pas bon du tout.

    Je controle tout ca demain , j'ai le yeux plus en face des trous.

    Pour "pierrot du 82" le fichier devrait arriver , avec la pluie ca risque de glisser.

    Bon dodo a tous8oI[:Hi:]


Sujet : Philips Nouveau De michel du 70  Le 06-06-2009 à 14:23 sta

    Effectivement sur la pinoche 4 il y a : 94 Volt

    J'ai tourne le CV, la tension est constante - 1.7 V en GO et PO en OC elle chute de 0.3v en

    milieu de course sur un tres faible deplcement ( 1/2 tour de bouton)[:!!:]


Sujet : Philips Nouveau De Totolagalène  Le 06-06-2009 à 14:46 sta

    Bonjour. Alors les 153,8 volts sont passés à 94 v sur la G2 de l'UBLI (pinoche 4)? Pour les 153,8 volts indiqués ci-dessus, il y a eu confusion: je croyais que tu parlais de la UCH4
    puisque Pierrot venait de te demander de relever les tensions sur UCH4. Il faudrait remettre les pendules à l'heure et être sûr de ce dont on parle. Il est normal d'avoir 153,8v
    sur pinoche 4 de l'UBL1 mais pourquoi maintenant 94v? Je pense qu'il ne s'agit pas de mesures faites au même endroit.[:Hi:]


Sujet : Philips Nouveau De michel du 70  Le 06-06-2009 à 14:50 cms

Bonjour Toto

Je parle toujours de la UCH4 ,pinoche 4 -----> 94V .



Sujet : Philips Nouveau De Totolagalène  Le 06-06-2009 à 15:02 sta

    Oui, autant pour moi, c'est la G2 de la partie Heptode de la UCH4, c'est normal d'avoir de la HT mais pourquoi 153,8 v précédemment? Mais peu importe, si tu n'entends pas un toc ou petit ronflement en mettant ton doigt (mouillé) sur le téton de la UBL1 (je dis bien UBL1): "volera jamais" (comme dit souvent je ne sais plus qui). Mets aussi ton doigt sur ce téton en l'ayant débranché.[:Hi:]


Sujet : Philips 625 U Nouveau De Pierrot du 82  Le 06-06-2009 à 15:11 sta

    Mais puisqu'il reçoit le signal de l'hétérodyne, c'est que la UBL1 fonctionne ! [:??:]

    Ou alors on ne parle pas de la même chose !!!


Sujet : Philips 625 U Nouveau De Totolagalène  Le 06-06-2009 à 17:19 sta

    Si Pierrot on parle de la même chose. Avec l'hétérodyne sur UBL1, Michel disait Le 26/05
    à 10Hrs50 "léger sifflement" et si avec le doigt on n'entend rien du tout, je m'autorise à penser que la UBL1 n'est pas complètement "coupée" avec un signal relativement puissant
    mais moribonde si le doigt ne produit rien du tout. D'où mon gros doute sur ce tube. [:Hi:]


Sujet : Philips 625 U Nouveau De michel du 70  Le 06-06-2009 à 17:30 sta

    Lorsque je met le doigt mouille sur le teton de la UBL1 ca fait un gros "ronflement" dans le HP


Sujet : Philips 625 U Nouveau De Totolagalène  Le 06-06-2009 à 17:34 sta

    Ah, voilà une info qu'elle est bonne! Avec téton branché ou non? ou pareil dans les 2 cas?[:Hi:]


Sujet : Philips 625 U Nouveau De michel du 70  Le 06-06-2009 à 17:55 cms

Teton non connecte

Quand le teton est connecte je ne peux pas mettre le doigt car il y a une protection



Sujet : Philips 625 U Nouveau De Totolagalène  Le 06-06-2009 à 18:17 sta

    C'est embêtant çà! Alors, poste débranché regarde quelle valeur de résistance tu as entre
    l'espèce de bague élastique qu'on enfile sur le téton et la masse et en même temps hoche un peu tout çà pour voir s'il n'y a pas une coupure ou un court-jus dans ce capuchonage(=protection) qui comporte peut-être la résistance R40 du schéma.[:Hi:]


Sujet : Philips 625 U Nouveau De Jacques (webmestre)  Le 06-06-2009 à 19:30 sta

    Mort de rire... Nan, nan c'est du second degrés mais si ça continue ce forum va se retrouver dans les recherches X de google :-D:-D


Sujet : Philips 625 U Nouveau De Masterorion  Le 06-06-2009 à 20:21 cms

Je dirais bien quelque chose....



Sujet : Philips 625 U Nouveau De Totolagalène  Le 06-06-2009 à 21:20 sta

    Oui Jacques, j'y ai pensé en parlant de doigt (parfois mouillé) sur téton (lequel?), hocher etc....Du presque X sous couverture de dépannage TSF!
    Eh bien dis, ma chère nébuleuse![:Hi:]


Sujet : Philips 625 U Nouveau De michel du 70  Le 07-06-2009 à 13:42 cms

Alors Masterorion on a perdu sa langue

Sujet : Philips 625 U Nouveau De Masterorion  Le 07-06-2009 à 14:15 cms





Sujet : Philips 625 U Nouveau De michel du 70  Le 07-06-2009 à 16:12 cms

Bon c'est marrant tout ca.

Revenons a nos chevals.

J'ai enleve le capot ,tres facile,car il n'y avait pas de coupure tout etais OK. Là je peux mettre le doigt et teton connecte

Ca fait beaucoup de bruit dans le HP.

Effectivement sous ce capot il y a la resistance R 40 qui fait 1 MHoms.



Sujet : Philips 625 U Nouveau De Totolagalène  Le 07-06-2009 à 18:20 sta

    Bonjour. Michel, tu remouilles encore ton doigt et tu touches l'extrémité de la résistance
    R45 qui va vers la R40. Que devient le bruit comparativement?[:Hi:]


Sujet : Philips 625 U Nouveau De Totolagalène  Le 07-06-2009 à 19:04 sta

    1 Mégohm pour R40. Est ce que c'est la valeur marquée sur la résistance, soit en clair, soit avec cercles de couleurs, soit avec corps d'une couleur, une extrémité d'une autre couleur et un point de couleur au milieu du corps?[:Hi:]


Sujet : Philips 625 U Nouveau De michel du 70  Le 07-06-2009 à 19:10 sta

    Pour moi le bruit est le meme aussi fort et peut-etre plus net


Sujet : Philips 625 U Nouveau De Pierre Roque  Le 07-06-2009 à 19:12 sta

    Bonsoir Michel
    Je pense que votre resistance R 40 doit etre mauvaise (normalement entre 1K et 10K max).
    1 Meg. c'est beaucoup trop
    Cordialement
    Pierre


Sujet : Philips 625 U Nouveau De michel du 70  Le 07-06-2009 à 21:04 sta

    La valeur de la R 40 etait marquee en clair 1M comme sur ttes les autres .Je les ai ttes

    mesurees et elles ne sont pas coupees .Ce sont les resistances d'origine.


Sujet : Philips 625 U Nouveau De Totolagalène  Le 07-06-2009 à 22:12 sta

    C'était une vérif par principe(il faut se méfier de tout!). Après maints aléas, on peut maintenant considérer que la UBL1 est bonne ( c'est plus du "un coup j'te vois, un coup j'te vois pas"). Ne te gène pas pour, de temps en temps, quand t'en as envie, remouiller ton doigt et toucher le téton pour voir s'il est toujours excitable (au cas où il y aurait une méchante coupure intermittente de ce côté là). On a donc repris au début (un poste se dépanne toujours en commençant par le HP et en remontant jusqu'à la borne antenne.
    Maintenant tu mets ton doigt (toujours mouillé car je crois que tu as la peau ...du doigt sèche pour ne pas dire isolante), sur le téton de la UF9 avec potar à fond: çà doît répondre
    beaucoup plus fort (le doigt, dans certains cas, est un appareil indispensable!)[:Hi:]


Sujet : Philips 625 U Nouveau De Totolagalène  Le 07-06-2009 à 22:16 sta

    Je m'étais posé la même question que Pierre Roque: Il faudra peut-être y revenir.[:Hi:]


Sujet : Philips 625 U Nouveau De michel du 70  Le 07-06-2009 à 22:53 cms

Les gens natifs du midi, avons la peau seche mais le gosier humide .

Je viens de mettre le doigt, donc humecte ,sur le teton de la UF9 potar a fond ca me coupe le crachouillement que j'ai dans

le HP (teton connecte ou deconnecte )



Sujet : Philips 625 U Nouveau De Totolagalène  Le 07-06-2009 à 22:58 sta

    Alors çà sature peut-être si on est optimiste. Sèche bien ton doigt et réessaie. Aussi avec un tourne-vis en le tenant par le manche isolé.[:Hi:]


Sujet : Philips 625 U Nouveau De michel du 70  Le 07-06-2009 à 23:14 sta

    avec le doigt sec ca crachouille fort mais moins que la UBL1

    Avec le tounevis,rien


Sujet : Philips 625 U Nouveau De Totolagalène  Le 07-06-2009 à 23:39 sta

    Ouais! C'est une liaison par transformateur, donc pas très probant. Il faudrait que tu ressortes ton hétérodyne, tu la mets sur GO dans le milieu du cadran et tu ne touches plus au cadran, utilise la sortie forte d'abord, envoie sur téton UBL1 puis sur plaque UF9 (avec un condo dans les 2 cas) et compare les puissances sorties dans le HP, tu dois entendre pratiquement la même chose.[:Hi:]


Sujet : Philips 625 U Nouveau De Totolagalène  Le 08-06-2009 à 00:22 sta

    Et pour l'instant, laisse ta diode au germanium en place (il faudra d'ailleurs qu'on s'assure quelle soit bien branchée où il faut et dans le bon sens). D'ailleurs on va p'tête faire cà sans tarder).[:Hi:]


Sujet : Philips 625 U Nouveau De Totolagalène  Le 08-06-2009 à 01:11 sta

    Pas sur le téton de la UBL1 puisqu'il n'est pas accessible et qu'il faut le laisser branché, mais sur l'extémité de la résistance R45 qui va vers ce téton. Et ensuite sur la plaque de l'UF9 comme déjà dit. [:Hi:]


Sujet : Philips 625 U Nouveau De michel du 70  Le 08-06-2009 à 21:03 cms

Bonne nouvelle pour Totolagalène javais dessoude ma diode et je ne sais plus ou je l'ai foutu !!!!

c'etait mon gendre qui me l'avait donne "Aïe". Je la remplace par quoi.

Autrement ,jai branche mon heterodyne sur GO 250 MHz "cadran" sur la grille de l'UBL1 un son comme une mobylette avec le pot trafique,sur la plaque de la UF9 RIEN.



Sujet : Philips 625 U Nouveau De Totolagalène  Le 08-06-2009 à 21:51 sta

    Bonsoir. Je crois bien qu'on chauffe! Remets déjà un coup d'hétérodyne sur le téton (branché) de l'UF9 pour voir si quelque chose passe. (laisse son cadran comme il est).[:Hi:]


Sujet : Philips 625 U Nouveau De michel du 70  Le 08-06-2009 à 21:57 sta

    Non rien du tout.

    C'est vrai que la UBL1 est tres chaude..

    J'ai releve les tensions si tu les veux


Sujet : Philips 625 U Nouveau De Totolagalène  Le 08-06-2009 à 22:03 sta

    La UBL1 très chaude: c'est normal., et on sait maintenant qu'elle fonctionne. Recommence sur le téton de l'UF9 en l'ayant débranché (attention de ne pas le décoller, on appuie dessus avec son doigt et on fait levier avec un tourne-vis pour débrancher le capuchon)[:Hi:]


Sujet : Philips 625 U Nouveau De michel du 70  Le 08-06-2009 à 22:22 cms

Sorry

J'avais baisse le potar de la tonalite.

Teton debranche----> son un peu grave

Teton branche   ----> son plus aigu .C'est pas evident a definir comme son .



Sujet : Philips 625 U Nouveau De Totolagalène  Le 08-06-2009 à 22:28 sta

    Ah bon sang, il faudrait connaître la valeur des transfos MF. Est-ce que les vis ou noyaux de ces transfos peuvent avoir été tripotés, sont elles ou ils abimés, ou reste-il de la cire dessus? Dis moi aussi si tu captes bien RTL dans ton coin?[:Hi:]


Sujet : Philips 625 U Nouveau De Totolagalène  Le 08-06-2009 à 22:31 sta

    En GO, pas en FM hein![:Hi:]


Sujet : Philips 625 U Nouveau De michel du 70  Le 08-06-2009 à 22:40 cms

Je lisais ,je sais plus dans quoi,que les MF de 1930 à 1950 etaient des 472 apres 1950 des 455.

Le mieux que je capte dans l'ordre RTL, Europe 1 ,RMC.

Les noyaux sont d'apparence correcte je peux les tourner sans probleme (4)



Sujet : Philips 625 U Nouveau De Totolagalène  Le 08-06-2009 à 23:00 sta

    J'espère que tu as remis les noyaux comme ils étaient. Sur les Philips il y a eu du 125 ou 127 KHz et un peu de tout. Avant de l'opérer, on va essayer sur le 2 ème. Téton de L'UF9 débranché, tu mets ton hétérodyne sur son capuchon dont le fil va donc sur ce transfo MF.
    (et n'oublie pas la masse du cordon de l'hétérodyne). Tu vas balayer, avec son cadran, les fréquences entre 100 et 500KHz N'oublie pas de changer de gamme si nécessaire), tu entendras un son à plusieurs endroits, le plus fort devrait être le bon et aussi le premier en partant de 100KHz (Les autres sons s'appellent des harmoniques). Il faudra que tu compares la puissance de ces sons en réduisant le potar petit à petit jusqu'à ce que tu n'entendes plus qu'un ou 2 sons sur toute cette plage de fréquences, tu releveras alors la fréquence indiquée sur le cadran pour le plus fort . [:Hi:]


Sujet : Philips 625 U Nouveau De michel du 70  Le 08-06-2009 à 23:28 sta

    Je dirais que je n'ai reussi a capter qu'un son sur 420 KHz en GO.

    En PO rien


Sujet : Philips 625 U Nouveau De Totolagalène  Le 08-06-2009 à 23:35 sta

    Et ce son , sur 420KHz, est fort quand tu mets le potar à fond, très aigu genre sifflement, ou légèrement grave? Ne touche plus au cadran.


Sujet : Philips 625 U Nouveau De Totolagalène  Le 08-06-2009 à 23:44 sta

    Préviens moi SVP avant d'aller au dodo.[:Hi:]


Sujet : Philips 625 U Nouveau De michel du 70  Le 08-06-2009 à 23:50 sta

    Je pense qu'il vaudrait mieux continuer demain là j'ai la petite fille qui fait dodo je ne peux pas mettre le potar a fond ,je te fais signe demain.

    Gros dodo a tous et toutes [:Hi:];-)


Sujet : Philips 625 U Nouveau De Totolagalène  Le 08-06-2009 à 23:53 sta

    Si c'est çà on peut continuer en mettant le potar au plus faible que tu puisses entendre.[:Hi:]


Sujet : Philips 625 U Nouveau De Totolagalène  Le 09-06-2009 à 00:02 sta

    Sur un vieux bouquin je lis: " Les récepteurs Philips fabriqués en Hollande ont souvent
    leurs transformateurs MF accordés sur 452 KHz. Nous n'en sommes pas si loin. Est ce que le transfo a été déréglé ou est ce ton hétérodyne qui est mal étalonnée, that is the question? Et je connais la réponse: "les 2 mon capitaine"[:Hi:]


Sujet : Philips 625 U Nouveau De Totolagalène  Le 09-06-2009 à 00:19 sta

    Demain, tu pourras faire le test suivant pour voir si la UF9 n'est pas trop foutue.
    Hétérodyne toujours sur 420 KHz (tu auras préalablement remis le potar par fort comme tu étais avec la grille de la UBL1); Tu injectes sur le téton de la UF9 (branché puis débranché) ce signal et tu compares la puissance du son avec celle que tu as eue sur sa plaque. Si c'est nettement plus fort, la UF9 fonctionne, si pareil que sur sa plaque,surtout avec téton débranché, mauvaise augure.[:Hi:]


Sujet : Philips 625 U Nouveau De michel du 70  Le 09-06-2009 à 15:33 cms

Bonjour

En general ,la puissance du son sur la plaque de la UF9 ,teton branche ou debranche est moins fort que directement sur le

teton.

Mon heterodyne ne doit pas etre reglable , avec le cadran je ne fait que 180°



Sujet : Philips 625 U Nouveau De Totolagalène  Le 09-06-2009 à 19:43 sta

    Bonjour. C'est toujours 180°, comme la course du CV qui est en prise directe sur le bouton du cadran. On ne vas pas s'occuper de l'étalalonnage de l'hétérodyne maintenant.
    Tu vas laisser ton hétérodyne branchée sur le téton de la UF9 (plutôt déconnecté) et tu affiche 452 KHz, tu mets le potar à fond, tu tournes un seul noyau du 2 ème transfo MF, pas trop vite, et essaies de retrouver un son dans le HP, si oui tu ajustes le noyau finement (tu peux alors baisser raisonnablement le son). Si as obtenu celà, tu règles alors
    l'autre noyau de ce transfo, au maximum de son aussi. Entre temps bon appétit.
    PS: Utilise bien la sortie "forte" de ton hétérodyne.[:Hi:]


Sujet : Philips 625 U Nouveau De Totolagalène  Le 09-06-2009 à 19:46 sta

    Avant, regarde au moins si le bouton de l'hétérodyne va bien, à fond, en face de l'échelle graduée, à gauche et à droite.
    [:Hi:]


Sujet : Philips 625 U Nouveau De michel du 70  Le 09-06-2009 à 21:07 cms

Bon appetit a tous ceux qui ont faim

Le bouton va tres bien ,libre ,sans a-coups.

Si je comprends bien le 2 eme MF c'est celui qui est le plus pres du HP.

J'ai regle mais pas tres convainquant .Les noyaux sont au taquet sorti . Le son est assez faible,pot a fond.



Sujet : Philips 625 U Nouveau De Totolagalène  Le 09-06-2009 à 21:31 sta

    Ne connaissant pas la disposition des éléments sur le châssis, je préfère te dire que le 2ème c'est celui qui reçoit un fil venant de la plaque (picot 3) de l'UF9. Est-ce que tu es certain d'avoir bien compris et effectué ce test et qu'après celui de la UBL1 tu n'as pas cassé le téton de la UF9 par exemple.Je préférerais que tu relises et refasses ce test en mettant cette fois ton hétérodyne sur 420 Khz là où tu avais entendu le son. Relis SVP les derniers messages, il faut absolument assurer le coup de ce test de réglage des noyaux. Si tu n'arrives pas à sortir un son pratiquement aussi fort que celui que tu entends avec le signal sur le téton de la UBL1,on fera autre chose. J'attends ta confirmation.[:Hi:]


Sujet : Philips 625 U Nouveau De michel du 70  Le 09-06-2009 à 22:07 cms

Les voisins vont se demande ce qu'il se passe,ca fait un sacre rafut.

La ,je peux regler les noyaux au point max fort et redescendre de chaque cote pour avoir un bon reglage.

Je fait gaffe , tout les tetons sont a leur place (XXXXXXXXXXXXXX)



Sujet : Philips 625 U Nouveau De Totolagalène  Le 09-06-2009 à 22:12 sta

    Très bon signe. On est bien d'accord: hétérodyne sur téton UF9, réglée sur 420KHz?
    (une fois que çà gueule fort, tu as le droit de baisser).[:Hi:]


Sujet : Philips 625 U Nouveau De michel du 70  Le 09-06-2009 à 22:21 cms

J'ai baisse.

Je viens de regarder les schemas de plusieurs Philips en "tous courants" la plupart sont en 452 KHz et CV 2x400pf.

Sur le schema du 208U le condensateur C75 est a 100 µF le mien est de 4.7 µF c'est le seul qui n'etait pas marque.



Sujet : Philips 625 U Nouveau De Totolagalène  Le 09-06-2009 à 22:21 sta

    Alors! Il y a un point d'interrogation à la fin de ma phrase.[:Hi:]


Sujet : Philips 625 U Nouveau De michel du 70  Le 09-06-2009 à 22:24 cms

OK reglage sur 420 KHz

Sujet : Philips 625 U Nouveau De Totolagalène  Le 09-06-2009 à 22:38 sta

    Bonne remarque pour le condo C75 en // sur résistance(s) de polarisation de l'UBL1; il faudra mettre un 50 ou 100µF- 30 v, mais pas maintenant. On continue. Je me demande si tu n'avais pas fait une fausse manip le coup d'avant avec 452 KHz (je me méfie de toi tu sais, c'est pourquoi je préfère radoter et confirmer les tests). Tu laisses tout branché comme c'est. Tu retrouves ton "raffut" (baissé pour les voisins et ta petite fille) et tu cherches si tu entends aussi sur 210 et sur 105 KHz (attention aux gammes de ton hétérodyne). En effet je veux voir si c'est bien la fondamentale de la fréquence MF que tu avais ou une harmonique).[:Hi:]


Sujet : Philips 625 U Nouveau De Totolagalène  Le 09-06-2009 à 22:42 sta

    Il faut aussi que tu me dises si c'est plus fort ou moins fort entre 105, 210 et 420
    .[:Hi:]


Sujet : Philips 625 U Nouveau De michel du 70  Le 09-06-2009 à 22:58 cms

420 ,a une certaine tonalite....

210 un peu moins fort

105 rien

Tu ne radote pas encore je fais des co........ries mais tu t'en apercois c'est OK



Sujet : Philips 625 U Nouveau De Totolagalène  Le 09-06-2009 à 23:12 sta

    OK c'est le 420 que je retiens. Le problème, c'est qu'il n'y a pas pratiquement pas de constructeurs qui ont utilisé cette valeur de MF, à part quelques rares, comme Brunet qui a oeuvré avec 400/425. Pour Philips, le plus proche est 452.
    Je vais t'embêter, au cas ou tu aurais fais une fausse manoeuvre avant, laisse tout branché comme c'était avec ton son sur 420 et mets sur 452 ; essaie à nouveau le réglage des nouyaux (et prends en soin).
    PS: Je pense que tu a compris au passage que ton UF9 était bonne.[:Hi:]


Sujet : Philips 625 U Nouveau De michel du 70  Le 09-06-2009 à 23:15 cms

YA , goud

Sujet : Philips 625 U Nouveau De michel du 70  Le 09-06-2009 à 23:24 sta

    je viens de faire le reglage mais j'en reviens a ce que j'ai fait quand tu m'as fait regler a 452


Sujet : Philips 625 U Nouveau De Totolagalène  Le 09-06-2009 à 23:30 sta

    Comme tu dis, t'avais encore fait une connerie!
    Mets maintenant ton hétérodyne sur le téton de la UCH4 mais il faudrait que tu arrêtes sa partie triode (l'oscillateur) en reliant le picot 5 à la masse (un bout de fil avec 2 pinces crocos par exemple).
    Ensuite, toujours sur 452 KHz, tu fais la même manip de réglage des noyaux sur le transfo N°1. Attention au ramdam!
    [:Hi:]


Sujet : Philips 625 U Nouveau De Totolagalène  Le 09-06-2009 à 23:31 sta

    Débranche le téton de la UCH4.[:Hi:]


Sujet : Philips 625 U Nouveau De Totolagalène  Le 09-06-2009 à 23:36 sta

    Excuse. J'avais compris que ton "ya goud" voulait dire le réglage sur 452 était bon aussi.
    Donc ton essai sur 452 ne va pas mieux que la 1ère fois, noyaux presque sortis et faible son?[:Hi:]


Sujet : Philips 625 U Nouveau De michel du 70  Le 09-06-2009 à 23:50 cms

Bon c'est fait.

C'est exactemant pareil que le MF 2. Je suis a fond avec les noyaux.J'ai fait le reglage avec un peu de potar, un zeste sinon demain j'avais les poulets.



Sujet : Philips 625 U Nouveau De Totolagalène  Le 09-06-2009 à 23:54 sta

    Bon , reste sur 420 et fais, comme je viens de te dire, le réglage du 1er transfo.[:Hi:]


Sujet : Philips 625 U Nouveau De michel du 70  Le 10-06-2009 à 00:02 sta

    Toto tu es bien sympa mais tu vois des qu'arrive minuit j'ai les yeux en trou de p...e.

    Notre petite discution ce termine pour ce soir et nous la reprendrons si tu es tjrs d'accord

    le 22/06 parceque je vais me reposer un peu du cote de chez "Fifi"


Sujet : Philips 625 U Nouveau De Totolagalène  Le 10-06-2009 à 00:05 sta

    Et bien on ne retrouvera pas de sîtot car dans une dizaine de jours je pars pour 3 mois environ.[:Hi:]


Sujet : Philips 625 U Nouveau De michel du 70  Le 10-06-2009 à 00:08 sta

    Bon repos et un de ces jour


Sujet : Philips 625 U Nouveau De michel du 70  Le 28-06-2009 à 19:17 sta

    Bonsoir a tous et (es)

    Heureux.Dommage que Totolagalène soit parti je ne sais ou. Enfin il rechante, depuis

    Mardi passe que je bidouille, j'ai enfin trouve la panne . Un faux contact dans le CV.

    Je recois RTL fort et clair. Le reglage des MF avec Toto etait judicieux.

    Une fois le CV repare je vais pouvoir finir de restaurer la caisse.

    Michel


Sujet : Philips 625 U Nouveau De Pierrot du 82  Le 28-06-2009 à 22:41 sta

    Il était temps !

    Enfin il marche et il n'est pas impossible que ça ait un lien avec les vacances de Toto...;-)


 Retour aux sujets

Rubriques du site

Gamme 1

- Galerie TSF - Mesure ancienne - Littérature - Trucs et astuces - Marquage composants - Tubes Brochages - Achat Vente - Forum - Liens utilesCe site vous
a aidé ?

Gamme 2

- Je cherche - Offre - Tendances - Palais des Glaces - Upload -

Gamme 3

- Archives - Schémathèque - Glossaire technique - Glossaire patoisant - Journaux - Remerciements -
