Sujet : condensateur Nouveau De Totolagalène  Le 02-05-2009 à 01:00 sta

    J'ai récupéré une machine à poncer les sols carrelés (disjoncte à vide après environ 30 secondes) . Comment vérifier au mieux la tenue en tension de ces condos pour alternatif secteur?
    Capacimètre OK, Ohmètre analogique OK (aiguille dévie le temps de charge et revient presque à zéro). Merci. [:Hi:]


Sujet : condensateur Nouveau De Pierrot du 82  Le 02-05-2009 à 01:15 sta

    En les mettant en série avec une ampoule 230V 40W sur lr secteur ?

    C'est peut-être le moteur qui ne démarre pas et fait sauter le disjoncteur ? .[:Hi:]


Sujet : condensateur Nouveau De ON5MJ  Le 02-05-2009 à 01:19 sta

    Si elle disjoncte c'est peut-être que le problème est en amont. La section du cuivre n'est peut-être pas prévue pour la charge de la machine. Pour les moteur du genre cage d'écureuil, il vaut mieux les lancer sans charge car au démarrage ils pompent entre 10 et 20x le courant nominal.


Sujet : condensateur Nouveau De Totolagalène  Le 02-05-2009 à 01:26 sta

    Si, le moteur tourne avant que çà disjoncte. J'ai shunté le disjoncteur de l'appareil et c'est celui de ma prise de courant qui saute. Je pensais mettre une charge comme tu me le dis, mais quoi? Est- ce que la puissance de l'ampoule d'éclairage que tu me conseilles n'est pas fonction de la capa du condo? Il y en a 2 de 225µf en série pour faire "la 3ème phase" je pense et un autre de 25µF pour le démarrage je crois. Le moteur lui-même ayant 3 fils, je comprends que c'est un triphasé 220 volts. [:Hi:]


Sujet : condensateur Nouveau De MICHEL  Le 02-05-2009 à 10:28 sta



    Oui, le moteur est certainement en 230V triphasé et la 3ème phase est faite par un condensateur.

    En général, il y a une seule capa pour la 3ème phase.

    Ce qui me semble curieux, c'est 225µf, c'est beaucoup.


    Quel est le type du disjoncteur?

    Magnétothermique classique ou différentiel?

    Si c'est un différentiel, il pourrait simplement s'agir d'un problème d'isolation phase / masse, il faudrait faire un test avec un contrôleur d'isolement 500V.



Sujet : condensateur Nouveau De slouptoouut  Le 02-05-2009 à 10:33 sta

    Bonjour,

    je pense aussi a un défaut d'isolement phase-masse (si il y a de la poussière et de l'humiditée dans le moteur , et que le sol est plus ou moins conducteur , un courant de défaut peut apparaitre entre phase et terre via les enroulements-la poussière humide- la carcasse métallique-le sol-la terre)

    Faire un test d'isolement, si pas OK, dépoussierrer nettoyer et étuver le moteur ...

    Sloup


Sujet : condensateur Nouveau De Totolagalène  Le 02-05-2009 à 14:35 sta

    Bonjour. En fait il n'y a que 2 condos: 2 de 225µf en série qui n'en font qu'un de 112 ( chacun d'eux est même shunté par une résistance pour équilibrer les tensions pendant le temps de charge). L'autre beaucoup plus gros fait 25µF. J'ai débranché le fil de terre et çà saute quand même. Je ne connais pas le type de disjoncteur de l'appareil mais, comme déjà dit, je l'ai shunté et c'est celui de ma prise de courant qui se coupe. Je vais vérifier les
    condos comme préconisé par Pierrot, si çà ne vient pas de celà je crains que le moteur ait des spires en court-jus. Merci pour vos avis. [:Hi:]


Sujet : condensateur Nouveau De MICHEL  Le 02-05-2009 à 15:02 sta



    Un schéma pourrait aider surtout pour les 2 capas en série.

    Quelle tension de service pour les capas de 225µf ?


    Le plus simple est de contrôler l'intensité débitée ( en prenant le calibre le plus élevé possible )avant que le disjoncteur ne coupe le circuit.


    Le contrôle à l'ohmmetre des 3 enroulements du moteur doit permetre de déterminer si il y a de gros écarts entr'eux.


    Une question toute simple : le moteur tourne t il librement ?


Sujet : condensateur Nouveau De Adams  Le 02-05-2009 à 15:52 sta

    Bonjour
    Quand les capa de démarrage sont de valeur élévée,elles ne servent qu'au démarrage ,une fois le moteur lancé il y a un dispositif pour les deconnecter.


Sujet : condensateur Nouveau De Adams  Le 02-05-2009 à 15:55 sta

    Précision:Le contact de ce dispositif est souvent centrifuge.


Sujet : condensateur Nouveau De aldon  Le 02-05-2009 à 16:09 sta

    C est peu etre un moteur mono mais comme dit Adams avec phase auxiliaire et condensateur série coupé par contact centrifuge aprés le démarrage car un moteur tri avec condensateur au dela de 1Kva il n y a plus de couple et l échauffement est excessif .


Sujet : condensateur Nouveau De Totolagalène  Le 02-05-2009 à 19:24 sta

    Merci à tous . Je vais reprendre tout celà et vous tiendrai au courant. Le moteur tourne très librement à la main. [:Hi:]


Sujet : condensateur Nouveau De Totolagalène  Le 03-05-2009 à 14:07 sta

    Bonjour. Comment SVP interpréter le test, sous tension, d'un condensateur pour alternatif?
    Condo en série avec ampoule d'éclairage sur secteur. Si le condo se coupe: OK l'ampoule ne s'allume plus. Si le condo se met en court-circuit ou fuit comme un panier à salade, l'ampoule éclairera quand même. Alors comment savoir? Je ne vais tout de même pas mettre mon capacimètre? Merci. [:Hi:]


Sujet : condensateur Nouveau De YM  Le 03-05-2009 à 14:20 sta

    La même chose avec une diode en série !
    Une fois le condo chargé, l'ampoule doit s'éteindre ;-)


Sujet : condensateur Nouveau De Totolagalène  Le 03-05-2009 à 14:23 sta

    Merci YM. Logique mais je n'y avais pas pensé! [:Hi:]


Sujet : condensateur Nouveau De Totolagalène  Le 03-05-2009 à 19:07 sta

    J'ai testé les condos avec ampoule d'éclairage 220v 40w plus test avec la diode: Les 3 sont OK. J'ai relevé le schéma tel que j'ai trouvé l'appareil et essaie de le transmettre. Merci de votre aide. J'ai juste remarqué le branchement bizarre du condo de 25µF en // sur l'ensemble des 2 de 225 en série. Les condos sont d'origine prévus de par leur emplacement réservé.


Sujet : condensateur Nouveau De Totolagalène  Le 03-05-2009 à 19:11 sta

    Il n'est pas compliqué mais pèse 805 Ko et ne sais pas réduire. Y-a-t-il un volontaire à qui je peux l'envoyer par mail et qui pourra le mettre sur le forum? Merci. [:Hi:]


Sujet : condensateur Nouveau De caferic  Le 03-05-2009 à 21:37 sta

    L'ouvrir avec paint, si le fichier est en jpg ou bmp, cliquer sur Image dans la barre des tâches puis étirer/incliner, dans la selection " Etirement" reduire les deux pourcentage, de 50% en 50%, enregister la reduction sur le même fichier et sans fermer Paint, rechercher le fichier, clic droit, propriété, voir si le poid du fichier est inferieur à 45 ko...voilà


Sujet : condensateur Nouveau De Totolagalène  Le 03-05-2009 à 21:53 sta

    Trop compliqué pour moi. J'ai ouvert paint et j'ai un crayon pour dessiner! [:Hi:]


Sujet : condensateur Nouveau De Totolagalène  Le 03-05-2009 à 22:17 sta

    Je l'ai réduite à 5,70Ko. je ne peux l'envoyer, cette image est JPEG; elle provient d'un scan sur mon imprimante. [:Hi:]


Sujet : condensateur Nouveau De Masterorion  Le 03-05-2009 à 22:31 cms

Envoie la sur ma boite mail, je la mettrai en ligne autant que faire se peut





Sujet : condensateur Nouveau De Totolagalène  Le 03-05-2009 à 23:14 sta

    J'ai envoyé mais ignore si çà a marché. Merci. [:Hi:]


Sujet : condensateur Nouveau De Masterorion  Le 03-05-2009 à 23:27 cms

Pas reçu.

Sujet : condensateur Nouveau De Totolagalène  Le 03-05-2009 à 23:28 sta

    Pièce jointe:




Sujet : condensateur Nouveau De Masterorion  Le 03-05-2009 à 23:35 cms

Quelqun peut'il me prêter ses lunettes ?





Sujet : condensateur Nouveau De guyguy  Le 03-05-2009 à 23:45 sta

    Bonsoir ... Si le moteur n'est pas un triph ,( donc un monophasé ), et que l'on peut le lancer à la main, décablez le bobinage de démarrage , lancez à la main et mettre sous tension : il devrait tourner ,sauf erreur de cablage.(inversion de fils ).:-)

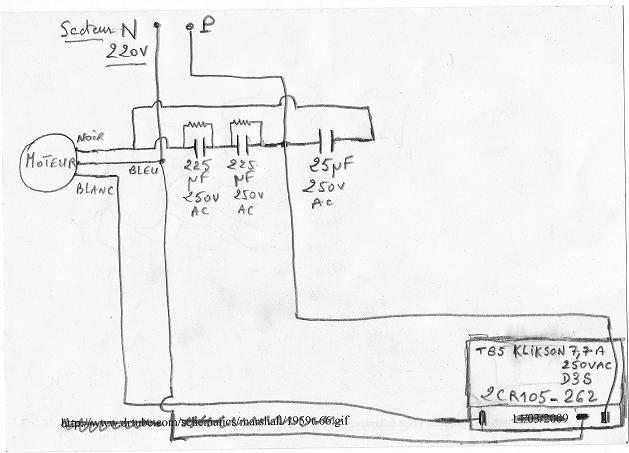

Sujet : condensateur Nouveau De Totolagalène  Le 03-05-2009 à 23:52 sta

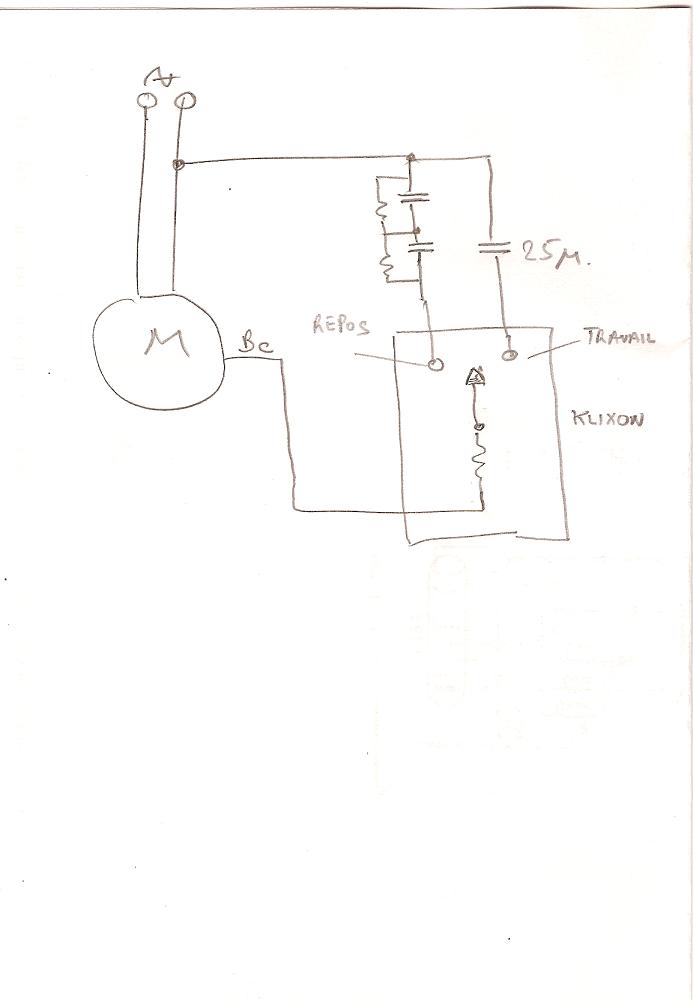

    2ème essai:




Sujet : condensateur Nouveau De guyguy  Le 04-05-2009 à 00:38 sta

    les condos ,c'est peut ètre du 22.5 uf (en AC) . :-)


Sujet : condensateur Nouveau De Totolagalène  Le 04-05-2009 à 00:44 sta

    Non non guyguy, c'est bien 225µF: leur marquage est clair et puis je les ai mesurés. J'ignore ce qu'est le boîtier représenté en bas à droite. [:Hi:]


Sujet : condensateur Nouveau De Totolagalène  Le 04-05-2009 à 00:49 sta

    Le rotor est du même type que celui des anciens moteurs de machines à laver en CA , je crois que c'est ce type qu'on appelle "cage d'écureuil". [:Hi:]


Sujet : condensateur Nouveau De Pierrot du 82  Le 04-05-2009 à 01:21 sta

    Ou le schéma est faux, ou le klixon est mal branché...

    Le klixon est un relais temporisé - 3 secondes - qui déconnecte les capas de démarrage au bout de 3 secondes... c'est un bilame chauffé par le courant qui passe à travers le fil blanc (enroulement permanent du moteur.)

    Tout ça a l'air d'avoir été bricolé par le précédent propriétaire de l'engin qui a bidouillé ce montage à 3 condos : normalement un seul suffit !


Sujet : condensateur Nouveau De Totolagalène  Le 04-05-2009 à 01:37 sta

    Le schéma correspond à ce que j'ai trouvé. Oui ce truc a été bidouillé. Les condos ont bien leur emplacement et mode de fixation d'origine (je ne parle pas de leur câblage). Tu as peut-être mis le doigt sur quelque chose: 3 secondes; c'est environ le temps que le moteur tourne impécablement avant de disjoncter. Je n'ai pas représenté ce disjoncteur qu'il faut réamorcer en appuyant sur son bouton, ni la double poignée qui commande l'interrupteur de démarrage. [:Hi:]


Sujet : condensateur Nouveau De Pierrot du 82  Le 04-05-2009 à 02:18 sta

    Normalement la phase va sur le klixon sur le 1er contact, traverse la résistance chauffante de quelques ohms et le 2ème contact va sur le fil blanc (enroulement permanent du moteur.)

    Le 3ème contact du klixon va sur la capa de démarrage qui va au fil npir (enroulement de démarrage.)

    Comment sont repérés les contacts du klixon (chiffres ou lettres, lesquels ? )

    Comme l'a dit Guy, ton moteur devrait tourner sans le condo de démarrage si tu le lances à la main !


Sujet : condensateur Nouveau De Totolagalène  Le 04-05-2009 à 02:39 sta

    T'es vraiment un cas Pierrot! Merci encore. Je ne peux pas aller plus loin ce soir (ou ce matin) mais ne manquerai pas de prendre en compte tes remarques et n'en reparlerai que mardi. Bonne nuit.:-) [:Hi:]


Sujet : condensateur Nouveau De Masterorion  Le 04-05-2009 à 12:18 cms

Toto, un mail sans objet est un mail qui se retrouve directement orienté dans la section SPAM de la boîte mail, sans passer par la case départ et sans toucher les 20.000 F....

Sujet : condensateur Nouveau De totogalène  Le 04-05-2009 à 15:41 sta

    OK, effectivement je n'avais pas mis de sujet et le truc m'a quand même dit "votre message a b ien été envoyé" Merci de l'info Masterorion, je referai l'essai par curiosité, pas maintenant car je suis chez un beauf à tinqueux. A plus. [:Hi:]


Sujet : condensateur Nouveau De Pierrot du 82  Le 04-05-2009 à 19:49 cms

Vous êtes à Reims tous les deux...





Sujet : condensateur Nouveau De Masterorion  Le 04-05-2009 à 20:06 cms

J'ai verrouillé toutes les portes à double tour...

C'est un joke. Toto peut venir dire bonjour : il est à quelques centaines de mètres à peine de chez moi.



Sujet : condensateur Nouveau De Totolagalène  Le 04-05-2009 à 20:52 sta

    Ah bon!!! J'étais au 48 Avenue Bonaparte ou Napoléon; je ne m'en souviens jamais étant donné que c'était le même type paraît-il. Je n'ai pas vu ces posts chez mon beauf, j'étais reparti vers 18Hrs 30. Masterorion a-tu trouvé une EZ81?


Sujet : condensateur Nouveau De Masterorion  Le 04-05-2009 à 21:02 cms

Fût un moment dans l'après midi où je suis passé pour rentrer chez moi à moins de 100m de l'avenue Bonaparte, qui d'ailleurs est très près de...

Sujet : condensateur Nouveau De Totolagalène  Le 04-05-2009 à 21:04 sta

    De l'avenue Napoléon? :-D [:Hi:]


Sujet : condensateur Nouveau De Totolagalène  Le 04-05-2009 à 21:14 sta

    Dépêche toi de répondre à ma question car la soeur de ma femme qui est en même temps
    la femme de mon beau frère et aussi la fille de mon beau père lui même marié avec la fille du bouc à la mère Tintin , fille qui est par ailleurs ma belle mère vient chez moi demain. Alors çà pourrait faire un bon relais. [:Hi:]


Sujet : condensateur Nouveau De Masterorion  Le 04-05-2009 à 21:19 cms

Quelle belle et grande famille.

La réponse est non : je viens à peine de rentrer et je n'ai pas encore trouvé le temps de m'occuper de quoi que ce soit qui touche à la radio. En prime j'ai un teppaz sur le feu, dont hélas la cellule piezzo type éco est raide morte... Faut que j'y songe avant qu'il ne brûle



Sujet : condensateur Nouveau De f1ftp  Le 04-05-2009 à 21:24 sta

    un mail sans objet est un mail qui se retrouve directement orienté dans la section SPAM de la boîte mail, sans passer par la case départ et sans toucher les 20.000 F....
    Dit Nico c'est pour ca que tu ne répond pas à mes mail8-()8-()


Sujet : condensateur Nouveau De Totolagalène  Le 04-05-2009 à 21:25 sta

    Pour une fois qu'il y avait une ouverture! [:Hi:]


Sujet : condensateur Nouveau De Masterorion  Le 04-05-2009 à 21:49 cms

Tu m'as envoyé des mails Philippe ???

J'étais en vacances de toute façon, ce qui implique de n'avoir pas forcément d'accès à toutes mes boites mail.

Envoie moi ton # de téléphone...





Sujet : condensateur Nouveau De Adams  Le 05-05-2009 à 09:41 sta

    Bonjour
    En lisant les differents commentaires je verrais bien un montage de ce genre,le 25 µF servant a maintenir le Klixon en position travail.




Sujet : condensateur Nouveau De aldon  Le 05-05-2009 à 10:42 sta

    Bonjour
    Ci joint le schema de cablage de votre machine ,il faut un 125 micro pour le démarrage et un 25 micro pour le fonctionnement normal .

 Fichier
.PDF



Sujet : condensateur Nouveau De Totolagalène  Le 05-05-2009 à 14:21 sta

    Bonjour. Merci beaucoup aldon. En vl'à une info qu'elle est intéressante! Celà pourrait en fin expliquer la présence des 3 condos: les 2 de 225µf en série qui feraient celui de 125 et le 3ème (au moins 2 fois plus gros en volume) de 25µF. Sur ce schéma lequel serait C1, (et C2 l'autre) ? Merci encore. [:Hi:]


Sujet : condensateur Nouveau De Totolagalène  Le 05-05-2009 à 14:51 sta

    Merci aussi à Adams dont je n'avais pas vu le post. Le schéma d'aldon est différent, lequel est le bon SVP? [:Hi:]


Sujet : condensateur Nouveau De aldon  Le 05-05-2009 à 14:52 sta

    c est dit au dessus c1 25 micro et c2 125 marche permanente


Sujet : condensateur Nouveau De aldon  Le 05-05-2009 à 14:55 sta

    annulez le message du dessus
    je me suis trompé je ne me suis pas relu c1 25 micro marche normale et c2 125 micro démarrage voila ce que c est que de faire deux choses en même temps.


Sujet : condensateur Nouveau De Totolagalène  Le 05-05-2009 à 15:00 sta

    Merci beaucoup aldon. Je vais de ce pas voir si je peux repérer les 3 picots du "klixon".
    [:Hi:]


Sujet : condensateur Nouveau De Totolagalène  Le 05-05-2009 à 15:50 sta

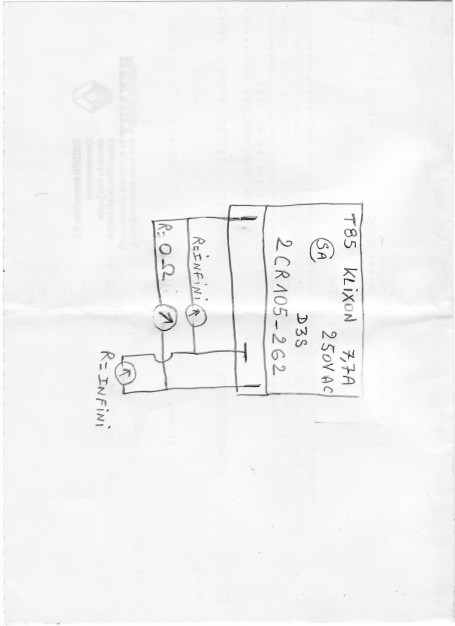

    Pas de repères sur les 3 cosses du klixon. Voici ce que çà donne a l'ohmètre. Comment brancher ce bidule SVP par rapport au schéma d'aldon?





Sujet : condensateur Nouveau De Totolagalène  Le 05-05-2009 à 16:00 sta

    Excusez moi: Attention au torticoli. J'en profite pour remercier caféric qui m'a décoincé en me permettant de réduire et d'envoyer mon premier document sur le forum. Merci aussi à Pierrot du 82 qui a parlé de VSO Image Resizer que je viens de télécharger pour envoyer ce document. J'ai maintenant l'embarras du choix mais les spécialistes vont me dire SVP lequel des 2 il est préférable d'utiliser. (Le 2ème me paraît plus simple mais qualité ?)
    :o) [:Hi:]


Sujet : condensateur Nouveau De Totolagalène  Le 05-05-2009 à 16:04 sta

    Celui de caféric est avec Paint.


Sujet : condensateur Nouveau De aldon  Le 05-05-2009 à 16:14 sta

    vso ,mais trouvez une ancienne version la nouvelle est chiante avec les rappels de 2 fenetres

    je regarde si j ai un repérage de relais démarrage à 3 plots

    alain


Sujet : condensateur Nouveau De Totolagalène  Le 05-05-2009 à 16:40 sta

    OK pour VSO, alors j'ai bien fait de répondre non quand il m'a demandé si je voulais la nouvelle version. Pour le klixon, je m'autorise à penser que les 2 cosses qui affichent 0 ohms entre elles seraient celles repérées 3 et 4 sur le schéma d'aldon et le problème se résumerait alors à savoir s'il y a un sens à respecter pour ces 2 cosses (pour ma p'tite tête je dirais non sur un circuit en alternatif mais...). [:Hi:]


Sujet : condensateur Nouveau De Adams  Le 05-05-2009 à 19:20 sta

    Bonsoir

    En tapant la référence du Klixon sur Google on trouve le scheme qu'Aldon vous a donné.
    Je pense que le Klixon est HS,à mon avis au repos il devrait y avoir une résistance tres faible entre les 3 bornes.

    Vous pouvez vous dépanner en le retirant et en mettant un interrupteur à poussoir la ou vont les bornes 1 et 2 du Klixon sur lequel vous appuierez une seconde pour démarrer.


Sujet : condensateur Nouveau De Pierrot du 82  Le 05-05-2009 à 19:23 cms

Et si le kliwon était mort ?





Sujet : condensateur Nouveau De Pierrot du 82  Le 05-05-2009 à 19:26 cms

Coiffé au poteau par Adams !

Sujet : condensateur Nouveau De aldon  Le 05-05-2009 à 19:42 sta

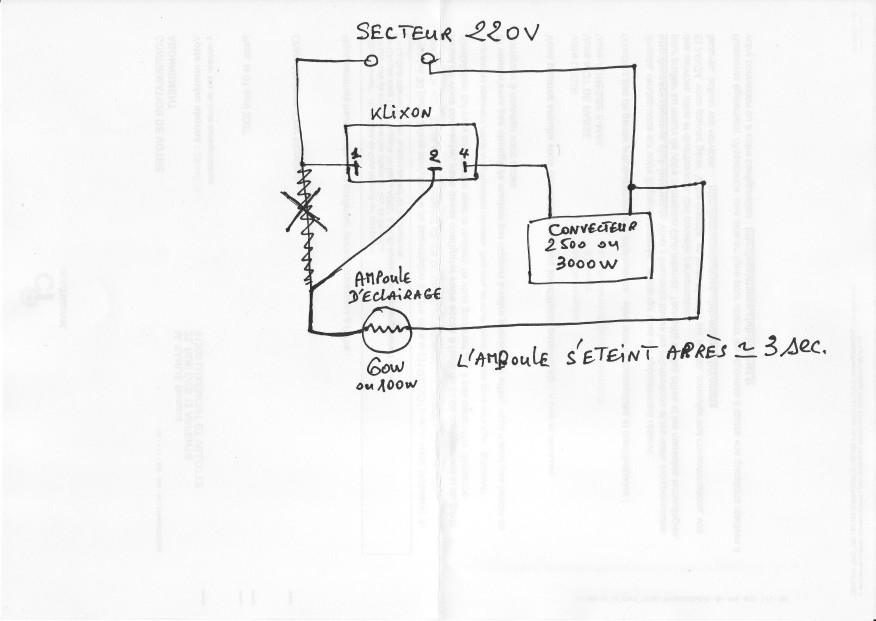

    Vous pouvez essayer de le faire fonctionner en manuel avec un poussoir a fermeture (dans le circuit 125 micro)et vous relachez au bout de 2 ou 3 secondes apres le démarrage ,ne pas les laisser trop longtemps en service ils exploseraient.
    un relais de démarrage pour 7 ampéres doit couter aux environs de 15 euros sinon vous faites comme sur les anciennes machines un poussoir de démarrage dans le circuit condo de démarrage


Sujet : condensateur Nouveau De Totolagalène  Le 05-05-2009 à 19:54 sta

    Merci pour vos dernières infos. Peut-être une dernière question: J'ai sonné les 3 phases du moteur entre elles, j'ai 3,8 - 1,5 - et 5,3 ohms. Est-ce grave Docteurs? [:Hi:]


Sujet : condensateur Nouveau De aldon  Le 05-05-2009 à 21:06 sta

    oui c est normal sur 2 bobinages ,déja en faisant cela vous avez repéré le commun et les 2 bobines ce type de moteur comprenant une phase principale (3.8)qui occupe 2/3 des encoches, et la phase auxiliaire (1.5)occupant le tiers restant. Le nombre de spires de la phase auxiliaire est en général le double de celui de la phase principale, sa section étant la moitié de celle de la phase de marche, les condos de démarrage et de fonctionnement dovent se trouver sur cette bobine auxiliaire (1.5)
    Allez aux essais ,demain
    Alain


Sujet : condensateur Nouveau De Totolagalène  Le 05-05-2009 à 21:25 sta

    Merci Alain. Puisque le Klixon est mort, je remonte tout et ferai l'essai avec un bouton poussoir (Un gros "Télémécanique") . J'ai des anciens relais "Télémécanique" temporisés, ouverts et d'autres fermés au repos, çà pourrait aussi aller et quel temps avant ouverture du contact? [:Hi:]


Sujet : condensateur Nouveau De Pierrot du 82  Le 05-05-2009 à 21:33 cms

3 secondes, c'est écrit sur le Klixon !





Sujet : condensateur Nouveau De Totolagalène  Le 05-05-2009 à 21:40 sta

    Merci Pierrot. Quel imbécile! (Il y a un point entre les 2). J'avais pris çà pour une espèce de référence, le D devant 3S est trompeur mais maintenant je pense qu'il veut dire delay.[:Hi:]


Sujet : condensateur Nouveau De C. Denis  Le 05-05-2009 à 22:10 sta

    Désolé de vous contredire Aldon mais le bobinage principal est celui qui présente la résistance la plus faible et le bobinage auxiliaire (à mettre en série avec le condensateur) la résistance la plus élevée ( diamètre de fil plus faible). Pour le relais de démarrage, se méfier d'une chose certains d'entre eux n'ont pas de ressort de rappel et c'est la pesanteur qui ramène l'armature au repos, ce qui veut dire bien respecter la position verticale du relais avant de conclure qu'il est mort. la résistance nulle correspond dans ce cas à la bobine qui est placée en série avec le moteur, c'est uniquement avec la forte intensité de démarrage que le relis se colle et branche le condo de démarrage en parallèle sur le permanent de 25µF, quand le moteur est lancé l'intensité diminue et le relais se décolle et déconnecte le condo de 125µF. C'est un système très utilisé dans les clim et Pac des années 80, à l'époque ou EDF fournissait 160 à 180 V au lieu des 220 V attendus ! dans ces conditions faire démarrer en charge un motocompresseur de 2,5 kW, c'était du sport !


Sujet : condensateur Nouveau De aldon  Le 05-05-2009 à 22:51 sta

    C est vrai pour les bobines c est l inverse j ai fait la meme erreur pour les condos je ne me relis pas , touts les cireuses et autres machines à disque ont ce type de démarrage j ai un ami qui avait une entreprise de poncage de parquets et autres sols et toutes ses machines(Clarcke) avaient ce montage ou le poussoir fugitif combiné à l inter.
    La bobine du relais est tres faible en résistance il me semble 0.5 ou 1 ohm ,vous avez du la trouver au multimètre.(l intensité double au démarrage avec ces machines)
    C est vrai j avais une clim carrier qui avait ce montage.


Sujet : condensateur Nouveau De Totolagalène  Le 05-05-2009 à 23:13 sta

    Je ne sais plus :-( Mon Klixon (voir mon test de 15hrs30) n'est pas mort? Je l'ai fait dans la même position que sur la machine par coïncidence. Avec une loupe j'ai trouvé 3 chiffres: de gauche à droite 1, 2, 4. N"y a-t-il pas une combine pour le tester en dynamique sur l'établi? [:Hi:]


Sujet : condensateur Nouveau De aldon  Le 05-05-2009 à 23:37 sta

    avec une résistance de convecteur électrique de 2500 w on arrive à le faire coller et on peut tester le contact


Sujet : condensateur Nouveau De Totolagalène  Le 05-05-2009 à 23:44 sta

    J'en ai en rab au sous-sol (peut-être des 3000w). Ne serait-ce pas abuser que de vous demander un petit croquis? :-( [:Hi:]


Sujet : condensateur Nouveau De C. Denis  Le 06-05-2009 à 00:20 sta

    vous pouvez peut être aussi essayer en mettant le relais tête en bas, avec certains ça fonctionne( pour tester le contact !)


Sujet : condensateur Nouveau De Totolagalène  Le 06-05-2009 à 00:25 sta

    Ce serait çà:


Sujet : condensateur Nouveau De Totolagalène  Le 06-05-2009 à 00:27 sta

    Raté




Sujet : condensateur Nouveau De Totolagalène  Le 06-05-2009 à 00:30 sta

    A l'endoit c'est mieux




Sujet : condensateur Nouveau De Pierrot du 82  Le 06-05-2009 à 00:51 sta

    Je pense qu'il faut inverser l'ampoule et le convecteur....


Sujet : condensateur Nouveau De C. Denis  Le 06-05-2009 à 00:52 sta

    oui, la tempo de 3 secondes veut dire que c'est le système annoncé par Pierrot du 82 qui est le bon. il faut donc brancher l'enroulement principal à la place du convecteur et le condo 125 µF sur la borne 2 et l'enroulement auxiliaire. il reste une chose qui me chagrine c'est que 3,8 ohm pour l'enroulement auxiliaire ça me parait peu mais après tout c'est peut être bon quand même, il faudrait connaitre la puissance nominale du moteur ?


Sujet : condensateur Nouveau De Totolagalène  Le 06-05-2009 à 01:18 sta

    Je veux seulement tester le Klixon comme indiqué çi-dessus par aldon. La continuité 0,0 Ohms est entre les cosses 1 et 4. [:Hi:]


Sujet : condensateur Nouveau De Adams  Le 06-05-2009 à 10:28 sta

    Bonjour
    Le Klixon semble bon,le moteur tourne,on a l'impession que la panne vient du mauvais cablage.
    Si ça ne marche pas avec le bon cablage rétabli,il ne reste plus que le disjonteur incorporé au moteur à suspecter.
    Il faudrait savoir pourquoi l'engin a été bricolé.


Sujet : condensateur Nouveau De aldon  Le 06-05-2009 à 14:20 sta

    Bonjour
    Je reviens voir ou en est le moteur ,je suis allé voir si il restait des infos chez mon pote au sujet des machines ,il avait trois types de puissance 1000-1200-1500 nous avons retrouvé des valeurs de résistance mesurées lors des pannes (comme il est pas du tout électricien il marquait tout sur un cahier) pour un 1200 un enroulement à 2 ohms et un a 4.2 ohms pour un 1500 1.8 et 4 donc vos valeurs semblent plausibles .
    De plus il m a rappellé que les machines qui avaient le contacteur couplé a la poignée amorcaient se détruisaient en faisant des court circuits et nous avions rajouté des relais à coté des condos et il n a plus eu de problème de ce coté la.


Sujet : condensateur Nouveau De Totolagalène  Le 06-05-2009 à 14:28 sta

    Bonjour . Merci aldon. Est-ce que mon crobard çi-dessus pour tester le Klixon est bon? [:Hi:]


Sujet : condensateur Nouveau De aldon  Le 06-05-2009 à 14:51 sta

    oui cela semble bon puisque cela fonctionne ,
    sur les relais de ses machines il y avait n°1 une borne faston double pour raccorder le
    -n° 2 démarrage -n° 3 bob princ -n° 4 phase alim


Sujet : condensateur Nouveau De Totolagalène  Le 06-05-2009 à 21:58 sta

    Bonsoir. Aldon, il y a eu incompréhension de ma faute. Je n'ai pas fait le test avec le convecteur, j'ai écrit sur le schéma "l'ampoule s'éteint après environ 3 secondes" ce n'était pas une affirmation mais une question (je me suis mal exprimé). Pouvez vous me dire SVP si je peux tester le Klixon conformément à ce croquis ou si, comme Pierrot l'a envisagé, inverser ampoule et convecteur? [:Hi:]


Sujet : condensateur Nouveau De aldon  Le 06-05-2009 à 23:20 sta

    Bonsoir
    Essayez ......si c est inversé l ampoule ne permettra pas au relais de se coller donc vous essayerez l autre position , avec 2 recepteurs il n y a pas trop de risque puisque vous ne déplacez qu une seule polarité .
    Et reperer le point commun ou se branche la phase


Sujet : condensateur Nouveau De Totolagalène  Le 06-05-2009 à 23:45 sta

    OK merci , je teste le Klixon dès que possible. [:Hi:]


Sujet : condensateur Nouveau De Totolagalène  Le 07-05-2009 à 16:16 sta

    Bonjour. Qui connaît l'allemand? Sur le schéma trasmis par aldon le 5/05 à 10hrs 42, les
    3 fois 2 lettres figurant sur les fils près du moteur pourraient elles être des abréviations de couleurs et lesquelles SVP? [:Hi:]


Sujet : condensateur Nouveau De f1ftp  Le 07-05-2009 à 19:16 sta

    bl : blau > bleu
    rt : rot > rouge
    sw :schwartz : noir


Sujet : condensateur Nouveau De Totolagalène  Le 07-05-2009 à 21:19 sta

    Merci f1ftp. Celà confirme que ce schéma correspond à une version différente de celle de ma machine. J'ai noir, bleu et blanc. [:Hi:]


Sujet : condensateur Nouveau De Totolagalène  Le 09-05-2009 à 21:33 sta

    Bonsoir. Je suis coincé. Je ne pige pas le principe de fonctionnement du Klixon.Celui-çi est représenté avec son contact ouvert au repos (comme c'est la norme chez nous de présenter les schémas au repos). Pour moi ce contact devrait être fermé au repos et s'ouvrir après quelques secondes quand le moteur est lancé et couper le condo de démarrage. Alors comment peut-il "alimenter" le condo de démarrage? Je serais ravi que les spécialistes m'expliquent. Merci. [:??:] [:Hi:]


Sujet : condensateur Nouveau De Phil  Le 09-05-2009 à 21:41 sta

    Ben oui, le klixon ça fait pouet pouet !


Sujet : condensateur Nouveau De Marcel Bourguinet  Le 09-05-2009 à 23:09 sta

    Bonsoir,

    Vous trouverez toutes les explication ici


Sujet : condensateur Nouveau De Totolagalène  Le 09-05-2009 à 23:27 sta

    Merci beaucoup Marcel. Très intéressante doc sur les différents type de moteurs. J'ai même trouvé l'explication sur le Klixon: en fait le contact se ferme lorsqu'on met la machine sous tension et se réouvre quand le moteur est lancé. Quel phénomène ce Klixon! [:Hi:]


Sujet : condensateur Nouveau De aldon  Le 10-05-2009 à 00:05 sta

    Bonsoir
    c est l intensité au démarrage qui fait coller le relais du klixon c est pour cela que l on fait un essai avec une résistance de 2500 ou 3000w pendant 5 ou 6 secondes juste pour savoir si il se colle ensuite il se décolle au bout de 3 secondes dans votre cas.


Sujet : condensateur Nouveau De Totolagalène  Le 10-05-2009 à 00:14 sta

    Oui, maintenant que je sais que le contact du Klixon se colle puis se décolle; çà devient logique par rapport au schéma de la machine. Je tiens et vais tester ce relais hors machine avec convecteur et ampoule, afin d'éliminer toute autre cause due à la machine. Merci. Je vous aviserai de la suite. [:Hi:]


Sujet : condensateur Nouveau De C. Denis  Le 10-05-2009 à 00:47 sta

    Toto, relisez ce que je disais le 5/5 à 22h10. les deux bornes passantes correspondent probablement à la bobine d'intensité qui ferme le contact et connecte le condensateur de démarrage ( le temps en général est de l'ordre de 3/10 de seconde) tant que nécessaire et le déconnecte quand l'intensité redevient celle de fonctionnement en ne gardant que le condo de 25µF en service permanent. la marque "klixon" fait tout de suite penser à un bilame thermique parce que c'est un constructeur mondialement connu de sécurités thermique à bilames mais je suppose qu'ils ont pu fabriquer autre chose sans ces bilames !
    aussi veillez bien à la position de ce relais pendant les essais ( ni couché ni retourné) car c'est souvent la gravité qui sert de ressort de rappel.


Sujet : condensateur Nouveau De Totolagalène  Le 10-05-2009 à 01:21 sta

    Exact C. Denis. C'était écrit "dans le cas d'une résistance nulle..." Cà n'a pas fait tilt. J'avais surtout retenu votre message pour l'identification des bobinages en fonction de leurs résistances ohmiques qu'aldon avait indiquée à l'envers par mégarde. Mille excuses et merci beaucoup à vous aussi. Je vais poursuivre... [:Hi:]


 Retour aux sujets

Rubriques du site

Gamme 1

- Galerie TSF - Mesure ancienne - Littérature - Trucs et astuces - Marquage composants - Tubes Brochages - Achat Vente - Forum - Liens utilesCe site vous
a aidé ?

Gamme 2

- Je cherche - Offre - Tendances - Palais des Glaces - Upload -

Gamme 3

- Archives - Schémathèque - Glossaire technique - Glossaire patoisant - Journaux - Remerciements -
