Sujet : Radiola SA5910 Nouveau De Jean Roland  Le 09-05-2009 à 21:34 sta

    Bonjour,

    Mon voisin viens de m'apporter un tuner AM/FM Stéréo Radiola SA5910 en me demandant s'il était encore possible de le réparer.
    Renseignements pris, il est équivalent au Philips 22RH781 année 1968/69.
    Après les premières investigations, voici le diagnostic : carrosserie générale en bon état - canal droit muet - canal gauche ne fonctionne qu’à bas volume, au-delà, c’est incompréhensible - chuintement sur les trois bandes AM, donc aucune station présente - pour la FM c’est OK.
    A mon humble avis, il ne devrait pas être trop difficile de le remettre sur pied. Pour ce faire, il me faudrait son schéma, si des fois quelqu’un l’avait.
    Merci d’avance.


Sujet : Radiola SA5910 Nouveau De aldon  Le 10-05-2009 à 10:00 sta

    Bonjour
    Manuel de service

    ø http://www.oudio.nl/22rh781.htm" target="_blank">781


Sujet : Radiola SA5910 Nouveau De jackoe  Le 10-05-2009 à 11:30 cms

Celle-ci ira mieux : http://www.oudio.nl/22rh781.htm

Sujet : Radiola SA5910 Nouveau De Jean Roland  Le 10-05-2009 à 11:59 sta

    Bonjour,

    Et bien voilà, il ne me reste plus qu'a remercier vivement cette collaboration.

    J'en connais un qui sera heureux d'ici quelque temps (le voisin).

    J’ai commencé le dépanage, et pour bien débuter, les transistors AD161 et AD162 du canal droit sont HS. A suivre…


Sujet : Radiola SA5910 Nouveau De jackoe  Le 10-05-2009 à 13:00 cms

Tiens, j'ai une question incongrue à poser : sachant que les transistors au géranium sont fuitards comme quatre, donc pas très bons, à priori, par quoi peut-on remplacer des AD161 et 162 en matière de transistors au silicium sans tenir compte des boitiers et autres considérations restauratoires ?

Sujet : Radiola SA5910 Nouveau De f1ftp  Le 10-05-2009 à 13:38 sta

    Si tu mets du silicium à la place des AD161/162 il va faloir modifier la polar de tout l'étage de sortie :-D


Sujet : Radiola SA5910 Nouveau De Pierrot du 82  Le 10-05-2009 à 14:37 sta

    Puisqu'il y a un ampli, ce n'est pas un tuner, mais un ampli-tuner ou un récepteur ! [:!!:]

    Pour la question germanium --> silicium, 100% d'accord avec F1FTP, il faut reconcevoir tout l'ampli....;-)


Sujet : Radiola SA5910 Nouveau De MICHEL  Le 10-05-2009 à 15:23 sta


    On peut trouver encore aujourd'hui une paire de AD 161 / AD 162 appairés ?8-()


Sujet : Radiola SA5910 Nouveau De Pierrot du 82  Le 10-05-2009 à 15:30 sta

    Pas vraiment besoin qu'ils soient appairés !


Sujet : Radiola SA5910 Nouveau De f1ftp  Le 10-05-2009 à 15:49 sta



Sujet : Radiola SA5910 Nouveau De Pierrot du 82  Le 11-05-2009 à 00:08 sta

    Tu vas faire monter l'enchère, c'est malin ! [:ouin:]


Sujet : Radiola SA5910 Nouveau De Jean Roland  Le 11-05-2009 à 09:06 sta

    Merci Pierrot...:o(


Sujet : Radiola SA5910 Nouveau De f1ftp  Le 11-05-2009 à 19:50 sta

    Bon si on peu plus répondre aux questions:o( et puis tout le monde sur ce forum a besoin de AD161 n'est il pas :-D


Sujet : Radiola SA5910 Nouveau De Adams  Le 11-05-2009 à 20:43 sta

    Bonsoir

    "Tiens, j'ai une question incongrue à poser : sachant que les transistors au géranium sont fuitards comme quatre, donc pas très bons, à priori, par quoi peut-on remplacer des AD161 et 162 en matière de transistors au silicium sans tenir compte des boitiers et autres considérations restauratoires ? "
    Pour répondre à Jackoe:

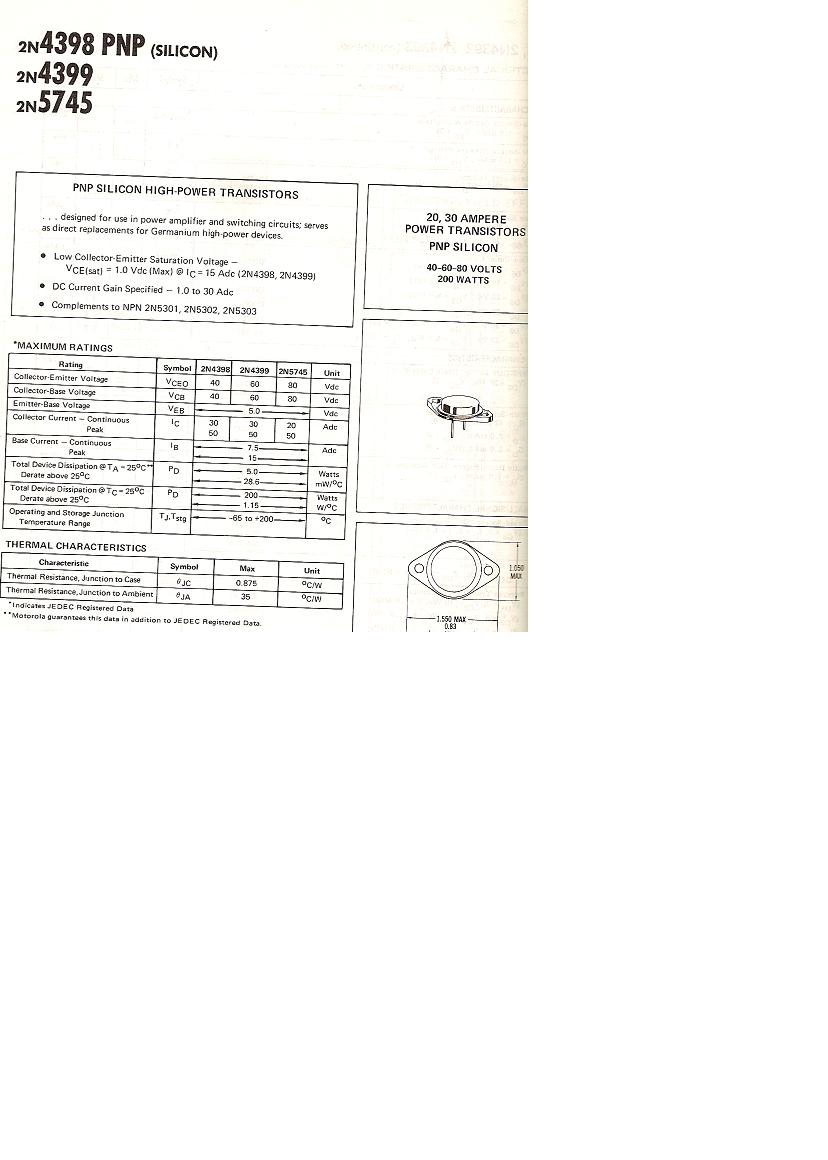

    J'ai vu ça dans un catalogue Motorola,le 2N4399 est un 30 A,il faudrait l'essayer dans un ampli équipé d' AD 149,il devrait tenir !




Sujet : Radiola SA5910 Nouveau De Jean Roland  Le 11-05-2009 à 21:34 sta

    Pour f1ftp,

    Dans mon empressement, je m'y suis mal pris. Je répondais à Pierrot au sujet de la rectification faite en ce qui concerne cet appareil. C'est bien un ampli-tuner et là aussi, j'avais écrit le post un vite.

    Le dépannage avance. Dans le canal gauche, un transistor préampli HS et une résistance 1 Ohm coupée dans la ligne des AD161/AD162.


Sujet : Radiola SA5910 Nouveau De Pierrot du 82  Le 11-05-2009 à 22:01 sta

    Les transistors au germanium ont un courant de fuite non négligeable, mais rien de catastrophique, il suffit d'en tenir compte, mais on ne peut pas les remplacer par des silicium sans recalculer tout le schéma... 8-)


Sujet : Radiola SA5910 Nouveau De Jean Roland  Le 11-05-2009 à 22:44 sta

    Oui, tout à fait, puisque les tensions de seuil ne sont pas les même pour le germanium et le silicium.
    Par curiosité, j'ai fait des mesures de fuite sur les deux AD161/AD162 valides, pour chacun la valeur se situe aux alentours de 80 microA. Lorsque je fait une mesure sur les BC148 et 149 qui sont donc des siliciums, le courant inverse est = à 0.


Sujet : Radiola SA5910 Nouveau De Jean Roland  Le 29-06-2009 à 21:38 sta

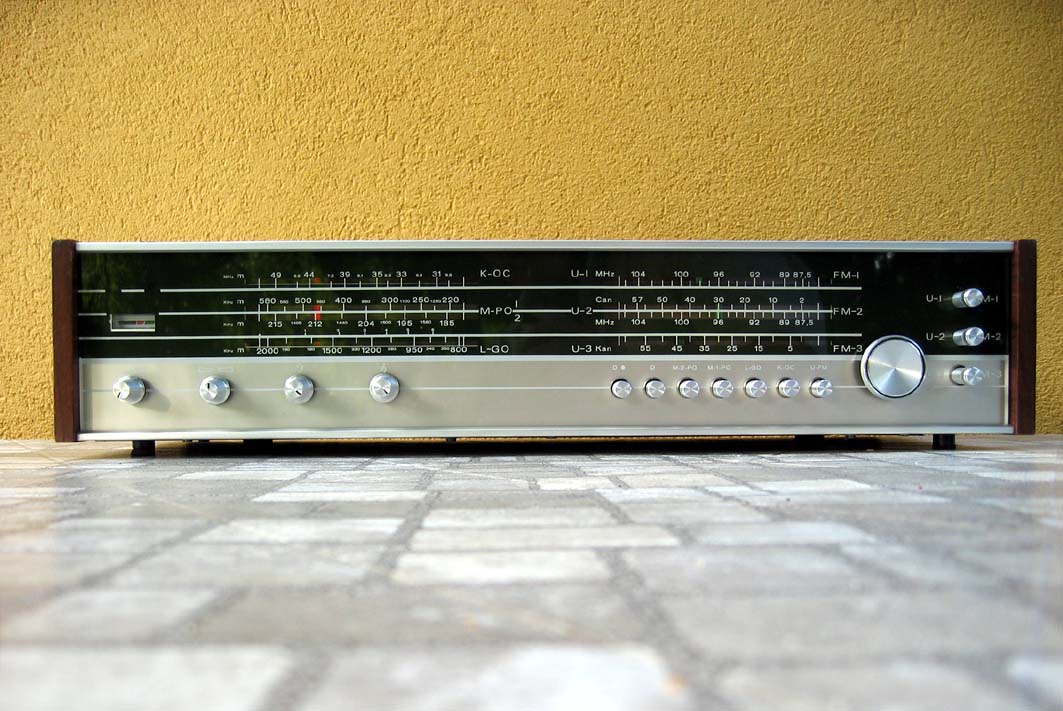

    Voilà, cet appareil est à nouveau en état de marche comme à ses débuts. Cerise sur le gâteau… le voisin me l’a offert !

    Un détail à retenir tout de même. Le voyant stéréo était HS (lampe E10 6V/50mA), et il n’y avait pas de stéréo. Normal, ce voyant se trouve en série dans l’alimentation collecteur du transistor qui injecte le 38 kHz dans le primaire du transformateur séparateur des canaux GD.
    Une façon de montage qui n’a pas du faire l’unanimité par la suite.

    Je remercie encore les intervenants, qui par le schéma et la fourniture des transistors de puissances, m’on permis de mener à bien cette restauration.




Sujet : Radiola SA5910 Nouveau De Jean Roland  Le 29-06-2009 à 21:41 sta

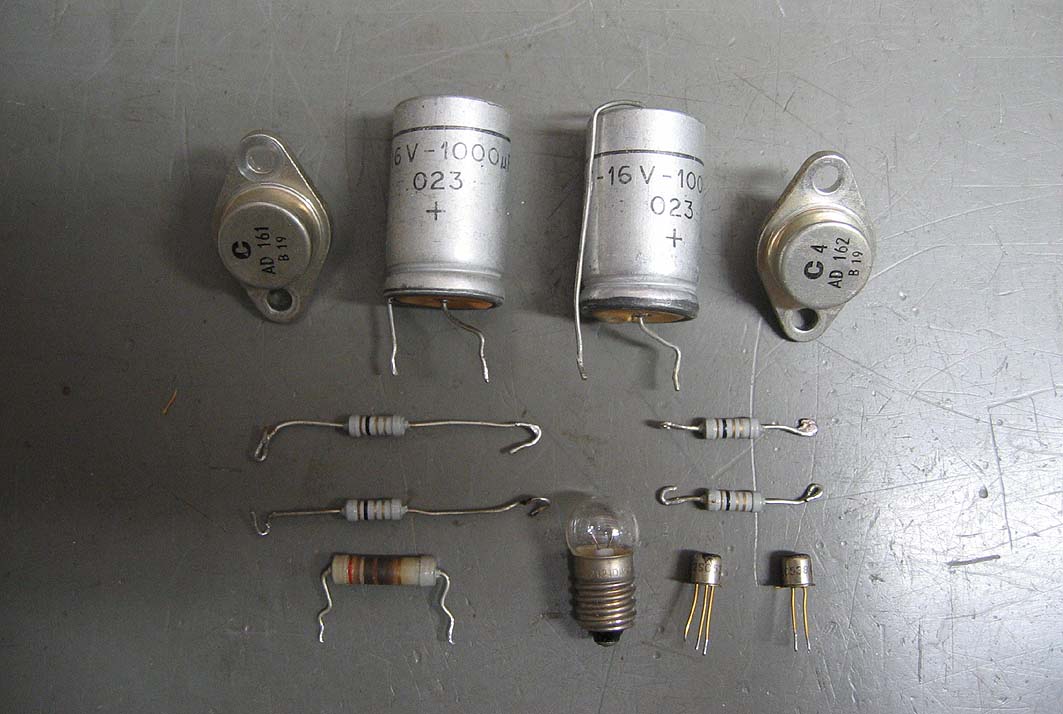

    Les éléments HS.




Sujet : Radiola SA5910 Nouveau De fred0955  Le 21-11-2011 à 23:12 sta

    bonjour
    je recherche le schemas electrique du radiola sa5910 puis du philips 22rh781
