Sujet : Pathé macaroni 856 Nouveau De caferic  Le 10-05-2009 à 11:29 sta

    Bonjour, tout le monde
    En ce dimanche couvert, j'ai décidé d'aller à la pêche, seulement les nuages ne le voyaient pas de cette oreille, et pour m'em.....r, ils ont lachés leurs flottes sur mes petites épaules.

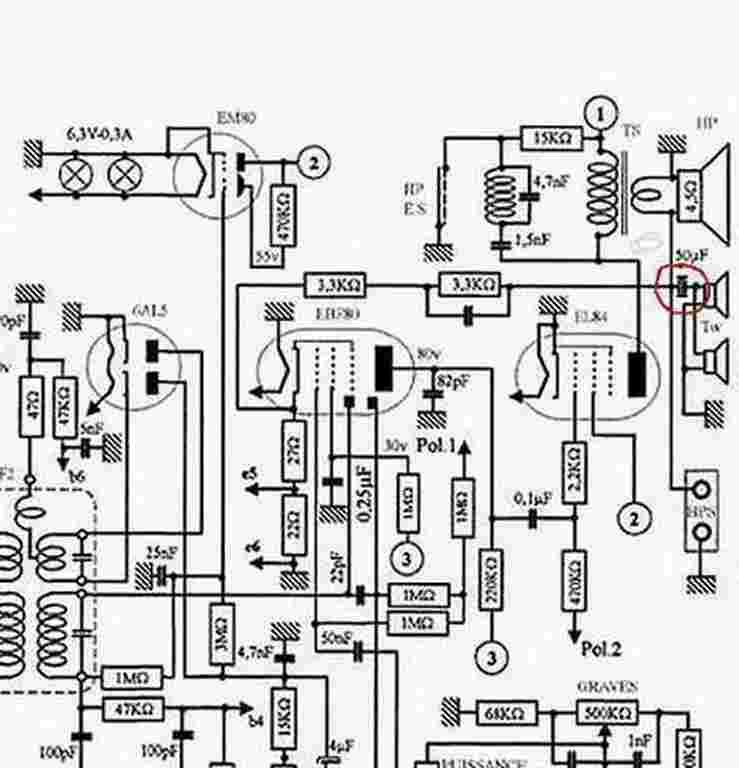

    Donc, retour maison ... et réparation du poste, mais hélas un condos (entouré en rouge)récalcitrant m'ennuie, sur le shéma on ne vois pas bien le sens de polarité et sur le poste non plus ... quelqu'un sait-il ?

    Aprés toutes les mesures faites (à 10V prés), tout va bien seulement la el84 chauffe beaucoup trop à mon gout,(peut pas laisser les doigts plus de 2 s), et il ne me reste plus que ce condo à changer ...


    Merci
    Eric




Sujet : Pathé macaroni 856 Nouveau De caferic  Le 10-05-2009 à 12:42 sta

    El84 - tension de pollar. sur le schéma : -5.5 v et moi -6.85v ... pas grave hein ?


Sujet : Pathé macaroni 856 Nouveau De f1ftp  Le 10-05-2009 à 12:53 sta

    Pour le condo je dirai chimique bipolaire,facile à faire avec 2X 100µ en série avec les deux - ensemble
    La polar me semble correcte.La EL84 chauffe [:??:] ben oui c'est comme ca ,on peut même se bruler les doigts :-D


Sujet : Pathé macaroni 856 Nouveau De jackoe  Le 10-05-2009 à 12:54 cms

Moi, j'aime bien les polars quand il y a de la tension  ...

Sujet : Pathé macaroni 856 Nouveau De MICHEL  Le 10-05-2009 à 13:06 sta


    Bien vu

    Les polars noirs ont la capacité de générer des tensions, c'est courant; avec quelquefois des accrochages dus à des résistances.

    Bon, je referme le Vermot:-D


Sujet : Pathé macaroni 856 Nouveau De caferic  Le 10-05-2009 à 13:45 sta

    De la resistance, il en fait ce poste !!, le son en radio est trés faible, alors que, par la prise PU il me semble correct..., de plus juste quelques stations sont reçus, 1 en PO et 2 en FM, je pense que je suis bon pour un alignement !!!

    Une question me turlupine, je ne trouve rien dans mes docs pour m'expliquer !!
    quel est le rôle de la 6AL5 ?


Sujet : Pathé macaroni 856 Nouveau De Pierrot du 82  Le 10-05-2009 à 14:29 sta

    6AL5 : détecteur FM (détecteur de rapport ou discriminateur)

    La sortie BF en FM se fait par le point milieu de la bobine, puis la résistance de 47 phms ou 470, c'est flou, située à gauche de la 6AL5.


Sujet : Pathé macaroni 856 Nouveau De caferic  Le 10-05-2009 à 16:47 sta

    Bonjour Pierrot et merci

    Je vais voir ça tout de suite, pour le reste je pense avoir droit à un réalignement, mais seulement, ce n'est pas pareil que les poste des années 30 !! les transfos MF possèdent 4 noyaux ??!!

    Je vais essayer de voir si je trouve quelque chose sur le moyen de régler ce bazard ...


Sujet : Pathé macaroni 856 Nouveau De caferic  Le 10-05-2009 à 22:27 sta

    ça y est !, j'ai trouvé ... une resistance et un condo sur la ECH81, il y a du mieux en FM - OC - PO mais rien en GO, mais je vais trouver ...

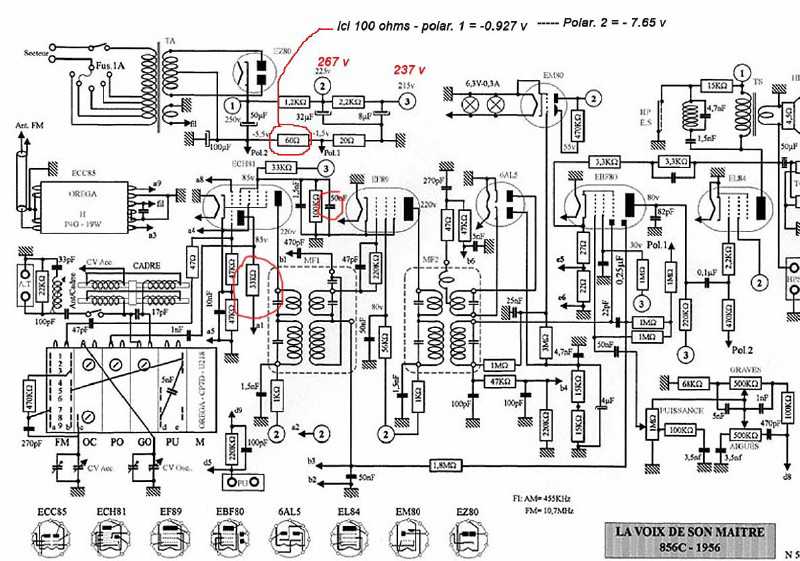

    Je joins le schémas pour voir les composant changé avec le rélévée des tension principale, en polarisation 2 je trouve que -0.9v pour -2.5v ... est-ce grave docteurssss




Sujet : Pathé macaroni 856 Nouveau De caferic  Le 11-05-2009 à 16:56 cms

Alors... les composants changés avec le relevé des tensions principales !!!

il faut que j'arrête ...



Sujet : Pathé macaroni 856 Nouveau De caferic  Le 17-05-2009 à 21:06 sta

    Bon, voilà, il re-fonctionne, tout les condos et les resistances entourées, certaines coupées et d'autre la valeur a sérieusement changée ...voir schéma joint.




Sujet : Pathé macaroni 856 Nouveau De caferic  Le 17-05-2009 à 21:11 sta

    Et puis en démontant pour nettoyer, j'ai vu que le HP était traversé par un truc bizarre ...

    Avez-vous déjà vu cet appareil sur les HP ? Qu'est-ce ???





Sujet : Pathé macaroni 856 Nouveau De caferic  Le 17-05-2009 à 21:11 sta

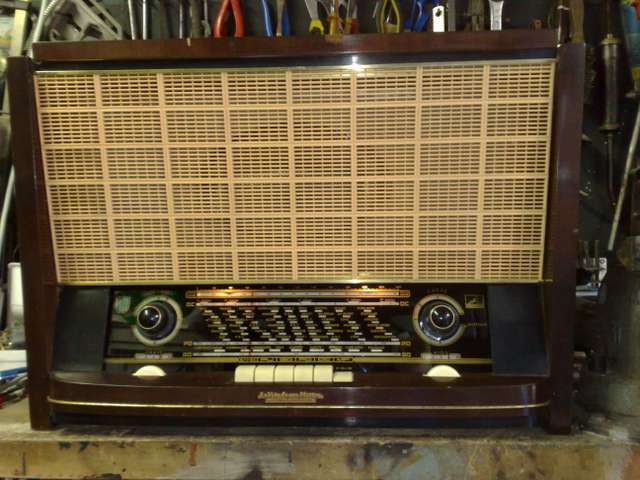

    Bon, et voilà le poste fini ...




Sujet : Pathé macaroni 856 Nouveau De Masterorion  Le 17-05-2009 à 21:38 cms

Tweeter électro-acousti  que me semble t'il

Sujet : Pathé macaroni 856 Nouveau De Pierrot du 82  Le 17-05-2009 à 21:56 sta

    Tu veux dire double cône ? ;-)


Sujet : Pathé macaroni 856 Nouveau De Masterorion  Le 17-05-2009 à 22:01 cms

non, pas exactement, enfin tout dépend du cône


Sujet : Pathé macaroni 856 Nouveau De MICHEL  Le 17-05-2009 à 22:50 sta


    Déjà vu, le ressort vibre avec le son; une sorte de réverb mécanique pour donner un effet de profondeur.

    Mais pas probant du tout [:??:]


Sujet : Pathé macaroni 856 Nouveau De caferic  Le 17-05-2009 à 22:51 sta

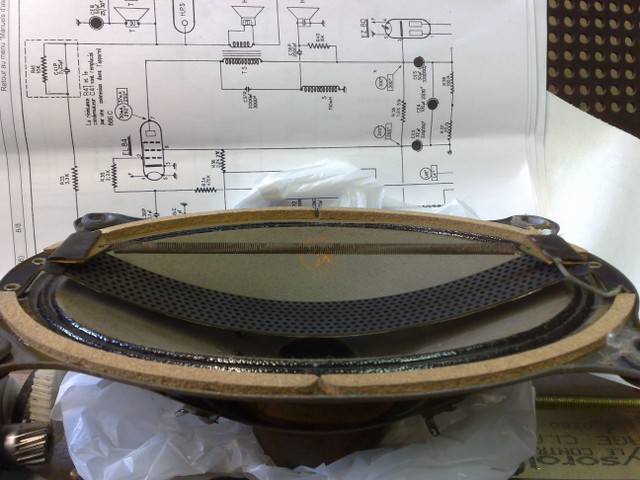

    comme les accord divergent, voici une photo de face...




Sujet : Pathé macaroni 856 Nouveau De caferic  Le 17-05-2009 à 23:02 sta

    En fait, le fil gris que l'on vois sur la photo, est alimenté par une petite bobine prise sur le transfo de sortis en parallèle avec le HP principal et les tweeters, il est soudé sur une lamelle de cuivre ou laiton et le ressort tend cette lamelle...

    Reverbération ??


Sujet : Pathé macaroni 856 Nouveau De Masterorion  Le 17-05-2009 à 23:09 cms

Voilà, on m'a rafraichi la mémoire : la bande incurvée devant le HP est un HP électro-statique. C'est ce mot là. C'est pour les aigües...

Ces postes ont 4 HP, système de mise en relief du son appélé RSI.





Sujet : Pathé macaroni 856 Nouveau De caferic  Le 17-05-2009 à 23:20 sta

    Merci tout le monde... je vais me coucher moins con !!!

    Bonne nuit
