Sujet : câble d'ampli Nouveau De dominique  Le 12-05-2009 à 13:57 sta

    Bonjour à tous,

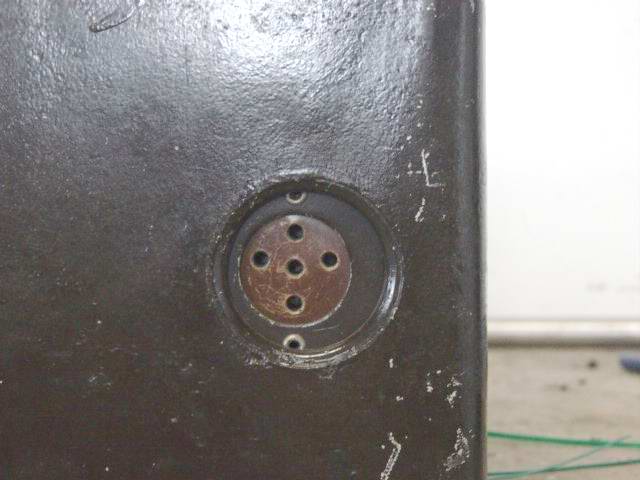

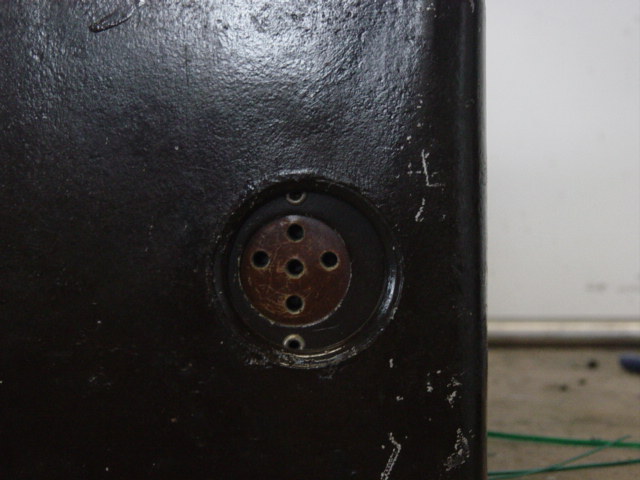

    Je suis à la recherche d'un câble d'ampli/HP d'un vieux projecteur de cinéma Pathé Natan de 1933.
    Le câble partant de l'ampli est à 5 broches et je pense qu'il va vers le HP.
    Si vous savez où je peux m'en procurer un ou si il existe un substitu ???

    Je vous joint une photo

    merci pour votre aide, je galère depuis un moment avec mes câbles.




Sujet : câble d'ampli Nouveau De gilbert  Le 12-05-2009 à 14:33 sta

    Je pense avoir un connecteur de ce type sur un vieil electrophone, avec un bout de cable qui va avec .
    Vérification et réponse ce soir, a la maison


Sujet : câble d'ampli Nouveau De dominique  Le 12-05-2009 à 20:41 sta

    Merci Gilbert, j'attends avec impatience !!


Sujet : câble d'ampli Nouveau De Gilbert  Le 12-05-2009 à 21:32 sta

    Désolé, Dominique, après vérification, ce connecteur est femelle et à trois broches !
    Je n'ai pas retrouvé le connecteur mâle qui aurait peut-être fait l'affaire !


Sujet : câble d'ampli Nouveau De Pierrot du 82  Le 12-05-2009 à 21:37 sta

    Il me semble qu'il y aurait plus de réponses avec une photo plus claire...

    [:!!:]


Sujet : câble d'ampli Nouveau De René  Le 13-05-2009 à 09:48 sta

    Si le diamètre des broches est bon, un culot de lampe européenne devrait coller non ?


Sujet : câble d'ampli Nouveau De Jacques (webmestre)  Le 13-05-2009 à 10:25 sta

    En tout cas cela y ressemble fort, auquel cas un ancien support câblé de ses fils et rempli de résine ferait parfaitement l'affaire.


Sujet : câble d'ampli Nouveau De Pierrot du 82  Le 13-05-2009 à 19:15 cms

Voici une photo (un peu) plus claire...







Sujet : câble d'ampli Nouveau De guyguy  Le 13-05-2009 à 19:28 sta

    Bonsoir , Le HP es-t-il à 5 fils ? , le socle es-t-il cablé en entier ? [:??:]


Sujet : câble d'ampli Nouveau De dominique  Le 13-05-2009 à 21:42 sta

    Merci à tous.
    1) Je ne sais pas ce qu'est une lampe européen !!
    2) je n'ai pas le HP, et le socle et complètement câblé


Sujet : câble d'ampli Nouveau De Gilbert  Le 13-05-2009 à 22:20 sta

    Dominique,
    Il n'est pas nécessaire de savoir ce qu'est une lampe européenne, il suffira de récuperer le socle d'une de ces lampes, hors de service, qu'un membre du forum n'hésitera surement pas à vous envoyer ( je n'en dispose pas autrement ce serait chose faite)

    Pour la suite des évènements, il serait utile que vous nous communiquiiez la liste des lampes qui équipent votre ampli. Attention pas de doigts ou de coups de chiffon sur les références des lampes qui s'effacent facilement: une loupe si nécéssaire[:Hi:]


Sujet : câble d'ampli Nouveau De dominique  Le 14-05-2009 à 19:06 sta

    Merci Gilbert,
    Les lampes de l'ampli sont :

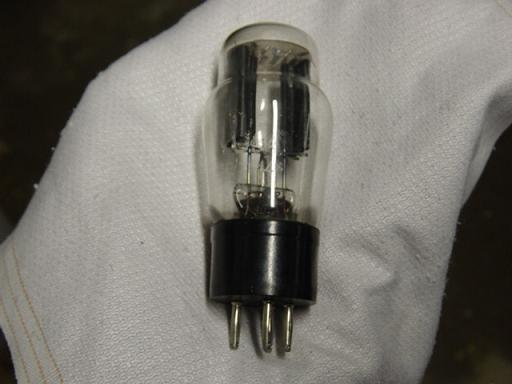

    1) VU64/OE11446 ou 445 (c'est un peu effacé)

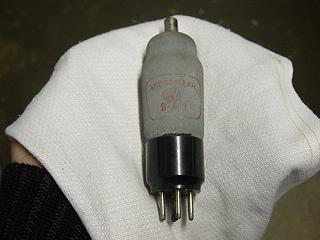

    2) 9-A1 avec 5 broches et embout sur la tête pour placer le fil, elle correspond à celle de sortie de l'ampli mais ça bouge dedans (cassée??) de marque MIOROMESCH.

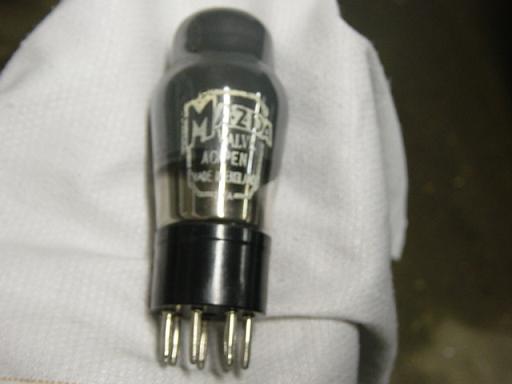

    3) MAZDA AC/PEN P8159.
    + 2 grands tubes que je n'ose pas forcer

    Comment faire avec la lampe 5 broches pour la raoccorder à l'HP ??


Sujet : câble d'ampli Nouveau De Gilbert  Le 14-05-2009 à 19:23 sta

    On peut avoir des photos??


Sujet : câble d'ampli Nouveau De dominique  Le 14-05-2009 à 19:44 sta

    Gilbert,
    Je vous l'envoie par messagerie car elles sont trop volumineuses (250Ko chacunes)


Sujet : câble d'ampli Nouveau De Gilbert  Le 14-05-2009 à 22:18 sta

    Les photos de Dominique, réduites avec Paint ( info pour Dominique )




Sujet : câble d'ampli Nouveau De Gilbert  Le 14-05-2009 à 22:40 sta

    Ca serait bien d'avoir aussi une photo du cablage ( dessous) notamment du connecteur en question![:Hi:]


Sujet : câble d'ampli Nouveau De dominique  Le 15-05-2009 à 18:26 sta

    Vos désirs sont des ordres Gilbert

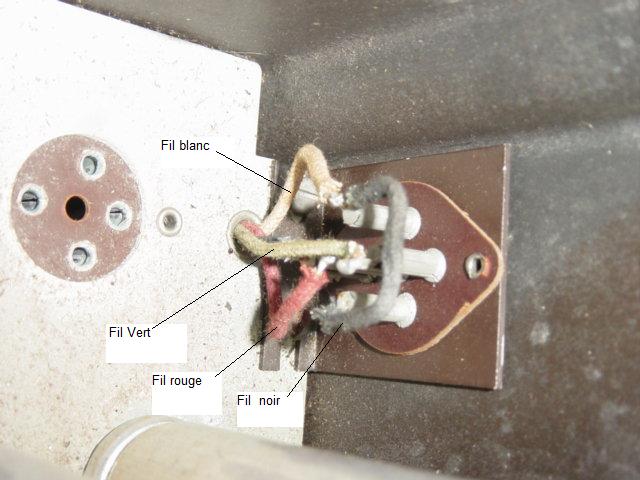

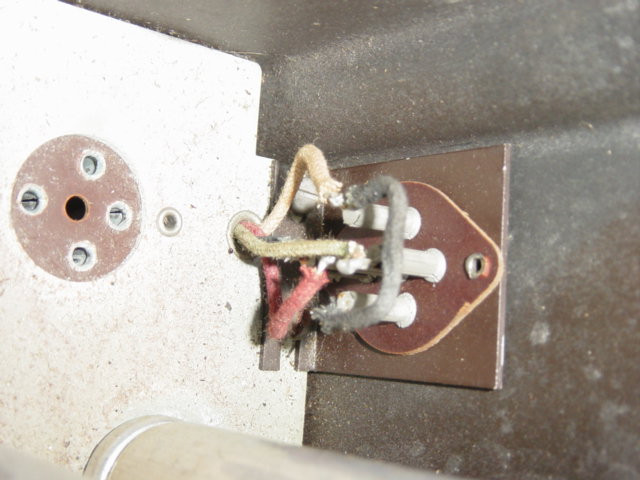

    Voilà une photo du cablage mais l'accès est difficile





Sujet : câble d'ampli Nouveau De Gilbert  Le 15-05-2009 à 19:47 sta

    Je ne donne d'ordres à personne (en dehors du boulot !) et surtout pas à la maison !:-D
    Donc Dominique:
    -est-ce que la lampe de ta dernière photo pourrait aller sur ton connecteur HP ?
    Auquel cas tu saurais comment te procurer un connecteur mâle ! Euh ...peut-être pas utile de bousiller cette lampe pour récuperer le culot !!!!
    - sympa la photo du cablage sauf que le but était d'identifier d'ou viennent les fils qui arrivent sur le connecteur...maintenant nous savons qu'ils viennent d'un passe cable!Ca fait pas beaucoup avancer le schmilblik !
    Donc si tu veux que nos experts t'éclairent, trouve nous: soit une photo soit un dessin des fils, montrant l'autre extrémité !

    On va y arriver, patience !


Sujet : câble d'ampli Nouveau De dominique  Le 15-05-2009 à 20:50 sta

    Le culot va bien sur le connecteur de sortie d'ampli ...
    ;-)
    Je crois de la lampe est HS car lorsque je la bouge un peu, un truc se balande dedans [:ouin:]
    Je vais tenter de faire un beau dessin....c'est pas gagné [:??:]


Sujet : câble d'ampli Nouveau De dominique  Le 16-05-2009 à 19:48 sta

    Salut Gilbert,

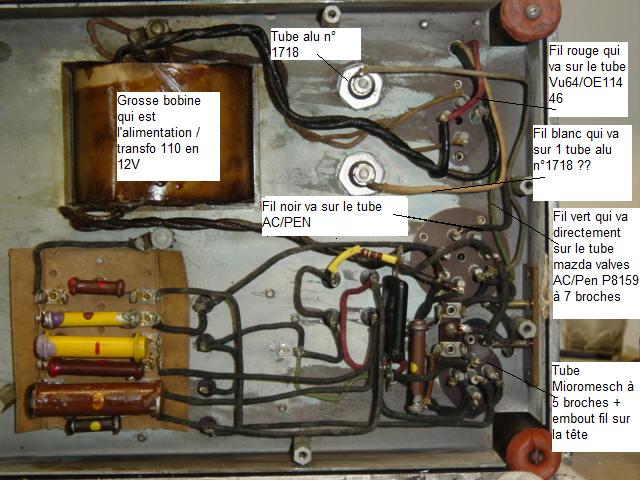

    Mieux q'un schéma, j'ai mis des photos du cablage en essayant d'être le + précis possible.
    Je reste à ta dispo pour faire le chasseur d'image:-D:-D.
    A bientôt
    Dom




Sujet : câble d'ampli Nouveau De Kalbounet Junior  Le 16-05-2009 à 20:34 sta

    Pourquoi pas des fiches bananes, en attendant ?


Sujet : câble d'ampli Nouveau De dominique  Le 16-05-2009 à 22:17 sta

    J'y est pensé mais je ne sais comment raccorder les 5 fiches avec les 2 d'un HP !!!:o(
    J'suis nul...je sais


Sujet : câble d'ampli Nouveau De Gilbert  Le 16-05-2009 à 22:58 sta

    Dominique,
    Comme je te l'ai dit je ne suis pas beaucoup plus expérimenté que toi ! Cependant il doit te manquer non seulement le HP, mais aussi le transfo de sortie qui va avec. Ce qui explique la présence des cinq fils ( deux suffiraient pour un HP seul )

    Je vais essayer de dessiner le schéma de cablage, d'après ta photo, pour y voir plus clair.
    Ca permettra de déterminer quels types de transfo et HP il te faut;


Sujet : câble d'ampli Nouveau De Pierrot du 82  Le 16-05-2009 à 23:55 sta

    Ou aussi le HP plus la bobine d'excitation....

    Ça ferait 4 fils.


Sujet : câble d'ampli Nouveau De Totolagalène  Le 17-05-2009 à 00:12 cms

Dur s'il n'a ni HP à excitation, ni self de filtrage en remplacement, ni de transfo de sortie adapté au tube final et à son HP. Il (ou elle?) ne pourra rien faire Dominique.

Sujet : câble d'ampli Nouveau De Kalbounet Junior  Le 17-05-2009 à 07:43 sta

    Avant tout il faudrait une photo complète du châssis et du cablage (si c'est possible) pour savoir exactement a quoi cela correspond, et s'il manque réellement la self et le transfo de sortie...


Sujet : câble d'ampli Nouveau De dominique  Le 17-05-2009 à 18:40 sta

    Bonjour à tous et merci du temps consacré :-):-)

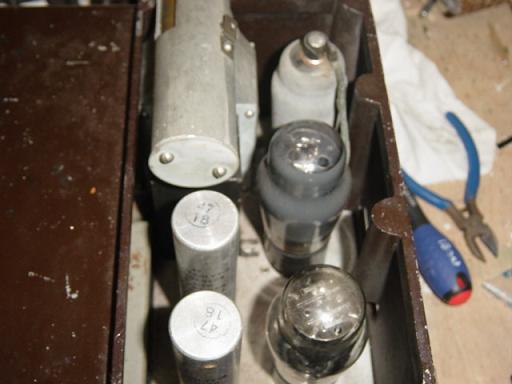

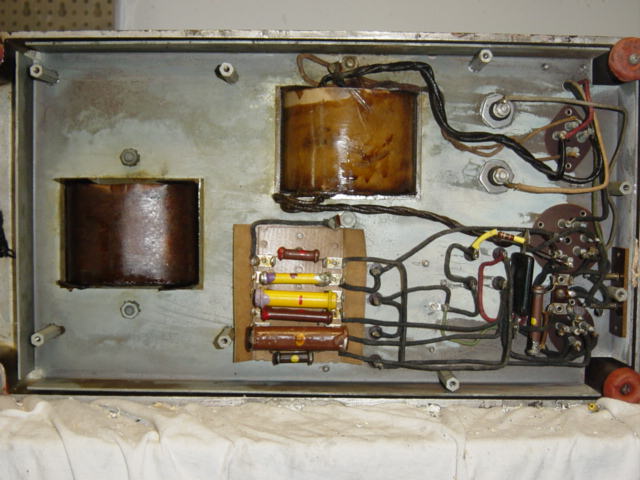

    Je viens de rajouter un photo supplémentaire du cablage complet, en plus de la première photo, il y a juste une bobine (qui doit correspondre au transfo pour le moteur.

    J'ai essayé les fiches bananes, elles sont trop grosses.

    Je sais juste que généralement sur les projecteur sonnore, il y a juste un câble qui relie l'ampli à l'HP et tout est intrégré à l'ampli.

    A bientôt
    Dom




Sujet : câble d'ampli Nouveau De Gilbert  Le 28-05-2009 à 21:41 sta

    Malgrré mes recherches je n'ai pas trouvé autrechose qu'un tube d'oscillo, avec
    une référence OE....
    Quelqu'un a une idée sur ce qu'est le tube relevé par Dominique? ( VU64 / OE11446 )
    Dominique tu peux reverifier cette référence sur le tube ?


Sujet : câble d'ampli Nouveau De jackoe  Le 30-05-2009 à 08:52 cms

Quel diamètre de fiche banane conviendrait-il ?

Sujet : câble d'ampli Nouveau De f1ftp  Le 30-05-2009 à 19:01 sta



Sujet : câble d'ampli Nouveau De Gilbert  Le 01-06-2009 à 21:02 sta

    f1ftp

    Il y a des chances que ce soit ça !
    Je vais reprendre le relevé de schéma sur cette base. Juste avec les photos, c'est pas commode.
    Est-ce que quelqu'un au vu des références de lampes peut indiquer à Dominique des caractéristiques de TS. De toutes façons ça va commencer par là !

    Dominique, ce que tu appelles "tubes alu" sont certainement des condensateurs chimiques qu'il faudra remplacer.Ca n'existe plus sous cette forme là, mais on peut mettre des condensateurs classiques ( bien entendu polarisés également ), la valeur est écrite dessus.
    Toujours là Dominique ?


Sujet : câble d'ampli Nouveau De dominique  Le 06-06-2009 à 15:00 sta

    Coucou,
    Je suis de retour de déplacement !!
    Je me suis procuré une notice d'utilisation du projecteur et sur les schéma le tube est référence en E442
    Sur les tubes en alu, il n'a rien d'inscrit.
    Encore merci de ne pas lâcher l'affaire.
    A bientôt
    Dom


Sujet : câble d'ampli Nouveau De Gilbert  Le 10-06-2009 à 09:32 sta

    Bonjour Dominique,

    J'étais moi-même assez "busy" ces derniers temps.
    Est-ce que tu peux scanner ton schéma et le mettre sur le forum? Y a-t-il des infos sur le transfo de sortie ou sur le haut-parleur?
    Les valeurs des condensateurs chimiques ( tubes alu ) sont sûrement sur le schéma

    Taille max du fichier: 151 ko


Sujet : câble d'ampli Nouveau De dominique  Le 11-06-2009 à 22:37 sta

    Salut Gilbert,
    Toutes les photos sont déjà sur les messages précédents.
    Mais dis moi si tu veux autre chose
    A bientôt
    Dom


Sujet : câble d'ampli Nouveau De Gilbert  Le 12-06-2009 à 09:16 sta

    Bonjour Dominique,

    Tu dis que tu as récupéré le schéma, ça serait bien que tu nous le communique, sur le forum !
    [:Hi:]


Sujet : câble d'ampli Nouveau De dominique  Le 12-06-2009 à 22:38 sta

    Ben non .. j'ai récupéré la notice mais de schéma !!!
    Héé oui je compte toujours sur toi pour m'en faire un beau...

    Dans la notice, il y a le fonctionnement mais rien sur le câblage de l'ampli.

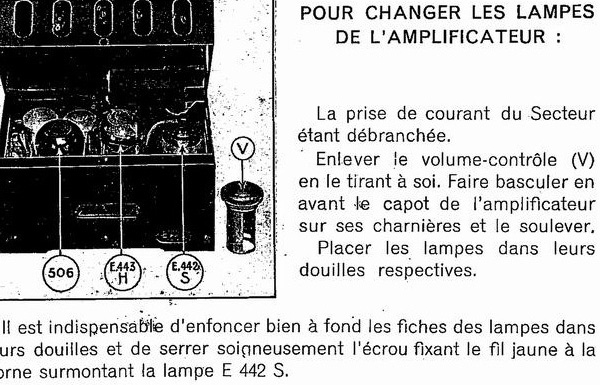

    Je mets le détail des lampes en fichiers joints tiré de la notice schéma en haut à gauche (un peu coupée pour avoir le 150Ko).
    2 lampes sur 3 'allument lorsque je branche l'ampli et l'autre je ne vois pas à travers.
    A bientôt
    Dom
    (je peux transmettre la notice par mail à qui veut !!!)
