Sujet : Noise - Distortion meter General Radio 194x (?) Nouveau De michel rentmeesters  Le 04-06-2009 à 18:07 sta

    Bonjour à tous,

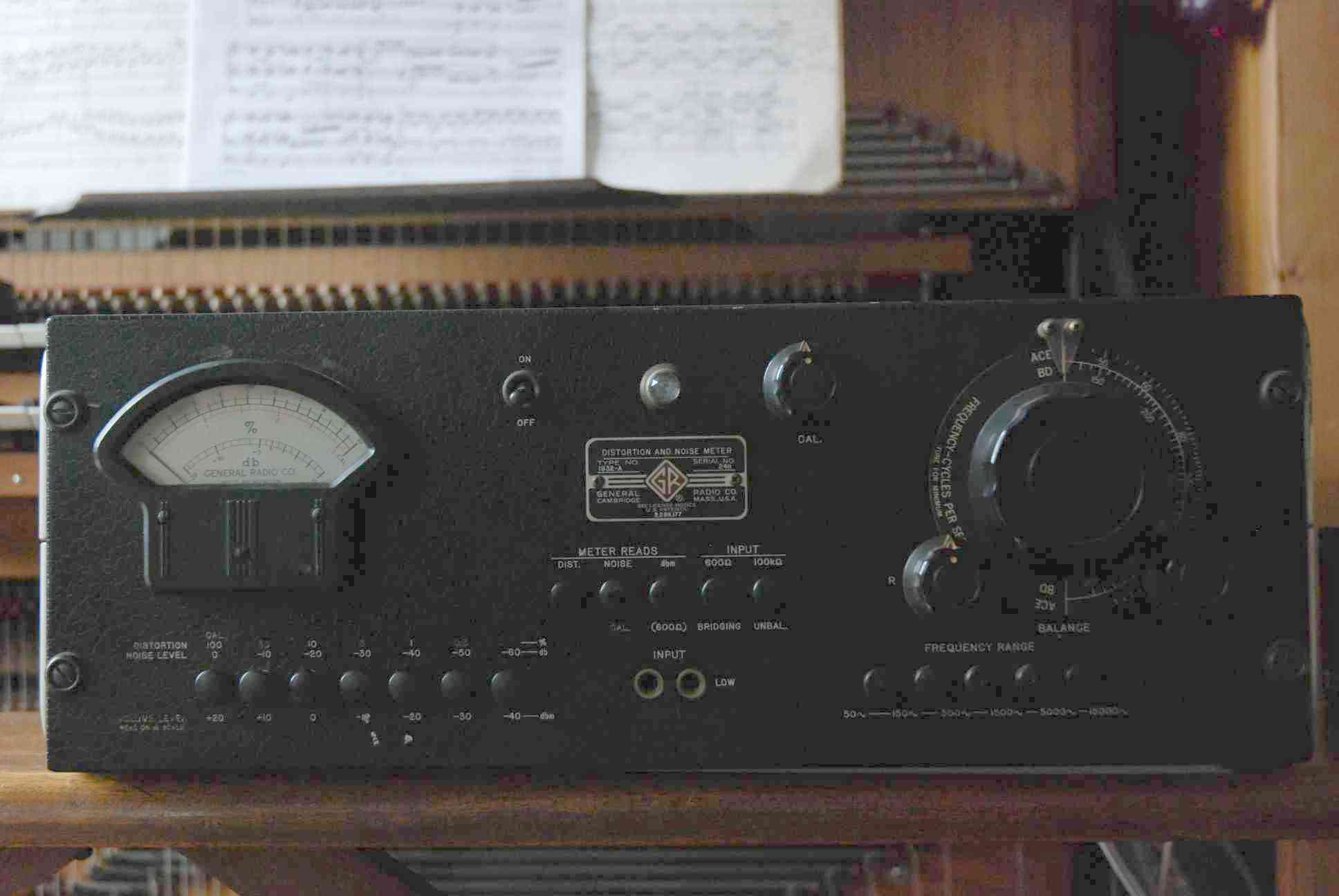

    Voici ma dernière trouvaille, à la brocante de Céroux (en brabant wallon, Belgique) - c'est tout près de chez moi...
    Ma question est relativement simple ... ce sera plus difficile d'y répondre : si une fonction "distortiomètre" est intégrée avec un générateur de fréquences audio, comment fait-on pour mesurer un ampli BF, car je suppose qu'il faut un IN (ce qu' on trouve mais aussi en théorie un OUT (ce qu'on ne trouve pas).
    Sinon, le bouton 600 ohms me fait penser que cet équipement pouvait être utilisé en téléphonie.
    Si quelqu'un a des infos sur cette (belle) machine..
    Dernier détail : même si fabriquée outre-atlantique, elle fonctionne en 220 V...
    Prix : (vous me croirez ou pas) : 3 . (devant témoins)
    J'ai pris chez le même vendeur un géné BF Knight/Allied Radio - Chicago, mais il me semble plus récent, car il utilise des tubes noval. (sans la caisse, 2 )

    Michel




Sujet : Noise - Distortion meter General Radio 194x (?) Nouveau De Jacques (webmestre)  Le 04-06-2009 à 19:10 sta

    Quelle est la référence ?
    Il me semble lire 1832-A mais sans certitude...


Sujet : Noise - Distortion meter General Radio 194x (?) Nouveau De guyguy  Le 04-06-2009 à 19:22 sta

    3E c'est vraiement la crise ! .8-()


Sujet : Noise - Distortion meter General Radio 194x (?) Nouveau De Jacques (webmestre)  Le 04-06-2009 à 19:32 sta

    L'envie de se débarrasser portée par l'un vis à vis d'un objet encombrant et passionnant par l'autre par ses caractéristiques n'a rien à voir avec la crise. C'est le sens premier de la bonne affaire ;-)


Sujet : Noise - Distortion meter General Radio 194x (?) Nouveau De René  Le 04-06-2009 à 20:01 sta

    Je vais peut être dire une bêtise, mais il est possible que ce ne soit nullement un géné BF. C'est simplement un distorsiomètre, non-automatique, qu'il faut donc "accorder manuellement sur la fréquence que l'on mesure.

    L'appellation "Distortion and noise meter" va dans ce sens. Ce explique qu'il n'y a pas de "out".
    LEA en avait des comme cela.
    Il faudrait trouver la doc pour être certain, mais de visu, cela semble coller.


Sujet : Noise - Distortion meter General Radio 194x (?) Nouveau De jackoe  Le 04-06-2009 à 21:02 cms

A priori, on règle la fréquence fondamentale et qu'on mesure la quantité d'harmoniques du signal. Pas besoin de signal de sortie, la mesure se fait avec le galvanomètre...

Sujet : Noise - Distortion meter General Radio 194x (?) Nouveau De Filoch....  Le 04-06-2009 à 21:06 sta

    Bonsoir Michel,

    Derrière ce distorsion meter, j' aperçois quelque chose de familier! pourai-je avoir des petites précisions sur cet instrument! dans ma BAL, si tu le veut, pour ne pas encombrer le forum. ;-)

    Filoch....[:Hi:]


Sujet : Noise - Distortion meter General Radio 194x (?) Nouveau De Adams  Le 04-06-2009 à 21:11 sta

    Bonsoir
    Le spécialiste GR ne va surement pas tarder à se manifester et vous saurez tout.


Sujet : Noise - Distortion meter General Radio 194x (?) Nouveau De Adams  Le 04-06-2009 à 21:34 sta

    Si c'est un 1932 A voir Bama


Sujet : Noise - Distortion meter General Radio 194x (?) Nouveau De michel rentmeesters  Le 04-06-2009 à 22:09 sta

    Merci à tous - sans exception - pour votre intérêt à ce fil.
    1. au webmestre : effectivement il s'agit du 1932 A ;
    2. pour Jackoe et René : tout cela a sans doute l'air très trivial pour vous, mais moué, j'a toujours rien comprené.
    3. Filoch : je vous ai répondu sur un mail séparé ;
    4. Adams : la bonne réponse. Me reste juste à lire toute cette littérature pour comprendre comment ça moueirche.
    Michel.



Sujet : Noise - Distortion meter General Radio 194x (?) Nouveau De michel rentmeesters  Le 04-06-2009 à 22:16 sta

    La vraie question restant : mé késkej peux foutre avec un bibelot pareil dans le cadre du dépannage radjoh ?
    Michel.


Sujet : Noise - Distortion meter General Radio 194x (?) Nouveau De René  Le 04-06-2009 à 23:07 sta

    C'est un appareil plutôt destiné à des mesures sur amplificateurs audio.
    De plus, il faut, pour faire la mesure, disposer d'un géné bf à faible distorsion.


Sujet : Noise - Distortion meter General Radio 194x (?) Nouveau De Pierrot du 82  Le 04-06-2009 à 23:18 sta

    Maitenant, grâce à Adams vous avez la référence et la notice de l'appareil...

    Tout y est expliqué....


Sujet : Noise - Distortion meter General Radio 194x (?) Nouveau De Pierrot du 82  Le 05-06-2009 à 00:43 sta

    Pour l'Histoire, cet apparel est sorti en juin 1949, ingénieur F.D.Lewis

    Il était encore en vente sur le catalogue T en juillet 1965... ;-)


Sujet : Noise - Distortion meter General Radio 194x (?) Nouveau De YM  Le 05-06-2009 à 08:31 sta

    <<
    La vraie question restant : mé késkej peux foutre avec un bibelot pareil dans le cadre du dépannage radjoh ?
    >>

    Absolument rien !
    C'est un bel objet de collection complètement obsolète, on fait mille fois mieux avec un PC et une carte son 8-)

    Yves.
