| Sujet : Clarville E 600 Nouveau | De yarno31 Le 02-07-2009 à 12:31 sta |
|
Je recherche le schéma de la radio Clarville E 600.

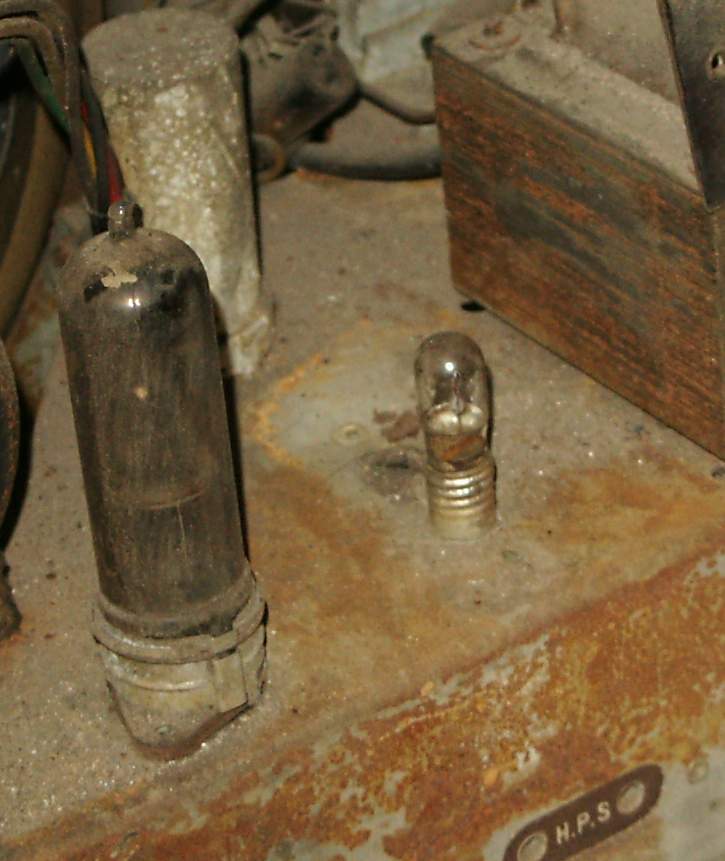

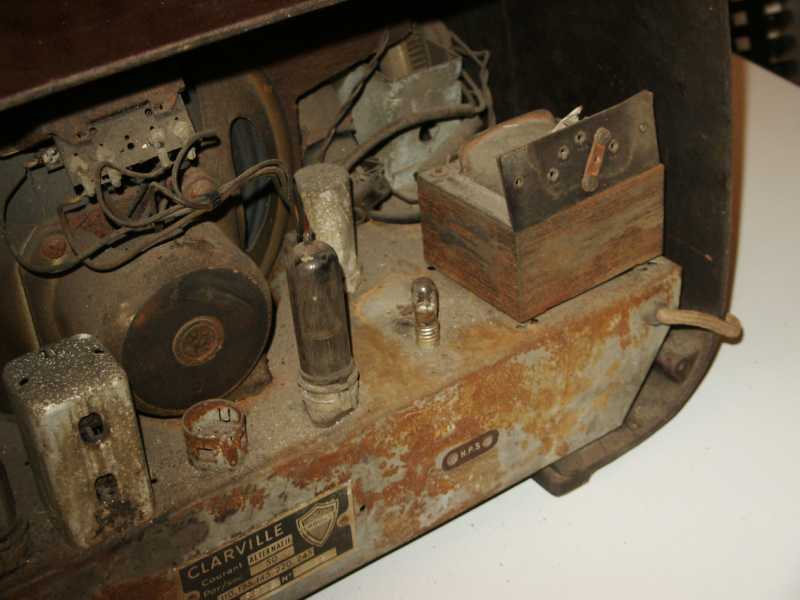

Sur celle que je viens de récupérer, il manque une lampe, et je suis intrigué par la présence d'une ampoule "de cadran" 6,5 V 0.3 A, à l'intérieur, près du transfo... (photos).
Sert-elle de régulateur, grâce à son coeff de température ?
| |
|
| Sujet : Clarville E 600 Nouveau | De christiandu24 Le 02-07-2009 à 13:18 sta |
|
bonjour

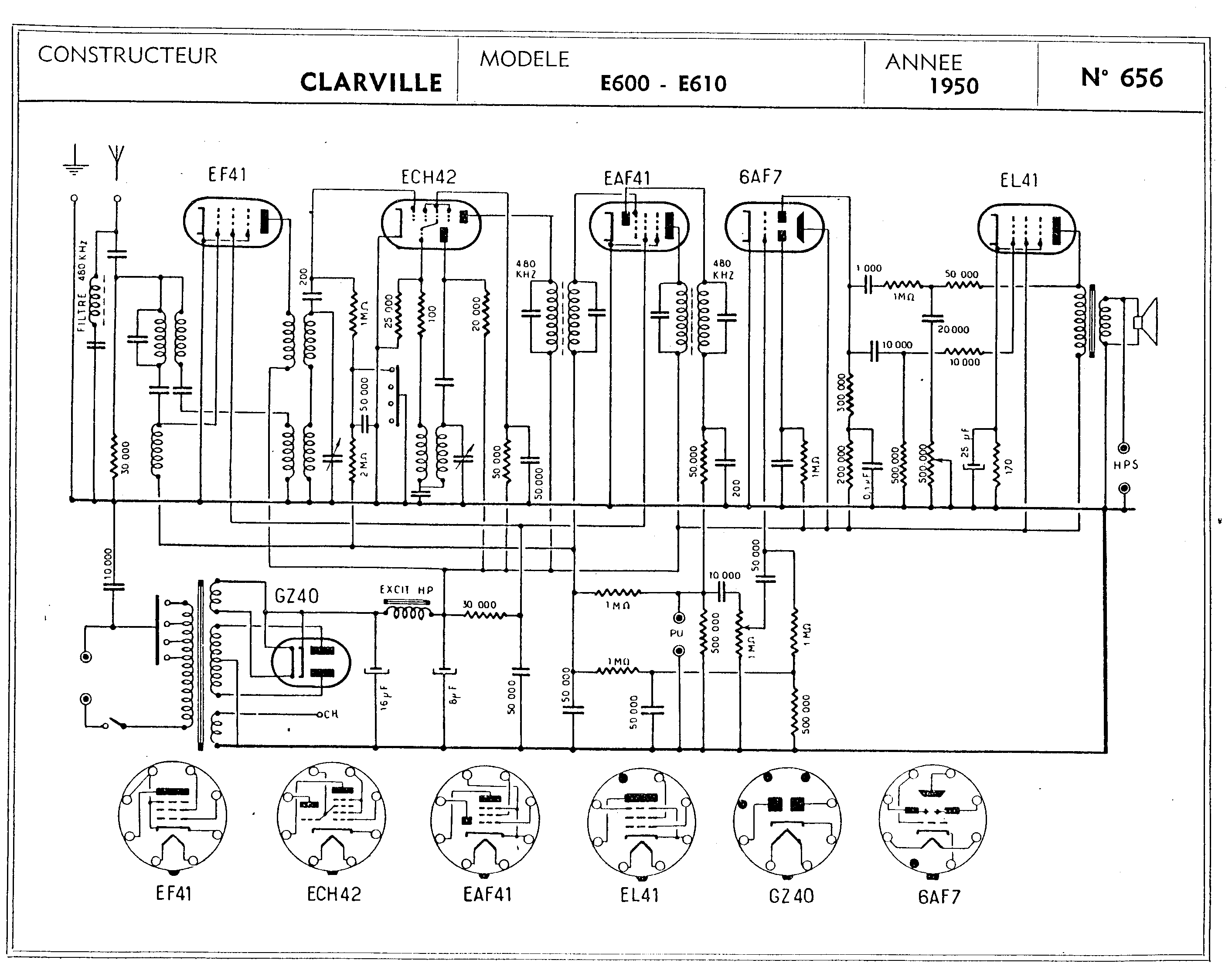

voici le schéma donc facile a savoir a quoi sert la lampe.
christian
| |
|
| Sujet : Clarville E 600 Nouveau | De Pierrot du 82 Le 02-07-2009 à 13:44 sta |
|
Bien que le schéma ne la mentionne pas, cette ampoule de 6,3V doit servir de fusible, et être connectée en série entre le point milieu du transfo HT et la masse...
A noter que l'œil magique 6AF7 sert de préampli BF, une spécialité Clarville :
|
|
| Sujet : Clarville E 600 Nouveau | De Jacques (webmestre) Le 02-07-2009 à 13:58 sta |
|
Exact, cette ampoule n'est même pas sur le schéma qui du coup offre peu d'intérêt pour la question de ce fil. C'est d'origine une 6,3V 100mA, pas 300. La EL41 n'est pas à sa place (voir doctsf pour les tubes).
|
|
| Sujet : Clarville E 600 Nouveau | De yarno31 Le 02-07-2009 à 17:29 sta |
|
Merci pour le schéma et tous ces renseignements.
Je ne vais pas en profiter tout de suite, pour cause de déménagement...
La suite à l'automne !
|
|
| Sujet : Clarville E 600 Nouveau | De christiandu24 Le 02-07-2009 à 21:45 sta |
|
Pour le schéma , yarno31 , tout le plaisir est pour moi de vous être utile dans votre dépannage
bonne soirée
Christian
|
|
|
