Sujet : FENDER Champion 600 Nouveau De JC Négret  Le 28-07-2009 à 22:40 sta

    Bonjour à tous,

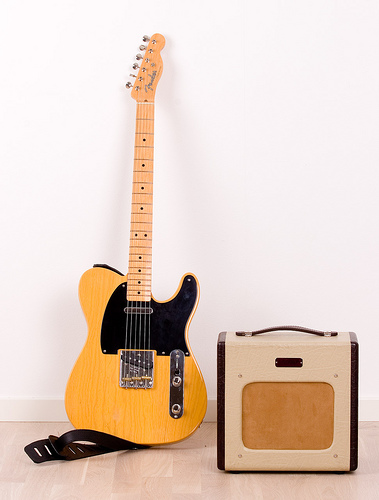

    J'ai découvert par hasard un petit ampli Fender équipé d'une ECC83 et d'une 6V6.

    Un petit ampli sympa pour jouer à la maison, facile à réaliser. :-)




Sujet : FENDER Champion 600 Nouveau De JC Négret  Le 28-07-2009 à 22:41 sta

    Le schéma bien-sûr: :-)

 Fichier
.PDF


Sujet : FENDER Champion 600 Nouveau De Filoch...  Le 29-07-2009 à 01:51 sta

    Bonjour

    Un p'tit ampli qui vas bien avec ma "Grate" pour faire la "Manche dans le métro" Devinette: quelle est l'origine de cet ampli!? :-p:-D




Sujet : FENDER Champion 600 Nouveau De Filoch...  Le 29-07-2009 à 02:00 sta

    ...Et tout GERMANUM sil vous plait1_OC71 _OC72 OC72_et 2xOC26 ,c'est ti pas beau!;-)

    Filoch......[:Hi:]




Sujet : FENDER Champion 600 Nouveau De aldon  Le 29-07-2009 à 09:24 sta

    un mégaphone ?


Sujet : FENDER Champion 600 Nouveau De slouptoouut  Le 29-07-2009 à 12:46 sta

    Oulala , les condo SicSafco minisic, avec les bouts rouge et vert !
    (a changer impérativement, de la vraie "merde en tube")


Sujet : FENDER Champion 600 Nouveau De Jacques (webmestre)  Le 29-07-2009 à 12:50 sta

    Là, je confirme, j'ai les même sur un PC bi-processeur sous Vista qui ne fait que planter et user du Ctrl-Alt-Sup :-D:-D


Sujet : FENDER Champion 600 Nouveau De Jacques (webmestre)  Le 29-07-2009 à 12:55 sta

    Au fait, de quand datent ces condos ?
    Il me semble qu'on les trouve surtout sur les transistor post 60 non ?


Sujet : FENDER Champion 600 Nouveau De Roger Michel  Le 29-07-2009 à 13:07 sta

    Question subsidiaire : le + est bien au rouge?



Sujet : CTRL-ALT-SUPPR Nouveau De slouptoouut  Le 29-07-2009 à 13:13 sta

    CTRL-ALT-SUPPR

    (et c'est pas moi qui ai commencé )

    Et les condos à bouts rouges et verts c'est pas moi qui en ai parlé le premier non plus ...n'empèche que c'est une source d'ennuis !

    sloup


Sujet : CTRL-ALT-SUPPR Nouveau De slouptoouut  Le 29-07-2009 à 13:14 sta

    oui, au passage : le rouge = le +


Sujet : CTRL-ALT-SUPPR Nouveau De Filoch...  Le 29-07-2009 à 22:25 sta

    Bravo Aldon.

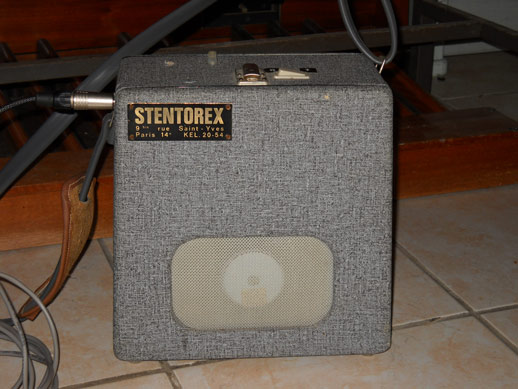

    C'est un "Megaphone" il m'avait servis pendant . Mai 68 !sur la baricade rue Danton!
    je l'ai retrouver il y a peut de temps chez ma "Frangine" .
    De fabrication ,Bouyer vers , 1962, il y a avec un micro dynamique sensass...;-)
    Ces condos..a bouts rouges ,sont encore bon! pour 13,5 volts!:-D

    Filoch.....:o)




Sujet : Mégaphone Nouveau De slouptoouut  Le 30-07-2009 à 00:40 cms

Bonjour,

Ouais ...effectivement, si ces condos ne travaillent que pour un bête ampli de mégaphone ...et sous 13,5V délivré par 3  piles plates 3R12 , ça risque pas grand chose et pas trop de faire pétard   (ceci dit, il y a fort à parier qu'il ne fasse plus les bonnes valeurs , et que ça se connaisse sur la  courbe de réponse ...mais bon, dans ce cas là , c'est pas de la Hifi , on ne demande pas une courbe de réponse bien droite et linéaire quand il s'agit de brailler dans ces trucs en forme de cornet !)

sloup



Sujet : Mégaphone Nouveau De Filoch...  Le 30-07-2009 à 01:51 sta

    CA.......MAAAAAA.....RRRRRRADE.........:-D:-D:-D:-D


Sujet : Mégaphone Nouveau De Michel 87  Le 30-07-2009 à 10:23 sta


    C'étaient quoi les transistors de sortie ?

    Boitiers cylindriques avec collier ou les premiers TO genre AD 161 ?


    En mai 68, avec le soleil, pas de soucis de chaleur dans la malette?

    A cette époque, on ne maitrisait pas toujours bien la compensation de température des transistors germanium, ce qui entrainait, au mieux, de la distorsion.

    Distorsion dans la contestation...




Sujet : Mégaphone Nouveau De Kalbounet Junior  Le 30-07-2009 à 10:31 sta

    Ah ! La 6V6... Quelle bête ! Je crois qu'elle a un équivalent actuel, KT66, ou KT88... Sais plus[:??:]


Sujet : Mégaphone Nouveau De slouptoouut  Le 30-07-2009 à 22:36 sta

    Naon, la KT88 est bien plus puissante que la 6V6, quand à la KT66 elle est un peu spéciale et n'a pas d'équivalent exact

    (ceci dit , on peut , pour dépanner, utiliser une KT66 à la place d'une 6V6 , ces lampes sont certe pas des équivalents exacts, mais sont assez proches pour que ça marche ...)


Sujet : Mégaphone Nouveau De Pierrot du 82  Le 30-07-2009 à 23:09 sta

    Pitète qu'il confond avec la 6L6...

    Sinon la 6AQ5 est faite exactement comme la 6V6. 8-)


Sujet : Mégaphone Nouveau De Filoch...  Le 31-07-2009 à 02:06 sta

    KT 66 peut etre utiliser a la place des 6L6 mais il faut imperativement separer les resistances de cathode pour un P/P en AB1 ht 400v =250ohms par cathode

    KT 88 est plus particuliere impedance de charge (TS) et cathode séparer de 550 ohms pour une HT de 450 volts.;-)


Sujet : Mégaphone Nouveau De YM  Le 31-07-2009 à 08:47 sta

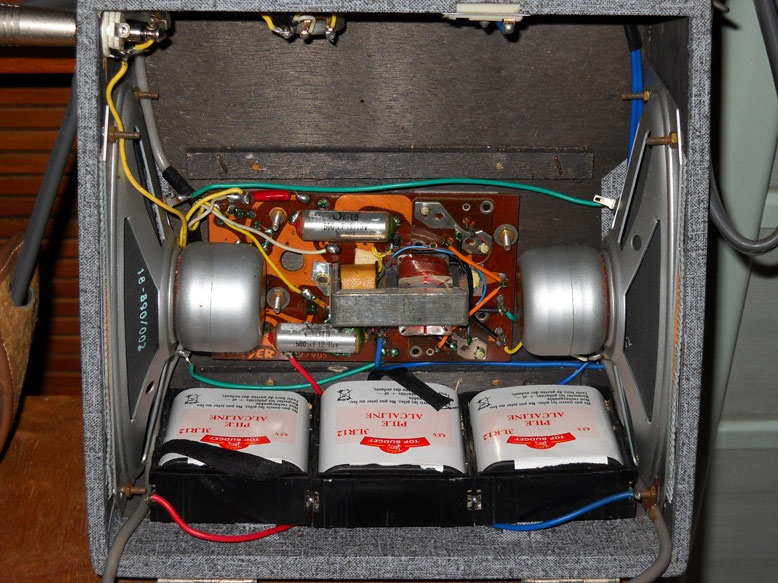

    Je vois mal comment est fait le "truc" au milieu que je suppose être l'amalgame des transfos d"entrée et de sortie du PP ? ?


Sujet : FENDER Champion 600 Nouveau De JC Négret  Le 31-07-2009 à 10:09 sta

    Je sens que je vais réaliser ce petit ampli ( je parle du Fender ) éventuellement sur circuit imprimé.
    Existe-t-il un programme pour tracer un typon incluant les supports de lampes ? [:??:]


Sujet : Mégaphone Nouveau De Filoch...  Le 31-07-2009 à 10:14 sta

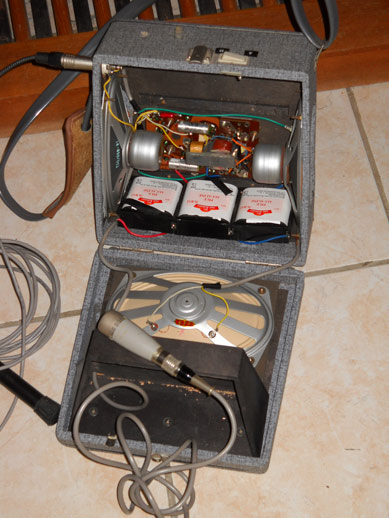

    Transfo Driver et sortie, assembler sur le même etrier ! (idées originale de Bouyer) certainement :o)




Sujet : FENDER Champion 600 Nouveau De JC Négret  Le 31-07-2009 à 10:31 sta

    Je sens que ça ne va pas être facile...

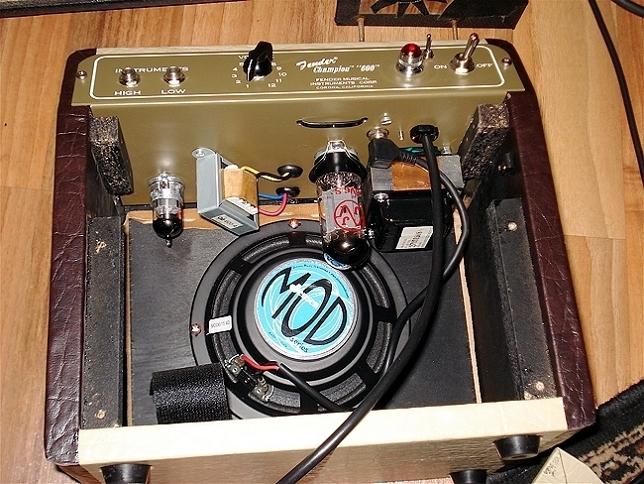

    Avec uniquement la ECC83 sur le circuit imprimé et la 6V6 sur équerre...


Sujet : FENDER Champion 600 Nouveau De Michel 87  Le 31-07-2009 à 11:21 sta


    Sur l'ampli Bouyer, on voit que c'était l'époque où les transistors étaient encore sur support 8-()


Sujet : FENDER Champion 600 Nouveau De Jacques (webmestre)  Le 31-07-2009 à 13:17 sta

    Ouais, en tout cas pas très propre comme fabrication, équerres à coin coupé à cause des pistes, chaterton sous le transfo encore à cause d'elles, composants alternés entre face composant et cuivre, filasse en vrac... Bouyer n'a jamais été porté sur la finition. C'est aussi le cas de tous ceux que j'ai eu entre les mains, surtout en sono 100V.


Sujet : FENDER Champion 600 Nouveau De Filoch...  Le 31-07-2009 à 15:57 sta

    Le cablage "Moulin" était quand même bien dans les series 1950 ST 30 et stentor a coins cornieres le reste après... production!..production...:o)
