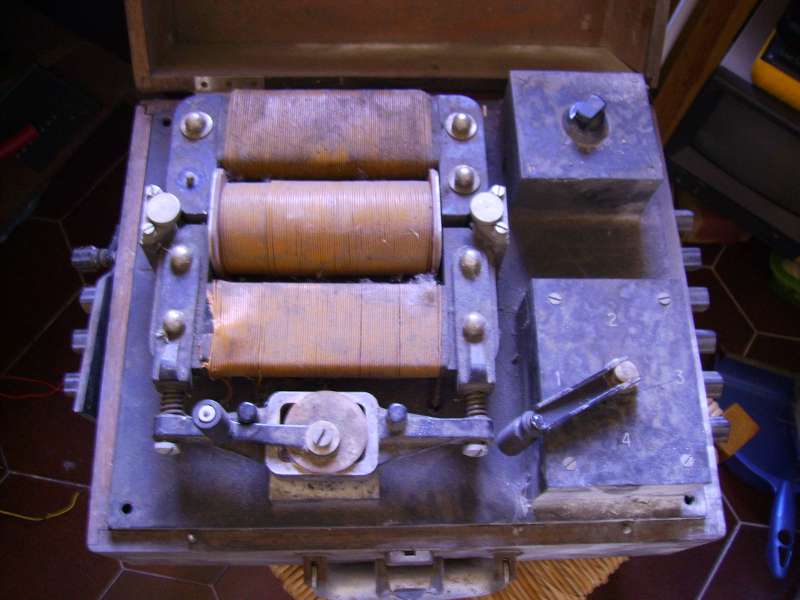

Sujet : C'est quoi? Nouveau De Fifi  Le 01-08-2009 à 13:06 sta Bonjour, trouvé cette valise ce matin.....mais kesquec'est? philippe

Sujet : C'est quoi? Nouveau De Michel 87  Le 01-08-2009 à 13:39 sta Pour le savoir 1 Serrer très fort le bornier d'une main 2 Tourner la manivelle de l'autre main Si on lache simultanément la manivelle et un chapelet de jurons particulièrement orduriers, c'est un truc à haute tension. Dans ce cas, on met le truc dans un coin en attendant plus amples informations. Eventuellement, dans le doute, on peut recommencer l'expérience pour confirmation. Soyons sérieux. Si il y a une manivelle, cet appareil devrait servir à tester une ligne ou lancer une tension dans un circuit de transmission, mais en l'absence de cadran de mesure, c' est bizarre. C'est le terme " balistique " qui est déroutant...

Sujet : C'est quoi? Nouveau De JC Négret  Le 01-08-2009 à 14:14 sta Pour commander une explosion à distance ? ( Vaut mieux ) Pour lancer un feu d'artifice ?

Sujet : C'est quoi? Nouveau De Jacques (webmestre)  Le 01-08-2009 à 14:30 sta Ca ressemble tout a fait à une magnéto, mais avec cadre de mesure à connexions externes, ce qui est curieux.

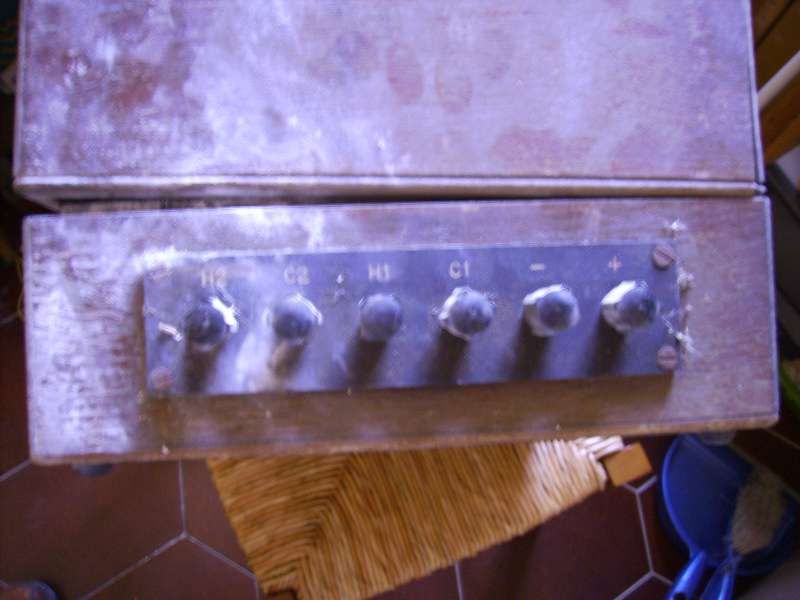

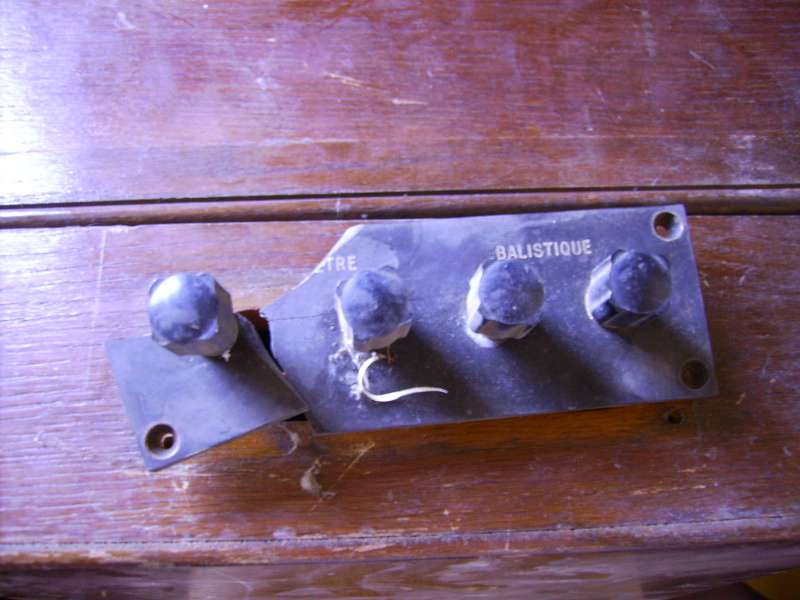

Sujet : C'est quoi? Nouveau De Fifi  Le 01-08-2009 à 22:26 sta Mouai!, bizarre! D'abord l' age?, les plaques de coté et la plaque de dessus ainsi que les deux "boites" de droite sont en ébonite (pas de plastique). la manivelle sous la bobine du bas sert a écarter ou approcher celle ci. la manivelle de doite sert a "commuter" 4 positions sous le bouton en haut a droite est écrit 0,1,2,25,100 j'ai pas encore trouvé l'astuce pour lever la plaque de dessus. sur le coté ou est inscrit "balistique" il y a aussi la fin d'un mot (ébonite cassée) finissant par "etre"....pourrait être voltmetre, amperemetre, machin-metre, etc...? voilà, c'est tout pour ce soir, mais je pensais qu'une magnéto devait comporter des aimants ou des electro aimants, mais là, il n'y a pas de source d'alimentation........

Sujet : C'est quoi? Nouveau De slouptoouut  Le 02-08-2009 à 02:19 sta Si c'est un appareil de mesure à magnéto (à génératrice magnétoélectrique) dont la rotation est assurée au moyen d'une manivelle , il n'y a pas de source d'énergie électrique à ajouter ... la source d'énergie primaire ...ce sont les muscles de l'utilisateur qui sont utilisés pour faire tourner l'induit de la génératrice ! Il n'y a pas de source électrique a ajouter car le champ magnétique dans lequel tourne l'induit est soit fourni par des aimants permanents "en fer à cheval" (le champ est fourni en permanence et la génératrice est tout le temps excité , ceci marche dans les deux sens , du moins tant que ces aimants sonts bons ... on suppose que ces aimants n'ont pas perdu leur aimantation ) soit des électroaimants dont les bobinages inducteurs sont "auto excité" en étant branché en dérivation sur l'induit (le flux rémanent assure le "démmarrage" et la génératrice s'excite elle même , du moins si on la fait tourner dans le bon sens afin que les flux s'additionnent ) Ceci étant dit, je ne vois pas vraiment ce que c'est , peut être un appareil pour tester les lignes téléphoniques ? sloup

Sujet : C'est quoi? Nouveau De f6crv  Le 02-08-2009 à 09:39 sta mise a feu pour missiles balistiques a courte portee ---

Sujet : C'est quoi? Nouveau De radiolo  Le 02-08-2009 à 10:21 sta Bonjour, Balistique vous dites , avez vous pense a un galvanometre balistique ? Car sur la plaque il y a marque a cote galvanometre, on peut supposer vu ce qu'il reste. Un galvanometre balistique est un galva un peu particulier sans couple de rappel qui permettait aux debuts de l'electricite de mesurer non pas des courants mais des quantites d'energie, maintenant un appelle cela un integrateur. Tres utilises alors pour mesurer des capacites ou des flux magnetiques. Amicalement Radiolo

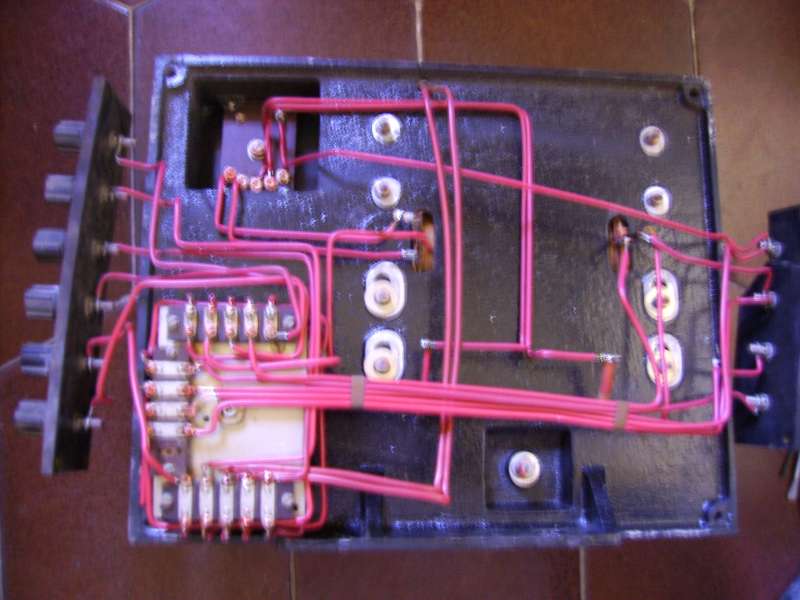

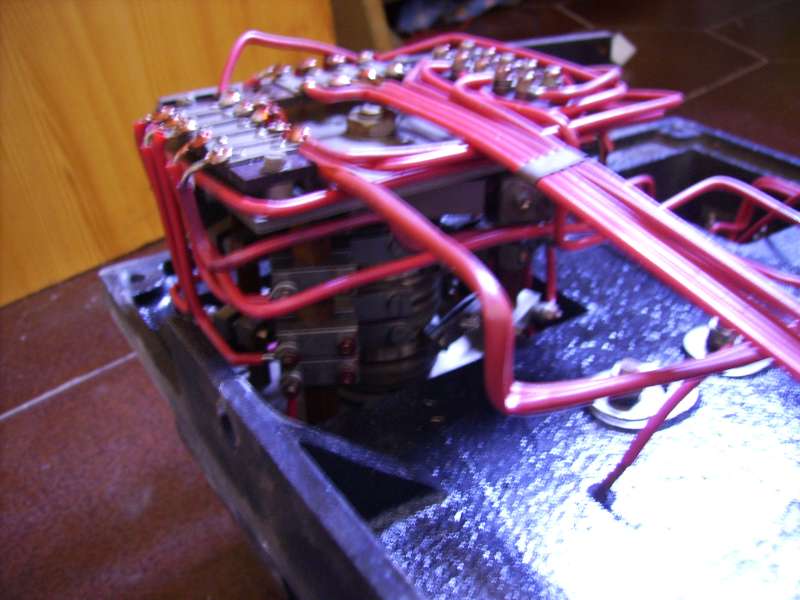

Sujet : C'est quoi? Nouveau De Fifi  Le 02-08-2009 à 11:07 sta vla les entrailles du "machin" la manivelle fait tourner une série de cames qui actionnent des commutateurs!? encore faudrait il savoir ce qui vient se brancher sur les borniers pour determiner une fonction a cet appareil (si il y a!)

Sujet : C'est quoi? Nouveau De YM  Le 02-08-2009 à 11:57 sta Ce que l'on croyait être une manivelle n'est qu'un bouton commandant le commutateur ! La piste du galva balistique est à suivre . . .

Sujet : C'est quoi? Nouveau De Michel 87  Le 02-08-2009 à 15:30 sta Le galvanomètre balistique peut il être assimilé à un ampèreheuremètre ?

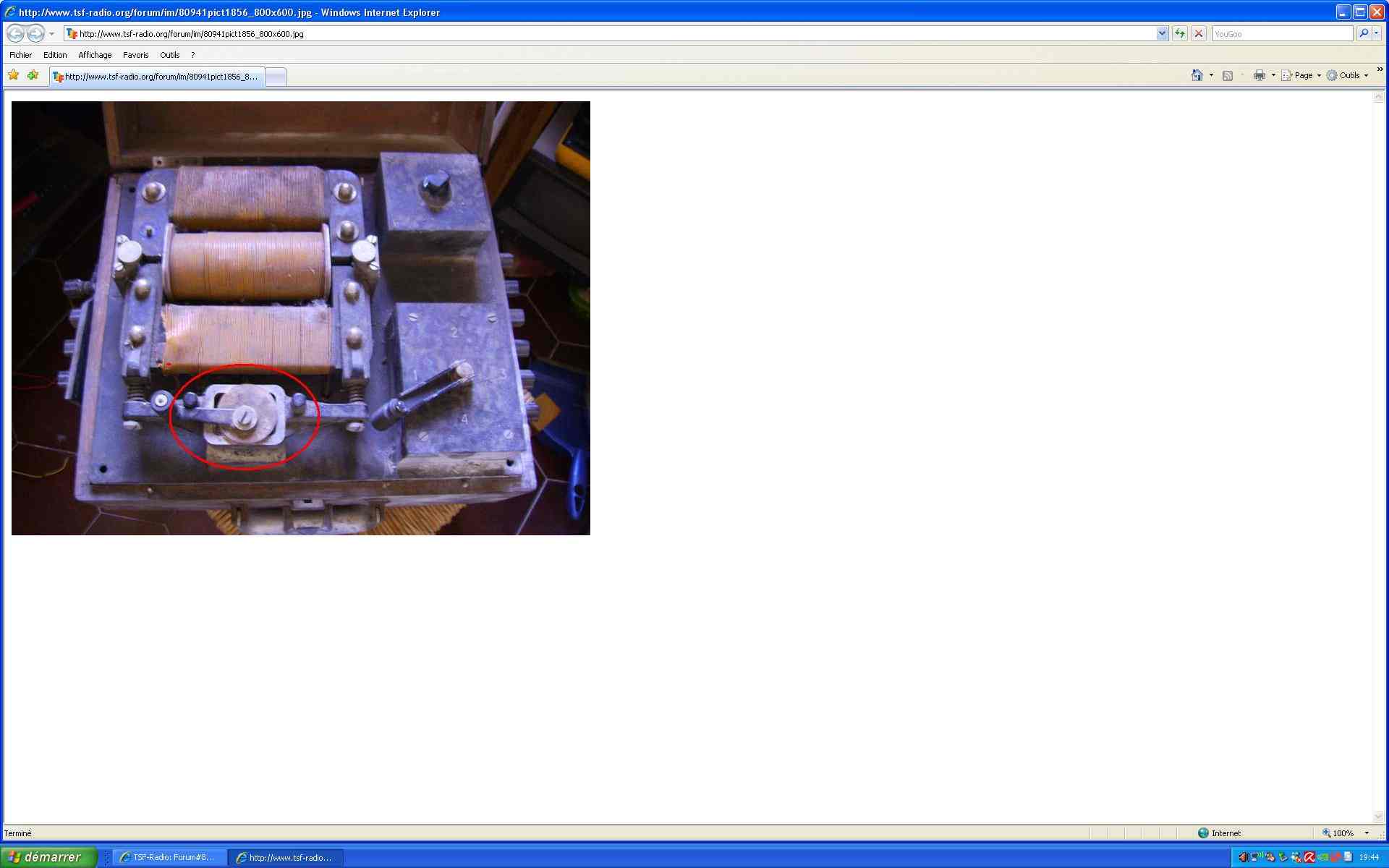

Sujet : C'est quoi? Nouveau De Adams  Le 02-08-2009 à 19:55 sta Bonsoir Cette piece est-elle un contact vibrant ?

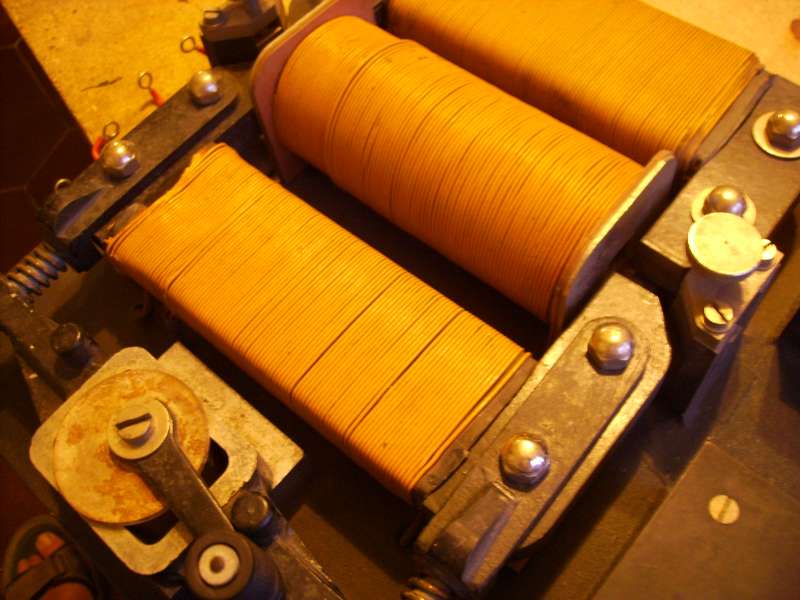

Sujet : C'est quoi? Nouveau De Fifi  Le 02-08-2009 à 20:28 sta Bonsoir a tous, pour Adams, non la manette entourée sert a écarter ou rapprocher la bobine du bas qui est mobile en complement d'info, la bobine du bas fait 0.6 Ohms; celle du haut 1.1 et au centre il y a 2 bobinages l'un sur l'autre 3 Ohms les écrous moletés de part et d'autre de la bobine centrale doivent servir a quelque chose mais ne sont conectés a rien

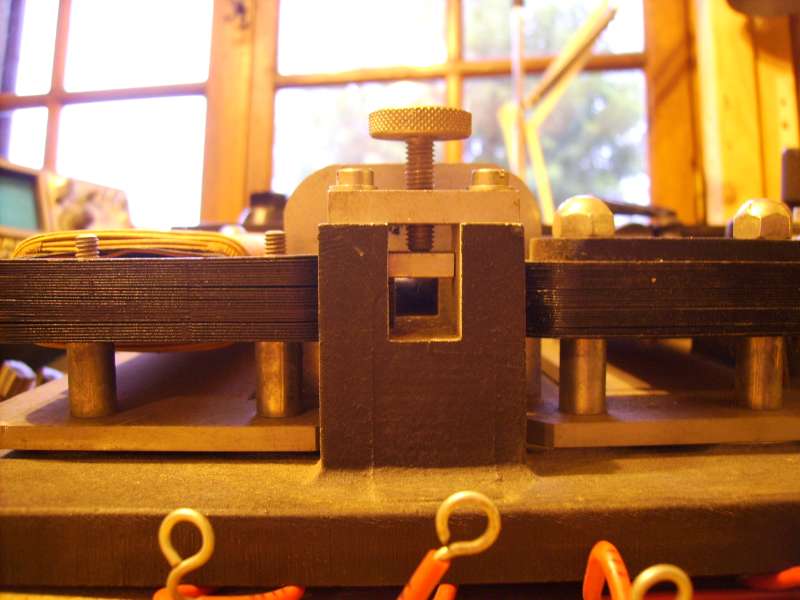

Sujet : C'est quoi? Nouveau De Fifi  Le 02-08-2009 à 21:00 sta on doit pouvoir placer une "barre" ou deux a travers les écrous moletés et traverser la bobine centrale qui est "creuse" une autre photo bobine écartée laisserai passer la "barre"

Sujet : C'est quoi? Nouveau De Gilbert  Le 02-08-2009 à 22:58 sta Un sequenceur de mise à feu ? Pyrotechnie ou activité militaire?

Sujet : C'est quoi? Nouveau De YM  Le 02-08-2009 à 23:38 sta Un truc à mesurer les propriétés magnétiques du matériau constituant la "barre" amovible ? L'ancètre de l'amplificateur magnétique ?

Sujet : C'est quoi? Nouveau De Fifi  Le 03-08-2009 à 07:19 sta Oui Yves, je pense aussi que c'est ça! cet appareil doit permettre la mise en application d'une théorie de Weiss pour mesurer les courants et tensions induits par variation d'un flux magnétique mettant en évidence la propriété ferromagnétique du matériau (enfin....peut être

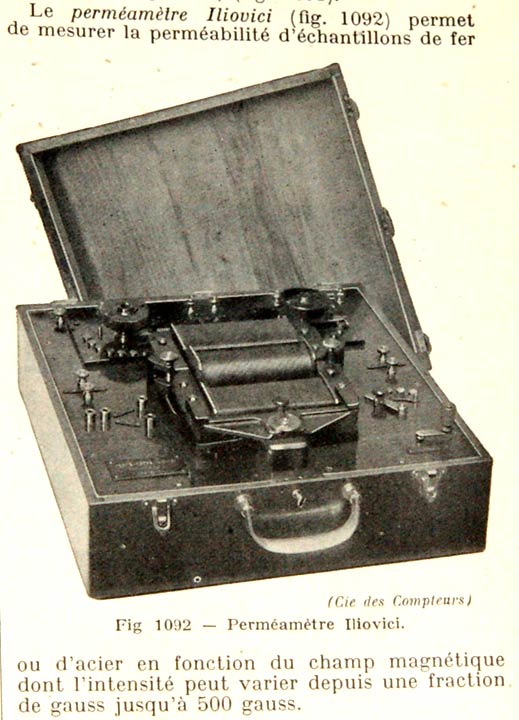

Sujet : C'est quoi? Nouveau De JCJ  Le 03-08-2009 à 17:18 sta C'est bien cela. Plus exactement ce doit être le "perméamètre d'Iliovici" (doc joint). Reste plus qu'à trouver le mode d'emploi

Sujet : C'est quoi? Nouveau De YM  Le 03-08-2009 à 18:03 sta Merci JCJ, jamais entendu parler avant aujourd'hui ! Trouvé en tapant Iliovici: Gogol1 Gogol1 Il y est question de "méthode balistique". Bon courage !

Sujet : C'est quoi? Nouveau De Michel 87  Le 03-08-2009 à 18:17 sta Bravo

Sujet : C'est quoi? Nouveau De Masterorion  Le 03-08-2009 à 19:02 cms Est ce que le chimilimilique... le schimilimilique... le scmil...tient dans la main, tient dans la main ?

Sujet : C'est quoi? Nouveau De Jacques (webmestre)  Le 03-08-2009 à 21:03 sta Pour faire 500 gauss, oui

Sujet : C'est quoi? Nouveau De YM  Le 03-08-2009 à 22:40 sta Ouais, ouais ... l'ohms sa fem et ses gauss ... j'ai oublié la suite

Sujet : C'est quoi? Nouveau De Michel 87  Le 03-08-2009 à 22:47 sta Et malgré tous ces gauss, elle est encore en schunt, à cause du bonhomme d'Ampère qui 'a fait ça en courant dans un champ magnétique, etc, etc ... Vieux souvenirs de potaches.

Sujet : C'est quoi? Nouveau De JC Négret  Le 03-08-2009 à 23:03 sta Un truc dans ce genre ? "Le bonhomme Ampère est mort effrayé par les hennissements d'un cheval-vapeur qui broutait des racines carrées dans un champ magnétique , à l'ombre d'un arbre de transmission , alors qu'il faisait du vélo à cadre mobile , à rayons cathodiques et à roue de Barlow . Il est tombé du PONT Wheastone entre la Pile Daniell et la Pile Volta . Il n'a pu être ramené à la vie malgré l'effet Joule et les frictions à la Watt. Priez pour le pauvre OHM , pour sa f.e.m. en shunt et pour ses trois GAUSS. L'inhumation a lieu au cimetière de Greenwich. On ne pourra ampère -mètre l'entrée que sur présentation de la carte d'Hystérésis . Le convoi empruntera le champ terrestre pour éviter les spectres magnétiques . Priez afin d'envoyer le potentiel ! "

Sujet : C'est quoi? Nouveau De Fifi  Le 04-08-2009 à 07:14 sta Super, merci a tous pour votre aide je sais maintenant ce que c'est heu....ce "machin-truc"!
