Sujet : 175 schémas... Nouveau De Phil  Le 07-08-2009 à 17:40 sta

    Bonjour à tous,

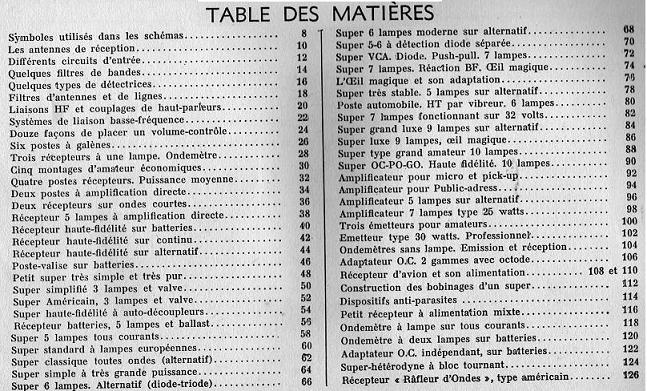

    J'ai récupéré cette documentation avec 175 schémas. Je vous mets le sommaire au cas où cela intéresserait quelqu'un.

    Je pourrais éventuellement scanner la totalité et la mettre à disposition à condition que cela en vaille le coup ? J'attends vos avis !

    Les montages décrits ne correspondent pas à des modèles de postes répertoriés. En revanche ce qui est intéressant, selon moi, c'est la multitude de lampes utilisées qui peut permettre à partir d'un jeu connu, de fournir un schéma similaire et une aide précieuse au dépannage.




Sujet : 175 schémas... Nouveau De Phil  Le 07-08-2009 à 17:42 sta

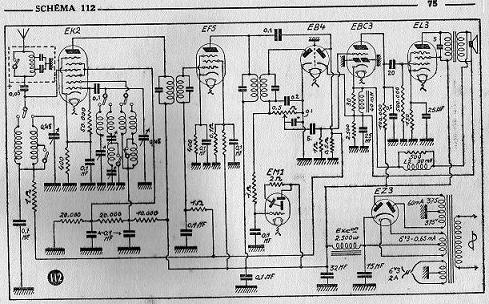

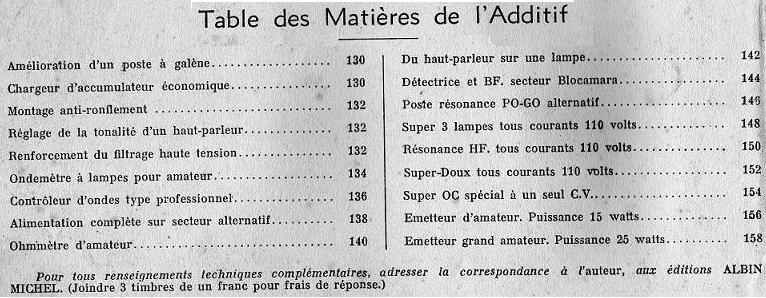

    Le sommaire de l'additif et un exemple de schéma à taille volontairement réduite.




Sujet : 175 schémas... Nouveau De Michel 87  Le 07-08-2009 à 17:56 sta

    Bonjour,

    Personnellement, je suis friand de ce genre de littérature, avec beaucoup de respect pour ceux qui ont fait avancer la technique, surtout quand on connait les moyens dont ils disposaient à l'époque.


Sujet : 175 schémas... Nouveau De joaquin  Le 08-08-2009 à 09:17 sta

    Bonjour

    Information intéressante et utile pour les fans de la radio ,

    Joaquin[:Hi:]


Sujet : 175 schémas... Nouveau De guyguy  Le 08-08-2009 à 13:31 sta

    Je serai très interressé par ces 'vieilles ' technique , mettez le sur la' Doc en ligne ' . Guy .


Sujet : 175 schémas... Nouveau De Phil  Le 08-08-2009 à 14:45 sta

    Bonjour,

    Je vais me lancer dans le scan complet de la doc mais il faut d'abord que je trouve le meilleurs compromis entre le poids et la qualité du document.

    Un question à Jacques : y a t-il un poids maximum autorisé et un format préférentiel pour la mise en ligne ?



Sujet : 175 schémas... Nouveau De Jacques (webmestre)  Le 08-08-2009 à 14:57 sta

    Pour la mise en ligne, aucune limite. La seule limitation concerne la transmission de documents (10Mo par mail, pas de limite par FTP, quelques Go sur un espace de téléchargement...)


Sujet : 175 schémas... Nouveau De Pierrot du 82  Le 08-08-2009 à 16:02 sta



Sujet : 175 schémas... Nouveau De Phil  Le 08-08-2009 à 16:28 sta

    C'est effectivement très ressemblant hormis la description de l'implantation du châssis. Le texte est aussi très réduit. Je pense que les montages sont pour un bon nombre plus anciens au vu de certaine lampes utilisées.

    De toutes manières, je vais quand même le scanner car vu l'état du document, il ne survivra pas encore longtemps aux années qui passent.

    J'ai fait un test en PDF, ça a l'air correct en poids.


Sujet : 175 schémas... Nouveau De f6crv  Le 08-08-2009 à 17:37 sta

    pour m'amuser j'ai fabrique un poste a galene (oups ,a germanium car je n'ai pas trouve de galene ) si il y a des ameliorations sur la doc je suis interesse --pas de probleme pour vous donner mon adresse email -


Sujet : 175 schémas... Nouveau De Phil  Le 08-08-2009 à 18:46 sta

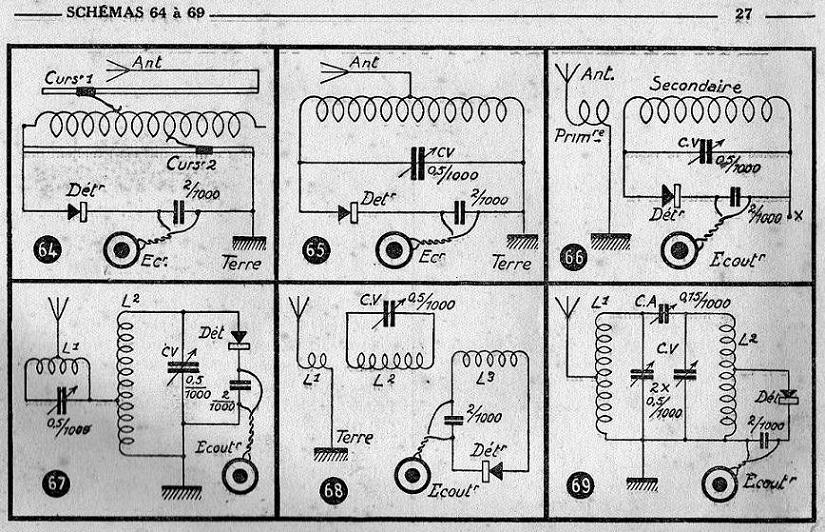

    En attendant le scan de la doc voici déjà les galènes :




Sujet : 175 schémas... Nouveau De Phil  Le 08-08-2009 à 18:46 sta

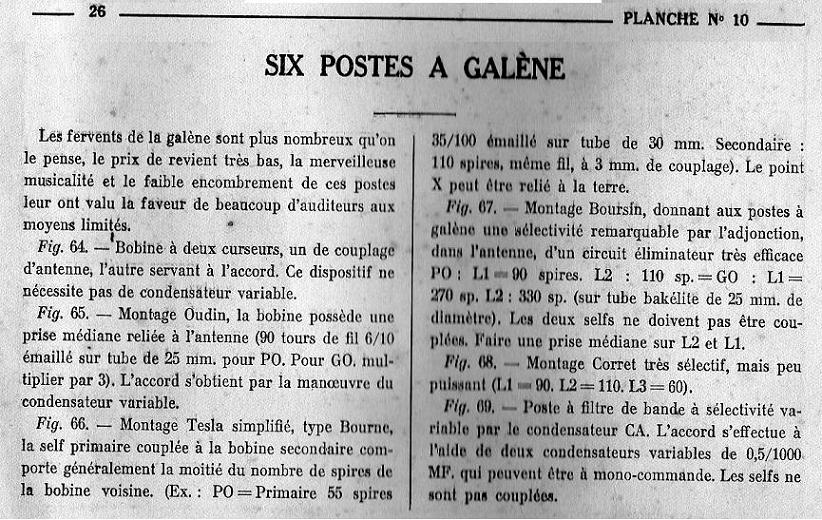

    Le texte qui va avec :




Sujet : 175 schémas... Nouveau De f6crv  Le 08-08-2009 à 18:57 sta

    ok et merci-- c'est tres net -je vais etudier ca pour voir si je peux ameliorer le montage-


Sujet : 175 schémas... Nouveau De remi35  Le 09-08-2009 à 07:58 sta

    Et 150 schémas en plus...




Sujet : 175 schémas... Nouveau De remi35  Le 09-08-2009 à 07:59 sta

    Et encore...




Sujet : 175 schémas... Nouveau De remi35  Le 09-08-2009 à 07:59 sta

    Suite




Sujet : 175 schémas... Nouveau De remi35  Le 09-08-2009 à 08:00 sta

    D'autres...




Sujet : 175 schémas... Nouveau De remi35  Le 09-08-2009 à 08:01 sta

    Plus anciens...




Sujet : 175 schémas... Nouveau De remi35  Le 09-08-2009 à 08:01 sta

    Idem...




Sujet : 175 schémas... Nouveau De f6crv  Le 09-08-2009 à 09:55 sta

    une vraie mine d'or pour les passionnes de radios anciennes (j'avoue en etre un)


Sujet : 175 schémas... Nouveau De remi35  Le 09-08-2009 à 13:52 sta

    J'en fait le prêt à celui qui aura le courage de les scanner.
    Du reste, j'ai un schéma du Grammont Bambin, radio à transistors, j'en ai fait des scans pour celui qui voudrait.


Sujet : 175 schémas... Nouveau De Jacques (webmestre)  Le 09-08-2009 à 18:26 sta

    preneur :-)


Sujet : 175 schémas... Nouveau De remi35  Le 09-08-2009 à 18:59 sta

    Vous voulez que je vous prête le stock pour scanner ou seulement le schéma du Bambin?
    Dans ce cas, envoyez-moi un mail pour que je vous l'expédie en retour (because outlook ne s'ouvre pas)


Sujet : 175 schémas... Nouveau De Jacques (webmestre)  Le 09-08-2009 à 19:47 sta

    Non le schéma du Bambin éventuellement pour les archives :-D:-D
    Parmi les 400Kg de docs à scanner il doit m'en rester environ 300, donc ca va merci :-D

    De plus les schémas de ces bouquins sont des schémas génériques, or l'amateur cherche plus souvent "le schéma" ad'hoc du poste qu'il a devant lui et qui permet autant d'apprendre que les génériques. D'ailleurs je dois avoir quelque part le 175 schémas.

    Une exception sans doute pour le 102 schémas Aisberg et Radio MJ où l'on doit retrouver les schémas d'appareils commercialisés.

    Mais aujourd'hui c'est plutôt la schématèque mesure qui a été alimentée.


Sujet : 175 schémas... Nouveau De Phil  Le 13-08-2009 à 16:00 sta

    Le document est scanné, il faut environ 1 heure pour 50 pages, donc pas la mer à boire. c'est d'ailleurs un bon test car j'ai l'intention de scanner toutes mes vielles doc...

    Il est bien sûr disponible par mail ou si quelqu'un veut le mettre en ligne car il estime que ça peut être intéressant ???

    Moi je ne le ferais pas tant que je n'aurais pas fait un site digne de ce nom (peut-être à la retraite...)

    Il y a cependant quelques erreurs sur le document scanné:

    - manque quelques pages de début dû à l'état du livre;
    - deux pages inversées;
    - page 43 dans la troisième partie en doublon que je n'arrive pas à supprimer;
    - qualité moyenne due au choix du format A4 au lieu d'A5 et page inclinée.

    Mais bon ce sera mieux la prochaine fois.
