Sujet : Ondia 8847, LMT week end Nouveau De pierre.ch  Le 17-08-2009 à 15:14 sta

    Bonjour,

    Mes achats de ce week end:

    LMT week end , DL95 DAF91 DF91 DK92 DF91 petit poste au look sympa (enfin selon moi...) de récepteur à transistors.

    Il serait alimenté sur secteur 110V ou sur "piles" avec un connecteur d'après ce que j'ai pu voir rapidement


    Ondia 8847 "gros morceau" (je viens de l'inscrire dans le GL) avec 2 HP en façade et équipé des lampes ECH3 EF9 EBF2 ECH1 EL3N 6L6 1883 et EM4.

    En façade se trouvent 3 commutateurs à 3 touches chacun: 1 pour le réglage des basses 1 pour les médiums et 1 pour les aigus.

    Les autres boutons de réglage se trouvent de chaque côté du poste.


    Ma demande est toute simple, une bonne âme posséderait elle les schémas de ces postes ?
    En effet si le schéma du LMT doit être des plus classique (sauf peut être qques "astuces" pour les alimentations??) , celui du Ondia doit l'être beaucoup moins.

    Alors merci par avance pour les renseignements que vous pourrez me fournir.

    Ci joint les photos, le LMT d'abord

    Pierre




Sujet : Ondia 8847, LMT week end Nouveau De pierre.ch  Le 17-08-2009 à 15:16 sta

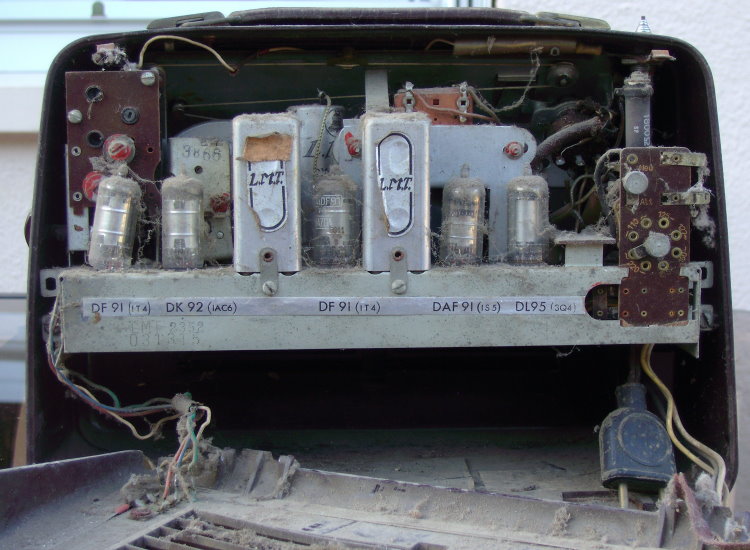

    L'intérieur du LMT , pas eu le temps de faire le ménage :-D




Sujet : Ondia 8847, LMT week end Nouveau De pierre.ch  Le 17-08-2009 à 15:17 sta

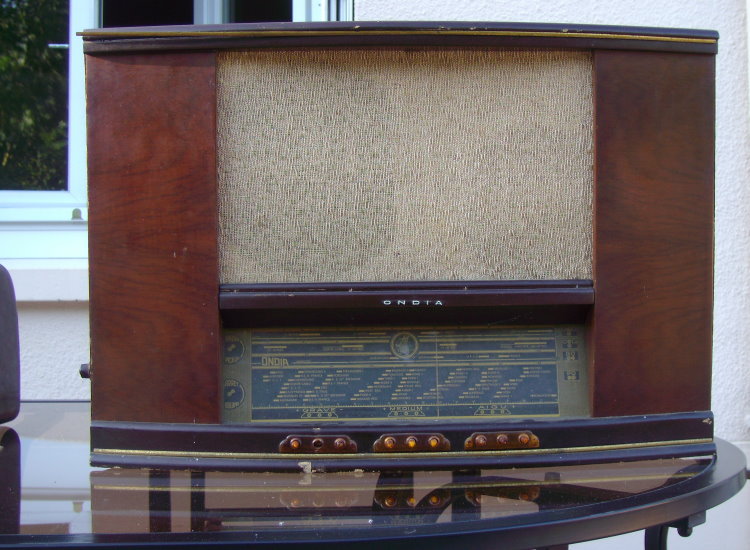

    L'Ondia en façade




Sujet : Ondia 8847, LMT week end Nouveau De pierre.ch  Le 17-08-2009 à 15:19 sta

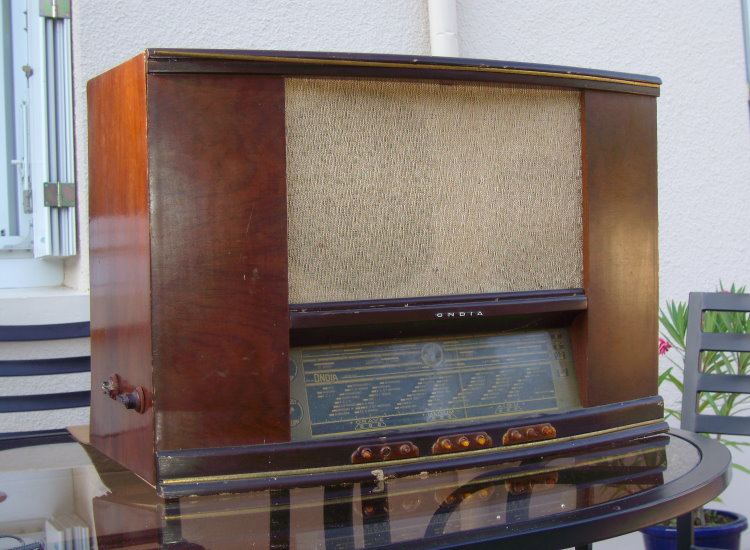

    les boutons de réglage, 2 de chaque côté




Sujet : Ondia 8847, LMT week end Nouveau De pierre.ch  Le 17-08-2009 à 15:20 sta

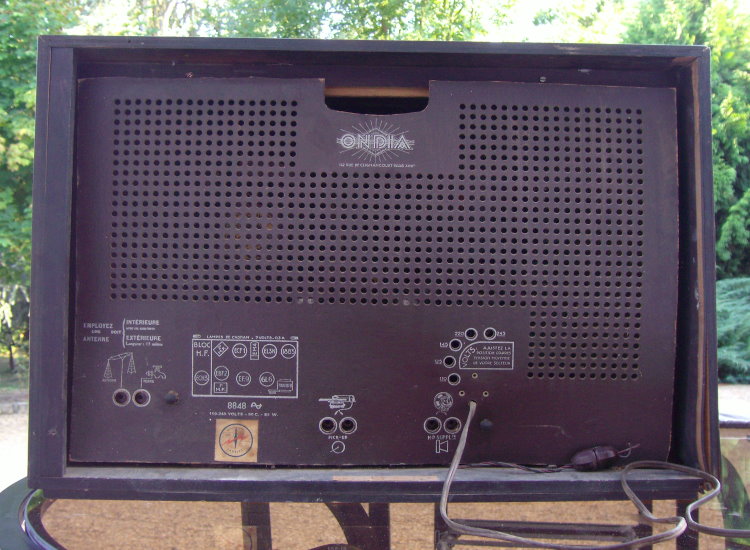

    Le carton arrière de l'Ondia




Sujet : Ondia 8847, LMT week end Nouveau De pierre.ch  Le 17-08-2009 à 15:26 sta

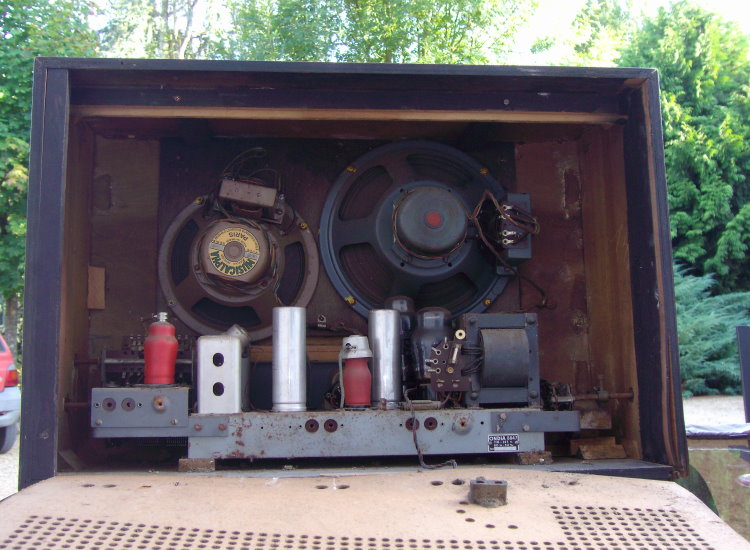

    Enfin l'intérieur, toujours sans ménage fait.....

    On voit les 2 HP un "trés gros et un gros" je n'ai pas encore eu le temps de mesurer leur diamètre.

    Pierre




Sujet : Ondia 8847, LMT week end Nouveau De Jacques (webmestre)  Le 17-08-2009 à 15:31 sta

    Le carton arrière indique 8848 et non 47, d'autre part ECH1 je ne pense pas, plutôt ECF1.


Sujet : Ondia 8847, LMT week end Nouveau De Jacques (webmestre)  Le 17-08-2009 à 15:40 sta

    Pis je veux bien vous envoyer des schémas mais sans adresse mail... :op


Sujet : Ondia 8847, LMT week end Nouveau De Jacques (webmestre)  Le 17-08-2009 à 15:47 sta

    J'ai trouvé (le mail): c'est parti.


Sujet : Ondia 8847, LMT week end Nouveau De pierre.ch  Le 17-08-2009 à 16:03 sta

    Exact me suis trompee notant c'est ecf1 et non ech1

    Par contre 8847 c'est ce qui est inscrit sur la plaque constructeur sur le chassis je n'avais pas fait attention que sur la façade arière c'était 8848 qui était indiqué

    Merci por les réponses

    Pierre


Sujet : Ondia 8847, LMT week end Nouveau De pierre.ch  Le 17-08-2009 à 16:54 sta

    Et merci à Jacques pour les schémas.

    Le 8847(selon la plaque ou 8848 selon carton) serait identique pour le chassis du moins au 8850

    Merci à nouveau pour les schémas

    Pierre
