| Sujet : Bloc Nouveau | De michel du 70 Le 18-08-2009 à 21:38 cms |
|  |
Bonsoir a tous
Je voudrais monter ce bloc sur un "REELA super baroud de 1957".
Le branchement s'effectue sur une ECH 81.Les cercles avec des pointilles et un rectangle representent quelle connection
sur le tube svp.
Si qqu'un peut m'aider il serait le bienvenu.
Cdt Michel
| |
| |
|
| Sujet : Bloc Nouveau | De JC Négret Le 18-08-2009 à 21:46 sta |
|
Bonsoir,
A gauche, avec CAV, c'est la première grille, les deux autres: grille et plaque de l'oscillatrice.
|
|
| Sujet : Bloc Nouveau | De Michel du 70 Le 18-08-2009 à 22:11 cms |
| |
Vu que je ne suis pas trop malin !!!!!! c'est surtout pour enregistrer tout les termes techniques.
Dans une ECH 81 il y a une heptode et une triode.
La premiere grille c'est la G1 de l'heptode et apres grille et plaque de ?????? mais ca viendra c'est sur .
| |
|
|
| Sujet : Bloc Nouveau | De Michel du 70 Le 18-08-2009 à 22:18 cms |
| |
Ok, j'ai retrouve un document qui me donne la reponse . Grille et plaque de la triode .
Merci
| |
|
|
| Sujet : Bloc Nouveau | De JC Négret Le 18-08-2009 à 22:20 sta |
|

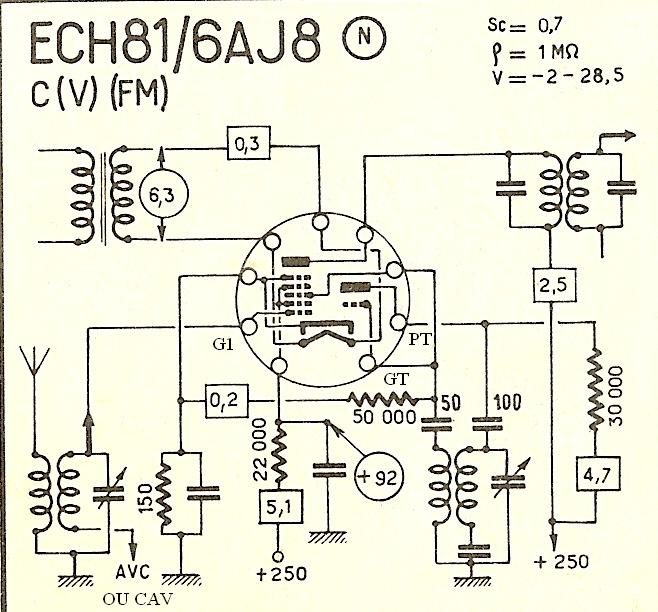

OK, voici un petit plan:
G1 avec AVC ou CAV ( idem ) L'oscillatrice est la triode, donc GT: grille triode, PT: plaque triode.
Bonne bidouille.
| |
|
| Sujet : Bloc Nouveau | De Masterorion Le 18-08-2009 à 22:21 sta |
|
Idem ? Pas tout à fait .Je préfère aller à la cav(e) que faire un avc...
Je suis déjà sorti.
|
|
| Sujet : Bloc Nouveau | De Michel du 70 Le 18-08-2009 à 22:27 sta |
|
Attention au rose avec la canicule!!!!!!!!
Merci a JC
|
|
| Sujet : Bloc Nouveau | De f6crv Le 20-08-2009 à 10:45 sta |
|
|
|
| Sujet : Bloc Nouveau | De f6crv Le 20-08-2009 à 11:46 sta |
|
avc -commande automatique de volume (pour la bf) cag ,commande automatique de gain (hf ou fi )
|
|
|
