| Sujet : Objet inconnu Nouveau | De f1ftp Le 23-08-2009 à 18:58 sta |
|
Bonjour à tous

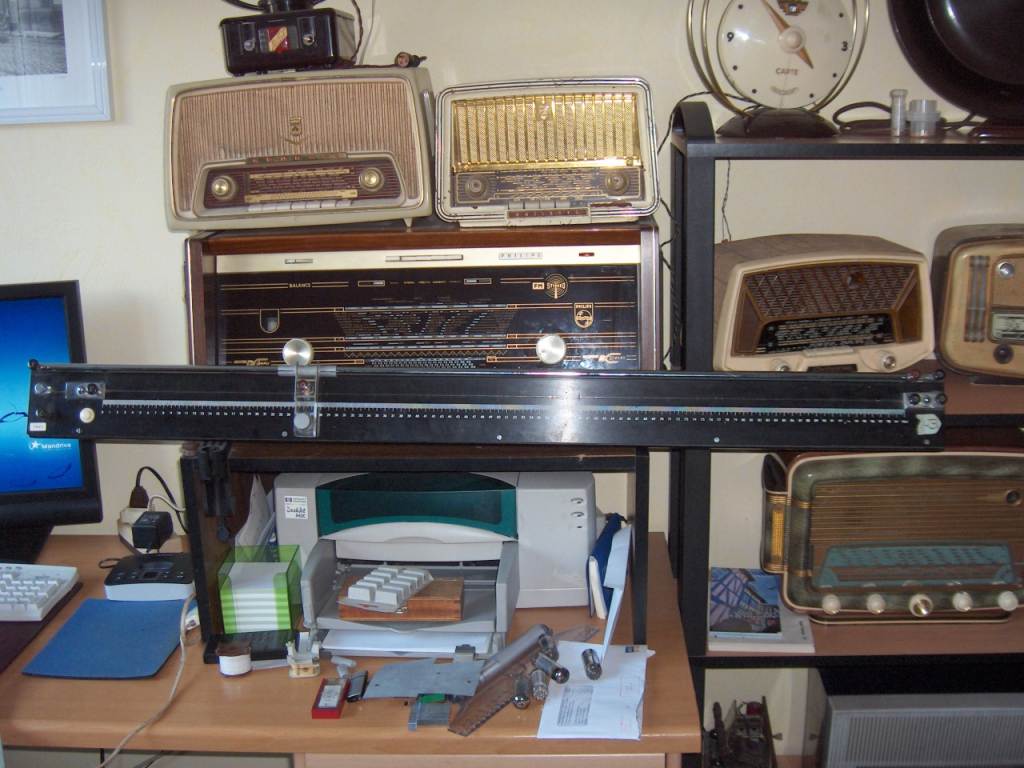

Un appel aux spécialistes pour cet objet trouvé aux puces ce matin.Pas vraiment d'idée de ce que c'est.
Fil de Lecher ???

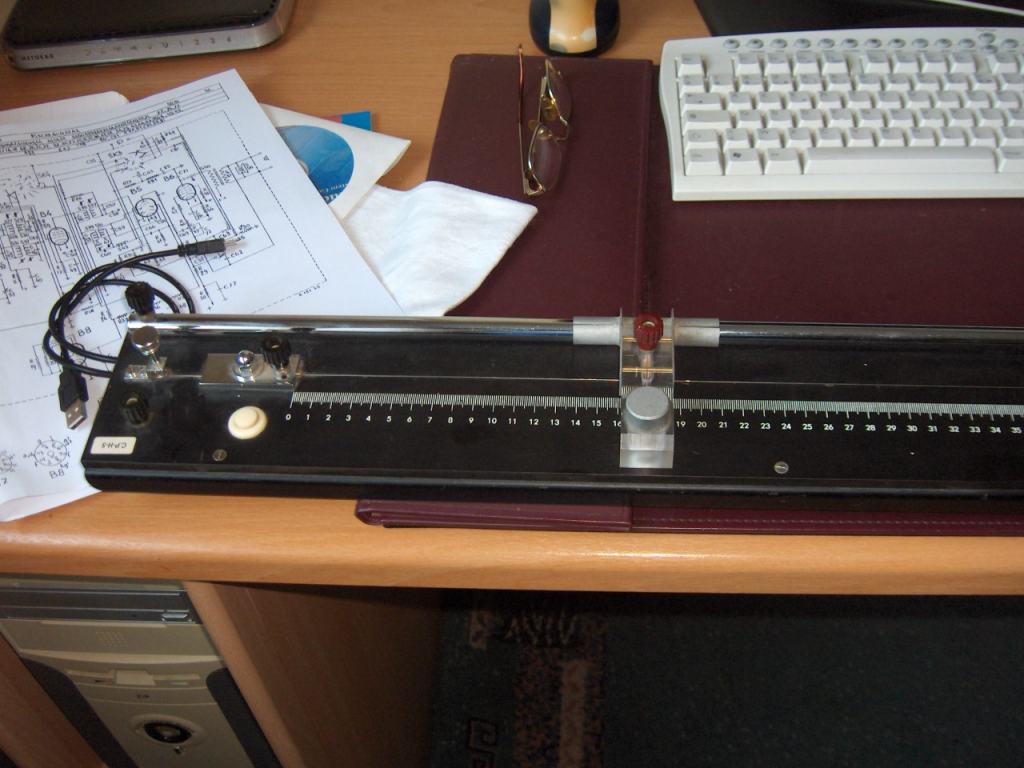

Le curseur permet de courtcircuité une partie du fil tendu ,et l'échelle en face est graduée de 0 à 100 cm
La recherche su gogol avec le nom du constructeur (Eurosap Deyrolle à Montreuil) ne donne rien.
Philippe
| |
|
| Sujet : Objet inconnu Nouveau | De f1ftp Le 23-08-2009 à 18:59 sta |
|
| |
|
| Sujet : Objet inconnu Nouveau | De ON5MJ Le 23-08-2009 à 19:03 sta |
|
Pour du Lecher il me semble qu'il y aurait deux fils. Ceci me fait donc penser à un fil résistif qu'on met dans deux branches d'un pont. Les graduations serviraient alors à mesurer l'état d'équilibre du pont (de Nemours).
|
|
| Sujet : Objet inconnu Nouveau | De f1ftp Le 23-08-2009 à 19:12 sta |
|
73 QRO Jaques
C'était ma premiere idée mais le fil fait environ 3,5 Ohms donc aucune relation avec la graduation en centimetre de l'échelle ![[:??:]](s11.gif)
En fait il y a bien deux fils // ,la barre support du curseur et le fil tendu lui même.
|
|
| Sujet : Objet inconnu Nouveau | De slouptoouut Le 23-08-2009 à 19:17 sta |
|
Bonjour,
c'est un bout d'un pont de wheastone (pas sur de l'orthographe) à fil , cette partie sert pour rechercher l'équilibre du pont (ça constitue un "demi pont" , l'autre "demi pont" comprenant une résistance étalon, et la résistance à mesurer (il vous faudrais donc la ou les résistances étalons + l'indicateur de zéro pour reconstituer un pont complet).
Ce matériel servait surtout pour la mesure de faibles résistances ohmiques , dans les écoles et les laboratoire et n'a guère d'autre intéret qu'un but didactique ou "muséologique" de nos jours
(ce n'est pas un appareillage "de service", bien trop encombrant et trop mal-commode à utiliser ...pour un usage en "atelier radio" ou "a domicile" ... et c'est un matériel obsolète , détroné par les milliohmemètres électroniques )
Sloup
|
|
| Sujet : Objet inconnu Nouveau | De Michel 87 Le 23-08-2009 à 20:07 sta |
|
Mal commode, d'accord, obsolète, d'accord, encombrant, d'accord, mais tellement plus joli qu'un milliohmmètre numérique
|
|
| Sujet : Objet inconnu Nouveau | De slouptoouut Le 23-08-2009 à 20:12 sta |
|
Rebonjour,
pour compléter les infos :
L'avantage d'un tel pont, par rapport à l'emploi de boites à décades, ou de rhéostat bobiné, c'est qu'on a une variation tres progressive, sans "saut" de plot en plot (si emploi de boite à décades) ni de "saut" de spire en spire (cas de l'emploi d'un potentio bobiné ) et qu'on peut régler et mesurer des centièmes d'ohms (ça peut être utile pour des mesure de shunts d'ampèremètre, de résistance série de chargeur de batterie, des résistance de protection de grosses alim à découpage, ou de la résistance parasite d'un fusible )...
L'inconvénient, c'est que la lecture n'est pas directe (il y a un "facteur de conversion" à calculer , ou a déterminer avec un abaque, lorsqu'on lis la règle graduée une fois l'équilibre trouvé ) et qu'il faut que le fil résistant et le curseur soit d'une propretée irréprochable (sinon le moindre faux-contact fausse ou rend instable l'appareil )
sloup
|
|
| Sujet : Objet inconnu Nouveau | De slouptoouut Le 23-08-2009 à 20:18 sta |
|
...et notez que la borne du curseur est solidaire du curseur lui même, afin de brancher l'instrument directement au curseur, et non de passer par le contact glissant et la barre guide (toujours source de mauvais contact)
Le courant ne passe pas pas le contact glissant et par la barre , contrairement à un rhéostat classique, ou (pour ceux qui sont rectiligne) le courant passe par la barre pour aboutir a une borne à l'extrémité de cette barre ...
|
|
| Sujet : Objet inconnu Nouveau | De Bernard-GRZ Le 23-08-2009 à 20:56 sta |
|
Le second fil sert seulement de "x" à mesurer.

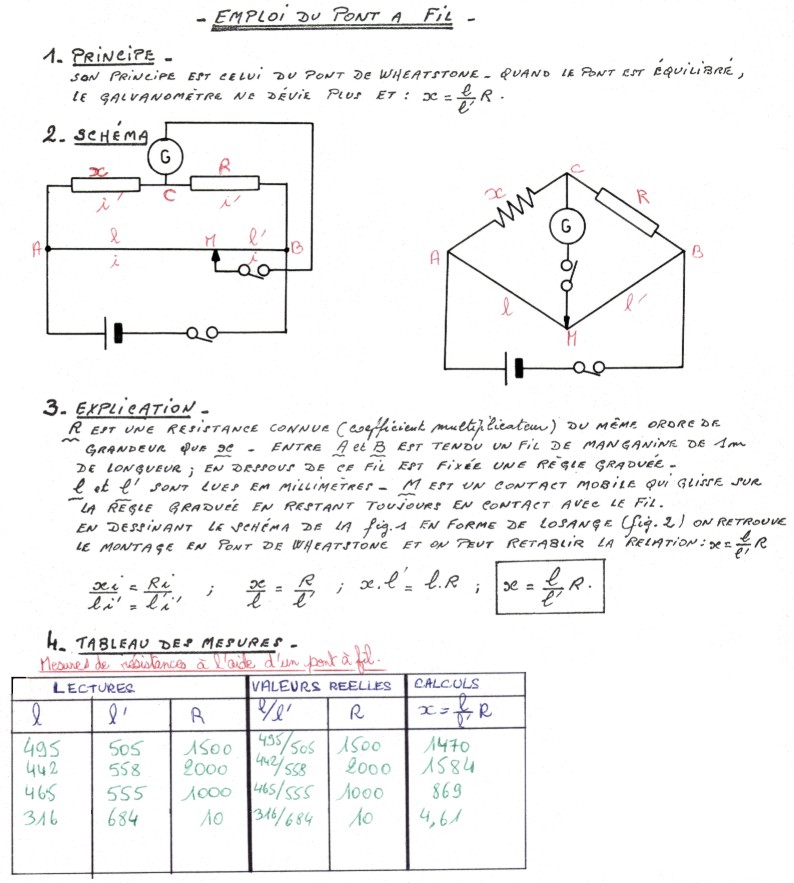

Explication en photo (cours en 1972).
| |
|
|
