Sujet : Pb sur Philips F5F74 Nouveau De fredo280_0  Le 29-08-2009 à 08:54 sta

    Bonjour à tous,
    il y a quelques mois, j'etais venu sur ce forum afin de vous parler le la restauration de mon meuble radio Philips F5F74, mais ayant peu de temps, je ne fais que revenir aujourd'hui...
    Bref, j'avais refais les 3 condensateurs d'alimentation, remis un fusible en verre de 1A sur l'alimentation, et je viens de remettre sous tension...
    1er allumage OK, mais pas de son, et lampe EL84 reste noir à tout jamais...facile, je remplace cet ampli, re-allumage, et son OK en FM, mais lampe UL84 pompe, donc, à remplacer aussi, j'en ai commandé une...
    Par contre, j'ai bien la FM, OK, à tous points de vue, mais rien en reception en AM, ni en GO, ni en OC, ni en PO.
    Avez vous déjà eu ce genre pb, sachant que j'avais remis de la bombe à contact sur les contacteurs des touches en facade, etc...

    Merci d'avance de votre aide.
    Cordialement, Frederic


Sujet : Pb sur Philips F5F74 Nouveau De f6crv  Le 29-08-2009 à 09:46 sta

    remplacement d'une el84 par une ul84 ?,? [:??:][:??:]


Sujet : Pb sur Philips F5F74 Nouveau De Bernard tsfallier  Le 29-08-2009 à 11:54 sta

    Bonjour.
    Une subtilité de Philips, l'étage de sortie de ce poste est composé d'une EL84 ET d'une UL84.
    Le transfo d'alim a deux enroulements de chauffage (6,3V et 45V)Cdt

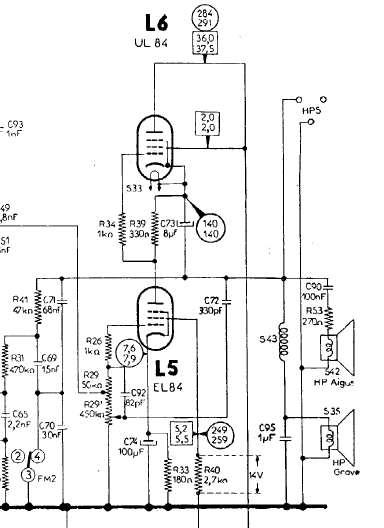

 Fichier
.PNG



Sujet : Pb sur Philips F5F74 Nouveau De Michel 87  Le 29-08-2009 à 12:03 sta


    Encore un exemple!

    Quelqu'un pourra t il me dire pourquoi Philips a toujours été le spécialiste des montages tordus?

    Pourquoi faire simple...:o[]


Sujet : Pb sur Philips F5F74 Nouveau De Phil  Le 29-08-2009 à 14:32 sta

    Bonjour,

    J'ai eu la même chose sur un 856 C, à l'époque Jacques m'avais alors répondu la chose suivante:
    "Problème de bloc HF ou désalignement AM. Essayer de remonter la chaine en l'attaquant au géné."

    Finalement, pour ce qui me concerne, la panne était au niveau du clavier et même la bombe n'y avait suffit.

    J'ai dû nettoyer les contacts du clavier en découpant des lamelle de papier de verre très fine et essayé d'améliorer les contacts en pressant avec un tournevis. Çà a finit par marcher mais il faut de la patience.

    Ces claviers ne sont pas vraiment une réussite.


Sujet : Pb sur Philips F5F74 Nouveau De Pierrot du 82  Le 29-08-2009 à 14:36 sta

    Ce n'est pas un montage tordu, au contraire, c'est un push-pull série sans transfo de sortie.

    C'est à la mode, on appelle ça un OTL (Output transformerless amplifier) [:!!:]


Sujet : Pb sur Philips F5F74 Nouveau De Michel 87  Le 29-08-2009 à 15:27 sta


    Bon, je ne connaissais pas l'appellation O T L.

    Mais, ce qui me chagrine, c'est la présence de tensions de chauffage différentes sur un même appareil, était ce indispensable?


Sujet : Pb sur Philips F5F74 Nouveau De Pierrot du 82  Le 29-08-2009 à 16:55 sta

    Oui, il semblerait que la UL84 ne soit pas la version 45V chauffage de la EL84, mais un tube différent permettant une charge anodique de plus faible impédance...

    De plus la cathode de la UL84 étant portée à la moitié de la haute tension (c'est le principe du push-pull série,) oblige à avoir un enroulement de chauffage séparé des autres tubes pour éviter tout claquage filament-cathode...


Sujet : Pb sur Philips F5F74 Nouveau De f6crv  Le 29-08-2009 à 17:36 sta

    j'ai sur mon lexique --ul84 ,pente 10,5-res interne20k-- pol-12---impedance sortie 2400 ohm----et el84 ,pente 11,3---res int 38k---pol -7,3---imp sortie4500-- pour les deux sortie 6watts ---


Sujet : Pb sur Philips F5F74 Nouveau De f6crv  Le 29-08-2009 à 18:13 sta

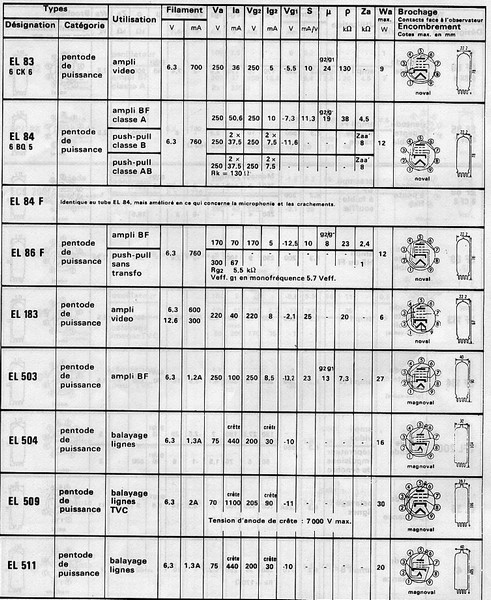

    el84 --ul84




Sujet : Pb sur Philips F5F74 Nouveau De f6crv  Le 29-08-2009 à 18:13 sta

    el84 --ul84




Sujet : Pb sur Philips F5F74 Nouveau De f6crv  Le 29-08-2009 à 18:14 sta

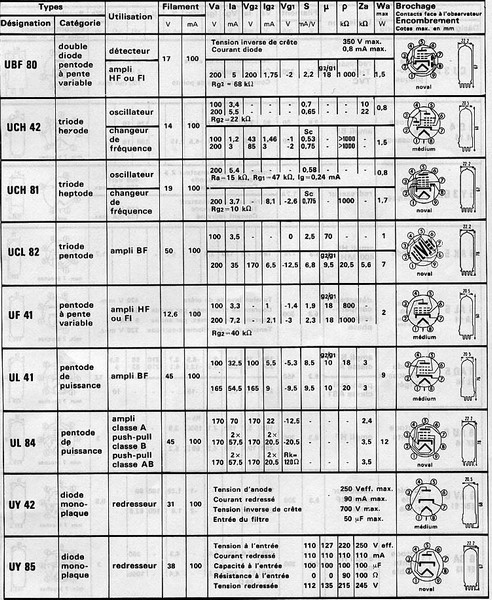

    ul84




Sujet : Pb sur Philips F5F74 Nouveau De fredo280_0  Le 30-08-2009 à 18:41 sta

    Bonsoir,

    merci à tous pour vos suggestions, effectivement, la EL84 etait complètement morte (ne s'allumait pas ) et l'autre tuble qui compose ce même ampli, la UL84 est en fin de vie, elle pompe, à un tel point qu'il faut supprimer les basses avec le potar de basses, sinon, le son s'ecroule complètement, et la lampe UL84 varie au niveau eclairage du filament...avec le son. Je vais la remplacer, après, on verra bien.
    Pour la partie AM, je vai essayer de faire comme a dit Phil, puis je vous tiendrais au courant... merci encore à tous, et bonne fin de journée.
    Cdtl, Frederic


Sujet : Pb sur Philips F5F74 Nouveau De Pierrot du 82  Le 30-08-2009 à 20:53 sta

    Au vu des symptômes, je ne pense pas que la UL84 soit pompée, ça ressemble plus à un problème de condos dans l'ampli, les chimiques de cathode et les quelque capas au papier, et une mauvaise soudure sur le circuit chauffage de la UL84...

    A vérifier avant de monter une lampe neuve...
