Sujet : radiola Nouveau De Michel du 70  Le 27-09-2009 à 19:02 sta

    Bonsoir a tous

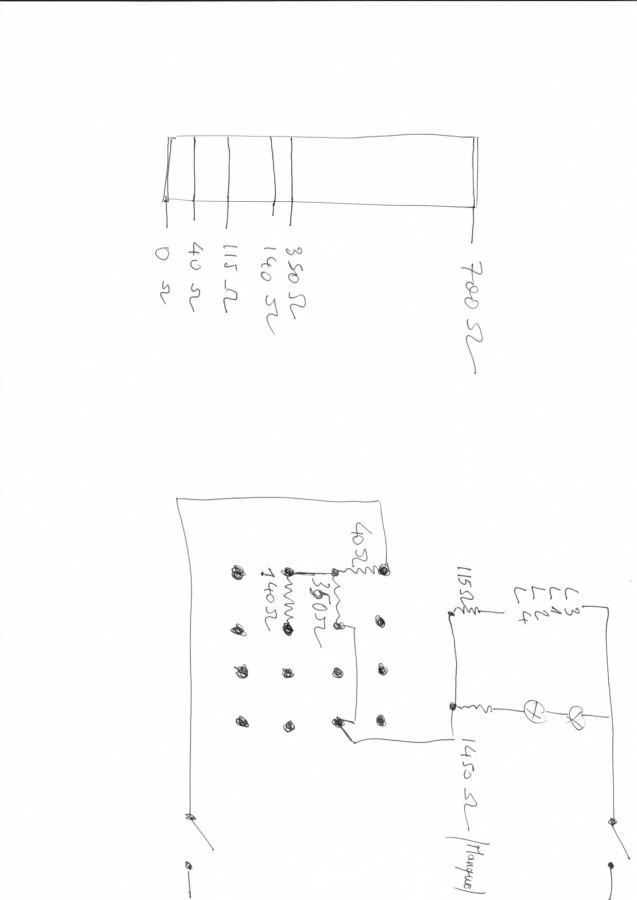

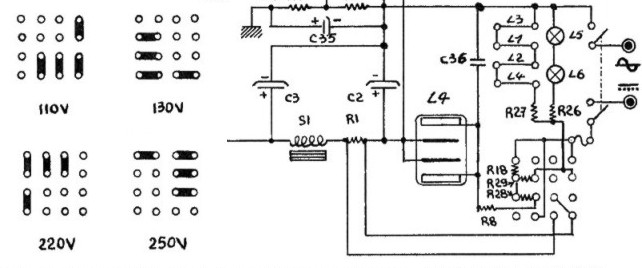

    J'ai ce branchement a faire avec cette grosse resistance qui delivre X valeurs.

    Si qqu'un peut m'expliquer ,c'est peut-etre simple mais faut savoir [:??:]

    Merci et bon appetit

    Michel




Sujet : radiola Nouveau De Totolagalène  Le 27-09-2009 à 19:18 sta

    C'est quoi ton truc sur la vue de bas à gauche avec les gros points noirs? Un transfo d'alimentation que tu veux connecter en 240v? Si c'est le cas, sur quelle marque de poste est-il?[:Hi:]


Sujet : radiola Nouveau De Michel du 70  Le 27-09-2009 à 20:53 sta

    Salut toto.

    C'est simplement pour remettre en etat un radiola.Je ne connais pas ce genre de

    resistance.Je ne sais pas mettre deux resistances en serie .

    Le truc avec les gros points noirs c'est ce que j'appelle un selecteur de tension (4 tensions)

    mais ce n'est pas le probleme.C'est le fonctionnement et comment connecte.[:Hi:]


Sujet : radiola Nouveau De Totolagalène  Le 27-09-2009 à 21:13 sta

    Ce sélecteur de tension n'est pas sur le transfo? Y en a-t-il un au moins?
    Est -ce que ce sélecteur comporte déjà des barrettes dont on peut modifier les connexions?
    De quel Radiola s'agit-il?

    Ca fait 4 questions donc 4 réponses à venir;-)[:Hi:]


Sujet : radiola Nouveau De Michel du 70  Le 27-09-2009 à 21:38 sta

    le selecteur n'est pas sur le transfo.

    il n'y a pas de transfo

    les barettes sont sur l'autre partie du selecteur

    il sagit du RA 742U

    Je repose ma question:comment connecter les fils sur cette grosse resistance pourarriver au shema ci-dessus.



Sujet : radiola Nouveau De Bernard-GRZ  Le 27-09-2009 à 22:40 sta

    La radio de Michel a été modifiée.

    Le sélecteur de tension à 4 positions, voir le schéma, a été supprimé et remplacé par un simple sélecteur à 3 directions par fusible (genre utilisé sur les transfos).

    La grande résistance comporte des colliers de réglage. Actuellement les valeurs sont (d'après le croquis) : 350 ohms + 210 ohms + 25 ohms + 75 ohms + 40 ohms toutes en série.

    Pour retrouver le câblage d'origine, cette grande résistance doit être réglée : 115 ohms + 350 ohms + 140 ohms en série, puis 40 ohms seule pour obtenir le point commun 40-350-140 par câblage.

    Je ne vois pas d'autre solution.

    Je vais essayé de comprendre la modification apportée à ce poste.





Sujet : radiola Nouveau De Michel du 70  Le 27-09-2009 à 22:46 sta

    Oui d'accord Bernard, mais comment le faire physiquement. Avec de simples resistances ce

    ne serait pas un souci mais la ,dur dur pour moi. [:??:] [:Hi:]


Sujet : radiola Nouveau De Bernard-GRZ  Le 27-09-2009 à 22:52 sta

    Je vous tiendrai au courant sur la suite de mes recherches.

    Je ferai un croquis.

    Bonne nuit.


Sujet : radiola Nouveau De Totolagalène  Le 27-09-2009 à 23:12 sta

    Je n'ai pas trouvé le schéma du RA 742U. Peut-être Bernard-GRZ l'aura. Attendons un peu.

    sinon il faudra que tu complètes ton shéma: d'où viennent les 2 inters, etc...[:Hi:]


Sujet : radiola Nouveau De Bernard-GRZ  Le 28-09-2009 à 19:32 sta

    J'ai décortiquer la commutation des résistances par le sélecteur 4 tensions.

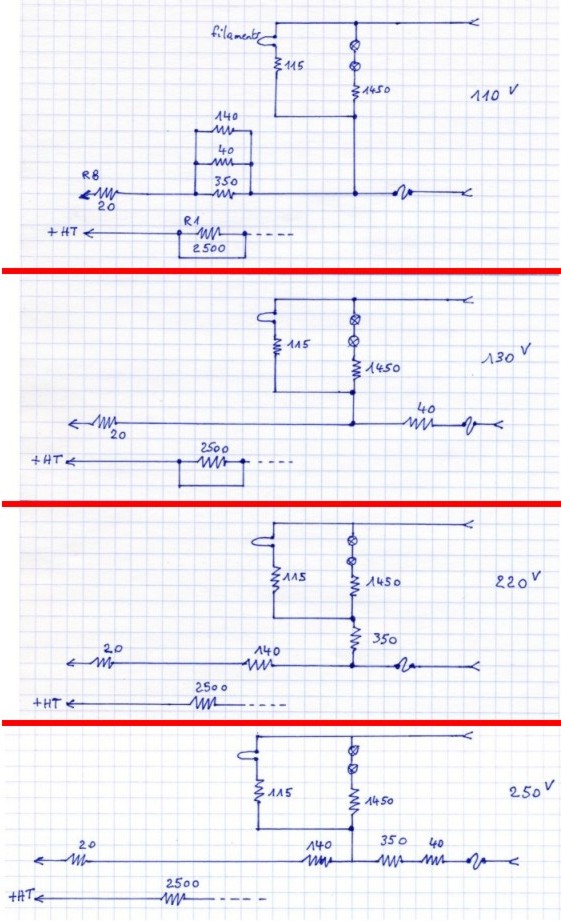

    Ci-joint (en 2 envois), les croquis des 4 alimentations, le câblage de cette grande résistance et les valeurs à obtenir par réglage de ses colliers.

    Si ce genre de sélecteur est introuvable, peut-être le fabriquer avec des petites fiches bananes de 2mm. Souder les fiches mâles sur une plaquette de circuit imprimé pour le bouchon.




Sujet : radiola Nouveau De Bernard-GRZ  Le 28-09-2009 à 19:33 sta

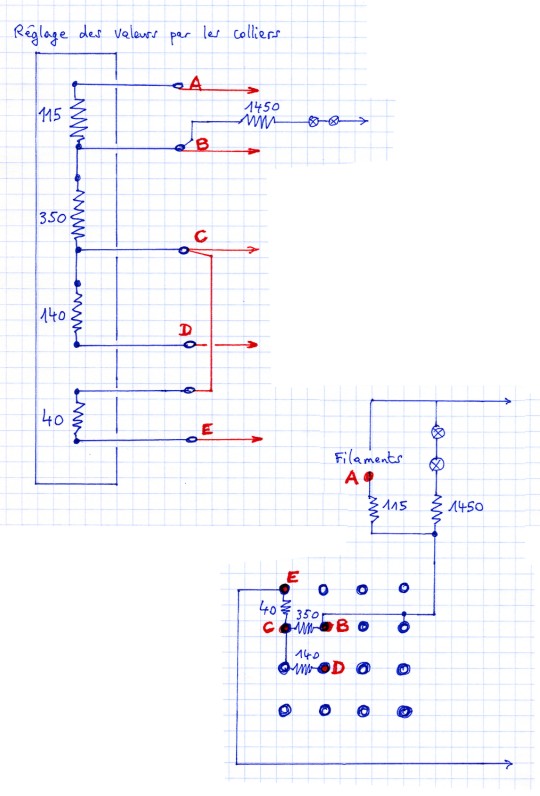

    Croquis 2.




Sujet : radiola Nouveau De Michel du 70  Le 29-09-2009 à 16:22 sta

    OK je met en oeuvre.

    a plus tard

    Michel


Sujet : radiola Nouveau De Bernard-GRZ  Le 08-10-2009 à 20:10 sta

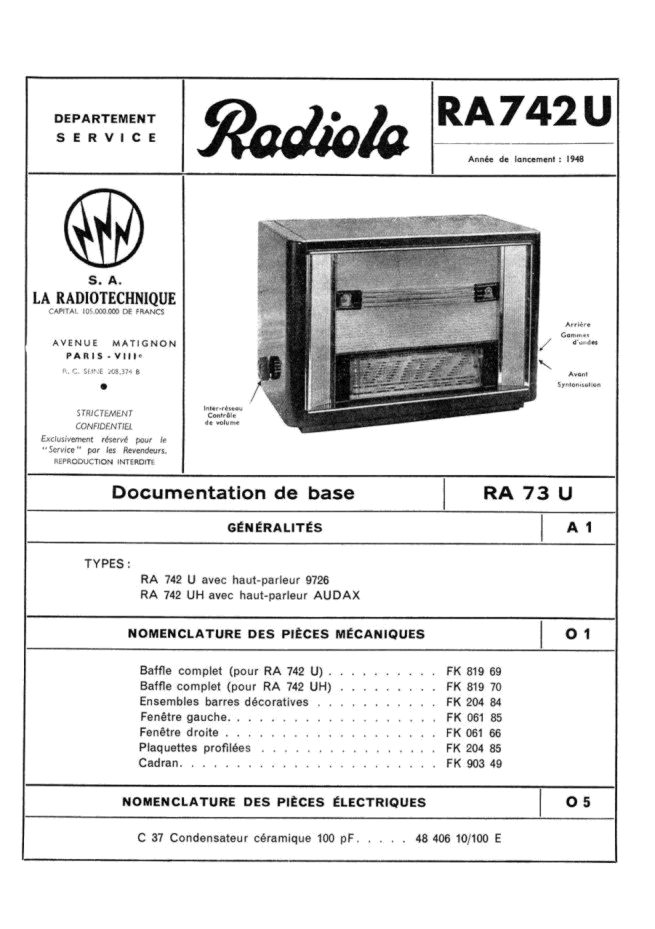

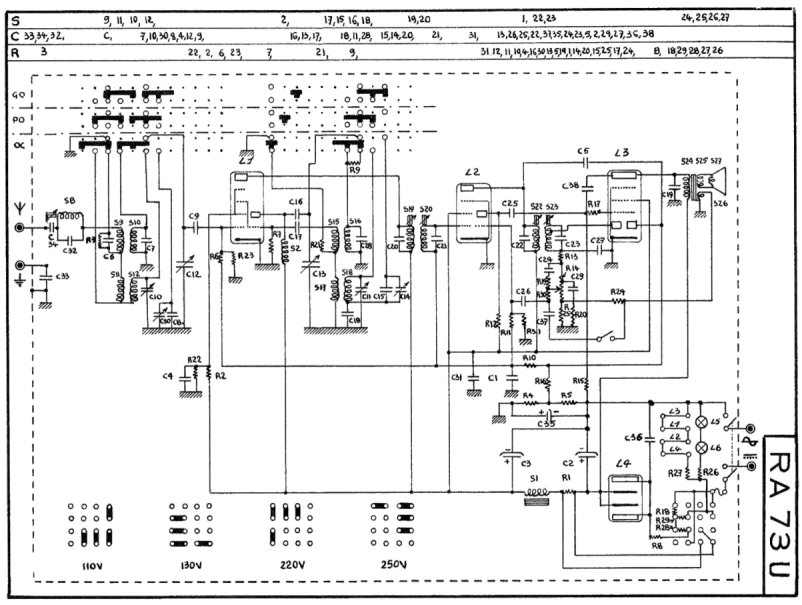

    Schéma + liste des composants.

    RA742U (année 1948) : documentation de base RA73U (année 1947).

    Voir premier fil : Retour vide grenier.




Sujet : radiola Nouveau De michel du 70  Le 08-10-2009 à 23:03 sta

    Bonsoir a tous

    Bernard-GRZ a eu la gentillesse de mettre en ligne le schema . Merci.

    Mon probleme :

    1) Le HP ronfle , les condensateurs de filtrages sont neufs . Le condensateur

    de liaison ( je pense a C25 ) change.

    2) Je capte RTL, Europe mais on dirait des chevres qui parlent.

    J'ai controle toutes les resistances les pas bonnes changees.

    Est-ce que quelqu'un pourrait me venir en aide

    Par avance Merci

    Michel [:??:]


Sujet : radiola Nouveau De Jacques (webmestre)  Le 09-10-2009 à 00:06 sta

    C'était peut-être Julien Clerc ? :-D


Sujet : radiola Nouveau De Masterorion  Le 09-10-2009 à 00:08 cms

Le - des chimiques de filtrage ne va pas à la masse mais à des résistances de polarisation. C'est tout ce qu'il y a à savoir.

Sujet : radiola Nouveau De Pierrot du 82  Le 09-10-2009 à 00:12 cms

La finale BF n'est plus polarisée et ne va pas tarder à mourir !!!





Sujet : radiola Nouveau De Pierre Roque  Le 09-10-2009 à 09:15 sta

    La doc complete du RA 73 U = BF 371 U est sur le site de Jacques
    Cordialement à tous
    Pierre


Sujet : radiola Nouveau De Pierrot du 82  Le 09-10-2009 à 14:02 cms

Je n'ai pas trouvé le BF371 sur cette page...

http://www.tsf-radio.com/nav.php?rc=tome2

Aurais-je mal cherché ?





Sujet : radiola Nouveau De michel du 70  Le 09-10-2009 à 14:18 sta

    Ben je crois que je ne le vois pas .

    J'ai contacte Jean-Michel Bourque car il detiend le schema du RA 742 U. Il est possible de

    l'avoir gratuitement mais je n'ai pas eu de reponse.:o(


Sujet : radiola Nouveau De Pierre Roque  Le 09-10-2009 à 14:21 sta

    Bonjour Pierrot
    J'ai fait parvenir à Jacques un paquet de Docs complete sur les Philips de 1942 et 1947
    dont le BF 371 U
    Amitiés
    Pierre


Sujet : radiola Nouveau De Jacques (webmestre)  Le 09-10-2009 à 14:25 sta

    Mais hélas pas reçues Pierre :-(


Sujet : radiola Nouveau De Pierre Roque  Le 09-10-2009 à 14:39 sta

    Pas possible Jacques
    Ils sont tous partis le meme jour
    Pierre


Sujet : radiola Nouveau De Pierre Roque  Le 09-10-2009 à 14:44 sta

    Jacques , je viens de verifier
    Voir rubique:Schéma 143A
    Ils sont parti le02-10-2009
    Pierre


Sujet : radiola Nouveau De Pierre Roque  Le 09-10-2009 à 14:53 sta

    Jacques , je viens de verifier ma boite d'envoi,ils sont partis le 02-10-2009 à 10:59
    Je viens de faire un transfert le 09-10-2009 à 14:48
    Pierre


Sujet : radiola Nouveau De Pierrot du 82  Le 09-10-2009 à 15:14 cms

Michel a dit :

"J'ai contacte Jean-Michel Bourque car il detiend le schema du RA 742 U. Il est possible de
l'avoir gratuitement mais je n'ai pas eu de reponse."

JMB est très occupé professionnellement ces jours-ci...



Sujet : radiola Nouveau De Pierre Roque  Le 09-10-2009 à 15:26 sta

    michel du 70
    Regardez dans votre BAL,j'ai mis la Doc complete du Philips BF 371 U
    Cordialement
    Pierre


Sujet : radiola Nouveau De Jacques (webmestre)  Le 09-10-2009 à 15:37 sta

    Il me semblait bien avoir entendu parler du 742U récemment. Pas de suites de Bernard me semble t'il.


Sujet : radiola Nouveau De Jacques (webmestre)  Le 09-10-2009 à 15:43 sta

    Des fois, je me foutrai des baffes, voir sur ce même fil le message de De Bernard-GRZ Le 08-10-2009 à 20:10 :-D


Sujet : radiola Nouveau De michel du 70  Le 09-10-2009 à 16:16 sta

    Merci a Pierre Roque

    Bernard-GRZ est tres occupe et en plus probleme de sante!

    Bien sur le schema est dans ce fil .8oI[:Hi:]


Sujet : radiola Nouveau De michel du 70  Le 09-10-2009 à 16:40 sta

    Le schema que m'a envoye Pierre Roque est identique a celui que Bernard-GRZ a poste

    dans ce fil. RA 742U = RA 73U = BF 371U

    Vous avez tout pour resoudre mon probleme [:Hi:]


Sujet : radiola Nouveau De Totolagalène  Le 09-10-2009 à 18:59 sta

    Salut Michel. Et toi aussi:-D. Revérifie bien tout ton câblage, patiemment mais sûrement.[:Hi:]


Sujet : radiola Nouveau De Totolagalène  Le 09-10-2009 à 19:18 sta

    La nomenclature accompagnant le schéma est pourtant détaillée; je n'ai pas trouvé la référence des tubes ni la valeur des transfos MF[:??:][:Hi:]


Sujet : radiola Nouveau De Pierre Roque  Le 09-10-2009 à 19:36 sta

    BF 371 U de 1947
    Lampes : ECH3--ECF1--CBL6--CY2-
    MF= 472Khz
    Pierre


Sujet : radiola Nouveau De Bernard-GRZ  Le 09-10-2009 à 22:11 sta

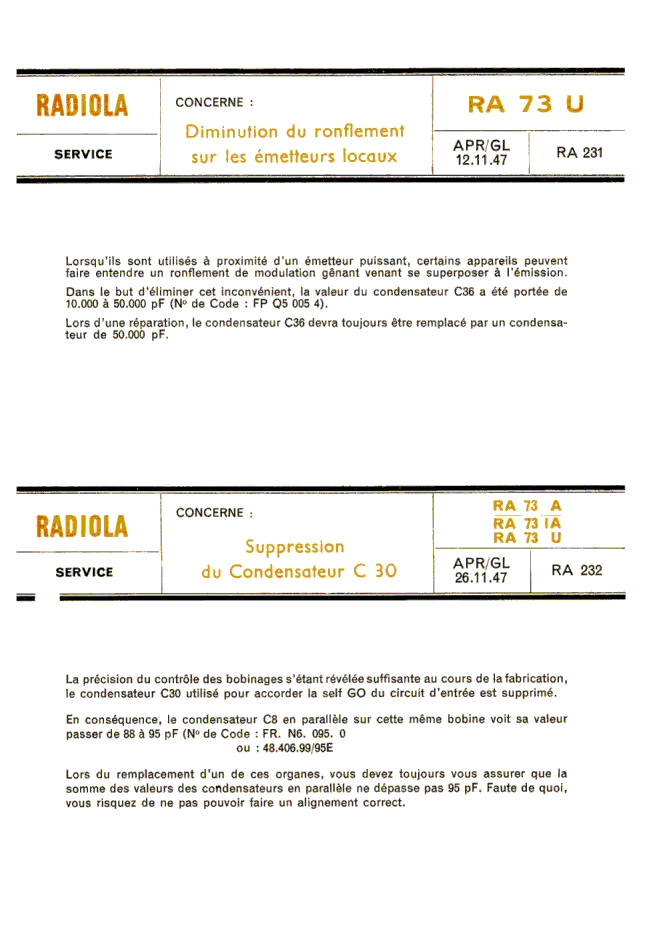

    En complément.




Sujet : radiola Nouveau De Totolagalène  Le 09-10-2009 à 22:24 sta

    472Khz, je m'en doutais vu qu'il y a un filtre de cette fréquence à l'entrée antenne.
    Quel mic-mac dans le choix des tubes. ECF1 assez fragile ai-je déjà remarqué.
    Attendons que Michel ait déjà assidument vérifié le câblage.[:Hi:]


Sujet : radiola Nouveau De Michel du 70  Le 11-11-2009 à 21:54 sta

    Bonsoir a tous

    Je dois vous donner des nouvelles de mon poste.

    J'ai change la UBL6 car au bout de 15 secondes je n'avais plus de paroles , maintenant il rechante.

    Je dois encore me procurer des resistances fortes puissances (1500 ohms 5W et 2500 ohms 5 W) j'ai fait des bidouilles mais avec la chaleur les soudures fondent.

    Encore un probleme , il ronfle un peu.Pour l'heure je laisse tomber je le reprendrais lorsque
    j'aurais tous recupere.

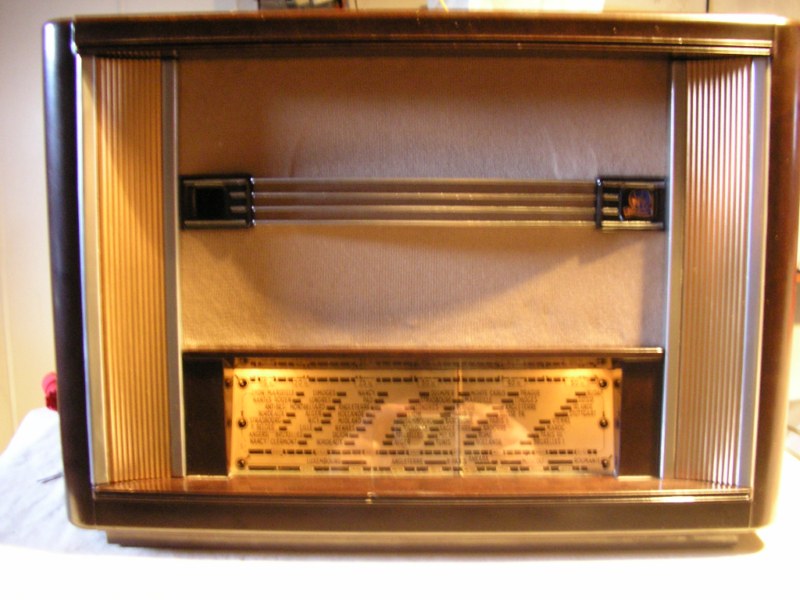

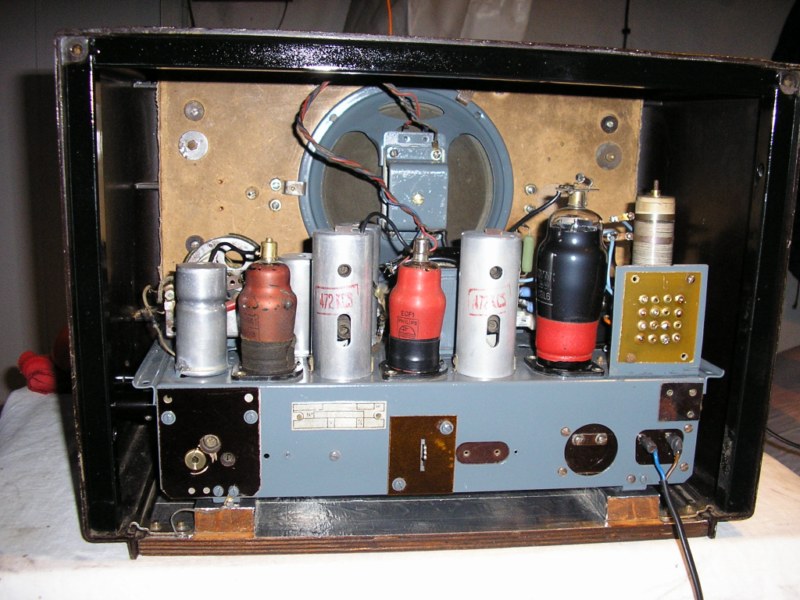

    Je joins deux photos pour vous montrer l'avancement.Le carton arriere manque car je l'ai loupe donc a refaire.

    Cordialement

    Michel





Sujet : radiola Nouveau De Michel du 70  Le 11-11-2009 à 22:00 sta

    La deuxieme ne passe pas ????????????????

    Michel


Sujet : radiola Nouveau De Michel du 70  Le 11-11-2009 à 22:10 sta

    Avec un peu de chance




Sujet : radiola Nouveau De Michel du 70  Le 11-11-2009 à 22:11 sta

    Ouf!!!!!!!!!!!!!!!

    [:??:][:Hi:]


Sujet : radiola Nouveau De Gilbert  Le 11-11-2009 à 22:41 sta

    "....mais avec la chaleur les soudures fondent !
    Il ronfle encore un peu, mais à mon avis ne devrait pas tarder à fumer également, car pour fondre les soudures...
    Ca n'a pas l'air de vous inquiéter ????


Sujet : radiola Nouveau De Totolagalène  Le 11-11-2009 à 22:45 sta

    C'est vrai qu'à notre age on aime bien chaleur:-D[:Hi:]


Sujet : radiola Nouveau De Michel du 70  Le 12-11-2009 à 18:53 sta

    Oui mais Humaine. ;-)[:Hi:]


Sujet : radiola Nouveau De Jacques (webmestre)  Le 12-11-2009 à 18:58 sta

    Et sans les ronflements :-p


Sujet : radiola Nouveau De Phil  Le 12-11-2009 à 19:02 sta

    A partir d'un certain âge, il paraît que l'on dort seul, alors !!!


Sujet : radiola Nouveau De Jacques (webmestre)  Le 12-11-2009 à 19:04 sta

    Foutaises, vous lisez trop les journaux :-D


Sujet : radiola Nouveau De Masterorion  Le 12-11-2009 à 19:09 sta

    Ben si ça ronfle, ça fume et puis ça pête... :-D:-D


Sujet : radiola Nouveau De Phil  Le 12-11-2009 à 19:11 sta

    C'est pas prudent de fumer au lit, pour le reste ma fois...


Sujet : radiola Nouveau De Jacques (webmestre)  Le 12-11-2009 à 19:12 sta

    il y a une exception: la pipe :-D


Sujet : radiola Nouveau De Masterorion  Le 12-11-2009 à 19:12 sta

    :-D:-D


Sujet : radiola Nouveau De Jacques (webmestre)  Le 12-11-2009 à 19:17 sta

    Si Tof lit çà, va être démonté le bestiau :-(


Sujet : radiola Nouveau De Phil  Le 12-11-2009 à 19:18 sta

    De là à ce que ça fume, vous prenez des risques. :-D


Sujet : radiola Nouveau De Jacques (webmestre)  Le 12-11-2009 à 19:22 sta

    Non, promis, on s'arrête juste avant ;-)


Sujet : radiola Nouveau De Pierrot du 82  Le 12-11-2009 à 19:30 cms

Tant que la fumée n'est pas avalée, peu de risques...

Sujet : radiola Nouveau De Jacques (webmestre)  Le 12-11-2009 à 19:33 sta

    Ah ! voyez, il y a des connaisseurs ici :op


Sujet : radiola Nouveau De Masterorion  Le 12-11-2009 à 19:58 sta

    D'ailleurs, il n'y a pas de fumée sans feu. :-D


Sujet : radiola Nouveau De Jacques (webmestre)  Le 12-11-2009 à 20:05 sta

    Cette réflexion, prise au second degré, est pleine de bon sens :-)


Sujet : radiola Nouveau De Masterorion  Le 12-11-2009 à 20:10 sta

    ;-)


Sujet : radiola Nouveau De Michel du 70  Le 12-11-2009 à 20:40 sta

    Mais "pierrot du 82 " c'est comment la fumee quand elle est avalee ?[:??:]


Sujet : radiola Nouveau De Pierre Roque  Le 12-11-2009 à 20:48 sta

    Il ne sait pas parce qu'il ne fume pas le Pierrot:-D:-D


Sujet : radiola Nouveau De Michel du 70  Le 12-11-2009 à 20:51 sta

    La cigarette ,la pipe peut-etre !!!!!!!!!!!!!!


Sujet : radiola Nouveau De Michel 87  Le 12-11-2009 à 20:56 sta


    De toute façon, c'est défendu en public, na!
