Sujet : Chargeur de batterie Nouveau De Totolagalène  Le 09-10-2009 à 22:41 sta

    Une relation m'a donné un chargeur ABSAAR type ABS25. Tout çà parce qu'il a voulu s'amuser à changer les cosses 'AMP" qui vont sur le transfo et qu'il n'a pas su les rebrancher; moi non plus! J'ai sonné les enroulements mais il y en a de bizarres. C'est un truc avec booster et certains enroulements avec très faibles résistance sont peut-être à mettre en série avec d'autres (genre survolteur/dévolteur). Si quelqu'un a le même ce serait facile, sinon je peux relever la résistance de chaque enroulement.
    J'ai cherché sur Gogoy, j'ai envoyé des mails à cette boîte mais tintin: aucune réponse.
    Merci.[:Hi:]


Sujet : Chargeur de batterie Nouveau De slouptoouut  Le 10-10-2009 à 11:36 sta

    Bonjour,

    Sur un tel chargeur , le secondaire est, souvent, un enroulement a prises multiples assez compliqué ...mais le primaire est généralement simple (en principe : un enroulement 0-220V ...ou 2 enroulements 0-110/0-110 a coupler en série ) et facile a identifier (il est en fil fin alors que tous les autres sont en gros fil )

    Pouvez vous identifier le primaire, et y appliquer le courant du secteur , en laissant tous les secondaires "en l'air" ?
    (si oui, et si rien d'anormal ne se passe à la M S T ...faire un croquis et mesurer les tensions sur les extrémités de chaque secondaire pour les relever et tenter d'en retrouver le branchement )

    sloup


Sujet : Chargeur de batterie Nouveau De Totolagalène  Le 10-10-2009 à 12:15 sta

    OK, je vais faire ce relevé. J'avais trouvé le primaire 220V. Le secondaire qui va au pont de diodes n'avait pas été débranché. Je m'en été tenu à l'ohmètre. A plus.[:Hi:]


Sujet : Chargeur de batterie Nouveau De Jacques (webmestre)  Le 10-10-2009 à 12:16 sta

    été pluvieux d'ailleurs ;-)


Sujet : Chargeur de batterie Nouveau De michel du 70  Le 10-10-2009 à 12:17 sta

    Bonjour

    J'ai le ABS 10 (sans booster) si je peux t'aider !!

    Michel


Sujet : Chargeur de batterie Nouveau De Totolagalène  Le 10-10-2009 à 12:18 sta

    Pourtant celà n'a pas était le cas!:-D[:Hi:]


Sujet : Chargeur de batterie Nouveau De Totolagalène  Le 10-10-2009 à 12:19 sta

    Merci Michel. Le mien a booster, charge rapide, charge lente.[:Hi:]


Sujet : Chargeur de batterie Nouveau De Totolagalène  Le 10-10-2009 à 16:04 sta

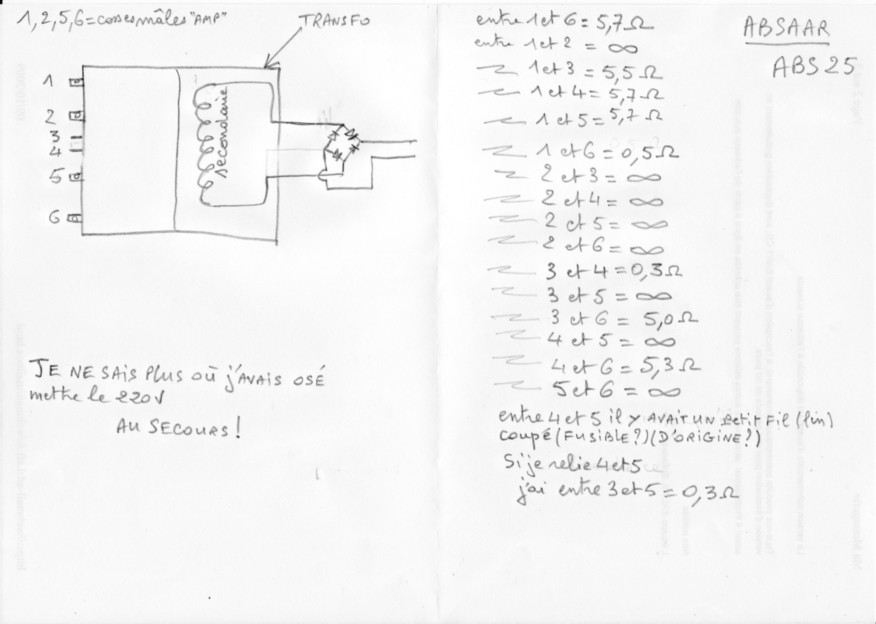

    1er relevé. Attends conseils pour mettre le 220 et relever les tensions.[:Hi:]




Sujet : Chargeur de batterie Nouveau De Adams  Le 10-10-2009 à 18:18 sta

    A mon avis vous verrez mieux la constitution du tranfo en mettant de 12 à 15 Vac sur le secondaire pour mesurer les tensions au primaire .


Sujet : Chargeur de batterie Nouveau De Totolagalène  Le 10-10-2009 à 19:01 sta

    Bonjour Adams. Cà me rappelle la machine à poncer les carrelages, sauf que ce chargeur
    il m'intéresse.
    Et bien on peut faire çà. Un petit détail toutefois: cette liaison un peu douteuse entre 4 et 5, je la supprime pensai-je?[:Hi:]


Sujet : Chargeur de batterie Nouveau De Adams  Le 10-10-2009 à 20:41 sta

    J'ai l'impression qu'il y a un probleme dans vos mesures.
    Entre 1 et 6 vous donnez une fois 5,7 Ohms et sur une autre ligne, 0,5.
    On dirait que 2 et 5 sont libres.


Sujet : Chargeur de batterie Nouveau De Totolagalène  Le 10-10-2009 à 21:00 sta

    Bien vu! Oublier ma première ligne entre 1 et 6 = 5.7:-[
    Entre 1 et 6 j'ai 0.4/0.5 ohms.
    oui, 2 et 5 = infini.[:Hi:]


Sujet : Chargeur de batterie Nouveau De Totolagalène  Le 10-10-2009 à 22:37 sta

    Suite[:Hi:]




Sujet : Chargeur de batterie Nouveau De Adams  Le 11-10-2009 à 09:10 sta

    Bonjour
    Quels sont les autres éléments du chargeur ?
    Il me semble qu'il a existé des chargeurs dont la régulation était faite par le transformateur
    ce qui semble etre le cas.


Sujet : Chargeur de batterie Nouveau De Totolagalène  Le 11-10-2009 à 14:26 sta

    Bonjour.

    Il y a un bouton- inverseur avec 3 fils en l'air terminés par une cosse femelle qui vont aussi
    sur le transfo. Sur le transfo, les plots 1,2,5 et 6 sont doubles (peuvent recevoir 2 cosses femelles).
    Cet inverseur à 2 positions est marqué: 1 position = Charge lente
    autre position = Aide au démarrage
    Charge rapide

    Il y a un autre élément avec 5 LED marquées de 1 à 5 et un bouton- poussoir marqué
    Disjoncteur. Cet élément semble être connecté comme d'origine ( ne concerne pas le primaire du transfo).



    [:Hi:]


Sujet : Chargeur de batterie Nouveau De Totolagalène  Le 11-10-2009 à 22:25 sta

    En fait je n'ai jamais que 5 fils (les 3 de l'nverseur et les 2 du secteur) à rebrancher sur le(s) primaire(s) du transfo. Une espèce de factoriel 5, soit120combinaisons: une rigolade:-D[:Hi:]


Sujet : Chargeur de batterie Nouveau De Totolagalène  Le 14-10-2009 à 01:30 cms

J'espère qu'Adams et d'autres ne m'ont pas oublié.

Sujet : Chargeur de batterie Nouveau De Pierrot du 82  Le 14-10-2009 à 03:19 cms

Si on retire les 2 fils du secteur qui sont faciles à identifier, combien reste-t'il de combinaisons avec 3 fils ?





Sujet : Chargeur de batterie Nouveau De Totolagalène  Le 14-10-2009 à 12:04 sta

    Bonjour.

    Je pense que çà doît faire 6. Le problème est que je n'ose pas les essayer au hazard.[:Hi:]


Sujet : Chargeur de batterie Nouveau De Adams  Le 14-10-2009 à 17:05 sta

    Bonjour
    Je ne vous ai pas oubllié

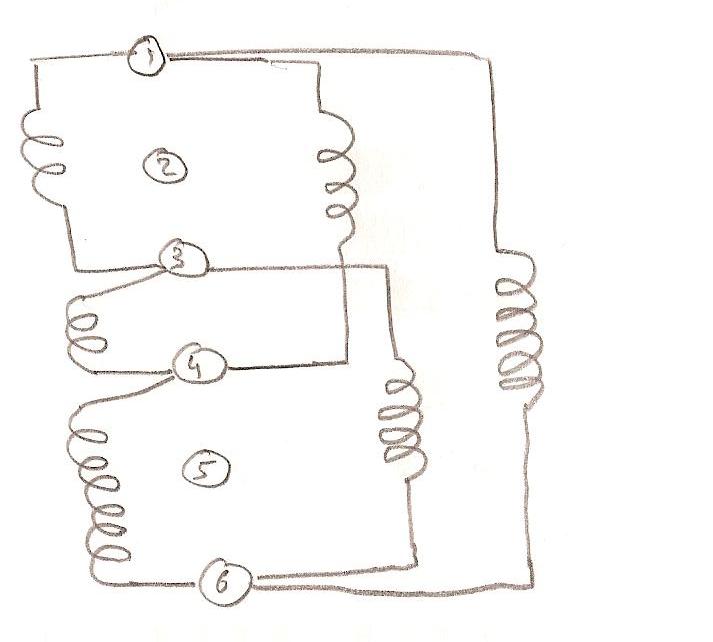

    J'en suis la et je ne comprends pas grand chose,voir mon schéma.




Sujet : Chargeur de batterie Nouveau De Totolagalène  Le 14-10-2009 à 17:13 sta

    Bonjours Adams. Je me doutais bien que vous cogitiez toujours[:Hi:]


Sujet : Chargeur de batterie Nouveau De Adams  Le 14-10-2009 à 23:38 sta

    Bonsoir
    Mon schema est-il bon,si c'est le cas je ne vous cache pas que j'eusse préféré qu'il fut faux.


Sujet : Chargeur de batterie Nouveau De Totolagalène  Le 14-10-2009 à 23:48 sta

    Je ferai le mien propre ( sans copier sur le vôtre, c'est juré). Demain si 'ai un peu de temps
    pour ce qui n'urge pas. Merci[:Hi:]


Sujet : Chargeur de batterie Nouveau De Totolagalène  Le 17-10-2009 à 18:25 sta

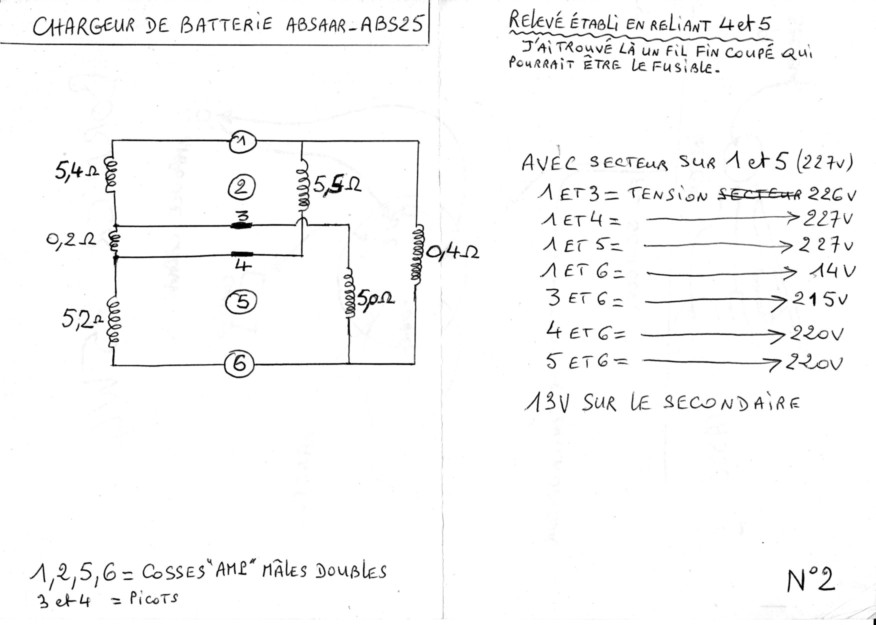

    Bonjour. Comme prévu je vous envoie 2 schémas-relevés. Essai du N°1...




Sujet : Chargeur de batterie Nouveau De Totolagalène  Le 17-10-2009 à 18:30 sta

    N°2...




Sujet : Chargeur de batterie Nouveau De Totolagalène  Le 17-10-2009 à 19:02 sta

    J'ai oublié de dessiner la liaison entre 4 et 5 sur le schéma-relevé N°2 bien qu'écrit en haut à droite, mais surtout de représenter un enroulement de 5,6 Ohms entre 1 et 5.


Sujet : Chargeur de batterie Nouveau De Totolagalène  Le 17-10-2009 à 19:06 sta

    Cà coule de source mais c'est trompeur! (5,6/5,5 Ohms).[:Hi:]


Sujet : Chargeur de batterie Nouveau De Masterorion  Le 17-10-2009 à 19:20 cms

Toujours bloqué, ce sélecteur...

Sujet : Chargeur de batterie Nouveau De Totolagalène  Le 17-10-2009 à 19:36 sta

    Et ta soeur?:-D:-D:-D[:Hi:]


Sujet : Chargeur de batterie Nouveau De Adams  Le 17-10-2009 à 21:36 sta

    Bonsoir
    Vous dites:
    << mais surtout de représenter un enroulement de 5,6 Ohms entre 1 et 5.>>
    Je ne crois pas 4 est relié à 5 c'est la bobine entre 1 et 4 , il y a 6 bobines pas 7
    ( et c'est bien assez !)
    Le supposé fusible était entre 4 et 5 ?


Sujet : Chargeur de batterie Nouveau De Totolagalène  Le 17-10-2009 à 22:46 sta

    Lorsque 4 et 5 sont reliés, il y a bien une résistance de 5.6 Ohms entre 1 et 5 , c'est à dire l'addition de 5,4 (entre 1 et 3) plus 0,2 ((entre 3 et 4). Erreur de ma part d'avoir dit oublier de représenter un enroulement de 5,6 Ohms entre 1 et 5. Idem sur mon schéma N°1, je
    n'aurais pas du représenter un enroulement de 5,6 entre 1 et 4 (c'est en fait l'addition des enroulements 5.3 et 0,2. Il n'y aurait en fait que 5 bobines. Il y a 1/10 d'Ohm qui se ballade, c'est sans doute dû au fil très fin que j'ai remis entre 4 et 5 qui est bien l'emplacement du supposé fusible que j'ai vu coupé au départ. Excuse me, j'ai sonné toutes les combinaisons possibles sans voir que j'en ajoutais un qui était la somme de 2
    en série déjà représentés.[:Hi:]


Sujet : Chargeur de batterie Nouveau De Totolagalène  Le 17-10-2009 à 22:54 sta

    Le grand mystère pour moi est: Pourquoi 0,4 Ohm entre 1 et 6 alors qu'on devrait bêtement avoir la somme de 5,4+0,2+5,2 [:??:][:!!:]


Sujet : Chargeur de batterie Nouveau De Pierrot du 82  Le 17-10-2009 à 23:05 cms

En fait il y a UN SEUL enroulement de 5 ohms et DEUX de 0,5 ohms...

Qu'y a-t'il sous le chapeau de Toto ?





Sujet : Chargeur de batterie Nouveau De Totolagalène  Le 17-10-2009 à 23:11 sta

    Celà m'étonne que Pierrot se contente de plaisanter et qu'il n'ait pas sa p'tite idée.[:ouin:][:Hi:]


Sujet : Chargeur de batterie Nouveau De Adams  Le 17-10-2009 à 23:58 sta

    <<En fait il y a UN SEUL enroulement de 5 ohms et DEUX de 0,5 ohms...>>
    Le schéma serait faux ? Tant mieux !
    Pierrot vous avez une idée du vrai schéma ?


Sujet : Chargeur de batterie Nouveau De Totolagalène  Le 25-10-2009 à 01:50 sta

    Et si, au lieu de mesurer la résistance pure des enroulements de ce(s) primaire(s, je
    mesurais leur inductance, est-ce que celà ouvrirait une nouvelle piste de réflexion pour les spécialistes ? [:Hi:]


Sujet : Chargeur de batterie Nouveau De Totolagalène  Le 25-10-2009 à 01:58 sta

    Sinon, je viens de penser à une autre possibilité beaucoup plus simple:

    Le transformer en chargeur de décharge.................publique![:Hi:]


Sujet : Chargeur de batterie Nouveau De radiolo  Le 25-10-2009 à 19:55 sta

    Bonsoir,

    Sur des transfos de puissance la mesure de la résistance des enroulements ne vous donnera rien, les resistances a mesurer sont trop faibles et les mesures entachées de fortes erreurs dues aux contacts des pointe de touches....
    La seule solution est de mettre sous ternsion alternative 6 V par exemple un enroulement pris un peu au hasard enfin par tout a fait, choisissez un en gros fil que vous estimez avoir peu de spires et attention il y aura peut etre du 220V ou plus quelque part.....
    Mesurez au voltmetre alternatif les tensions presentes sur les enroulements que vous avez au préalable reperes a l'hommetre ( continuite sans vous occuper de la valeur de la resistance)
    Cela va vous permetre de classer les enroulements en valeurs de tension et surtout si vous devez les coupler en serie de faire un essai pour voir si les tensions s'ajoutent bien et ne se retanchent pas ...

    C'est comme cela que l'on repere un gros transfo totalement inconnu.

    Amicalement

    Radiolo



Sujet : Chargeur de batterie Nouveau De Totolagalène  Le 25-10-2009 à 19:58 sta

    Merci Radiolo, je vais reprendre avec cette méthode.[:Hi:]
