Sujet : Radio à transistors. Nouveau De Phil  Le 28-10-2009 à 11:17 sta

    Bonjour,

    Un ami m'a demandé si je pouvais lui réparer cette radio. Je pense que oui mais auriez vous quelques infos et conseils ?

    - En regardant la prise pour connecter la pile je pense à ces piles de 9 volts mais je ne sais si l'on en trouve encore. Je pourrais éventuellement remplacer par deux pile de 4,5v mais va falloir modifier la prise.

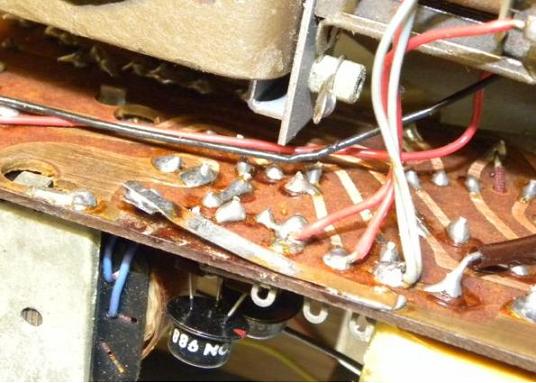

    - Le CI a souffert et commence à se décoller, je vais le remplacer par un strap.

    - Pensez vous que sur ce type de poste, il soit indispensable de changer les chimiques ?


    Phil




Sujet : Radio à transistors. Nouveau De Jacques (webmestre)  Le 28-10-2009 à 11:28 sta

    Ce type de prise s'accommode parfaitement des coupleurs 2x4,5V.

    Les pistes décollées peuvent être le résultat d'une consommation excessive, soit donc d'un chimique HS. L'utilisation d'une alim stabilisée avec limiteur de courant est très souhaitable pour le dépannage de transistors anciens.


Sujet : Radio à transistors. Nouveau De slouptoouut  Le 28-10-2009 à 12:50 sta

    Bonjour,

    pour décoller et couper les pistes d'un circuit imprimé d'un vieux poste à transistors a cause d'une surintensitée, il faut en vouloir ...et y faire passer environ 20 A !
    (oui, vingt ampères !) ce qui est peu probable (c'est pas poste de radio pas un chargeur de batteries !)

    je pense plutôt a d'autre causes :
    -décollement par soudure a une température excessive (fer à souder trop chaud ou resté trop longtemps !)
    -oxydation par coulures d'électrolyte (coulures issues d'une pile percée oublié dans le poste, ou d'un condensateur chimique mort !)
    -choc mécanique ayant déformé le support ( poste ayant connu une chute brutale, ou ayant été lancé !)

    sloup


Sujet : Radio à transistors. Nouveau De Michel 87  Le 28-10-2009 à 13:07 sta


    Bonjour,

    Oui, le décollement des pistes est souvent dû à un échauffement excessif à la soudure.

    Pour les chimiques, ils sont certainement fuitars ( surtout les SIC SAFCO qui se mettaient déjà à couler au bout de 10 ans ! )

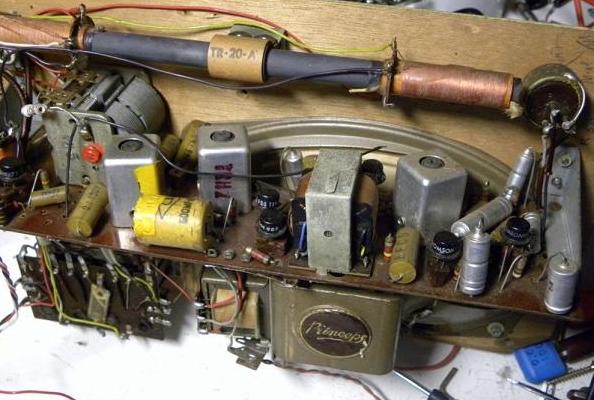

    Au vu de la photo où on aperçoit un transistor type " chapeau", le poste doit être d'avant 1960.


Sujet : Radio à transistors. Nouveau De Phil  Le 28-10-2009 à 20:40 sta

    Ok merci, je vais l'attaquer ! [:Hi:]


Sujet : Radio à transistors. Nouveau De slouptoouut  Le 29-10-2009 à 00:05 sta

    Les pires condo de chez Sic Safco étaient les Minisic avec un bout vert et un bout rouge !

    (et j'ai récemment eu en cadeau, une "hénaurme" console de mélange et d'effets , apparemment dédié a des musiciens, et qui occuppe plus de la moitié du coffre de la "ouature" , mais que j'ai eu de la part ...d'un coureur de fond ...console qui a comme grosse maladie une floppée de condos avec les bouts rouge et verts, a peu pres tous morts, et dont de nombreux on coulés !
    Je crois que, même si je mettais la console entière au feu elle ne ferait même plus "bang" ! ceci dit, je vais peut être pas la mettre au feu ! )

    sloup


Sujet : Radio à transistors. Nouveau De Katsoon-69  Le 29-10-2009 à 11:17 sta

    Maintenant que la cause des pannes a été traitée, passons au dépannage.

    Ce que je ferais:

    1- Un bon dépoussiérage du circuit ( bombe de gaz neutre ou souflette)
    2- Nettoyage des zones ou les pistes sont décollées, avec un peu d'acétone et un chiffon puis suppression des morceaux de piste décollé.
    3- Prévoir des straps pour remplacer les liaisons manquantes
    4 - Profiter de l'occasion pour remplacer les chimiques, il ne sont pas nombreux dans ce type de poste à transistors et il y en a pour quelques euros seulement, prendre des 16 ou 25v.
    5 - La prise d'alimentation allait sur un boîtier contenant 2 piles de 4,5V en série.

    J'en ai sauver plusieurs qui étaient dans le même état ;-)


Sujet : Radio à transistors. Nouveau De Phil  Le 29-10-2009 à 16:16 sta

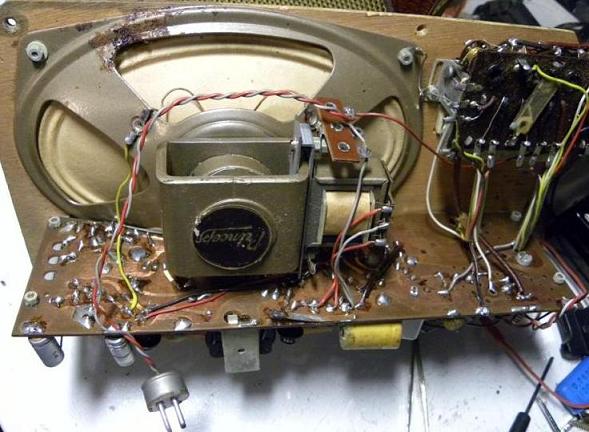

    Petit souci, je n'avais pas remarqué que les transistors étaient montés sur supports et il y en a un qui s'est barré. J'ai donc deux possibiltés pour le remettre en place avec peut-être un risque si je me trompe.

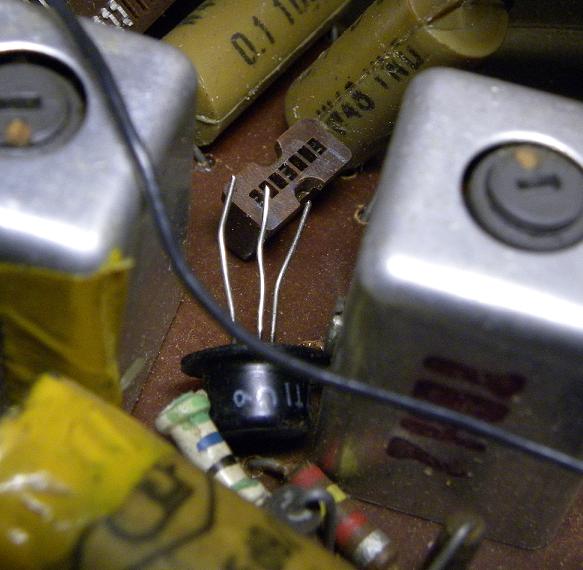

    Il s'agit d'un 37 TI mais je ne trouve rien sur le net le concernant ???




Sujet : Radio à transistors. Nouveau De Jacques (webmestre)  Le 29-10-2009 à 16:19 sta

    37T1 (de trois moins deux) pas 37TI.


Sujet : Radio à transistors. Nouveau De Jacques (webmestre)  Le 29-10-2009 à 16:22 sta

    Voir par exemple ici, la quatrième ligne de résultat :-D


Sujet : Radio à transistors. Nouveau De Phil  Le 29-10-2009 à 19:49 sta

    Merci Jacques !

    C'est bon, il rechante.

    J'ai changé les quelques chimiques, ressoudé un strap et un fil qui allait au cadre ferrite. Encore l'adaptation des pile 4,5v à réaliser et voir l'antenne télescopique qui n'est pas reliée.

    C'est surprenant ce système de support de transistor, le fait de toucher avec le doigt perturbe les contacts et du même coup le fonctionnement. Technique d'autant plus curieuse que ce type de radio est justement conçu pour être secoué et déplacé...


Sujet : Radio à transistors. Nouveau De Michel 87  Le 29-10-2009 à 21:54 sta


    Les transistors ayant succédé aux tubes, les premiers appareils utilisaient logiquement le même principe.

    De plus, les semiconducteurs au germanium supportant très mal la chaleur au delà de 80 degrés, malgré les précautions de soudage, le problème était contourné.

    Heureusement, le silicium est arrivé


Sujet : Radio à transistors. Nouveau De Phil  Le 30-10-2009 à 13:07 sta

    Ce qui est bien sur ce forum, c'est que chaque jour on apprend quelque chose. :-)


Sujet : Radio à transistors. Nouveau De Jacques (webmestre)  Le 30-10-2009 à 13:14 sta

    Surtout que 80° pour un géranium, pour ma part j'aurai été beaucoup plus modeste.


Sujet : Radio à transistors. Nouveau De Masterorion  Le 30-10-2009 à 13:37 cms

Arroser abondament, sinon il fane...

Sujet : Radio à transistors. Nouveau De Phil  Le 30-10-2009 à 13:41 sta

    Hum, je sens qu'on va pas tarder à virer vers le chrysanthème, c'est de circonstances...:-(

    On arrose plus dans la Marne Nico, ça gèle maintenant...:-)


Sujet : Radio à transistors. Nouveau De Masterorion  Le 30-10-2009 à 15:28 sta

    80°, même en fahrenheit, c'est loin du gel...:-D


Sujet : Radio à transistors. Nouveau De Phil  Le 30-10-2009 à 16:03 sta

    Bon la bête a fonctionné des heures durant et après coupure et remise en marche il a fait du
    "motor-boating", c'est comme ça qu'on dit, je crois ! j'ai alors changé le dernier condo chimique qui restait et il refonctionne bien...

    Seulement, cela m'a l'air trop facile ???


Sujet : Radio à transistors. Nouveau De Masterorion  Le 30-10-2009 à 16:21 sta

    C'est le chimique qui découple les piles ?


Sujet : Radio à transistors. Nouveau De Phil  Le 30-10-2009 à 18:16 sta

    Non Nico, un condo qui se trouve sur l'entrée du HP.

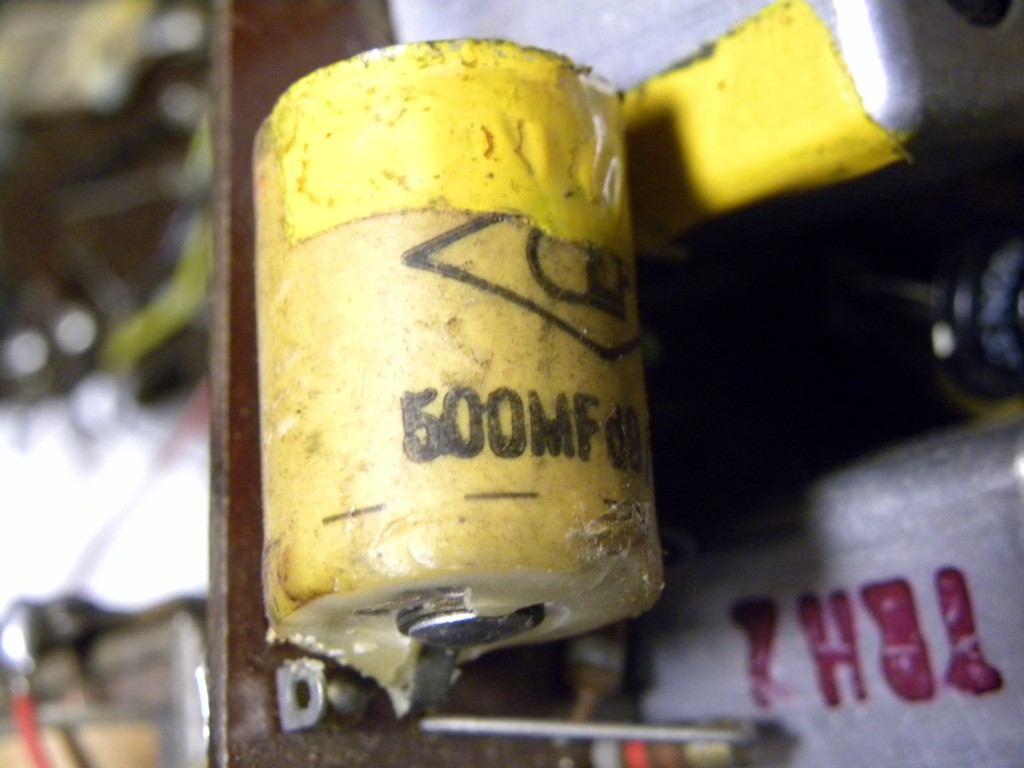

    Encore un doute sur celui-ci, 500MF ça fait pas un peu beaucoup même sous 12v ou lis-je mal?




Sujet : Radio à transistors. Nouveau De Phil  Le 30-10-2009 à 18:17 sta

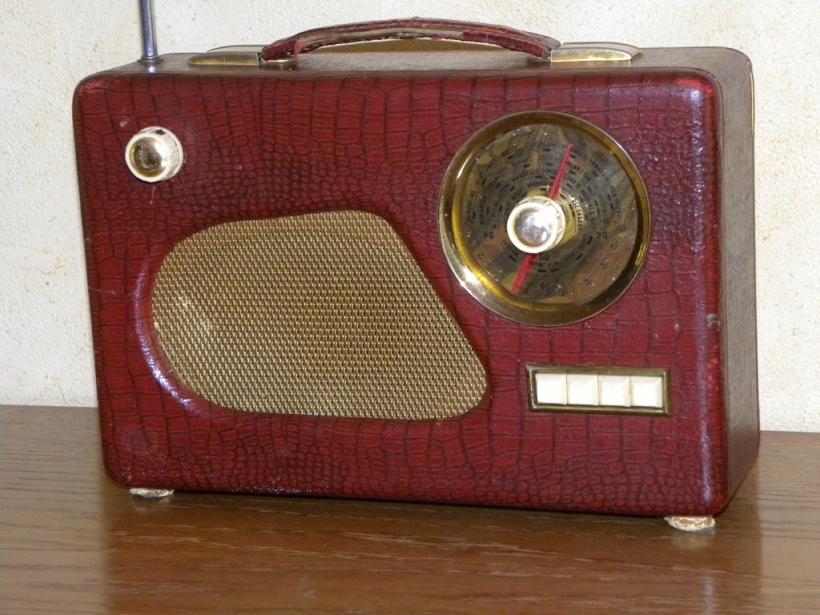

    Au fait, l'est-y pas beau mon nouveau Nikon qui fait de belles photos de près ? ;-)


Sujet : Radio à transistors. Nouveau De nuvistor  Le 30-10-2009 à 22:00 sta

    Bonsoir à vous , je possède un transistor Sonolor type "senateur " avec la fm, sept touches noires ant/ cad , trois gammes en oc, et la fm, si vou disposez d'un tel modele
    meme à l'état d'épave, merci de me tenir au courant. vous souhaitant une tres bonne soirée Merci.


Sujet : Radio à transistors. Nouveau De Phil  Le 31-10-2009 à 12:47 sta

    Pourquoi ne pas ouvrir un nouveau sujet en le nommant Sonolor par exemple ?

    Je plaisante !;-)

    Une précision cependant, je pense que les puristes vont vous reprendre si vous appelez votre poste radio un transistor :

    Le transistor est le composant électronique actif fondamental en électronique utilisé principalement comme interrupteur commandé et pour l'amplification, mais aussi pour stabiliser une tension, moduler un signal ainsi que de nombreuses autres utilisations.

    Le terme transistor provient de l’anglais transconductance varistor (résistance variable de transconductance). Il a été voté par un comité directeur de 26 personnes des Bell Labs le 28 mai 1948 (mémo 48-130-10), parmi les noms proposés suivants : semiconductor triode, surface states triode, crystal triode, solid triode, iotatron, transistor. Pour des raisons commerciales, il fallait un nom court, sans équivoque avec la technologie des tubes électroniques. Transistor fut choisi. Il désigne un dispositif semi-conducteur à trois électrodes actives qui permet le contrôle grâce à une électrode d'entrée (base pour les bipolaires et grille pour les FET) d'un courant ou d'une tension sur l'une des électrodes de sorties (collecteur pour les bipolaires et drain pour les FET).

    Par métonymie, le terme transistor désigne également les récepteurs radio équipés de transistors.

    Je vous rassure, cette prose ne m'appartient pas, elle a été trouvée sur le net.

    Phil [:Hi:]


Sujet : Radio à transistors. Nouveau De Phil  Le 31-10-2009 à 16:55 sta

    Bon il est pas mail maintenant, il a chanté durant 5 bonnes heures sans souci.

    Dernière remarque: la mise en marche s'effectue par le biais de la sélection d'une touche de la gamme d'onde. Le potar volume ne possède donc pas d'interrupteur. Lorsque le bouton est au minimum, le son est toujours audible et un petit déplacement fait rapidement monter le volume ??? Je me demande si la valeur du potar est bien adaptée 10k ???


Sujet : Radio à transistors. Nouveau De Katsoon-69  Le 01-11-2009 à 23:51 sta

    La valeur et aussi la courbe, il me semble que pour le volume c'est un LOG.


Sujet : Radio à transistors. Nouveau De Michel 87  Le 02-11-2009 à 08:49 sta


    Bonjour,

    Le réglage de volume est toujours un log, quelqefois marqué " T "

    10 K semble être une valeur usuelle.


Sujet : Radio à transistors. Nouveau De Phil  Le 06-11-2009 à 12:38 sta

    Bonjour à tous,

    En vérifiant, il semblerait que ce ne soit pas un logarithmique. Vu l'ancienneté de potar je n'arrive pas à lire l'inscription, il y a bien un L mais log ou linéaire ???

    J'ai donc tenté une mesure, mais je ne sais si c'est valable : J'ai regardé si la valeur mesurée est proportionnelle au déplacement du curseur. Apparemment c'est le cas , mais cette façon de procéder est-elle bonne ?

    Bon vous me direz que je peux faire le test avec un autre potar mais le principe de mesure est-il valable ?


Sujet : Radio à transistors. Nouveau De Pierrot du 82  Le 06-11-2009 à 13:33 cms

Pour savoir si le potar est linéaire ou log, une mesure à l'ohmmètre :
Mettre le pot à mi-course, et mesurer la résistance entre le point milieu (curseur) et les 2 extrémités...

Si on lit 2 valeurs sensiblement égales (à la louche, à 20% près) : c'est un linéaire.
Si on obtient 2 valkeurs très dissemblables ( une dix fois supérieure à l'autre) : c'est un log.

Les pot de volume devraoent être toujours des log.





Sujet : Radio à transistors. Nouveau De Phil  Le 06-11-2009 à 14:06 sta

    Ma méthode est bonne alors. Je vais le changer...


Sujet : Radio à transistors. Nouveau De Michel 87  Le 06-11-2009 à 14:24 sta


    Bonjour,

    Les potentiomètre de volume sont toujours des log pour compenser la perception acoustique qui a une courbe inverse.8-()


Sujet : Radio à transistors. Nouveau De Totolagalène  Le 06-11-2009 à 14:32 sta

    C'est comme les décibels[:Hi:]


Sujet : Radio à transistors. Nouveau De Phil  Le 06-11-2009 à 18:51 sta

    J'ai remplacé par un 10k log mais le volume était au max alors que le curseur n'avait effectué que 10% de la plage. J'ai donc remplacé par un 100k et là le fonctionnement est plus conforme.

    Ce poste a surement été bidouillé ! Mais bon après plus de cinquante ans quoi de plus normal ?


Sujet : Radio à transistors. Nouveau De Pierrot du 82  Le 06-11-2009 à 21:51 cms

Plus de 50 ans ?

Non... il ne date pas d'avant 1959...



Sujet : Radio à transistors. Nouveau De Phil  Le 07-11-2009 à 11:27 sta

    Bonjour Pierrot !

    Je pensais que les circuits imprimés équipés de supports enfichables pour transistors dataient d'avant 1960. Une technique héritée des postes à lampes...

    J'ai lu ça il n'y a pas longtemps.



Sujet : Radio à transistors. Nouveau De Phil  Le 09-11-2009 à 15:05 sta

    Bonjour,

    Il a fonctionné durant des heures entières et avant de le rendre à mon ami, je souhaiterais lui fournir quelques infos sur ce poste.

    Notamment la date que j'estimais avant 60 mais Pierrot ne semble pas d'accord... Par ailleurs, il ne possède aucune inscription donc pas de marque.

    Merci !




Sujet : Radio à transistors. Nouveau De Pierrot du 82  Le 09-11-2009 à 15:56 cms

Bonjour Phil,

Mes pistes :
coffret en bois gainé + cadran rond : 1958 ) 1960
circuit imprimé : 1959 ou plus tard

J'en déduis qu'il est probablement de 1959, pas avant en tous cas !

Il faudrait montrer sa photo sur Radiofil, il y a des spécialistes plutôt pointus !





Sujet : Radio à transistors. Nouveau De Pierrot du 82  Le 09-11-2009 à 15:59 cms

On peut aussi rechercher des datecodes sur les chimiques, les transistors et le HP...





Sujet : Radio à transistors. Nouveau De Pierre Roque  Le 09-11-2009 à 16:16 sta

    Bonjour,
    Le recepteur à transistors Ducretet-Thomson TR 854 de 1957/58 est équipé de cette série de transistors avec support
    Cordialement
    Pierre


Sujet : Radio à transistors. Nouveau De Phil  Le 09-11-2009 à 19:09 sta

    Donc aux alentours de 58-59 ça paraît pas mal et ça lui fera plaisir car c'est son année de naissance. :-D
