Sujet : Self de filtrage. Nouveau De Phil  Le 09-11-2009 à 19:03 sta

    Pour une alim que je vais modifier:

    Dans le cas d'un montage avec une self de filtrage d'alim donc sans HP, comment puis-je déterminer la valeur d'un self de récup sachant qu'il me faut 1,5H sous 250 mA ?

    Par le calcul, il me faudrait connaître le nombre de spires.

    A moins que la valeur de valeur ne soit pas très importante ???


Sujet : Self de filtrage. Nouveau De ON5MJ  Le 09-11-2009 à 20:54 sta

    pas compris la question. il faut construire la self ?


Sujet : Self de filtrage. Nouveau De Phil  Le 09-11-2009 à 21:33 sta

    Heu non, je vais en prendre une dans mes pièces de récup mais je doute en trouver une avec la valeur inscrite dessus. Voilà pourquoi je cherche une solution pour la connaître.

    Je suis allé ici pour voir comment faire par le calcul mais il va manquer le nombre de spires...


Sujet : Self de filtrage. Nouveau De ON5MJ  Le 09-11-2009 à 21:51 sta

    Le calibre du fil détermine le courant admissible. A partir de là, prendre la self la plus grosse possible (pas le primaire d'un transfo because entrefer).


Sujet : Self de filtrage. Nouveau De Phil  Le 09-11-2009 à 22:07 sta

    Ok, merci Jacques.


Sujet : Self de filtrage. Nouveau De Pierrot du 82  Le 09-11-2009 à 22:16 cms

Si elle doit passer 250 mA, ce sera une grosse self... avec du fil assez gros...





Sujet : Self de filtrage. Nouveau De ON5MJ  Le 09-11-2009 à 23:28 sta

    En fait on peut prendre un transfo prévu pour ce courant mais il faut sortir le circuit magnétique AC et le remettre pour le DC (self) si on n'a pas de self suffisante.


Sujet : Self de filtrage. Nouveau De Totolagalène  Le 09-11-2009 à 23:40 cms

Explication SVP?

Sujet : Self de filtrage. Nouveau De slouptoouut  Le 10-11-2009 à 00:12 sta

    Bâ , pour modifier le circuit magnétique "AC" (toles croisés, imbriqués l'une dans l'autre) en circuit "DC" toles empilés mais séparés )
    -il faut le détoler , séparer les toles "E"et les "I" (qui étaient croisés) le retoler en rempilant tout les E" d'un coté , et tous les "I" de l'autre (superposés mais non croisés ) et mettre une feuille de papier entre les "E" et les "I" pour qu'il y ait un entrefer

    Sloup


Sujet : Self de filtrage. Nouveau De Totolagalène  Le 10-11-2009 à 00:22 sta

    Ah oui, c'est bien ce que je craignais! Travail de Titan et puis au remontage, on a un tas de toles en trop. Je ne joue plus à çà.[:Hi:]
    PS: Au fait sloup, tu as reçu mon chèque?


Sujet : Self de filtrage. Nouveau De YM  Le 10-11-2009 à 07:43 sta

    1,5mH, 250mA, soit.
    Mais quelle résistance admissible ?

    Un exemple:
    Noyau EI66B (coeur 22 x 35mm)
    800 spires de fil dia 0,5mm (bien ranger, c'est plein !)
    Entrefer 0,2mm soit une cale de 0,1mm (Il est traversé deux fois !)

    La résistance sera 10 à 12 Ohms.

    Pour mesurer, voir ici:
    http://www.audiyofan.org/wiki/index.php/Les_Transformateurs

    Bon courage, Yves.


Sujet : Self de filtrage. Nouveau De Phil  Le 10-11-2009 à 12:41 sta

    Bonjour à tous,

    Pour être plus clair, voici mon projet :

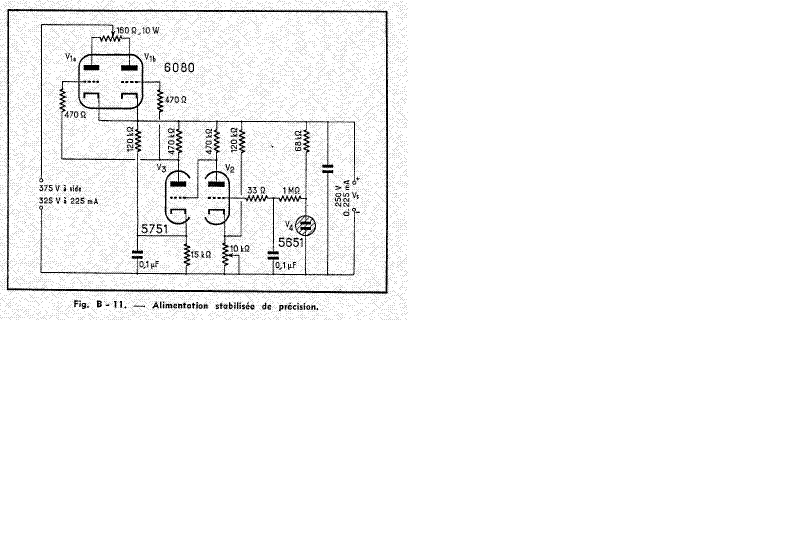

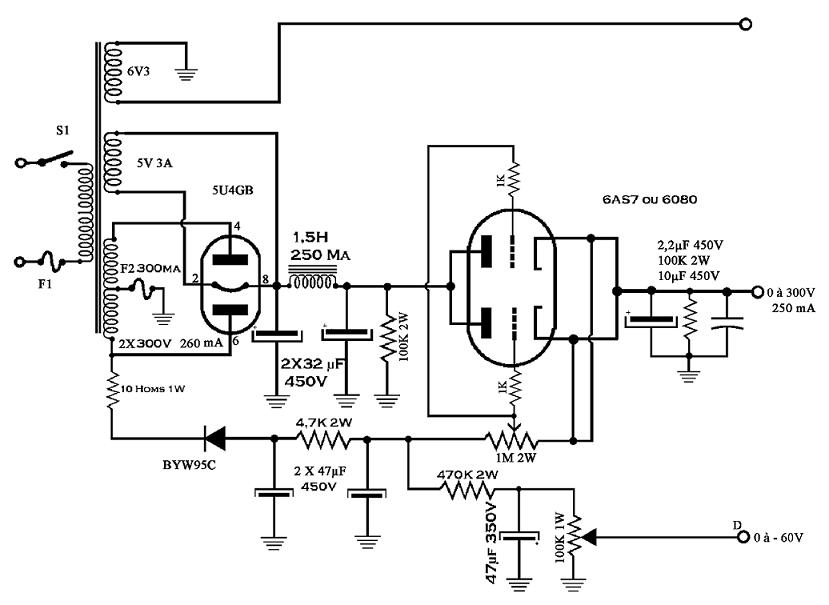

    J'avais monté cette alim dont Pierrot m'avait fourni le schéma. Elle fonctionne très bien mais ne permet de faire varier la tension. Je souhaiterais donc la modifier en construisant ce deuxième montage que j'ai trouvé sur le forum.

    Je pourrais éventuellement faire le redressement par diodes sèches.




Sujet : Self de filtrage. Nouveau De slouptoouut  Le 10-11-2009 à 13:12 sta

    Bonjour,

    @ totolagalène : oui , chèque bien reçu ...mais problème de messagerie (d'ou plus aucun e-mails entre nous )

    Maintenant ça remarche !

    Alors ? satisfaisant ???

    P/S/Z


Sujet : Self de filtrage. Nouveau De ON5MJ  Le 10-11-2009 à 14:13 sta

    Patrick a bien expliqué ce qu'il faut faire pour transformer un transfo dormant en une self utile. Changer les tôles est à la portée de n'importe qui.


Sujet : Self de filtrage. Nouveau De YM  Le 10-11-2009 à 15:05 sta

    Ouais, ouais, tout ça n'est pas très rigoureux !
    Obtenir les bonnes valeurs (inductance, courant, résistance) est une autre histoire !
    Pour une tension de sortie de 100 Volts sous 250mA, la 6080 est toute rouge :o[]


Sujet : Self de filtrage. Nouveau De Phil  Le 10-11-2009 à 17:03 sta

    [:??:] Le montage ne vous paraît pas adapté pour la 6080 ?


Sujet : Self de filtrage. Nouveau De YM  Le 10-11-2009 à 17:13 sta

    Si, si !

    C'est le problème de TOUS les régulateurs linéaires (par opposition à découpage) ils ne font que convertir l'énergie superflue en calories on ne peut pas y échapper !
    Quel que soit le tube (ou le transistor) utilisé.

    On peut répartir les tâches (et les calories) en utilisant un filtrage dit "self en tête" qui, à condition d'utiliser la self "kivabien" c"est à dire "saturable" constitue une sorte de prérégulateur.

    Yves.


Sujet : Self de filtrage. Nouveau De Jacques (webmestre)  Le 10-11-2009 à 17:35 sta

    Puisque vous insistez j'ai ajouté dans les archives quelques documents d'époque concernant le sujet ;-)

    Chemin: Archives -> Docs: Transfo et pis y'a pu qu'à lire...


Sujet : Self de filtrage. Nouveau De YM  Le 10-11-2009 à 18:13 sta

    Merci Jacques.

    Où l'on voit que l'on peut facilement réinventer l'eau tiède !


Sujet : Self de filtrage. Nouveau De slouptoouut  Le 10-11-2009 à 18:15 sta

    Bonjour,

    on peut rendre variable l'effet de la self ...au moyen d'un enroulement secondaire auxiliaire dans lequel on fait passer un courant continu, suffisant pour saturer plus ou moins la self, et rendu variable au moyen d'un potentio ou rhéostat .

    sloup


Sujet : Self de filtrage. Nouveau De Jacques (webmestre)  Le 10-11-2009 à 18:28 sta

    De rien :-)
    Je pense qu'un site où il y a une réponse tous les quinze jours est un site mort, c'est juste un avis au passage ;-)


Sujet : Self de filtrage. Nouveau De ON5MJ  Le 10-11-2009 à 18:45 sta

    Ou si le webmestre alimente lui-même les fils de discussion ou rameute quelques copains pour déterrer les sujets.


Sujet : Self de filtrage. Nouveau De Pierrot du 82  Le 10-11-2009 à 19:07 cms

Ouf !

Merci Jacques et merci Sorokine...



Sujet : Self de filtrage. Nouveau De Phil  Le 11-11-2009 à 17:13 sta

    Bonjour,

    Merci pour la doc.

    J'ai donc tout simplement essayé de mesurer les quelques selfs que je possède en appliquant le méthode. Ayant certaines réticences à l'idée de mettre une ampoule de 6.3v sur du 220v je suis passé par le transfo d'isolement (je confirme un vrai).

    J'ai utilisé la self ayant une résistance se situant dans le tableau de la doc soit 250 ohms. J'obtiens 26 mA soit 27 H donc beaucoup trop.

    J'imagine qu'avec une self dont la résistance est plus élevée, le courant va diminuer donc la valeur de la self en sera plus élevée.

    Conclusion, la self doit vraiment être grosse.
    J'ai mesuré d'autre selfs de HP, la résistance est plus proche des 1000 ohms.

    Reste la solution de bobiner soi-même ou peut-être un circuit CRC ? Seulement 250 mA sous 300v, ca risque de faire aussi une résistance balaise...

    Une question de frappe, comment faites vous le symbole ohms au clavier ? ;-)


Sujet : Self de filtrage. Nouveau De Jacques (webmestre)  Le 11-11-2009 à 17:18 sta

    Comme ça: Ω


Sujet : Self de filtrage. Nouveau De Pierrot du 82  Le 11-11-2009 à 17:22 cms

Ω

Marche pô...



Sujet : Self de filtrage. Nouveau De Pierrot du 82  Le 11-11-2009 à 17:23 sta

    &#937


Sujet : Self de filtrage. Nouveau De Phil  Le 11-11-2009 à 17:25 sta

    Il est préférable de taper ohm, c'est plus court ! :-D


Sujet : Self de filtrage. Nouveau De fdevlos  Le 11-11-2009 à 17:27 sta

    même question pour micro ?


Sujet : Self de filtrage. Nouveau De ON5MJ  Le 11-11-2009 à 17:29 sta

    Ω


Sujet : Self de filtrage. Nouveau De ON5MJ  Le 11-11-2009 à 17:30 sta

    µ micro est sur le clavier


Sujet : Self de filtrage. Nouveau De fdevlos  Le 11-11-2009 à 17:30 sta

    Le même code ! &#937


Sujet : Self de filtrage. Nouveau De fdevlos  Le 11-11-2009 à 17:33 sta

    le mien a l'air d'être "made in china", se fichent du grec visiblement 8oI


Sujet : Self de filtrage. Nouveau De fdevlos  Le 11-11-2009 à 17:34 sta

    ah, si, µ , je suis mauvaise langue ...


Sujet : Self de filtrage. Nouveau De Phil  Le 11-11-2009 à 17:48 sta

    Ω Ω Ω Ω Ω

    Comme ça ?


Sujet : Self de filtrage. Nouveau De Phil  Le 11-11-2009 à 17:49 sta

    Ben non, même le copier coller ne fonctionne pas.


Sujet : Self de filtrage. Nouveau De YM  Le 11-11-2009 à 17:52 sta

    &#937


Sujet : Self de filtrage. Nouveau De YM  Le 11-11-2009 à 17:53 sta

    Zut !


Sujet : Self de filtrage. Nouveau De Totolagalène  Le 11-11-2009 à 17:54 sta

    &#937


Sujet : Self de filtrage. Nouveau De Totolagalène  Le 11-11-2009 à 17:54 sta

    Ω


Sujet : Self de filtrage. Nouveau De Totolagalène  Le 11-11-2009 à 17:55 sta

    Je crois qu'on nous amuse:-D[:Hi:]


Sujet : Self de filtrage. Nouveau De YM  Le 11-11-2009 à 18:01 sta

    <<J'ai utilisé la self ayant une résistance se situant dans le tableau de la doc soit 250 ohms. J'obtiens 26 mA soit 27 H donc beaucoup trop.>>

    Merveilleux ! Je trouve 28 :o)

    C'est bien l'ordre de grandeur de ce qu'on trouve dans les TSF.
    Fouille dans les vieux chassis de TV qui avaient des EY82 en redresseuses . . .

    Yves.
