Sujet : TSF Le Central des Ondes Nouveau | De fredo280_0 Le 13-11-2009 à 23:02 sta |
|
Bonjour à tous,

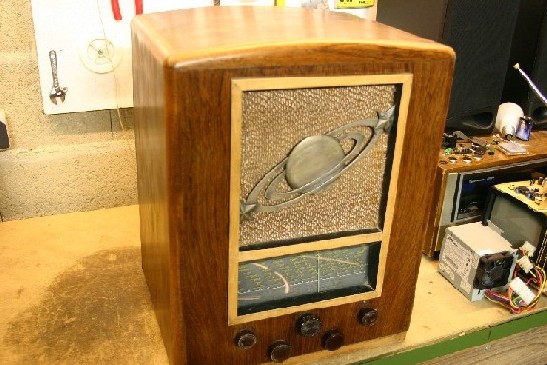

je viens de faire une superbe acquisition, il s'agit d'une radio TSF " Le Central des Ondes " je pense que le model est " 273 ", il doit dater des années 1930.
En superbe état pour son age, mais, interdiction, comme d'habitude, de mettre sous tension pour le moment. En temoignent les quelques photos que je joint avec ce poste. ( sans jeux de mots. ![:o)](s0.gif)
Ne connaisant pas ce materiel, je passerais le temps qu'il faut, mais, si quelqu'un possedait un schema de ce genre de radio, ce serait sympa, et surtout, celà m'aiderais beaucoup à sa restauration, car cet appareil est vraiment superbe, j'y tiens.
Merci beaucoup d'avance à tous ceux qui pourront m'aider si besoins. Dans un premier temps, il faudrait que je sache si il est possible de retrouver des tubes dont voici les references:
Sur le transfo d'alim au fond à droite, Sylvania 30 ( J4S ). Ensuite, devant, à droite ( de la droite vers la gauche ), Mazda 42 ( T4-377 ) puis, Mazda 75 ( C495 ), puis au milieu, Mazda 55 ( 23 t4 ) ( T3 144 ), puis, à gauche, en allant vers le haut parleur, donc vers l'avant du poste, " Visseaux 6A7N6, puis, pour terminer, Mazda 78 je suppose, ( T3 465 ) ( 465 ).
Merci d'avance à toux ceux qui pourront m'aider.
Cordialement, Frederic.
| |
|
Sujet : TSF Le Central des Ondes Nouveau | De Pierrot du 82 Le 14-11-2009 à 04:03 cms |
| ![](tr.gif) |
Bonjour Frédéric,
Très joli poste, je pense qu'il est de 1935.
La seule lampe qui me pose problème, c'est la 55 qui n'a rien à faire dans ce poste car elle est chauffée en 2,5 volts alors que les autres lampes sont des 6,3V.
Elle a dû être montée par erreur à la place d'une 78 ou 6D6 (c'est la même) et assure l'amplification HF
Donc pour les lampes :
78 ou 6D6 ampli HF 6A7 changeuse de fréquence 78 ampli MF 75 détection + préampli BF 42 finale BF 80 redresseuse
Toutes ces lampes sont classiques et sont relativement faciles à trouver.
Vous pouyez voir ses frères ici :
http://www.doctsf.com/grandlivre/preselection.php?CR_la=1&CR_map=1&CR_ma=Central%20des%20Ondes
Et chez notre Webmestre aussi : http://www.tsf-radio.org/pg.php?p=1
| ![](tr.gif) |
|
|
Sujet : TSF Le Central des Ondes Nouveau | De Pierrot du 82 Le 14-11-2009 à 04:06 cms |
| ![](tr.gif) |
Où a t'il caché son Central des Ondes ?
Je ne l'ai pas trouvé dans la Galerie TSF...
| ![](tr.gif) |
|
|
Sujet : TSF Le Central des Ondes Nouveau | De Jacques (webmestre) Le 14-11-2009 à 04:16 sta |
|
Il n'a jamais été dans la galerie, il a du passer sur le forum uniquement.
Effectivement, le grand cadran large évoque un modèle plus récent, 1935 me parait correct. A cette époque, je vois qu'il utilisaient encore la technique modulaire (modules interchangeables).
|
|
Sujet : TSF Le Central des Ondes Nouveau | De fredo280_0 Le 14-11-2009 à 09:04 sta |
|
Bonjour, merci à vous pour vos reponses, de toutes façons, je ne suis pas pressé, je prendrais le tempq qu'il faudra pour restaurer et remettre en état de fonctionner cet appareil, et je pense ne jamais m'en separer. Il a donc encore de belles années devant lui.
Merci encore.
Cordialement, frederic
|
|
Sujet : TSF Le Central des Ondes Nouveau | De fredo280_0 Le 14-11-2009 à 09:26 sta |
|
Je viens de re-regarder sur le transfo d'alim, effectivement, le tube redresseur est bien un " 80 ".
|
|
Sujet : TSF Le Central des Ondes Nouveau | De Kalbounet Junior Le 14-11-2009 à 10:05 sta |
|
Redresseuse SUR le transfo d'alim !!! Jamais vu çà ! D'habitude c'est à coté !
|
|
Sujet : TSF Le Central des Ondes Nouveau | De Alain Legros Le 14-11-2009 à 12:01 sta |
|
Bonjour à tous.
Bonjour Pierrot, il n'est pas dans le grand livre, mais il existe dans la vraie vie!
Junior, oui, à l'époque c'était un montage très courant.
Alain.
|
|
Sujet : TSF Le Central des Ondes Nouveau | De f5cfe Le 14-11-2009 à 13:49 cms |
| ![](tr.gif) |

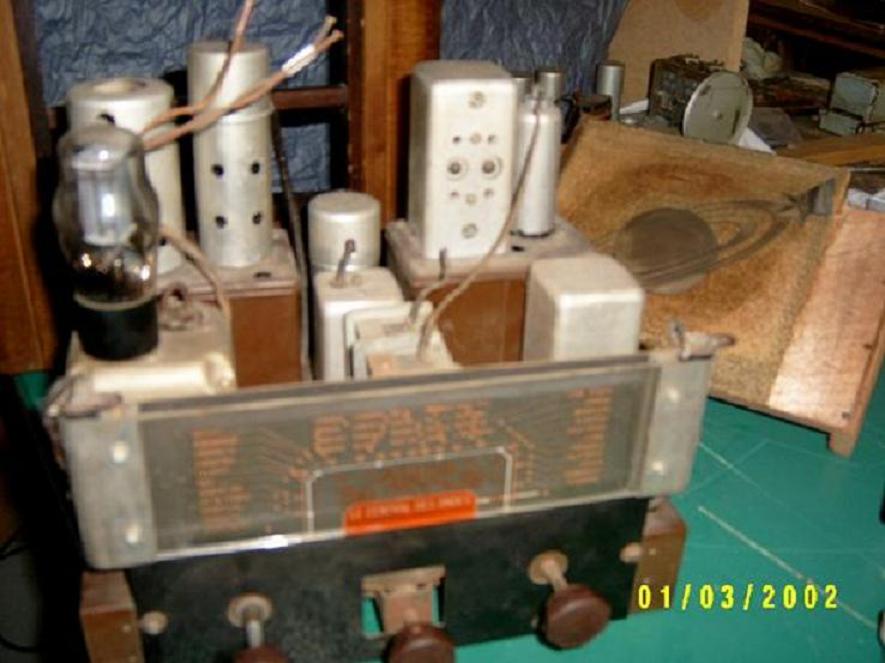

Voici un autre , démonté pour réparation après l'expo TSF à Billy-Berclau (62)
De quelle date est-il ?
5Y3GB sur le transfo
6V6 6Q7G 6K7G 6E8MG
merci
| ![](tr.gif) |
| |
|
Sujet : TSF Le Central des Ondes Nouveau | De fredo280_0 Le 14-11-2009 à 13:52 sta |
|
Merci pour vos reponses, c'est aussi parce-que je ne connais pas cet appareil et que j'ai des doutes sur les tubes qui sont installé dedans que je suis à la recherche d'un schema representant ce poste de radio, celà faciliterait sa remise en fonctionnement, pour le moment, je ne sais pas encore s'il est ou non en état de marche, il faut que je demonte, et que je verifie un certain nombre de choses avant de tenter quoi que ce soit.
Merci d'avance pour vos aides.
Cordialement, Frederic
|
|
Sujet : TSF Le Central des Ondes Nouveau | De Pierrot du 82 Le 14-11-2009 à 14:32 cms |
| ![](tr.gif) |
Bonjourt Frédéric,
Vous avez sûrtement déjà lu les "Trucs et astuces" http://www.tsf-radio.org/pg.php?p=4 et le "Marquage des composants" http://www.tsf-radio.org/pg.php?p=5
Il vous faudra retrouver un tube 78 ou 6D6 (vous pouvez faire un appel sur le forum)
Remplacer les chimiques de filtrage et la plupart des condos papier...
Vérifier la valeur des résistances...
Conservez tous les composants d'origine, même défectueux, vous pourrez les utiliser pour "rhabiller" lers composants modernes que vous aurez changés.
Alain Legros a un grand nombre de schémas, et peut sans doute vcous proposer quelque chose d'assez proche pour vous guider dans la remoise en état...
Et le forum pourra vous aider tout au long de vos travaux !
| ![](tr.gif) |
|
|
Sujet : TSF Le Central des Ondes Nouveau | De Jacques (webmestre) Le 14-11-2009 à 17:26 sta |
|
Jamais vu de schéma de Central des Ondes.
Pour celui de f5cfe, pareil 35-36 je pense.
|
|
Sujet : TSF Le Central des Ondes Nouveau | De fredo280_0 Le 14-11-2009 à 17:35 sta |
|
Merci à vous pour vos conseils, je vais voir tout celà, il me faut dejà touver un tube 78. Je sais où trouver facilement celà pour pas trop cher. Ensuite, je dois aussi demonter le chassis de sa boite en bois, afin de faire le point sur les chimiques d'alim, dans un 1er temps, puis voir aussi ce qui necessite d'être remplacé.
Pour l'alim, je vais remplacer le ou les chimiques sans savoir si celà est necessaire ou non, de toutes façons, celà ne peux pas nuire. J'avais faire pareil sur un Philips des années 50, demontage du dit condensateur, puis, à la perceuse, j'ai vidé son contenu, puis remis un condensateur neuf de même valeur et replacé à l'interieur de l'emballage de l'ancien condensateur vidé maintenu avec de la colle ( pistolet ). Ainsi, l'appareil fonctionne parfaitement bien. Je pense faire pareil sur ce poste là, en fonction, bien entendu, de ce qui est faisable sans denaturer l'appareil.
La toile de haut parleur sera aussi à remplacer, elle est percée. Je dois trouver tout celà, bref, il me faudra un peu de temps pour la remise en état.
Je vous tiendrais au courant, bien entendu, en fonction de l'etat d'avancement, et des éventuels soucis rencontrés.
merci encore à vous tous pour vos conseils precieux.
Cordialement, Frederic
|
|
Sujet : TSF Le Central des Ondes Nouveau | De Jean-luc Gendron Le 15-11-2009 à 17:52 cms |
| ![](tr.gif) |
Bonjour,

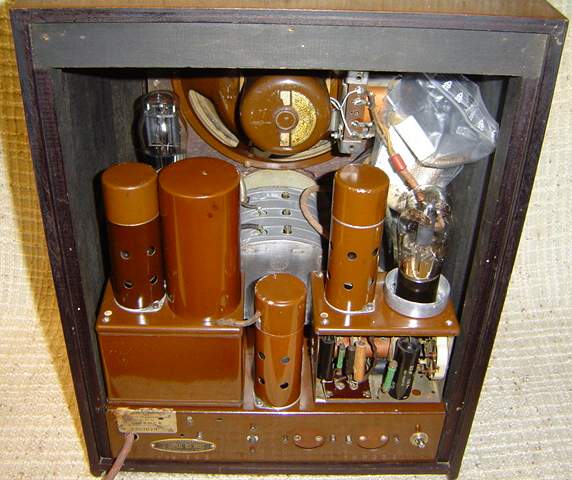

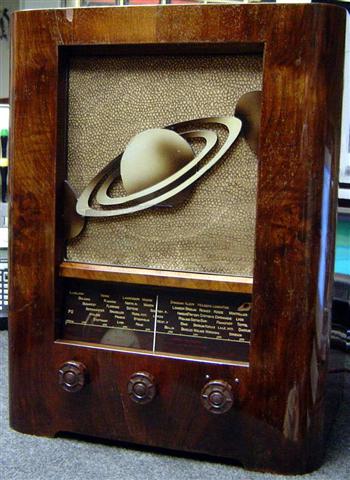

Je possède un modèle similaire au votre, marqué CDO 752 gravé sur le châssis (modèle ?)Cet appareil est d’une très grande qualité de fabrication, le câblage est très propre et sa conception est en effet modulaire. Les deux gros blocs sont en effet démontable en dévissant les écroues de fixation par-dessous.
Le châssis, ainsi que le haut-parleur et les blindages des lampes(absents sur votre photo) sont recouverts d’une très belle peinture laquée marron du plus bel effet.
Bonne restauration,
Jean-Luc.
| ![](tr.gif) |
| |
|
Sujet : TSF Le Central des Ondes Nouveau | De fredo280_0 Le 15-11-2009 à 18:24 sta |
|
Bonsoir Mr Gendron,
effectivement, c'est un model tres proche, et comme vous pouvez me voir, sur le mien, je n'ai pas la certitude de la bonne reference des tubes, en tous cas, le chassis de votre appareil ressemble de tres pres au mien, mis à part les 2 boutons du bas que j'ai en plus.
Serait-il possible de vous demander la reference des tubes sur le votre, en partant, par exemple de la droite vers la gauche de l'appareil ?
Celà me donnerais une approche afin de voir si les tubes en place sont les bons ou pas.
Merci d'avance.
Cordialement, Frederic
|
|
Sujet : TSF Le Central des Ondes Nouveau | De Jean-luc Gendron Le 15-11-2009 à 19:41 cms |
| ![](tr.gif) |
Bonsoir Fredo,
voici en débutant par la droite la liste des tubes de mon poste: 42(finale bf);6B7(détection+penthode préampli);6D6 entre les 2 blocs(penthode FI);78(changeuse de frequence)et 80 sur le transfo(redresseuse)
Petite bizarrerie: la 78(= à 6D6) en changeuse de frequence.
Sur le mon appareil, le transo d'alim (avec la redresseuse dessus) est placé à gauche, et vous avez un tube suplémentaire à gauche devant la changeuse(changement de frequence a deux tubes?).Visiblement votre poste est un modèle plus luxueux que le mien!
| ![](tr.gif) |
|
|
Sujet : TSF Le Central des Ondes Nouveau | De fredo280_0 Le 15-11-2009 à 20:49 sta |
|
Merci à vous Mr Gendron,
Apparament, sur le mien, entre les 2 blocs, le tube present ne correspondrait pas à ce qui doit, ou semble devoir etre monté, sur mon poste, j'ai un tube type 55, alors qu'il semblerait devoir y avoir un 6D6 ou 78. Ce que je vais faire, c'est de me procurer un tube 78 ( ou 6D6 ) par contre, je ne sai spas si je peux le mettre à la place du tube 55.
Je l'aurais avec moi, mar contre, je ne sais pas si je dois, après que certains composants aient été verifiés bien sur, mettre en route avec ce tube, risque ou pas ?? si je met un 78 à la place, vu que son chauffage est de 6.3v, si il est sous alimenté, il ne fonctionnera pas, par contre, avec le 55, qui doit fonctionner en 2.5v, si je lui envoi du 6.3v, que va t(il se passer ? Voyez, c'est pour celà qu'avec un schema, il n'y a pas d'ambiguité possible. Je vais continuer mes recherches sur le NET, sais-t'on jamais.
En tous, cas, merci pour vos aides.
Je vous tiendrais au courant. Merci encore.
Cordialement, frederic
|
|
Sujet : TSF Le Central des Ondes Nouveau | De Jean-luc Gendron Le 15-11-2009 à 22:10 sta |
|
La 55 (triode+diodes detection) est totalement différente de la 6d6 (pentode H.F.), et si les châssis se ressemblent visuellement, rien ne dit que le schéma soit le même. Il est fort possible qu’un dépanneur ai monté cette 55 en remplacement d’une 75 (même caractéristiques mais filament en 6v3) en ajoutant une résistance série pour adapter la tension de chauffage.
Le démontage du châssis et l’analyse du câblage du support du tube permettra de lever le doute.
|
|
Sujet : TSF Le Central des Ondes Nouveau | De Michel 87 Le 15-11-2009 à 22:22 sta |
|
Bonsoir,
Est ce courant de trouver des chassis et des blindages peints?
|
|
Sujet : TSF Le Central des Ondes Nouveau | De Totolagalène Le 15-11-2009 à 23:02 sta |
|
Oui!![[:Hi:]](s12.gif)
|
|
Sujet : TSF Le Central des Ondes Nouveau | De Pierrot du 82 Le 16-11-2009 à 01:31 cms |
| ![](tr.gif) |
A mon avis ce tube 55 a pu être mis par un brocanteur parce qu'il manquait une lampe !
Un dépanneur ne serait pas allé chercher une 55 bien plus rare qu'une 78 - 6D6 facile à trouver...
Attention Frédéric, il y a plein de choses à tester sous le châssis (chimiques, condos et résistances) avant de songer à brancher le poste !
Est-il en 110 ou en 220 volts, déjà ?
| ![](tr.gif) |
|
|
Sujet : TSF Le Central des Ondes Nouveau | De fredo280_0 Le 16-11-2009 à 06:35 sta |
|
Bonjour Pierrot,
le poste est bien en 220V, au debut, je cherchais partout le selecteur de tension, et en fait, c'est un cavalier enfichable ( comme sur les amplis hi-fi haut de gamme d'aujourd'hui entre la partie Preampli et la partie Ampli ) qui est sur le dessus du transfo d'alim, dans le fond du poste, et juste à côté du tube 80.
Pour le moment, je m'interdit absolument de mettre sous tension cet appareil, je dois tout demonter pour voir justement l'etat des composants, et au moins, de refaire le ou les chimiques de l'alim.
Merci pour vos conseils. Pour le tube 55, je veia sregarder le montage filament, afin de voir si il est different des autres tubes ou non.
Avec un Ohmemetre, il doit être possible de voir si les filaments sont montés en parralèle, ou en serie. Celà peut donner une indication pour l'alimentation de ces derniers.
Bonne journée.
Cdtl, Frederic
|
|
Sujet : TSF Le Central des Ondes Nouveau | De Gilbert Le 16-11-2009 à 09:38 sta |
|
Le montage série ou parallèle peut se voir sur le cablage, sans rien mesurer ?
|
|
Sujet : TSF Le Central des Ondes Nouveau | De Gilbert Le 16-11-2009 à 09:39 sta |
|
|
|
Sujet : TSF Le Central des Ondes Nouveau | De Pierre Roque Le 16-11-2009 à 09:43 sta |
|
IL peut y avoir sous le chassis un petit auto-transfo 6,3-2,5 volts ça ce faisait pendant la pénurie de tubes,j'ai connu cela à une autre époque , on trouve plus facilement maintenant qu'a ce moment la.mais c'est peut etre tout simplement une erreur de tube
Pierre
|
|
Sujet : TSF Le Central des Ondes Nouveau | De Pierre Roque Le 16-11-2009 à 09:53 sta |
|
55 = 75 sauf filament
Il ne peux pas y avoir de montage filament en série sur votre recepteur (avec une valve 80).
Par contre si vous avez deja une 75 avant la 42,il vous faut une 78 ou 6D6 en MF
Pierre
|
|
Sujet : TSF Le Central des Ondes Nouveau | De papiluc Le 16-11-2009 à 10:36 sta |
|
bonjou
c'est du matériel Ducretet !les blocs sont caractéristiques !j'ai le même mais pas en si bon état il me manque la mapemonde sur le HP!et le cadran ,c'est un beau poste ,il existe en Ducretet avec un ampli HF suppémentaire,si c'est la même version il n'y a pas de changeuse de fréquence il utilise une 78 (78,78,6B7,42 et 80)c'est bien un superhétérodyne
salutations Papiluc
|
|
Sujet : TSF Le Central des Ondes Nouveau | De Jean-luc Gendron Le 16-11-2009 à 12:40 cms |
| ![](tr.gif) |
Papiluc a raison, ca ressemble à du Ducretet, en recherchant dans mes schémas j’ai trouvé celui du 736 qui utilise le même jeu de lampe que celui de Frédérique, mais avec une 78 à la place de la 55, ce qui paraît beaucoup plus logique.
| ![](tr.gif) |
| |
|
Sujet : TSF Le Central des Ondes Nouveau | De Pierrot du 82 Le 16-11-2009 à 14:09 cms |
| ![](tr.gif) |

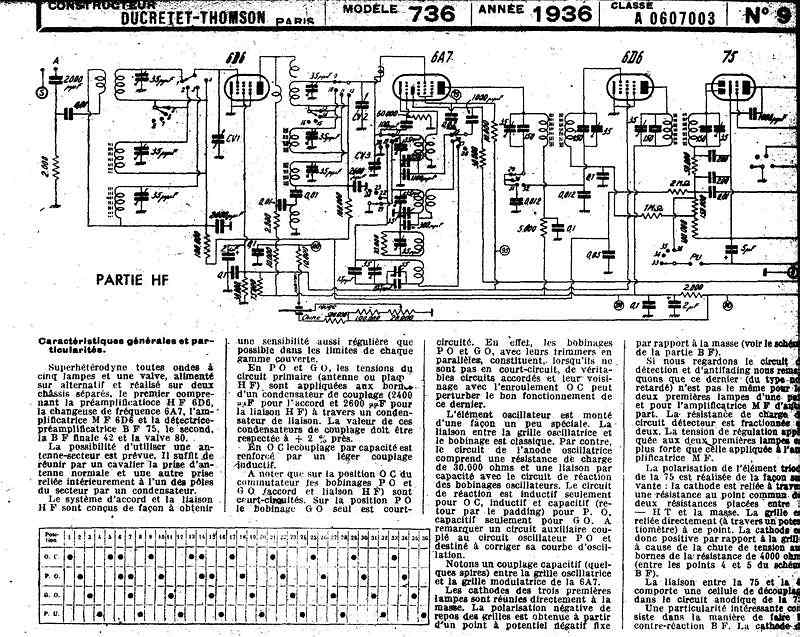

Il y a aussi le schéma du Ducretet C736 de 1937 qui colle, il a en plus un indicateur d'accord au néon...
Si le répartiteur de tension le permet, il serait intéressant de mettre le poste sur 240 ou 245 volts, car de nos jours, le secteur fait 235 ou 240 volts !
| ![](tr.gif) |
|
|
Sujet : TSF Le Central des Ondes Nouveau | De fredo280_0 Le 16-11-2009 à 19:17 sta |
|
Bonsoir, un grand merci à Jean-Luc, à Pierre, à Papiluc et à Pierrot pour vos infos et votre aide sur le sujet, je n'ai pas encore eu le temps de regarder de plus près cet appareil que j'ai depuis vendredi, de plus je suis sur un Point Bleu A416 en ce moment, il faut que je le termine avant la fin de la semaine, et j'ai un ronflement dans le haut parleur, sinon, il fonctionne, je pense remplacer le condo d'alim qui est un 16 + 16 µf 500v. ( Bizard, car il n'y a que 2 broches sur ce condensateur ). Ensuite, il me faut commander une 6D6/78 afin de la mettre à la place de la 55 actuelle, puis, je vais aussi verifier plein de choses, entres autres, le condensateur d'alim qui est un 8+8µf 500V semble être d'origine. Donc interdiction absolue pour le moment de brancher sur le secteur.
Sinon, le transfo d'alim accepte du 250V 50 Hz. Il me faut verifier qu'il n'est pas en court circuit avant de brancher. Bref, voilà, en tous cas, un grand merci à vous tous pour les infos rapportées sur cet appareil auquel je tiens.
Si je ne me sens pas à la hauteur, je le confierais à un reparateur specialisé dans le TSF, il est vrai que j'ai de bonnes connaissances en electronique, en TV et en Hi-Fi, mais on ne peux pas tout connaitre...![;-)](s5.gif) ![;-)](s5.gif)
Merci à tous, Cordialement, Frederic
|
|
Sujet : TSF Le Central des Ondes Nouveau | De Pierrot du 82 Le 17-11-2009 à 01:48 cms |
| ![](tr.gif) |
Le condo d'alim qui est un 16 + 16 µf 500v et qui n'a que 2 bornes : normal, le négatif commun est connecté au boîtier (donc au châssis.)
| ![](tr.gif) |
|
|
Sujet : TSF Le Central des Ondes Nouveau | De fredo280_0 Le 17-11-2009 à 06:20 sta |
|
Bonjour,
exact, maintenant que c'est dit, il est effectivement precisé que c'est un negatif à la masse.
|
|
Sujet : TSF Le Central des Ondes Nouveau | De papiluc Le 17-11-2009 à 12:49 sta |
|
bonjour
le schéma se trouve dans la schémathèque 40 fascicule N°4 sous le Ducretet C745 ou dans le CD Radiofil !
salutations Papiluc
|
|
Sujet : TSF Le Central des Ondes Nouveau | De Jacques (webmestre) Le 17-11-2009 à 13:11 sta |
|
Il y aurait équivalence exacte entre les schémas Ducretet et Central des ondes ?
|
|
Sujet : TSF Le Central des Ondes Nouveau | De papiluc Le 17-11-2009 à 17:37 sta |
|
comme je vous l'ai dit j'ai un Ducretet identique avec le diapason mêmes blocs avec en plus un ampli HF lampe78
salutations Papiluc
|
|
Sujet : TSF Le Central des Ondes Nouveau | De fredo280_0 Le 17-11-2009 à 18:06 sta |
|
Bonsoir,
un grand merci à Papiluc, pour les infos sur le schema, sinon, entre temps, j'ai commandé une 78, comme celà, j'aurais tout ce qu'il faut pour travailler sur ce magifique poste. Il va y avoir beaucoup de travail, car j'envisage, uns fois qu'il sera en état de fonctionner, de refaire la peinture du chassis, comme à l'origine ( demontage de pas mal de choses ), puis de refaire, si possible, la toile du hp, il faudra que je retrouve des boutons, car certains sont cassés, et le cadran, auquel il va falloir que j'apporte le plus grand soins, est en partie legèrement effacé. Le nettoyage se fera donc au coton tige côté ecritures, afin d'eviter de l'endommager plus qu'il ne l'est dejà.
Merci encore pour vos infos, je vous tiendrais au courant de l'evolution des choses, ainsi que quelques photos quand il sera refait, mais dans quelques mois, car je veux prendre mon temps pour le faire bien.
Merci, Cordialement, ferderic
|
|
Sujet : TSF Le Central des Ondes Nouveau | De papiluc Le 18-11-2009 à 12:51 sta |
|
bonjour

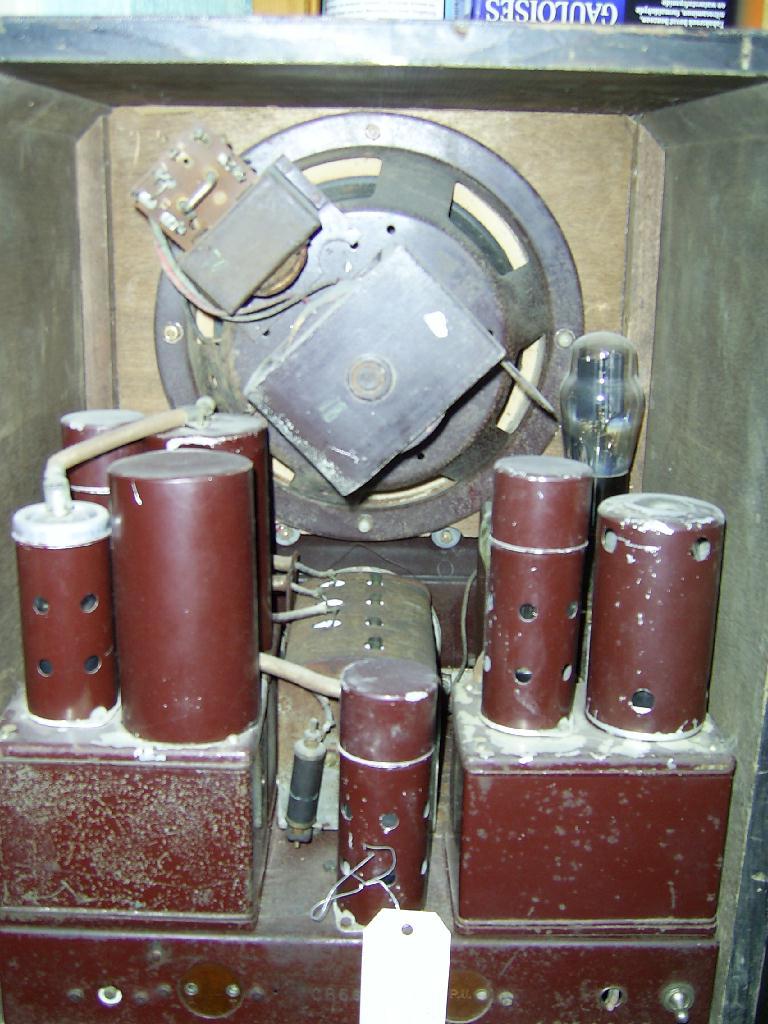

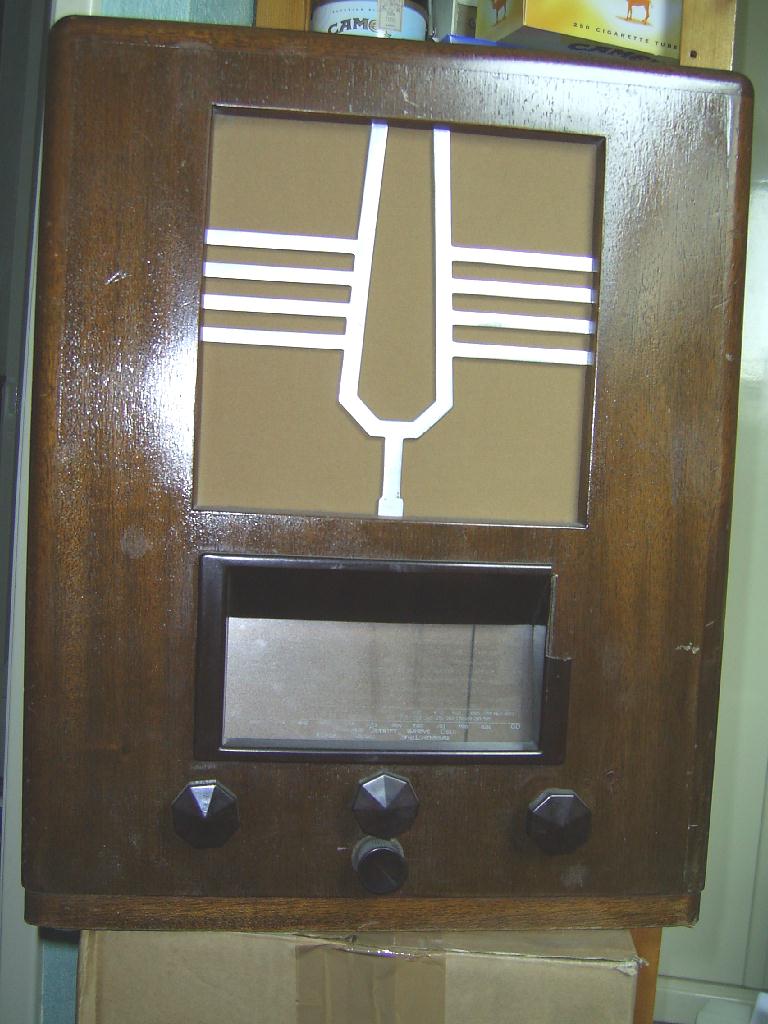

voici quelques photos du Ducretet ,enfin je pense que c'est un Ducretet!vu le diapason!
je n'arrive pas à envoyer le schéma du C745 si quelqu'un est un peu plus doué merci!
salutations amicales Papiluc
| |
|
Sujet : TSF Le Central des Ondes Nouveau | De papiluc Le 18-11-2009 à 12:52 sta |
|
| |
|
Sujet : TSF Le Central des Ondes Nouveau | De papiluc Le 18-11-2009 à 13:40 sta |
|
voici l'adresse sur le forum Radiofil ou celà a déjà paru!
salutations Papiluc
|
|
Sujet : TSF Le Central des Ondes Nouveau | De papiluc Le 18-11-2009 à 13:40 sta |
|
voici l'adresse sur le forum Radiofil ou celà a déjà paru!http://retro-forum.com/viewtopic.php?t=10373&highlight=central+ondes
salutations Papiluc
|
|
Sujet : TSF Le Central des Ondes Nouveau | De Pierre Roque Le 18-11-2009 à 14:45 sta |
|
Bonjour,papiluc
Votre poste doit etre un CR66 avec 3x78-une6B7-une42 et une 80-modele special pour 25 Hz il est de 1934
meme schema que le C 745 avec une 78 HF en plus
Regardez à l'arrière de votre poste le type en No est graver sur le chassis à coter de la prise PU il me semble
Cordialement
Pierre
| |
|
Sujet : TSF Le Central des Ondes Nouveau | De papiluc Le 19-11-2009 à 12:09 sta |
|
bonjour
c'est exxact il y a un N° frappé sur le chassis!êtes vous sur qu'il soit en 25Hz?
je pense que c'est bien un Ducretet!pas question de l'utiliser sur le 50 HZ!
salutations amicales Papiluc
|
|
Sujet : TSF Le Central des Ondes Nouveau | De Michel 87 Le 19-11-2009 à 14:14 sta |
|
Si il est marqué 25 Hz, il est utilisable en 50Hz, pas l'inverse.
|
|
Sujet : TSF Le Central des Ondes Nouveau | De fredo280_0 Le 23-11-2009 à 11:13 sta |
|
Bonjour,
aux personnes qui souhaitent un scan du cadran de ce poste de radio, je peux vous le fournir par email sur simple demande votre part.
Cordialement, frederic
|
|
Sujet : TSF Le Central des Ondes Nouveau | De Jacques (webmestre) Le 23-11-2009 à 11:18 sta |
|
Pour info, je vous signale qu'il y a une rubrique "Palais des glaces" où ensuite c'est en téléchargement libre ![:-D](s2.gif) ![:-D](s2.gif)
|
|
|
