Sujet : Transformateur d’impédance Audax coupé Nouveau De Isabelle  Le 14-11-2009 à 09:54 sta

    Bonjours a tous

    Je suis en train de restaurer une radio Radialva de type But
    Pour l’instant cette radio est en pièce détachée car le châssis est tellement oxydé qu’il demande à être peint.
    Ma question est la suivante :

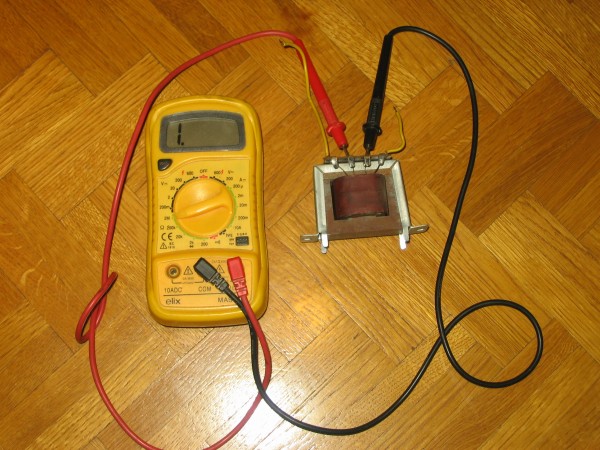

    Le transformateur d’impédance de l’étage finale est coupé coté primaire en parallèle avec le condo de 22nf
    Voici sa référence : Audax Type 44-52 7 000 ohms à 400 Hertz

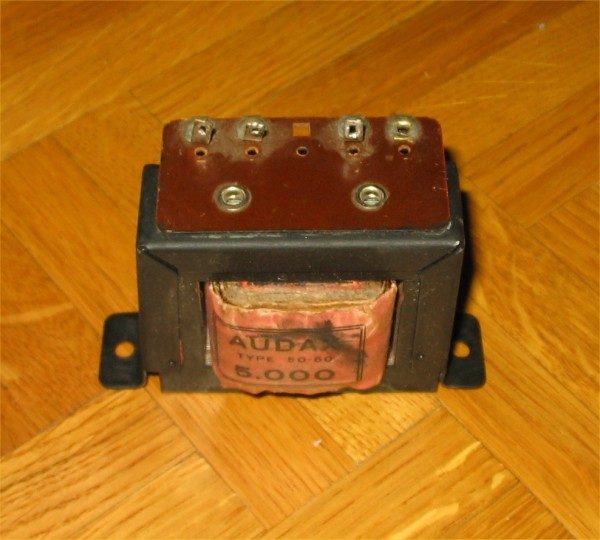

    N’ayant pas ce genre de transfo dans mon petit stock est il possible de le remplacé temporairement juste pour mes essais de fonctionnement par un :
    Audax type 50-60 5.000 en 6 ohms de sortie

    Le haut parleur est un Audax T12x19PB8 en 2,4 ohms et la lampe de l’étage finale est une EL84

    D’avance merci

    Isa




Sujet : Transformateur d’impédance Audax coupé Nouveau De Isabelle  Le 14-11-2009 à 09:55 sta

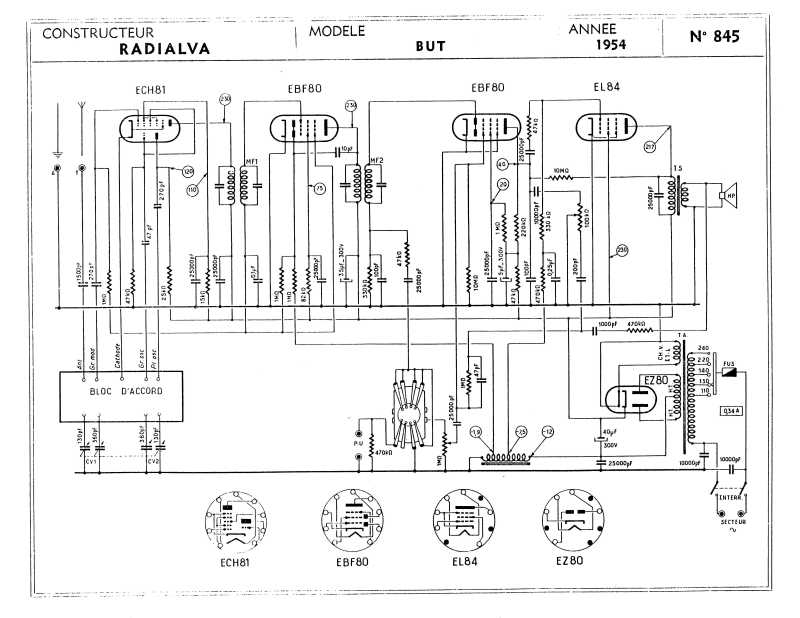

    Le schema




Sujet : Transformateur d’impédance Audax coupé Nouveau De YM  Le 14-11-2009 à 11:05 sta

    J'en ai un.
    Mêmes dimensions, même impédance, marque inconnue.
    Il est à vous pour le prix du port (5 je pense).

    Il n'a peut être pas "pété" tout seul !
    En plus des condos de liaison, vérifier l'état de la self à prises dans le négatif et aussi que le condo de 40µF est bien isolé de la masse.

    Yves.


Sujet : Transformateur d’impédance Audax coupé Nouveau De Isabelle  Le 14-11-2009 à 11:46 sta

    Les condos vont être tous changé après la peinture, par contre pour le 40µf j’ai l’intention de mettre un de 47µf

    Comment vérifier la self ?
    Par contre bien sur que je suis intéressée et d’avance je vous remercie


Sujet : Transformateur d’impédance Audax coupé Nouveau De Michel 87  Le 14-11-2009 à 11:55 sta


    47µF ou 40µF, avec la tolérance sur la valeur, ça n'est pas critique.


    Pensez à commuter le répartiteur sur 240V.


Sujet : Transformateur d’impédance Audax coupé Nouveau De Pierrot du 82  Le 14-11-2009 à 14:12 cms

Bonjour Isabelle,

Les premiers chiffres 44-52 ou 50-60 indiquent la taille du circuit magnétique du transfo en millimètres, ici 44 x 52 mm...

Les chiffres suivants 7000 ou 5000 c'est l'impédance au primaire, soit 7000 ohms pour une EL84 et 5000 ohms pour une 6V6 ou une 6AQ5.

Pour des essais provisoires, vous pouvez utiliser 5000 au lieu de 7000, et vice-versa, mais le meilleur rendement de la finale demande l'impédance correcte.





Sujet : Transformateur d’impédance Audax coupé Nouveau De Isabelle  Le 14-11-2009 à 19:16 sta

    Merci Pierrot du 82

    Donc si je comprends bien, juste pour mes essais je ne risque pas de griller mon tube EL84 ou bien mon transfo temporaire ?


Sujet : Transformateur d’impédance Audax coupé Nouveau De Jacques (webmestre)  Le 14-11-2009 à 19:57 sta

    Non, mais ne pas abuser non plus de cette solution temporaire, surtout si c'est un secondaire 6 ohms raccordé à un HP 2,5 ohms.


Sujet : Transformateur d’impédance Audax coupé Nouveau De Isabelle  Le 14-11-2009 à 20:08 sta

    D'accord

    Encore une question:
    Comment vérifier la self ?


Sujet : Transformateur d’impédance Audax coupé Nouveau De Pierrot du 82  Le 15-11-2009 à 00:16 cms

Avec l'ohmmètre, il doit y avoir continuité (quelques dizaines ou centaines d'ohms) entre toutes les 4 cosses de la self de filtrage..

En fonctionnement, il faut lire sur la self les tensions négatives marquées sur le schéma : -1,9V, -7,5V et -12V.par rapport à la masse.





Sujet : Transformateur d’impédance Audax coupé Nouveau De Myke  Le 15-11-2009 à 12:52 sta

    Bonjour,

    Pour les essais il y a aussi cette solution pour remplacer le transfo de sortie qui fonctionne très bien.
    Je l'ai déjà fait plusieures fois.
    http://www.retro-forum.com/viewtopic.php?t=18217

    Cordialement.


Sujet : Transformateur d’impédance Audax coupé Nouveau De Isabelle  Le 19-11-2009 à 14:01 sta

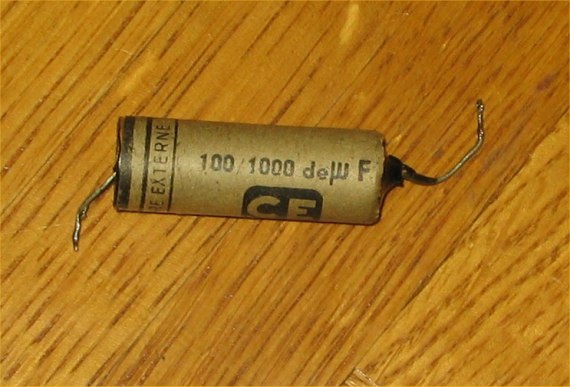

    En changeant tous les condos de ma radio Radialva de type But, j’ai trouvé ce condo
    Pouvez vous me dire s’il s’agit d’un condos de 1nf 100v ou ?????

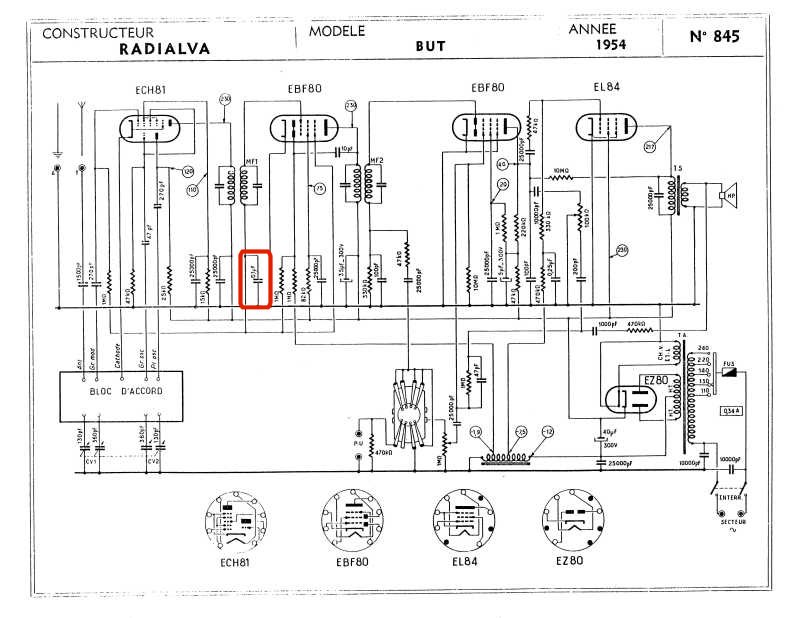

    Sur le schéma il ce trouve ici

    D’avance merci

    Isa





Sujet : Transformateur d’impédance Audax coupé Nouveau De f1ftp  Le 19-11-2009 à 14:14 sta

    Bonjour Isabelle
    Il s'agit d'un condo de 0.1µf . 100/1000= 0.1 ,pour la tension 100v sont très largement suffisant dans la mesure ou ce condo ne "voit" que la tension négative de CAG .


Sujet : Transformateur d’impédance Audax coupé Nouveau De Pierrot du 82  Le 19-11-2009 à 16:24 cms

oui, 100 millièmes de microfarad, ça fait bien 0,1 µF soit 100 nF.





Sujet : Transformateur d’impédance Audax coupé Nouveau De Totolagalène  Le 19-11-2009 à 17:36 sta

    Ou lecture directe 100 1000 pF (µµF)[:Hi:]
