| Sujet : GBF cherche infos! Nouveau | De Fifi Le 22-11-2009 à 15:07 sta |
|
Bonjour,
faute de TSF ce matin aux puces,

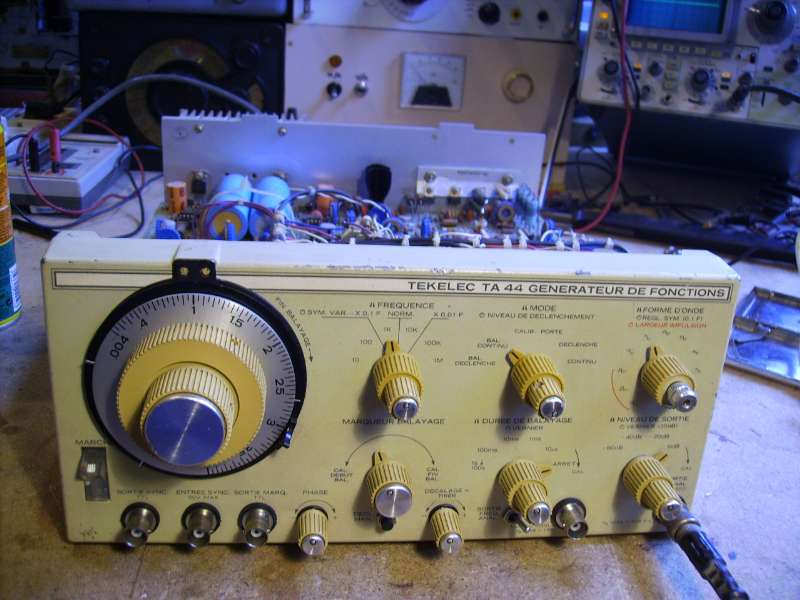

j'ai récupéré ce Générateur de fonctions qui refuse a générer quoi que ce soit![[:??:]](s11.gif)
si quelqu'un connait ce modèle ou au mieux la doc?
a bientôt
philippe
| |
|
| Sujet : GBF cherche infos! Nouveau | De Kalbounet Junior Le 22-11-2009 à 15:28 sta |
|
Les capas, bien sûr ! Si ce n'est déjà fait...
|
|
| Sujet : GBF cherche infos! Nouveau | De Adams Le 22-11-2009 à 15:53 sta |
|
Bonjour

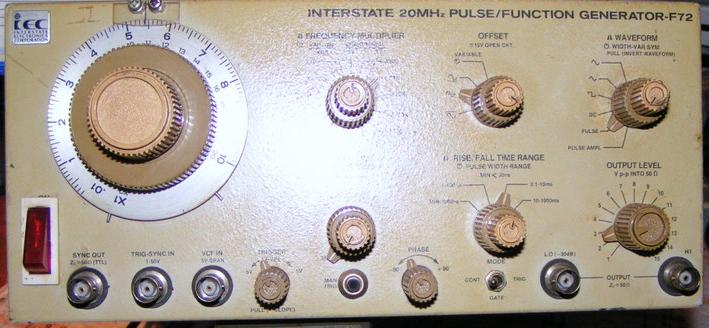

J'en ai un du meme genre de marque IEC F72 ( 20MHz).
Quand je l'avais dépanné ,j'avais noté les tensions d'alimentation sur une étiquette.
+25 -25 +15 -15 +5 -5 .On doit les trouver sur les pistes pres du panneau arriere.
Je n'ai jamais eu la doc.
| |
|
| Sujet : GBF cherche infos! Nouveau | De Fifi Le 22-11-2009 à 15:55 sta |
|
Merci Kalbounet junior,
l'alim fonctionne,
la panne se situe au niveau de l'ampli de sortie

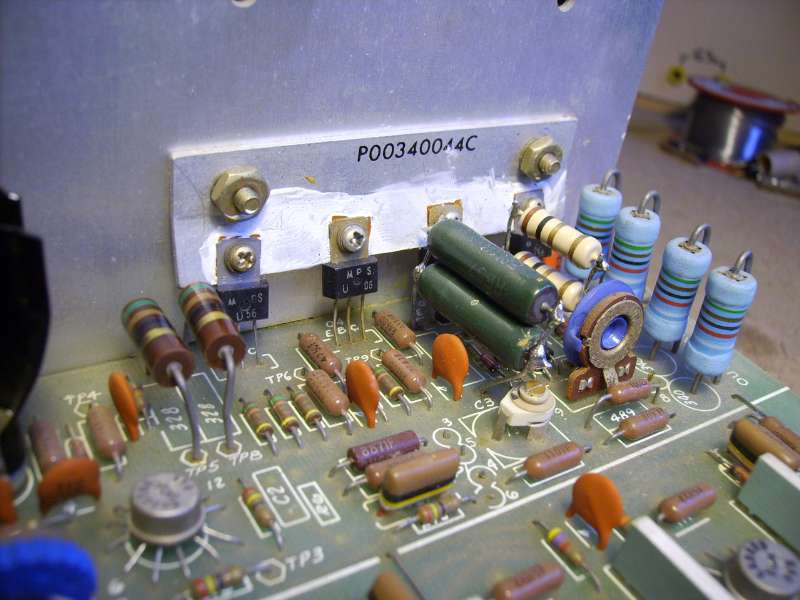

j' ai trouvé cette partie "bricolée" ou déjà réparée antérieurement
2 résistances ne sont pas d'origine (pas certain des valeurs)
et les transistors, des PSU-06 et PSU-56 ne sont plus de ce monde
besoin de confirmation pour les remplacer par des BD237 et BD238 sans souci?
la doc aurait été bien utile
philippe
| |
|
| Sujet : GBF cherche infos! Nouveau | De Fifi Le 22-11-2009 à 15:56 sta |
|
Merci Adams
effectivement, il a un air de famille
|
|
| Sujet : GBF cherche infos! Nouveau | De Pierrot du 82 Le 22-11-2009 à 16:07 cms |
|  |
"les transistors, des PSU-06 et PSU-56 "
Probablement une paire complémentaire MPSU-06 et MPSU-56 de marque Motorola...
| |
|
|
| Sujet : GBF cherche infos! Nouveau | De Bernard-GRZ Le 22-11-2009 à 16:17 sta |
|
Les docs se trouvent sur http://www.datasheetarchive.com/
MPS-U06 pnp et MPS-U56 npn.
Pierrot du 82 plus rapide.
|
|
| Sujet : GBF cherche infos! Nouveau | De Bernard-GRZ Le 22-11-2009 à 16:20 sta |
|
Petite erreur : MPS-U06 npn et MPS-U56 pnp
|
|
| Sujet : GBF cherche infos! Nouveau | De Pierrot du 82 Le 22-11-2009 à 16:26 cms |
| |
|
| Sujet : GBF cherche infos! Nouveau | De Bernard-GRZ Le 22-11-2009 à 16:30 sta |
|
J'ai rectifié juste avant !
|
|
| Sujet : GBF cherche infos! Nouveau | De Pierrot du 82 Le 22-11-2009 à 16:31 cms |
| |
|
| Sujet : GBF cherche infos! Nouveau | De Fifi Le 22-11-2009 à 16:49 sta |
|
 ....merci les gars!.....oui, c'est bien des Motorola et je n'en ai pas!
c'est pour ça que je souhaite les remplacer par autre chose
|
|
| Sujet : GBF cherche infos! Nouveau | De Adams Le 22-11-2009 à 17:43 sta |
|
Lilen donne en équivalent BD 237 & BD238.
|
|
| Sujet : GBF cherche infos! Nouveau | De Fifi Le 22-11-2009 à 19:13 sta |
|
les valeurs des 2 résistances qui ont étés remplacées m'inquiètent.
2X1K en// pour l'une et 2X0.1Ohm en// pour l'autre.

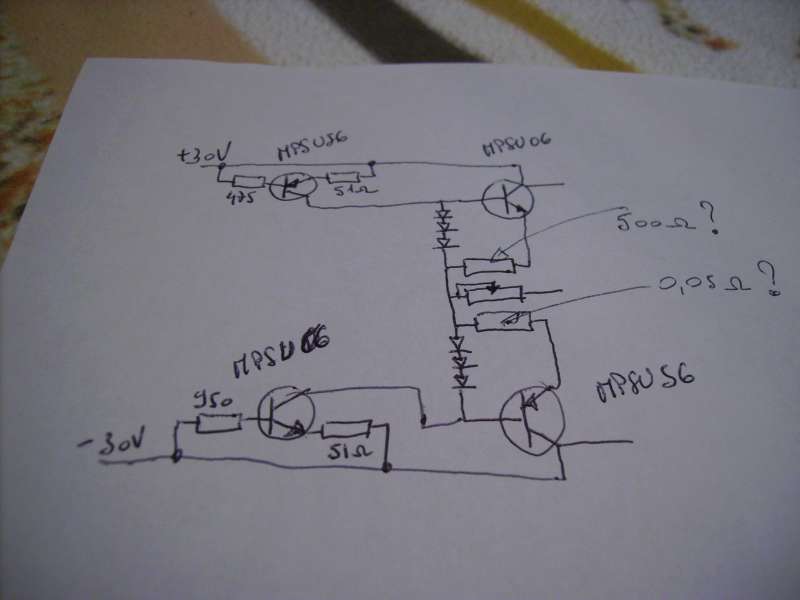

je vous joint le schéma "simplifié" de la partie concernée;
qu'en pensez vous?
| |
|
| Sujet : GBF cherche infos! Nouveau | De Fifi Le 22-11-2009 à 20:17 sta |
|
pas d'avis?
il serait logique que les 2 résistances aient la même valeur pour équilibrer les courants
mais quelle est la bonne valeur?
pourquoi y a t il une résistance de 500 Ohms?; les émetteurs devrait être commun non?
|
|
| Sujet : GBF cherche infos! Nouveau | De Bernard-GRZ Le 22-11-2009 à 20:28 sta |
|
Déjà les résistances avec les anneaux de couleurs : 2×1 ohm en //
les deux vertes, mieux vaut les mesurer, avec le marquage k ?
|
|
| Sujet : GBF cherche infos! Nouveau | De Fifi Le 22-11-2009 à 20:34 sta |
|
oui,
d'un coté on a 2X1 Ohm en //
et de l'autre les 2 verte 2X1k Ohm en //
|
|
| Sujet : GBF cherche infos! Nouveau | De Adams Le 22-11-2009 à 21:20 sta |
|
J'ai regardé dans le mien ,pas de chance l'ampli n'est pas du tout le meme,il est équipé de transistors TO5 avec radiateurs .
Avec une charge de 50 Ohms en mode sinusoide il sort 5V eff à 1000 Hz ,je ne vois pas de distorsion à l'oscillo,à peine un soupçon de pointe sur le sommet de la sinsoide.
Je suppose qu'avec 500 Ohms à la place de 0,5 la forme et l'amplitude du signal de sortie doit etre altérée.
|
|
| Sujet : GBF cherche infos! Nouveau | De Bernard-GRZ Le 22-11-2009 à 21:21 sta |
|
Perso, pour le dépannage je ne prendrai pas de risque, je placerai des résistances de 1k 1w.
|
|
| Sujet : GBF cherche infos! Nouveau | De Fifi Le 23-11-2009 à 19:48 sta |
|
Bonsoir,
ça y est ,il fonctionne a nouveau
j'ai mis des 51 Ohms pour avoir+/-20V d'amplitude
chose bizarre, j'arrive pas trop a comprendre la position du vernier et de la couronne noir a l'arrière qui agit sur 2 potentiomètres!?
sur une gamme, la fréquence varie de 0.7 à 3.8
|
|
|
