Sujet : Schéma Scientelec MACH A30 Nouveau De Thierry  Le 23-11-2009 à 08:32 sta

    Bonjour,

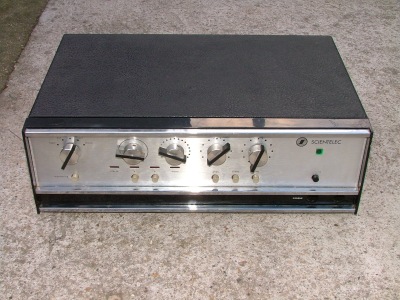

    J'ai récupéré cet amplificateur pour le restaurer et je cherche son schéma. A part le Mach tous les Scientelec visibles sur ce diaporamasont à l'état neuf après une restauration complète.

    Si quelqu'un possède le schéma du MACH A30 je le remercie d'avance pour son aide !

    Merci et à bientôt.

    Thierry







Sujet : Schéma Scientelec MACH A30 Nouveau De Jacques (webmestre)  Le 23-11-2009 à 10:08 sta

    C'est un ampli modulaire ?


Sujet : Schéma Scientelec MACH A30 Nouveau De Thierry  Le 23-11-2009 à 10:28 sta

    Bonjour Jacques,

    Je ne crois pas, bien que je n'en sois pas sûr à 100%.

    Le Mach a existé en plusieurs versions de 2x30W à 2x50W et avec deux livrées différentes. Le plus perfectionné fut le Mach A50CS (CS pour correcteur de salle) doté de commandes d'égalisation paramétriques.

    Une brève documentation est consultable ici mais cela n'aide pas beaucoup...

    Thierry





Sujet : Schéma Scientelec MACH A30 Nouveau De Jacques (webmestre)  Le 23-11-2009 à 11:15 sta

    Oui je l'ai vue, j'ai bien un dossier sur les modules et divers amplis mais si vous ne savez pas si le votre est construit selon cette technologie.


Sujet : Schéma Scientelec MACH A30 Nouveau De Thierry  Le 23-11-2009 à 12:03 sta

    Je ne sais pas

    J'ai ouvert l'amplificateur , les photos sont et mais comme je n'ai pas de "module" pour comparer avec ce que je vois je suis incapable de dire si c'est la même chose.



    <a href="http://picasaweb.google.fr/lh/photo/5kgiIheM4bGXXhAqUzPFNA?feat=embedwebsite"><img src="http://lh5.ggpht.com/_Qhlljfa5O7o/SwlV62WAFMI/AAAAAAAAHZw/GXPkWsNFeGM/s800/P1040733.JPG" /></a>








Sujet : Schéma Scientelec MACH A30 Nouveau De Thierry  Le 01-12-2009 à 13:22 sta

    Bonjour,

    J'avance petit à petit.

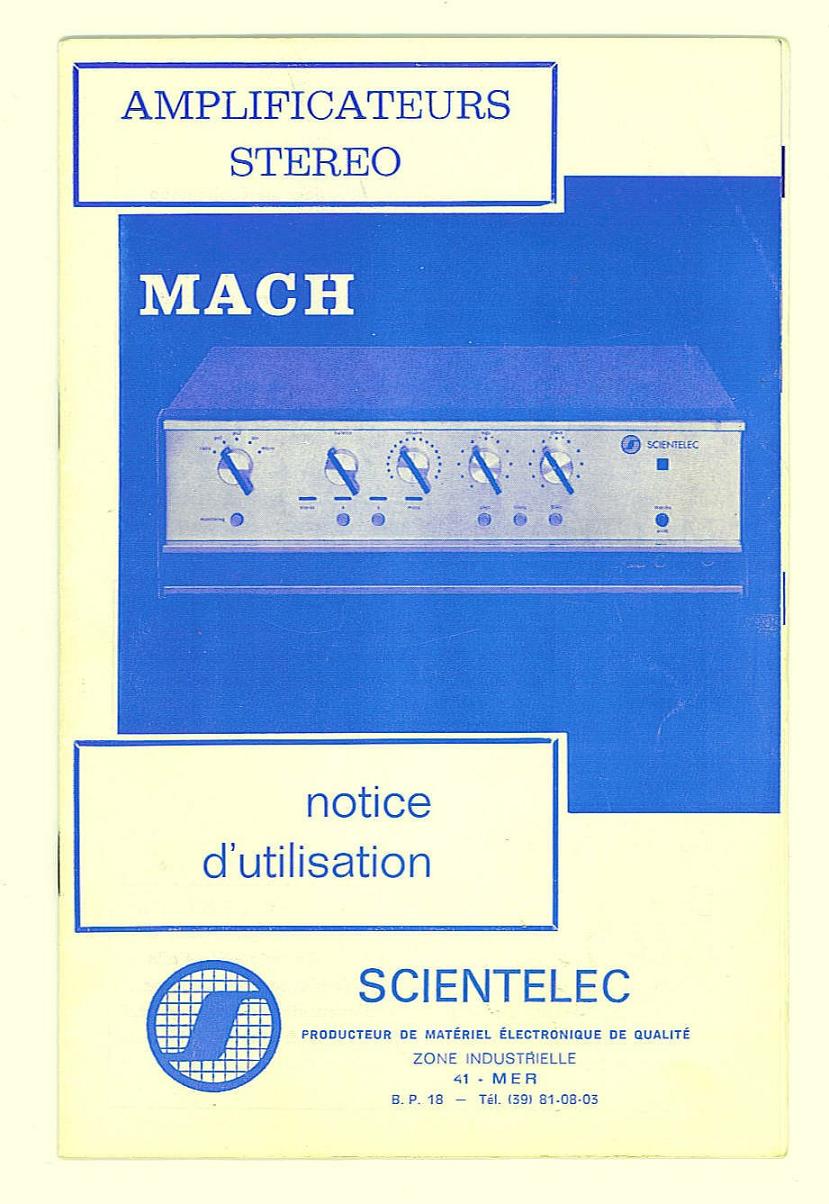

    J'ai récupéré la notice (photo jointe) et un schéma, celui du Mach A50 qui était le modèle au-dessus avec 2x50W sur 8ohms. Je n'ai pas encore vu quels étaient les différences entre les deux modèles du point de vue composants.

    J'ai commencé la restauration, tous les chimiques sont à changer excepté ceux du banc de filtrage de l'alimentation.

    Merci à ceux qui m'ont proposé leur aide.

    Thierry




Sujet : Schéma Scientelec MACH A30 Nouveau De Thierry  Le 04-12-2009 à 14:55 sta

    Bonjour,

    J'ai reçu le schéma de cet ampli grâce à un lecteur du forum que je remercie ici.

    J'ai remplacé tous les chimiques dont certains avaient perdu leur contenu (beurk) et l'ampli fonctionne. Je ne l'ai pas encore passé au banc mais c'est prévu pour ce week-end. J'ai par ailleurs entamé la restauration esthétique : fabrication de pièces manquantes, nettoyage, remplacement des lucioles etc... Les photo du travail sont visibles ici.

    Une question tout de même : que peut bien signifier la mention "Réglage point milieu" sur cette partie du schéma, en bas à gauche ? C'est la partie "étage de puissance". J'ai d'abord supposé qu'il s'agissait du réglage du courant de polarisation des transistors de sortie mais j'ai un doute. Si quelqu'un a une idée ?

    Thierry





Sujet : Schéma Scientelec MACH A30 Nouveau De f1ftp  Le 04-12-2009 à 17:25 sta

    Bonsoir Thierry
    Je pense que le règlage point milieu sert à mettre la tension de sortie à la moitié de la tension d'alim.(mesure prise avant la capa de 2000µF) .Règlage de symétrie.
    Le courant de repos ce règle par l'ajustable de 1K sur le 2N3403.


Sujet : Schéma Scientelec MACH A30 Nouveau De jackoe  Le 04-12-2009 à 23:20 sta

    Certes, mais pourquoi sur le schéma il y a un pot à 22k et un à 22 ohms ? 22k ça fait beaucoup trop par rapport à 47k et 22 ohms nettement pas assez... [:??:]


Sujet : Schéma Scientelec MACH A30 Nouveau De Thierry  Le 05-12-2009 à 08:30 sta

    A f1ftp : pour reprendre la célèbre phrase de Raymond Souplex à la fin des Cinq Dernières Minutes : "Bon sang, mais c'est bien sûr !" Comment n'y avais-je pas pensé [:??:] Merci !

    A Jackoe : je suppose que c'est simplement une erreur du typographe dans le schéma car sur l'ampli les ajustables sont bien des 22Kohms de chaque côté.

    A l'époque tout cela était dessiné à la main et au Normograph. Sur le schéma que mon père m'a remis, celui que Scientelec lui avait envoyé en 1975 au format double A3 à plusieurs plis (le papier est tout jauni) c'est bien la valeur 22K qui figure. On voit très nettement que c'est dessiné par la main de l'homme, il n'y a aucun doute :o)

    Comme je n'ai que les schémas du Mach 50 je ne sais toujours pas ce qui différencie le Mach 30 de celui-ci. Ce week-end je vais passer l'ampli au banc pour visualiser la forme du signal en sortie, mesurer la distorsion et vérifier la puissance sur une charge de 8 ohms.

    Encore un grand merci à ceux qui on pris la peine de me répondre.

    Thierry


Sujet : Schéma Scientelec MACH A30 Nouveau De jackoe  Le 05-12-2009 à 09:32 sta

    A l'occasion, regarde si tu peux changer ces 22k contre une valeur plus petite... [:Hi:]


Sujet : Schéma Scientelec MACH A30 Nouveau De Thierry  Le 05-12-2009 à 11:57 sta

    Jackoe,

    Je peux absolument tout changer, il suffit de m'indiquer une valeur qui te semble plus raisonnable ;-)


    Thierry


Sujet : Schéma Scientelec MACH A30 Nouveau De jackoe  Le 05-12-2009 à 12:13 sta

    Ben je n'en sais rien, Thierry ! Il est question des dérives thermiques des valeurs des composants. Sachant qu'un ajustable se promène beaucoup plus qu'une résistance fixe, il est préférable de faire en sorte que la valeur de l'ajustable soit nettement plus petite que celle de la fixe (pas 22 ohms tout de même...). Tu laisses chauffer la colle un certain temps. Tu règles pour le mieux et tu mesures le réglage des ajustables. Ensuite tu remplaces 47k et 22k par des valeurs qui iraient bien pour obtenir une variation de + ou - 5 ou 10% en fonction du réglage. Sinon, ça devrait se calculer mais on n'a pas que ça à faire... Avec un peu de chance, l'ampli gagnera sûrement en stabilité... [:Hi:]


Sujet : Schéma Scientelec MACH A30 Nouveau De Jacques (webmestre)  Le 05-12-2009 à 12:14 sta

    La 22k est justifiée car elle tient compte du seuil du premier transistor. Un réglage plus fin peut être obtenu en restant sur une somme 22k, par exemple 18k ou 15k et ajustable 4,7k.


Sujet : Schéma Scientelec MACH A30 Nouveau De Thierry  Le 05-12-2009 à 13:34 sta

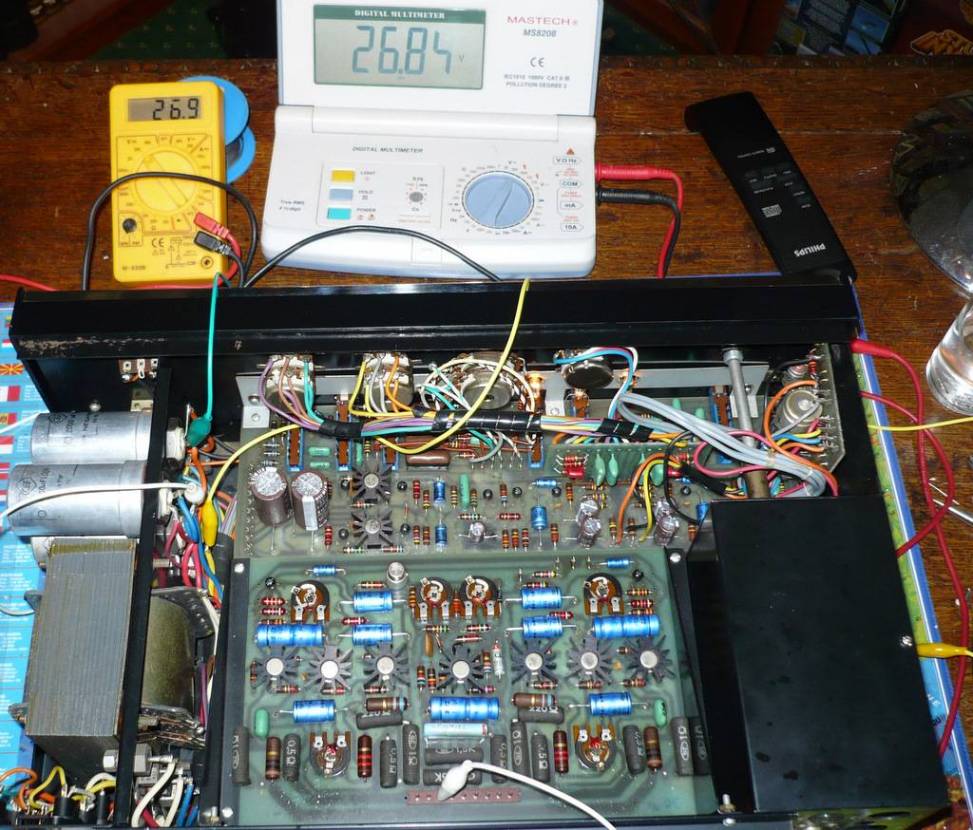

    Finalement le réglage se fait à l'ai de DEUX ajustables, allez comprendre... Visiblement le schéma dont je dispose ne correspond pas à l'appareil que j'ai sous les yeux !

    Il y a deux potentiomètres par canal. J'ai tout de même réussi à caler la demi-tension d'alimentation au poil près. Tout à l'heure je vérifierai l'absence de décalage au raccordement de la sinusoide sur le scope. J'ai attaché une photo pour que l'on voie le travail de restauration sur les chimiques. Je n'ai mis que de la qualité (BComponents/Philips et Elna Audio).

    Thierry





Sujet : Schéma Scientelec MACH A30 Nouveau De Thierry  Le 13-12-2009 à 12:58 sta

    Bonjourà tous,

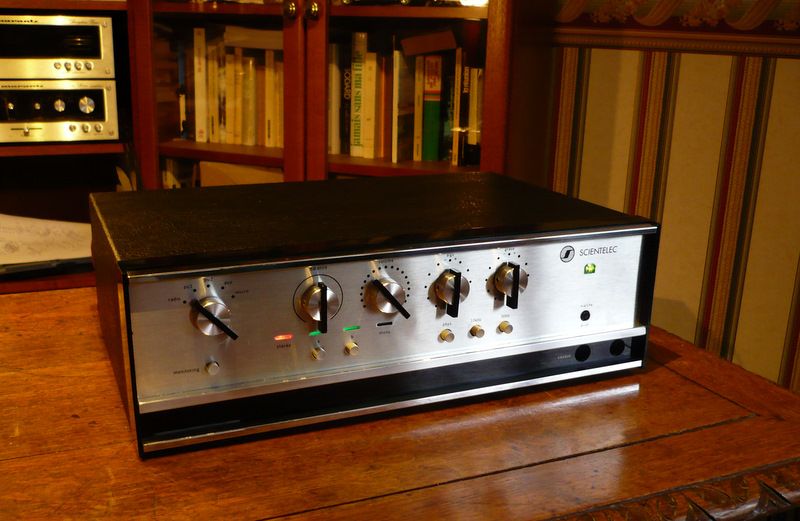

    Grâce à vous mon ampli a retrouvé sa jeunesse et fonctionne à merveille : http://picasaweb.google.fr/Thmartin60/Mach30#slideshow/

    Je vous remercie pour votre aide et je vous souhaite d'excellentes Fêtes ainsi qu'à vos familles.

    Thierry
