Sujet : Ampli a tube UCL82 Nouveau De Flo1990  Le 29-11-2009 à 19:09 sta Bonjour à tous, mon problème est le suivant: Récemment j'ai récupéré la partie amplificatrice d'un vieux tourne-disque qui était irréparable. Cet ampli comporte comme tube amplificateur une UCL82 datant de 1967. Voici mon problème: Quand je balance de la musique dans l'entrée son, on entend très bien la musique mais il y a une sorte de distortion et on entend quelque chose qui vibre (je soupsconne le transfo de sortie) quand il y a beaucoup de basses! J'ai installé cet ampli dans un coffrage en bois fait maison et mème avec sa j'entend encore le grésillement! Je remercie par avance les personnes pouvant m'aider pour ce problème PS/ Je doit vous signaler que ce poste est un "tous-courants" fonctionnant en 110V et qu'il est alimenté par un "auto-transfo" (certe dangereux mais je n'ai que sa) Merci par avance

Sujet : Ampli a tube UCL82 Nouveau De Kalbounet Junior  Le 29-11-2009 à 19:38 sta Oulalalah, auto-transfo ! Gaffe au truc branché en entrée, sa masse sera au secteur !!! Un MP3 va exploser dessus !

Sujet : Ampli a tube UCL82 Nouveau De Flo1990  Le 29-11-2009 à 19:50 sta ne vous inquietez pas généralement c'est un lecteur de disque laser portable que je branche dessus et sa marche, par contre en effet vaut mieux pas toucher le cordon jack d'entrée car sa fait assez mal!

Sujet : Ampli a tube UCL82 Nouveau De Flo1990  Le 29-11-2009 à 20:19 sta Il est vrai qu'un transfo-d'isolement me protègerait mieux des coups de jus et des défauts d'isolements car si je branche un appareil relié a la terre a l'entrée de l'ampli sa disjoncte c'est logique Ph ---)T

Sujet : Ampli a tube UCL82 Nouveau De Kalbounet Junior  Le 29-11-2009 à 21:12 sta Mouais po top... Si vous avez un TRANSFO 220->110 mettez-le ! Pour la vibration, le hp est-il fixé Bien correctement ?

Sujet : Ampli a tube UCL82 Nouveau De Flo1990  Le 29-11-2009 à 21:24 sta oui il y a les quatre vis

Sujet : Ampli a tube UCL82 Nouveau De jackoe  Le 29-11-2009 à 21:57 sta Et avec un autre haut-parleur ?

Sujet : Ampli a tube UCL82 Nouveau De Flo1990  Le 29-11-2009 à 23:16 sta je n'ai pas d'autre HP sa va ètre compliquer je le sent!

Sujet : Ampli a tube UCL82 Nouveau De Totolagalène  Le 29-11-2009 à 23:23 sta Et pour changer un peu, je suppose qu'il n'a remplacé aucun condo!

Sujet : Ampli a tube UCL82 Nouveau De Flo1990  Le 29-11-2009 à 23:26 sta Il est vrai que le HP n'est pas d'origine: sa été bidouillé car il rentrais pas dans le couvercle du tourne disque, je pense a l'impédance du HP car si on réfléchit bien en mettant un fort ampli sur un HP de faible impédance sa crée de la distorsion mais je n'en suis pas sur! Par contre je comfirme que le grésillement semble venir du transfo de sortie et je ne vois pas ce que c'est!

Sujet : Ampli a tube UCL82 Nouveau De Flo1990  Le 29-11-2009 à 23:45 sta Tiens c'est marant totolagalène m'a oté les mots de la bouche! Il est vrai que je n'ai pas pensé a regarder les condos (il datent de 1967) car ils sont assez embettant a dechiffrer! ceci dit c'est gentil de m'y avoir fait penser, je vais voir sa merci!

Sujet : Ampli a tube UCL82 Nouveau De Pierrot du 82  Le 29-11-2009 à 23:49 cms Le condo de liaison, comme d'hab !

Sujet : Ampli a tube UCL82 Nouveau De Flo1990  Le 01-12-2009 à 20:41 sta C'est lequel le condo de liaison car j'en ai une poignée sur le chassis sans parler du gros 2X8µF en 550V (et une tonne de résistance bobinées)

Sujet : Ampli a tube UCL82 Nouveau De jackoe  Le 01-12-2009 à 20:46 sta Sur ce schéma, il s'appelle C22 !

Sujet : Ampli a tube UCL82 Nouveau De Totolagalène  Le 01-12-2009 à 20:52 sta C'est le condo qui vient de la plaque de la partie triode et qui va sur la grille N°1 de la partie penthode. UCL82, ce sont deux tubes dans la même ampoule. Attention au gros 2X8 µF, s'il n'est plus bon çà va faire des dégats pour la redresseuse dans le cas où ils fuient, ou ronfler si ils sont secs.

Sujet : Ampli a tube UCL82 Nouveau De Totolagalène  Le 01-12-2009 à 20:55 sta C24 = 22 n(F) = 22.000 pF.

Sujet : Ampli a tube UCL82 Nouveau De Flo1990  Le 01-12-2009 à 20:55 sta Merci pour la doc Jackoe je regarderais si sa ressemble au schéma de cablage de l'UCL82 de mon ampli et au pire si je ne trouve pas je changerais tous les condos! De 1967 à 2009 il est vrai qu'une petite rénovation s'impose (ainsi qu'une mise en sécurité car c'est un vrai danger ce truc!)

Sujet : Ampli a tube UCL82 Nouveau De jackoe  Le 01-12-2009 à 20:57 sta Ce serait donc C24 sur le schéma que j'ai envoyé ?

Sujet : Ampli a tube UCL82 Nouveau De Totolagalène  Le 01-12-2009 à 21:02 sta Ben ouais. C22 c'est celui qui attaque la grille de la triode de L'UCL82, c'est aussi un condo de liaison venant de la plaque du tube précédent, mais ton schéma est un poste alors que Flo parle d'un électrophone qui n'a que ce tube UCL82.

Sujet : Ampli a tube UCL82 Nouveau De Flo1990  Le 01-12-2009 à 21:06 sta bah! ne vous tracassez pas pour si peu, je changerais tous les chimiques et je verrais bien Merci quand mème, je vous tiendrez au courant, merci

Sujet : Ampli a tube UCL82 Nouveau De Totolagalène  Le 01-12-2009 à 21:21 sta Il n'y a pas que des chimiques dans un montage. Celui de liaison, par exemple, n'en est pas un. Un "chimique" est un condensateur qui a un sens de branchement à respecter, ils sont repérés +, - , ou les deux.

Sujet : Ampli a tube UCL82 Nouveau De Flo1990  Le 01-12-2009 à 21:35 sta dans mon cas il y a 1 chimique et d'autre non polarisés en une sorte de plastique vert moulé

Sujet : Ampli a tube UCL82 Nouveau De Totolagalène  Le 01-12-2009 à 21:45 sta Quelle tension (conrant continu) y a t-il sur le picot N°3 de cette UCL82? Potar au mini.

Sujet : Ampli a tube UCL82 Nouveau De Flo1990  Le 01-12-2009 à 21:50 sta Il faudra que je démonte la trappe de visite demain et je vous dirait sa, la je vais devoir vous laisser (train a 6H30).Bonne soirée et a bientot

Sujet : Ampli a tube UCL82 Nouveau De sepelliere44  Le 01-12-2009 à 21:51 sta Peut être un schéma assez proche ? Christian  Fichier .PDF

Sujet : Ampli a tube UCL82 Nouveau De jackoe  Le 01-12-2009 à 22:05 sta Remarquons le blindage des condensateurs reliés à la grille de la triode de l'UCL82 ...

Sujet : Ampli a tube UCL82 Nouveau De Totolagalène  Le 01-12-2009 à 22:11 sta C'est plûtot le câble qui est blindé. Il m'arrive d'enfermer aussi le condo lui-même dans un petit "tube" de cuivre relié à la masse.

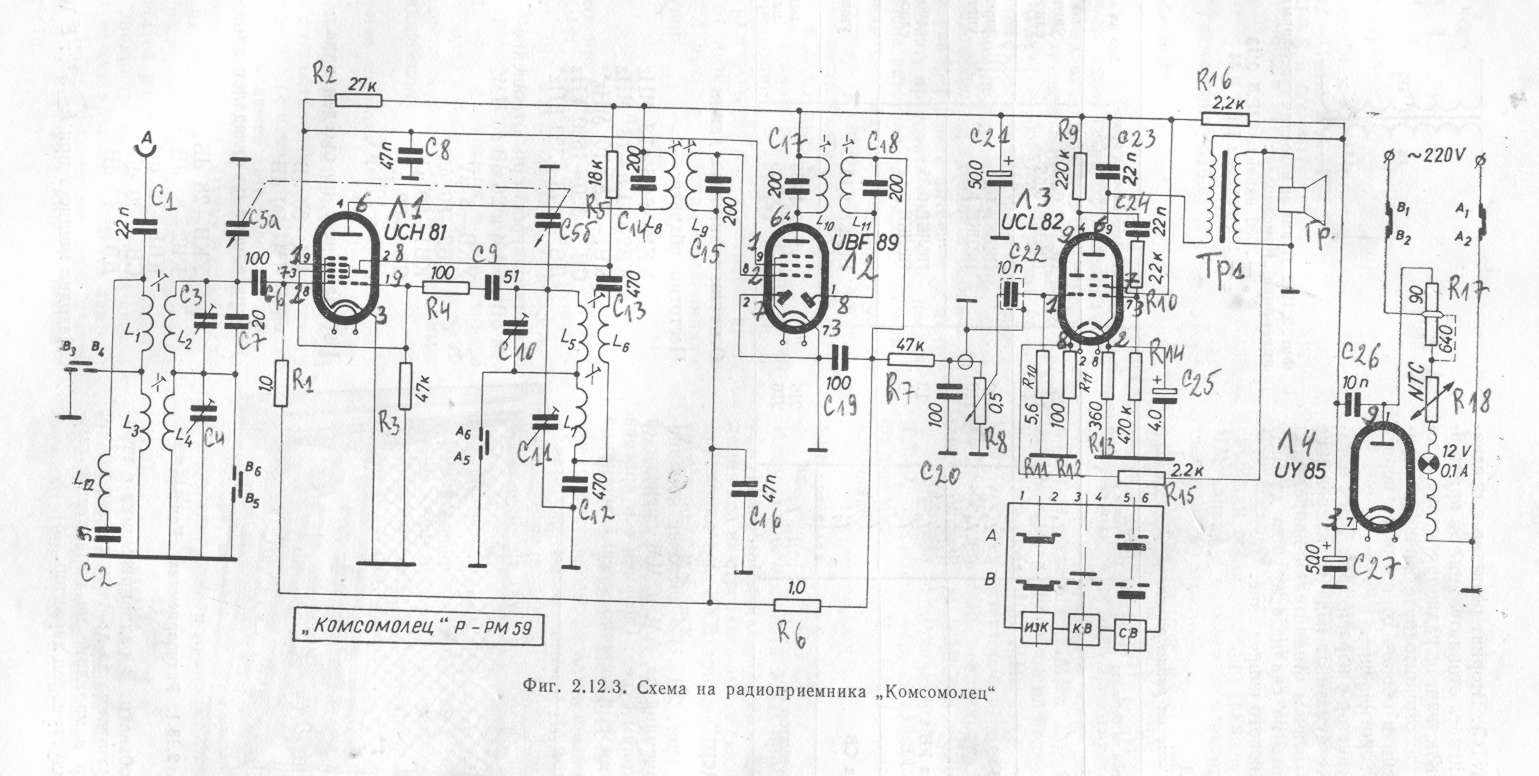

Sujet : Ampli a tube UCL82 Nouveau De jackoe  Le 01-12-2009 à 22:15 sta Sur le schéma russe, C22 est représenté blindé...

Sujet : Ampli a tube UCL82 Nouveau De Flo1990  Le 02-12-2009 à 19:36 sta je parie qu'il faut un RPG-7 ou un Milklor M32 pour enlever le blindage!
