Sujet : padding et alignement Nouveau De jpb1  Le 13-12-2009 à 17:38 sta

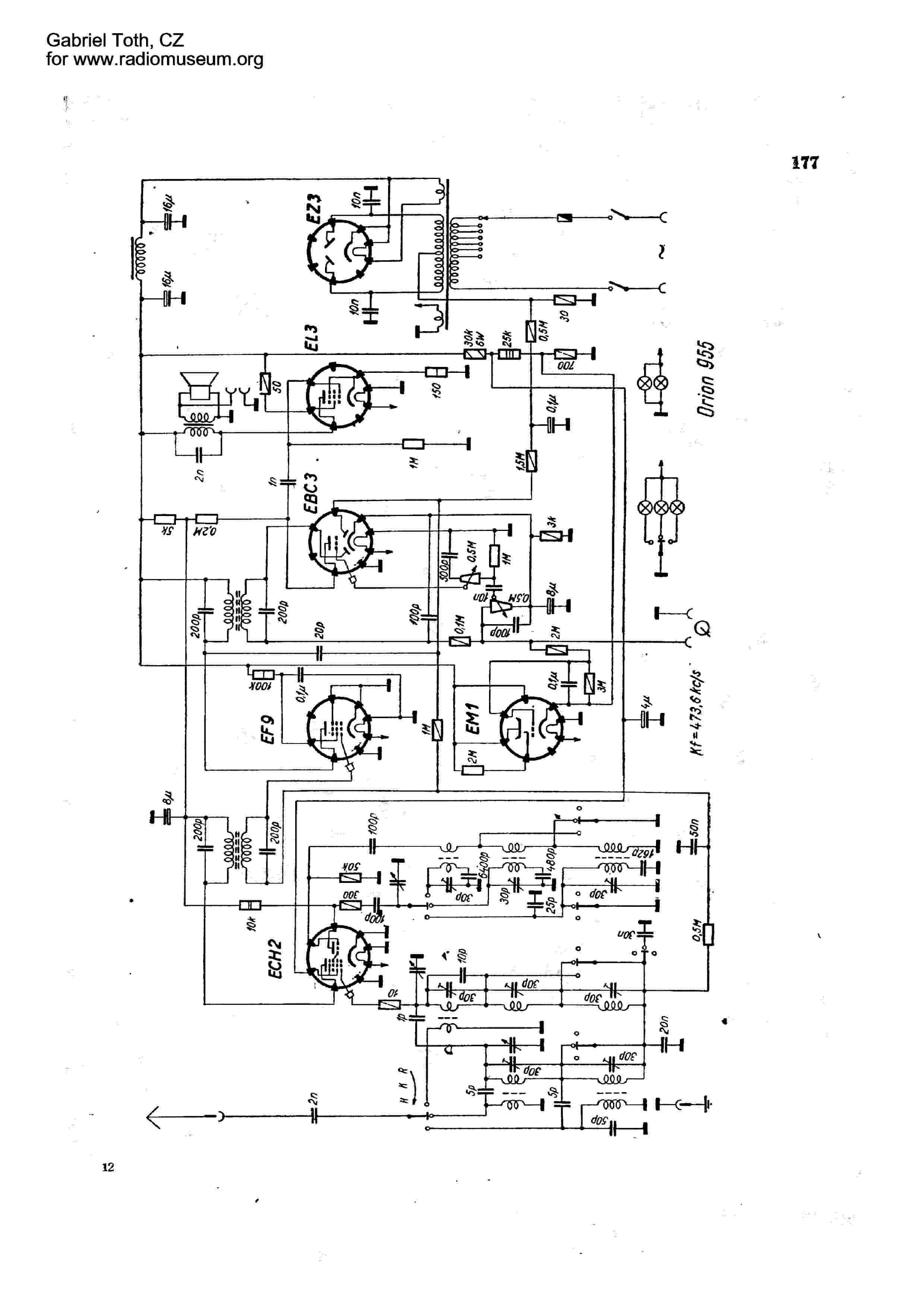

    J'ai du changer le condo de padding (480 pf) de l’oscillateur de mon Orion 955 (voir schéma). Je crois, mais je demande confirmation, que le fait de changer ce condo ne va pas influencer l'alignement du poste mais uniquement la position de l'aiguille indiquant les stations reçues. Est ce que j'ai tout juste ou pas ?
    Merci pour vos réponses et explications si j’ai tout faux. :-)
    Jean-Pierre (nouveau par ici)




Sujet : padding et alignement Nouveau De jacques DENYS  Le 13-12-2009 à 18:47 sta

    Bonjour JPB 1

    Vous n'aurez pas à réaligner les trasformateurs MF .
    Par contre si vous changez le padding de l'oscillateur PO (480pF) ,vous aurez sans doute à retoucher le réglages des trimmers de 30pF d'accord et d'oscillation en PO pour avoir l'aiguille bien précise sur tout le cadran .C'est à cause de la précision du 480 pf qui a forcément une capacité fifférente de celui que vous avez changé .Ceci devrait toutefois être relativement mineur .

    Bien cordialement

    Jacques DENYS


Sujet : padding et alignement Nouveau De f1ftp  Le 13-12-2009 à 18:58 sta

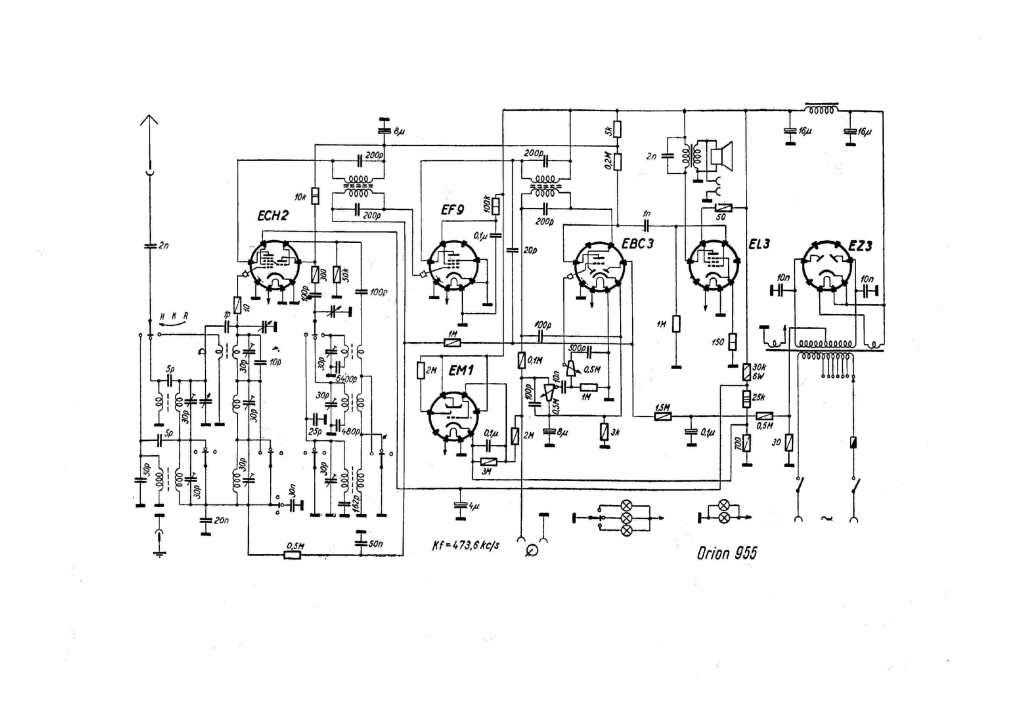

    Le schéma dans la bon sens et débarrassé des annotations inutiles :-D




Sujet : padding et alignement Nouveau De Pierrot du 82  Le 13-12-2009 à 22:54 cms

Mais il a perdu énormément en définition...

Sujet : padding et alignement Nouveau De jpb1  Le 13-12-2009 à 23:31 sta

    Je ne croix pas que je vais toucher aux trimmers d'accord car cela va influencer les autres longueurs d'ondes également. Le padding que j'ai changé était noté 472pf +-2% et je l'ai remplacé par une 478 pf. J'espère que cela fera l'affaire.

    Autre question concernant la lampe EL3.
    Je suis surpris de ne pas trouver de capa de découplage sur la cathode (en // avec la 150 ohm).
    Quelqu'un a une explication ?


Sujet : padding et alignement Nouveau De Pierrot du 82  Le 13-12-2009 à 23:40 cms

Oui, moi !

Contre réaction...



Sujet : padding et alignement Nouveau De jpb1  Le 15-12-2009 à 19:42 sta

    oui, mais encore ...


Sujet : padding et alignement Nouveau De Michel 87  Le 15-12-2009 à 20:15 sta


    Simple curiosité : sur le schéma du TA de l'Orion 955, le TA semble comporter 7 tensions.

    Est ce la réalité, car 110, 130, 220, 245 ça ne fait que quatre choix.8-()


Sujet : padding et alignement Nouveau De ON5MJ  Le 15-12-2009 à 20:18 sta

    Ne pas mettre de condo en parallèle augmente l'impédance du circuit de cathode et agit donc comme une contre-réaction. Avec un condo l'impédance est plus basse et diminue avec la fréquence. Sans condo il y a moins de gain et la réponse est plus plate.


Sujet : padding et alignement Nouveau De jpb1  Le 15-12-2009 à 22:16 sta

    Ok merci comme cela c'est plus clair.
    Concernant les tension d'entrée il y a effectivement 7 possibilités. Si désiré je peux en faire la liste.


Sujet : padding et alignement Nouveau De Pierrot du 82  Le 16-12-2009 à 00:12 cms

Si c'est un poste helvétique (et confédéral), il pouvait comporter le 160 volts utilisé en Italie autrefois...

Sujet : padding et alignement Nouveau De Michel 87  Le 16-12-2009 à 21:03 sta


    Du 160 V en 25 ou 42 Hz ?
