Sujet : fils de bobinages Nouveau De jean-luc beulaygue  Le 16-12-2009 à 08:24 sta

    bonjour

    j'ai toujours eu du mal à comprendre la correspondance de diamètre, gauge et section des fils de bobinages.
    1 x fil de 6/10 de m/m est il égal à 0.6 m/m ? ou 1 x de 0.71 m/m est il égal à 6/10 ?
    merci pour vos réponses.



Sujet : fils de bobinages Nouveau De Alain Bastier  Le 16-12-2009 à 09:17 sta

    Bonjour,
    Je crois me rappeler qu'il y a plusieur std awg, swg et métriques...

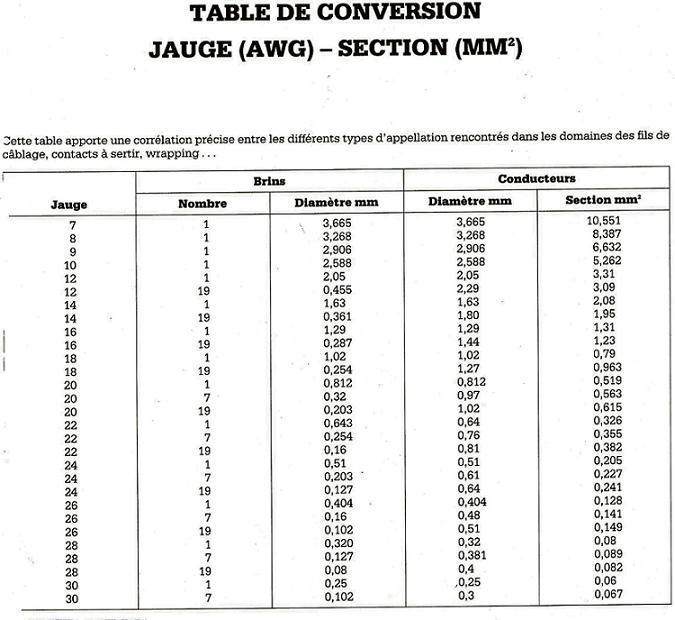

    A une époque j'ai cherché et trouvé ça....!!!Jauges
    et ce tableau....
    Si cela peut vous aider.
    Alain.




Sujet : fils de bobinages Nouveau De Alain Bastier  Le 16-12-2009 à 09:28 sta

    Le lien n'est pas bon, voir celui-ciGauges


Sujet : fils de bobinages Nouveau De YM  Le 16-12-2009 à 10:12 sta

    Section = piR² où R est le rayon qui est la moitié du diamètre !

    Autrement dit, si on double le diamètre la section est quadruplée.
    Mais si on emploie deux fils de même diamètre en parallèle, la section ne fait que doubler.


Sujet : fils de bobinages Nouveau De Bernard tsfallier  Le 16-12-2009 à 11:23 sta

    Tout est expliqué sur le site carnets TSF.

    ici


Sujet : fils de bobinages Nouveau De jean-luc beulaygue  Le 16-12-2009 à 12:25 sta

    re

    merci pour les réponses, mais ce que je veux savoir c'est :
    est ce que la gauge 22 vaut diamètre 0.6m/m
    et si 0.6m/m vaut 6/10.


Sujet : fils de bobinages Nouveau De Bernard tsfallier  Le 16-12-2009 à 15:47 sta

    0,6 mm est bien la même chose que 6/10 mm (écriture décimale ou fractionnaire).

    D'aprés le site carnets TSF que je vous ai indiqué, dans le Système Américain AWG (American Wire Gauge Brown & Sharpe), la gauge 22 vaut 0,6426 mm. C'est la gauge 23 qui approche le plus des 0,6 mm (0,609).
    On parle du diamètre réel du cuivre.
    L'épaisseur du vernis se mesure en grade.
    - grade 1 = 0,027 mm (1 couche de vernis)
    - grade 2 = 0,050 mm (2 couches de vernis)
    Cette épaisseur est la même quel que soit le diamétre du fil



Sujet : fils de bobinages Nouveau De jean-luc beulaygue  Le 16-12-2009 à 16:07 sta

    re

    merci, je viens de comprendre.
    20/100 = 0.02m/m
    50/10 = 0.5 m/m OK ?


Sujet : fils de bobinages Nouveau De F6FKN  Le 16-12-2009 à 16:48 sta

    50/10=5mmm 8-()


Sujet : fils de bobinages Nouveau De michel 86  Le 16-12-2009 à 16:59 sta

    20/100 mm= 0,2 mm, section = 0,2*0,2*3,14/4= 0,0314 mm²
    50/100 mm = 0,5 mm, section = 0,5*0,5*3,14/4 = 0,19625 mm²:o)


Sujet : fils de bobinages Nouveau De Jean Roland  Le 16-12-2009 à 20:34 sta

    Pour faire plus simple :
    0,1 mm = 1/10 de mm
    0,01 mm = 1/100 de mm
    0,001 mm = 1/1000 de mm

    Si l'on prend 20/100 de mm, on peut voir, juste au-dessus que c'est = 0,20 mm et donc 0,
    2 mm. En divisant par 10 le numérateur ainsi que le dénominateur, on peut écrire 20/100 de mm = 2/10 de mm et donc = 0,2 mm.

    Pour 50/10 de mm, divisons par 10 comme plus haut, on peut donc écrire que 50/10 de mm = 5/1 de mm = 5 mm.

    Si ce n'est pas trop chiant de lire ça, on va dire que c'est une approche pédagogique.
