Sujet : poste 855 Nouveau De jojo  Le 01-01-2010 à 16:26 sta

    bonjour et bonne année a tous j'ai le tube final el84 qui chauffe enormement d'ou distortion dans les 2 mn je ne trouve pas l'origine du prob si vous pouvez me donner une indication merci.[:??:]


Sujet : poste 855 Nouveau De Gaet1001  Le 01-01-2010 à 16:30 sta

    bonjour
    Avez vous changé le condo de liaison ? s'il est fuyard la EL84 consommera énormément..


Sujet : poste 855 Nouveau De Masterorion  Le 01-01-2010 à 16:55 sta

    Puis ensuite elle meurt, risquant d'entraîner avec elle la redresseuse, le transfo etc


Sujet : poste 855 Nouveau De jojo  Le 01-01-2010 à 17:00 sta

    bonjour j'ai bien change le condo sans resultat :merci


Sujet : poste 855 Nouveau De Adams  Le 01-01-2010 à 17:05 sta

    Bonjour

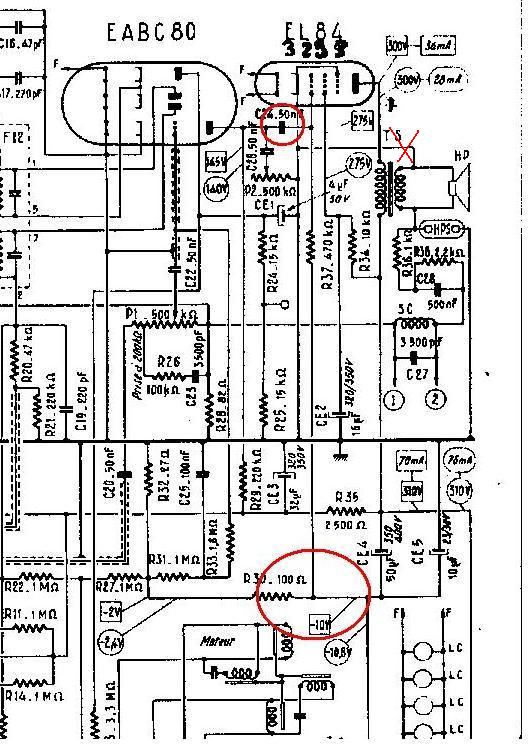

    Voir si vous avez bien -10 V (dans le cercle rouge )




Sujet : poste 855 Nouveau De Masterorion  Le 01-01-2010 à 17:06 sta

    Vous avez mis quoi ?
    Quelle est la tension sur la grille 1 du tube ?


Sujet : poste 855 Nouveau De jojo  Le 01-01-2010 à 17:31 sta

    j'ai mis un condo de 10000pf et j'ai -15 volts dans le cercle merci


Sujet : poste 855 Nouveau De Adams  Le 01-01-2010 à 17:38 sta

    R 37 fait bien 470 K ?


Sujet : poste 855 Nouveau De Adams  Le 01-01-2010 à 17:42 sta

    Et aussi regarder à l'oscillo si la EL84 n'oscille pas à une fréquence relativement élevée.


Sujet : poste 855 Nouveau De jojo  Le 01-01-2010 à 17:42 sta

    oui 470k changée par precaution


Sujet : poste 855 Nouveau De Gaet1001  Le 01-01-2010 à 17:42 sta

    un condo 10 000 pF isolé à combien de volts ?


Sujet : poste 855 Nouveau De jojo  Le 01-01-2010 à 17:44 sta

    condo 1500v je n'ai pas d'ocillo merci


Sujet : poste 855 Nouveau De Adams  Le 01-01-2010 à 18:08 sta

    Il reste à controler la tension d'écran et l'intensité plaque.
    Et voir si une autre EL84 change quelque chose.


Sujet : poste 855 Nouveau De jojo  Le 01-01-2010 à 18:15 sta

    une autre el84 ne change rien je referait des mesures demain merci baucoup le transfo de sortie ne peut il etre en cause? bonne soirée.


Sujet : poste 855 Nouveau De Adams  Le 01-01-2010 à 18:24 sta

    Si le transfo de sortie a été démonté ou changé la phase de la contre réaction peut avoir été inversée,( en principe ça s'entend) ,essayez de dessouder le fil la ou j'ai fait une croix pour voir si ça change quelque chose.




Sujet : poste 855 Nouveau De Pierrot du 82  Le 01-01-2010 à 18:49 cms

C'est votre condo de liaison qui crée le problème... !

Il faut monter un condo moderne 47 nF au plastique métallisé et surtout pas ce vieux condo papier isolé à 1500 V que vous avez trouvé je ne sais où ?

Quand à cette tension de 15 V elle doit être négative sur la grille 1 par rapport à la masse...





Sujet : poste 855 Nouveau De Totolagalène  Le 01-01-2010 à 21:51 sta

    Bravo Pierrot qui en a déduit qu'un condo isolé 1500 V était sûrement un "vieux papier goudronné" fuyard comme une passoire (et non comme ses casseroles).[:Hi:]


Sujet : poste 855 Nouveau De Adams  Le 02-01-2010 à 10:53 sta

    Ou comme un panier.


Sujet : poste 855 Nouveau De JC Négret  Le 02-01-2010 à 12:15 sta

    " Bravo Pierrot qui en a déduit qu'un condo isolé 1500 V était sûrement un "vieux papier goudronné" fuyard comme une passoire "

    C'est en effet probable. ;-)


Sujet : poste 855 Nouveau De jojo  Le 02-01-2010 à 13:59 sta

    bonjour et merci a tous mais j'ai remplacé ma passoire par un 47nf neuf 400v le probleme est toujour le meme


Sujet : poste 855 Nouveau De Masterorion  Le 02-01-2010 à 14:11 sta

    Quelle tension mesurez vous entre grille 1 EL84 et chassis, le plus(rouge) du multimètre étant branché a la grille ?


Sujet : poste 855 Nouveau De jojo  Le 02-01-2010 à 14:31 sta

    j'ai 0,5 v mais avec le-noir sur la grille.


Sujet : poste 855 Nouveau De Pierrot du 82  Le 02-01-2010 à 14:36 cms

On peut aussi se poser la question : quel type de multimètre ?

Le condensateur de liaison doit être parfait au niveau isolation, sinon la polarisation de la EL84 s'écroule, avec ses conséquences bien connues : distorsions, courant cathodique excessif entrainant la mort du tube et de la redresseuse...

La polarisation correcte de la EL84 est habituellement de - 7,5V, les 15 volts mesurés me semblent très curieux...



Sujet : poste 855 Nouveau De jojo  Le 02-01-2010 à 15:16 sta

    apres un nouveau remplacement de la el84 le poste fonctionne tres bien et j'ai -6v7 sur la grille merci beaucoup.:c'est la 1ere fois que jutilise ce forum abientot


Sujet : poste 855 Nouveau De Michel 87  Le 02-01-2010 à 15:18 sta


    D'ou l'intérêt d'un lampemètre[:??:]


Sujet : poste 855 Nouveau De Totolagalène  Le 02-01-2010 à 15:22 sta

    C'est certainement le vieux condo de liaison qui a flingué la EL84 et Le lampemètre Eurelec l'aurait peut-être donné "bonne".:-D[:Hi:]


Sujet : poste 855 Nouveau De Michel 87  Le 02-01-2010 à 15:24 sta


    Et allez donc !:-D
