| Sujet : GRAMMONT 5716 Nouveau | De PASOCHEL Le 02-01-2010 à 15:19 sta |
|
Bonjour,
Je possséde un GRAMMONT 5716 qui ne fonctionne plus. Les tubess sembles fonctionnels par contre je ne parviens pas à trouver des stations . Il ya un sifflement caractéristique au moment ou on aarive sur la station mais les sons sont trop faibles.
Je souhaite savoir si une personne peut me faire passer le schéma électronique et me donner qq tuyaux pour une remise en état.
Merci à vous tous.
RCB
|
|

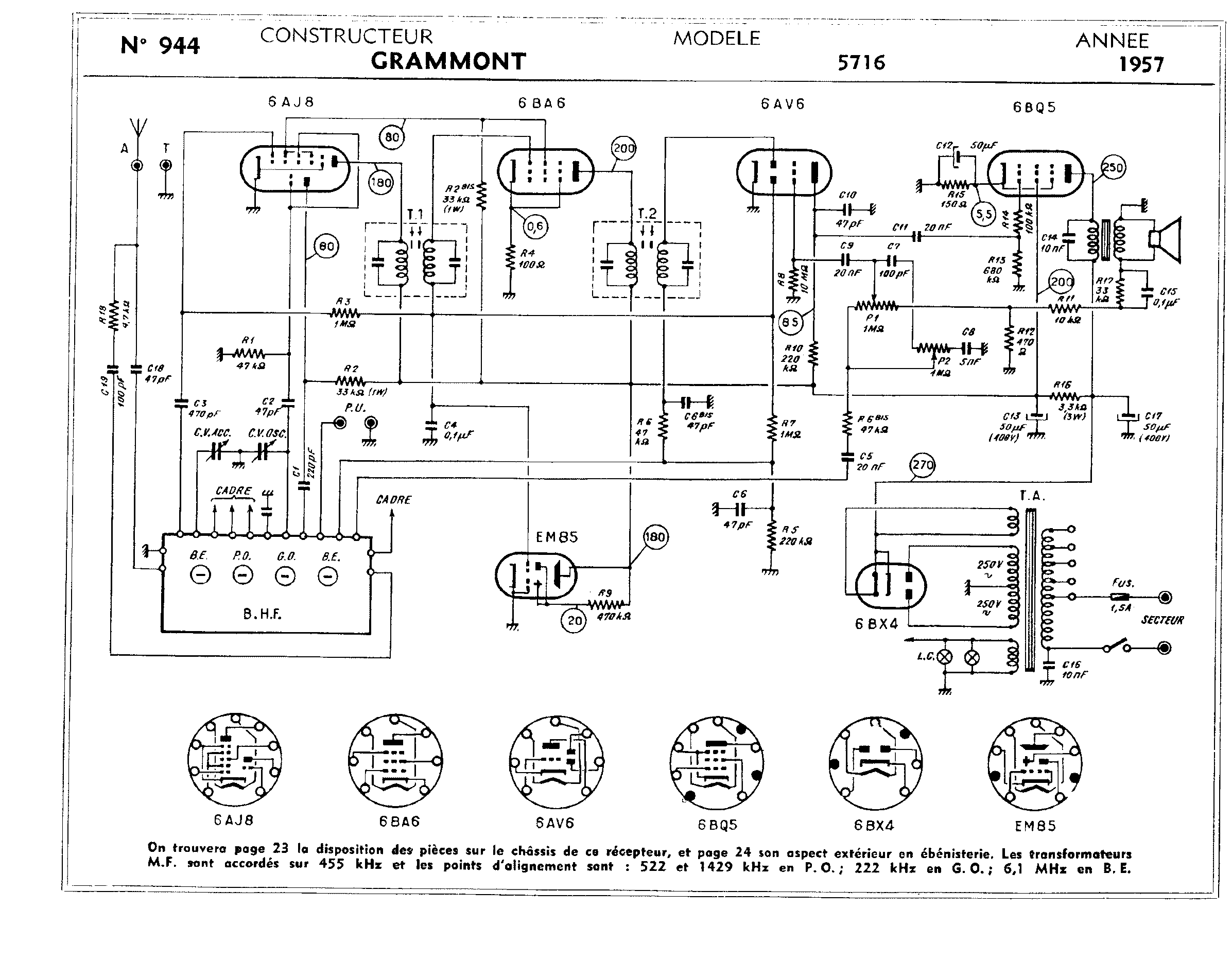

| Sujet : GRAMMONT 5716 Nouveau | De Pierrot du 82 Le 02-01-2010 à 16:35 cms |
| | |
|
| Sujet : GRAMMONT 5716 Nouveau | De PASOCHEL Le 02-01-2010 à 19:45 sta |
|
Un grand Merci à vous pour cette réponse aussi rapide. Je vais essayer de déterminer la panne.
Meilleurs voeux .
Bien cordialement.
RCB
|
|
| Sujet : GRAMMONT 5716 Nouveau | De PASOCHEL Le 02-01-2010 à 20:04 sta |
|
Avez-vous le croquis de la disposition des piéces sur le chassis.
Encore Merci.
Bien cordialement.
RCB
|
|
| Sujet : GRAMMONT 5716 Nouveau | De Gaet1001 Le 02-01-2010 à 20:33 sta |
|
La vue d'implentation ? pour quoi faire ? C'est vraiment très accessoire dans ce genre de dépannage... c'est déjà super d'avoir le schéma.
|
|
| Sujet : GRAMMONT 5716 Nouveau | De Roger Michel Le 02-01-2010 à 20:33 sta |
|
Bonjour
Sur un 5715 dont le schéma est très proche, j'avais une coupure au niveau du cadre et le condo de liaison de 20nF défectueux (C11 sur le schéma du 5716).
La lampe finale rougissait et la tension de polarisation était à 13V par rapport à la masse.
Roger
|
|
| Sujet : GRAMMONT 5716 Nouveau | De PASOCHEL Le 02-01-2010 à 20:35 sta |
|
Bonjour,
Un grand Merci pour ces infos. Je vais tester.
Bien cordialement.
RCB
|
|
| Sujet : GRAMMONT 5716 Nouveau | De Masterorion Le 02-01-2010 à 20:54 sta |
|
99 fois sur 100, la panne s'en... va d'elle même rien qu'en remplaçant les condos de liaison et filtrage défectueux : la HT remonte et les tubes travaillent alors normalement. Il faut donc commencer par là, d'autant que les conséquences du non remplacement de ces condos peuvent être graves.
|
|
| Sujet : GRAMMONT 5716 Nouveau | De PASOCHEL Le 02-01-2010 à 21:18 sta |
|
Bonsoir,
Les condos de liaison ... quels sont-ils sur le schéma transmis. Je commence par lesquels .
Bien cordialement et encore un grand merci pour votre aide et vos conseils trés précieux.
Cordialement.
RCB
|
|
| Sujet : GRAMMONT 5716 Nouveau | De JC Négret Le 02-01-2010 à 21:24 sta |
|
Eh bien, en liaison C11 de 20nF ( 22nF aux normes actuelles ), à changer aussi les deux chimiques filtrage C13 et C 17 50µF ( 47 µF )
Pour être tranquille, C12 chimique cathode de la BF 6BQ5 et le 0,1 µF C4 sur la ligne AVC.
|
|
| Sujet : GRAMMONT 5716 Nouveau | De PASOCHEL Le 02-01-2010 à 21:28 sta |
|
Bonsoir,
Encore merci.
C'est trés agréable de rencontrer des gens comme vous tous sur ce forum .
Avec tous mes bons voeux à vous tous.
Demain matin je prends mon fer à souder et le capacimètre
Bien cordialement.
RCB
|
|
| Sujet : GRAMMONT 5716 Nouveau | De Totolagalène Le 02-01-2010 à 21:59 cms |
|  |
Pas le capacimètre pour voir si un condo est fuyard. Pour voir s'il est fuyard, il faut le mettre en série avec une source HT continue filtrée (la HT d'un poste en état par exemple) et un voltmètre en position CC.
| |
|
|
| Sujet : GRAMMONT 5716 Nouveau | De PASOCHEL Le 02-01-2010 à 22:08 sta |
|
Je ne comprends pas comment on peut avoir une HT continue filtrée et pour quelles raisons le capacimètre ne peut pas être utilisé.
Merci
Cordiamlement.
RCB
|
|
| Sujet : GRAMMONT 5716 Nouveau | De Pierrot du 82 Le 02-01-2010 à 22:18 cms |
| |
Le capacimètre ne sert à rien, puisqu'il est incapable de mesurer les fuites en haute tension sur un condo papier de 50 ans d'âge...
Ces capacimètres ou multimètre numérique sont tout justes bons à mesurer des condos neufs, ils ne servent pas en dépannage...
Remplacez les condos dans l'ordre suggéré, et utilisez pour C11 un condo au plastique métallisé neuf de 22nF 250 ou 400 volts...
| |
|
|
| Sujet : GRAMMONT 5716 Nouveau | De Totolagalène Le 02-01-2010 à 22:20 cms |
| |
Le capacimètre ne vous indiquera que la valeur du condo même s'il fuit car il n'est pas sous sa tension de service. Bien sûr si le condo est quasi en court-jus , le capacimètre accusera le coup et il faudra vite arrêter car les capacimètres n'aiment pas les court-jus.
Une source de HT continue filtrée est tout simplement l'alimentation HT de n'importe quel poste: du courant alternatif, un tube redresseur et une cellule de filtrage = un condo de filtrage, une self (ou résistance) et un 2ème condo de filtrage pour envoyer à la masse la résiduelle du courant alternatif.
Il faut savoir qu'un condensateur laisse passer le courant alternatif mais pas le courant continu. Une self laisse passer le courant continu mais bloque le courant alternatif.
| |
|
|
| Sujet : GRAMMONT 5716 Nouveau | De PASOCHEL Le 02-01-2010 à 23:22 sta |
|
Merci pour ces infos précieuses.
Cordialement.
RCB
|
|
| Sujet : GRAMMONT 5716 Nouveau | De f1ftp Le 03-01-2010 à 12:14 sta |
|
Pour ma part je remplacerait aussi C9,la moindre fuite empêcherait la polarisation normale de la 6AV6.
Si ca ne provoque pas de cata majeure,le son est complètement déformé.
|
|
| Sujet : GRAMMONT 5716 Nouveau | De PASOCHEL Le 03-01-2010 à 16:33 sta |
|
J'ai des difficulutés pour repérer les nomenclatures des tubes. Les inscriptions sont effacées. Je n'arrive à localiser que la 6AV6.
C'est la raison pour laquelle une vue avec implantation des tubes me serait utile.
Merci .
Bien cordialement.
RCB
|
|
| Sujet : GRAMMONT 5716 Nouveau | De Bernard-GRZ Le 03-01-2010 à 16:42 sta |
|
Vue arrière du châssis :
6AJ8 6BA6 6AV6 6BX4 et 6BQ5 (au fond devant la 6BX4 et à côté du transfo).
|
|
| Sujet : GRAMMONT 5716 Nouveau | De PASOCHEL Le 03-01-2010 à 16:58 sta |
|
|
|
| Sujet : GRAMMONT 5716 Nouveau | De michel du 70 Le 03-01-2010 à 17:57 sta |
|
Bonsoir
Pour "pierrot du 82 ". Vous les trouvez chez quel founisseur ces condos de liaisons
svp : condo au plastique métallisé neuf de 22nF 250 ou 400 volts.:
Michel
|
|
| Sujet : GRAMMONT 5716 Nouveau | De PASOCHEL Le 03-01-2010 à 18:02 sta |
|
Merci pour votre aide.
RCB
|
|
| Sujet : GRAMMONT 5716 Nouveau | De PASOCHEL Le 03-01-2010 à 19:58 sta |
|
Bonjour encore moi,
En reprenant le schéma et en suivant les composants de mon poste je trouve en sortant de la 6BQ5 un condo de 22 nF avec une résistance en série (qui semble avoir beaucoup chauffée) vers la 6BX4 et qui est en liaison avec la masse . Or je ne retrouve pas cette modif sur le schéma.
Il se peut que le poste ait subi des réparations.....
Je peux envoyer un cliché du montage.
Merci
|
|
| Sujet : GRAMMONT 5716 Nouveau | De PASOCHEL Le 04-01-2010 à 16:15 sta |
|
Bonjour,
Y a t-il un mordu de poste à lampes sur les Landes (40) apte à me donner qq tuyaux car comme je l'ai précisé ds mon message précédent la cablage semble avoir été modifié.
Encore un grand merci à vous tous.
Bien cordialement.
RCB
|
|
| Sujet : GRAMMONT 5716 Nouveau | De Roger Michel Le 04-01-2010 à 18:36 sta |
|
Bonjour
Sur le plot 2 de la 6BQ5 vue de dessous, vous devez trouver une résistance de 100k.
A l'extrémité de celle-çi, il doit y avoir une résistance de 680k qui va à la masse et le condo de 20 ou 22nF 400V à remplacer (C11).
Changez également C12 de 50µF (25V) entre le plot 3 et la masse et par précaution C14 de 10nF 400V mini sur le plot 7 ou en parallèle sur le transfo de sortie.
|
|
| Sujet : GRAMMONT 5716 Nouveau | De PASOCHEL Le 04-01-2010 à 19:48 sta |
|
Bonjour,
Encore merci pour les infos que vous me passez.
En suivant à la lettre ce que vous me donnez, je repère bien une résistance de 150 K + 700 K en partant de la borne 2 de la 6 BQ5.
Le C12 est bien placé entre le plot 3 et la masse.
Par contre je trouve sur le plot 7 de la BQ5 un condo de 22nF/1000V assez récent relié à une résistance de 10 K et qui est relié au plot 7 de la 6BX4 et qui va ensuite à la masse. Et c'est cette modif qui me fait dire que le poste a déjà subit des modifs.
Je tiens à vous remercier pour votre aide et je vous adresse mes bons voeux.
C'est très agréable de trouver des gens aussi compétents et aimables sur ce forum.
RC Brunet
ST Pierre du Mont
|
|
| Sujet : GRAMMONT 5716 Nouveau | De PASOCHEL Le 04-01-2010 à 20:42 sta |
|
En fait j'aimerai bien avoir une procédure simple pour savoir de quelle façon les divers étages constitutifs du poste sont fonctionnels (au cas ou un tube serait défectueux).
Il faudra me préciser les points précis (plots de culot de tube ou borenes de résistance ou de condo) pour effectuer ces tests.
Merci.
Bien cordialement.
RCB
|
|
| Sujet : GRAMMONT 5716 Nouveau | De Pierrot du 82 Le 04-01-2010 à 21:06 cms |
| |
Saint-Pierre du Mont, c'est pas si loin du sud 82, juste le Gers à traverser...
Est-ce que vous comptez bien les broches dans le sens des aiguilles d'une montre en partant de l'espace libre, vue côté câblage, par dessous le châssis ?
| |
|
|
| Sujet : GRAMMONT 5716 Nouveau | De PASOCHEL Le 04-01-2010 à 21:33 sta |
|
Oui tout à fait, je compte les plots en partant de l'espace et en tournant ds le sens des aiguilles d'une montre et cela côté cablage.
Mais si vous êtes dans le Tarn , je peux éventuellement me déplacer car je suis souvent à St Gaudens (Haute Garonne).
Bien cordialement.
RCB
|
|
|
