| Sujet : schema radiomuse Nouveau | De electron Le 31-01-2010 à 18:54 sta |
|
bonsoir, je cherche le schema d'un petit radiomuse bakelite pour restauration car quatre condensateurs sont effacé ainsi que 3 lampes (dont je joint la photo), malheureusement plus le carton arriere donc pas de reference (seul la marque figure sur le cadran) j'ai epluché internet mais rien trouvé , merci si vous pouvez me depanner
| |
|
| Sujet : schema radiomuse Nouveau | De Pierrot du 82 Le 31-01-2010 à 19:24 cms |
| |
|
| Sujet : schema radiomuse Nouveau | De julienbeta Le 31-01-2010 à 19:50 sta |
|
Bonsoir.... j'ai son frère... Alouette Point Bleu .... Je vais regarder dedans ce qu'il y a
|
|
| Sujet : schema radiomuse Nouveau | De julienbeta Le 31-01-2010 à 19:58 sta |
|
Il y a une 6AJ8 /ECH81, 1 6BA6 , 1 6AV 6 , 1 GENRE DE DOUBLE PENTODE effacée aussi ça doit être le tube ampli AF , la valve est une EZ80 .. montée directement sur le transfo d'alim avec une équerre....
Il y a aussi un oeil magique Je démonte pas sinon je vais y passer la nuit !
|
|
| Sujet : schema radiomuse Nouveau | De electron Le 31-01-2010 à 20:10 sta |
|
j'ai pu identifie reperé les lampes ECH81 6BA6 EL84 6AV6 OM INCONNU et peut etre une 6A6, j'ai deja changé le condo electrochimique 2 X 15 mf ce qui permet d'eliminé le gros ronflement a l'allumage je peut donc capter pendant quelque instant les stations mais il faut que je change d'autres condensateurs papier mais il sont effacés .
|
|
| Sujet : schema radiomuse Nouveau | De Pierrot du 82 Le 31-01-2010 à 20:16 cms |
|  |
Le tube de sortie du Grandin 160, du Point Bleu 162, des divers ORA, Ondia, Perfecta, Radiomuse et Ducastel et autres clones de l'époque, c'est une SIMPLE EL84 ...
Il n'y a que lm'embarras du choix !

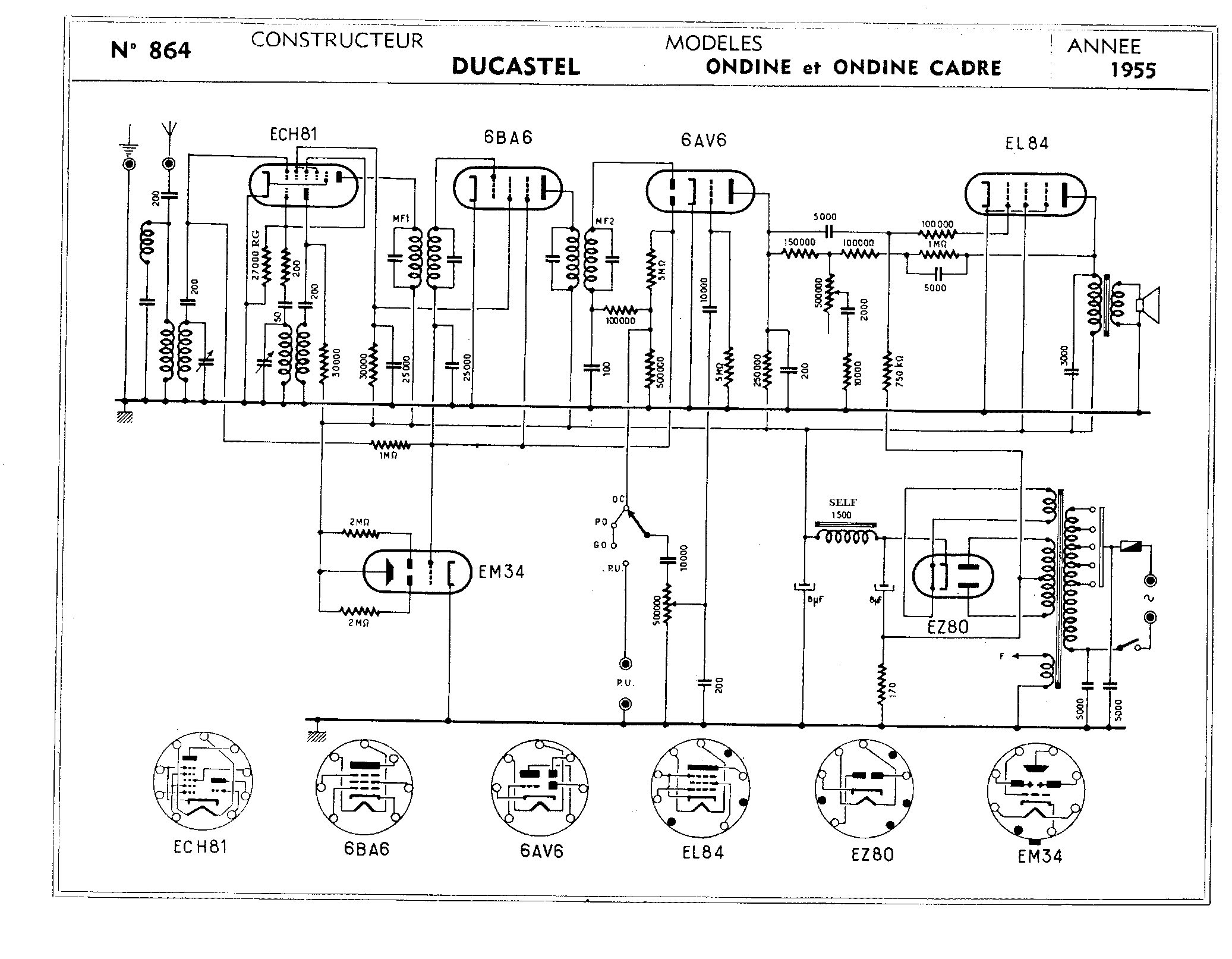

Un schéma qui doit pas être bien loin ------------------------->
| |
| |
|
| Sujet : schema radiomuse Nouveau | De julienbeta Le 31-01-2010 à 20:23 sta |
|
Merci pour le schéma... il servira lors de la restauration du mien..... assez mal en point du reste...
|
|
|
