Sujet : Minerva 657 Nouveau De FLO1990  Le 16-02-2010 à 22:08 sta

    Bonsoir,je vient d'acquérir un combiné pick-up/radio Minerva modèle 657 et je voudrais savoir si quelqu'un aurait le schéma de ce poste, merci d'avance.

    FLO1990


Sujet : Minerva 657 Nouveau De FLO1990  Le 16-02-2010 à 22:53 sta

    Pour l'image, désolé je n'arrive pas a manipuler VSO donc par conséquent je vous invite a regarder ce lien: http://florianlee.skyrock.com/


Sujet : Minerva 657 Nouveau De Pierrot du 82  Le 17-02-2010 à 00:32 cms

Le voici :







Sujet : Minerva 657 Nouveau De Tésèsèfe.56  Le 17-02-2010 à 10:20 sta

    Bonjour à tous.[:Hi:]
    Apparemment pas de schéma pour ce poste.
    Sinon donnez toujours le jeux de lampes, on aura peut-être un schéma approchant.
    Pierrot l'a peut-être ?
    Sinon l'un de vous peut mettre une 'chtite' photo sur doc.TSF car il n'y en a pas ...
    Cordialement [:Hi:][:Hi:][:Hi:]


Sujet : Minerva 657 Nouveau De Jacques (webmestre)  Le 17-02-2010 à 11:01 sta

    La photo sur skyrock n'est pas de meilleure qualité hélas.


Sujet : Minerva 657 Nouveau De FLO1990  Le 17-02-2010 à 19:43 sta

    Je vais vous donner le jeux de lampes:
    EBF 80, EL84, EZ80, ECH81,ECH81 et EM81 (oeuil magique)


Sujet : Minerva 657 Nouveau De FLO1990  Le 17-02-2010 à 20:46 sta

    Sur ce poste, tout fonctionne sauf le pick up!:o[]
    Quand je pousse le bras vers la droite j'entend bien le petit "clic" mais rien ne tourne ou j'entend le moteur ronronner et le plateau tourne par a coups!


Sujet : Minerva 657 Nouveau De Totolagalène  Le 17-02-2010 à 21:17 sta

    Deux ECH 81 sur un poste[:??:]


Sujet : Minerva 657 Nouveau De f1ftp  Le 17-02-2010 à 21:18 sta

    2X ECH81 du jamais vu 8oI


Sujet : Minerva 657 Nouveau De FLO1990  Le 17-02-2010 à 21:29 sta

    Je confirme, il y a bien 2X ECH81 sur mon poste:-D


Sujet : Minerva 657 Nouveau De Masterorion  Le 17-02-2010 à 21:32 sta

    Pour le PU, voir au galet ( sauf platine a entrainement direct ) et pour les deux ECH81, c'est bizarre...


Sujet : Minerva 657 Nouveau De Jacques (webmestre)  Le 17-02-2010 à 21:33 sta

    Exact. Par contre l'oeil est un EM85, pas EM81.


Sujet : Minerva 657 Nouveau De JCN  Le 17-02-2010 à 21:34 sta

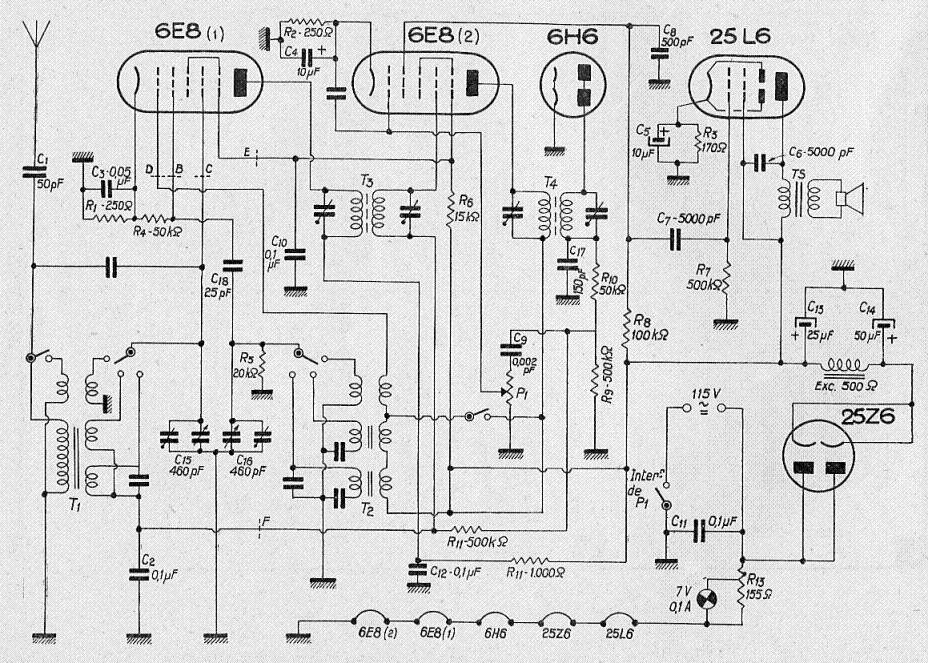

    C'est tout à fait possible, regardez celui-ci :




Sujet : Minerva 657 Nouveau De FLO1990  Le 17-02-2010 à 21:38 sta

    comment j'accède au galet sur ce truc mastodonte?


Sujet : Minerva 657 Nouveau De Masterorion  Le 17-02-2010 à 21:39 sta

    En commençant par ôter le plateau en caoutchouc.


Sujet : Minerva 657 Nouveau De slouptoouut  Le 17-02-2010 à 21:40 sta

    Bâ,

    il doit peut être y avoir une ECH81 oscillatrice-modulatrice en changeuse de fréquence ...et une ECH81 en préampli mélangeuse B-F (ben oui, les triodes hexodes de ce genre ont aussi été utilisé , assez rarement je le concède, en préampli basse fréquence et/ou mélangeur audio ...)
    Peut être aussi que ce n'est pas d'origine et qu'un étage préamplificateur mélangeur supplémentaire a été ajouté ainsi qu'une entrée ...pour guitare électrique ! j'ai déja trouvé un radio-phono sonora qui avais été modifié de la sorte , et doté d'une prise supplémentaire , en face avant, tel un combo guitare !
    (l'entrée P U d'origine n' est pas assez sensible pour être attaqué par un capteur de guitare et ne donne rien de bon si on tente de l'attaquer avec une guitare électrique , d'ou nécessité d'un préampli ..et si ce préampli fait aussi mélangeur, on peut utiliser soit l'appareil en radio-phono, soit en ampli de gratte, soit mélanger les deux )

    sloup


Sujet : Minerva 657 Nouveau De Jacques (webmestre)  Le 17-02-2010 à 21:43 sta

    Ca doit être le Ribet Divette ça.


Sujet : Minerva 657 Nouveau De FLO1990  Le 17-02-2010 à 21:43 sta

    Le problème avec mon poste c'est que tout ce fait par dessous[:ouin:]!


Sujet : Minerva 657 Nouveau De FLO1990  Le 18-02-2010 à 00:41 sta

    Apparemment ce poste ne doit pas ètre très connu!
    Encore heureux que la fonction radio marche! (partie radio en parfait état de fonctionnement)
    Juste le laboure disque qui est en panne, je regarderais demain.
    Bonne soirée (ou plutôt bonne nuit oui!):-D


Sujet : Minerva 657 Nouveau De FLO1990  Le 21-02-2010 à 20:49 sta

    Bonsoir,quelqu'un n'aurait t'il pas une doc sur ce truc mastodonte qui pèse dix tonnes?

    Merci par avance


Sujet : Minerva 657 Nouveau De FLO1990  Le 22-02-2010 à 17:46 sta

    Bonjour,

    Dernières nouvelles: Galet du Teppaz mort et introuvable, Condos dans un espèce de tube de verre (plastique?) enduit et rempli de goudron (bonjour pour trouver les valeurs!), cordon secteur craquelé et dieu sait combien de cadavres d'araignées trouvés coincés entre le châssis et le coffrage!
    Mais sinon la partie radio fonctionne au poil sur ses 6 gammes de fréquences


Sujet : Minerva 657 Nouveau De slouptoouut  Le 22-02-2010 à 17:54 sta

    Bonjour,

    pour le galet, et si c'est le même que les platoches d'électrophones valises Teppaz (Oscar, présence, etc ...) il doit m'en rester, sinon, ça marche avec un joint (pas ceux qui se fument !) trouvable au rayon plomberie de n'importe quelle G S B !

    Pour les condos , est des condo antiparasites , ou des condo de démarrage ? essayer apres les avoir débranchés, si le moteur tourne quand même c'est des antiparasites (valeur conseillé 10 à 47 nF 630V = ou 250-275V ~) si il ne veut plus démarrer , ce sont des condo de démarrage (valeur conseillée 680 ou 820 nF mêmes tensions )


Sujet : Minerva 657 Nouveau De FLO1990  Le 22-02-2010 à 18:07 sta

    Merci Sloup, je serais bien intéressé par votre galet, mon tourne-disque est un "Teppaz éco" de 1958 avec les viteses 16,33,45 et 78t.
    Quand je parlais des condos, je parlais de ceux du chassis,certains on apparemment coulés et je voudrais bien les changer mais je n'ai pas leur valeurs:o[],les condos sont inaccessibles et recouvert d'une sorte de pègue gluante noire.
    J'ai essayé de trouver le schéma de ce truc mais rien, nada, cela doit être rare comme appareil!
    J'ai changé le chimique 2X50µF par un 50µF et un 10µF (je n'avais que sa et sa marche, tant mieux!), changé le cordon d'alim et enlevé la poussière


Sujet : Minerva 657 Nouveau De slouptoouut  Le 22-02-2010 à 18:15 sta

    Bonjour,

    je croyais que c'étais les condos de la platoche ... (en ce domaine, il y a pas trente six valeurs ...et tous les moteurs de platines de ces époques se ressemblais , avec a peu pres les même puissances, mêmes vitesses, mêmes principes )

    pour le poste, c'est un peu plus compliqué , mais reste les solutions
    -d'en trouver le schéma (ou un schéma voisin de même époque avec les mêmes tubues)
    -d'essayer de nettoyer et d'autopsier ces condos , en les dessoudant du chassis (en repérant bien ou il vont) en les chauffant, avec un décapeur thermique par exemple (pour en extraire le contenu) et en tentant de nettoyer et de lire la valeur (apres avoir oté ou dissout les reste de brai noir)


Sujet : Minerva 657 Nouveau De FLO1990  Le 22-02-2010 à 18:20 sta

    sur un condo j'arrive a lire 1500, 1500 quoi, pF, µF, V?


Sujet : Minerva 657 Nouveau De FLO1990  Le 22-02-2010 à 18:25 sta

    Pour le schéma, je ne connais pas beaucoup de postes possédants deux ECH81 par contre l'EZ80 et l'EL84 il faut croire que c'est classique sur beaucoup de postes des années 60


Sujet : Minerva 657 Nouveau De FLO1990  Le 22-02-2010 à 18:31 sta

    je vais essayer de vous envoyer une photo via mon blog

    http://florianlee.skyrock.com/


Sujet : Minerva 657 Nouveau De FLO1990  Le 22-02-2010 à 18:47 sta

    Voila normalement sa marche


Sujet : Minerva 657 Nouveau De FLO1990  Le 22-02-2010 à 18:59 sta

    Je confirme que l' oeuil magique est bien une EM81 et non une EM85


Sujet : Minerva 657 Nouveau De FLO1990  Le 22-02-2010 à 22:50 sta

    La partie PU fonctionne bien, C.JEROME geule bien sa tristesse dans le HP:-D
    ("Et tu danse avec lui" 1985) par contre problème avec le potard,sa crache dès que l'on y touche


Sujet : Minerva 657 Nouveau De F6CTP  Le 22-02-2010 à 23:09 sta

    nettoyant freins !!!


Sujet : Minerva 657 Nouveau De Tésèsèfe.56  Le 22-02-2010 à 23:15 sta

    Bonjour à tous.[:Hi:]

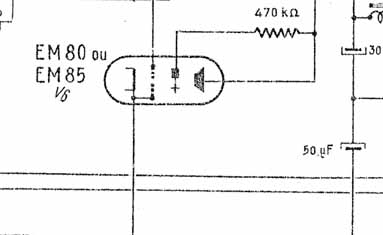

    Apparemment, sur certain appareil c'est kif-kif. Photo 1

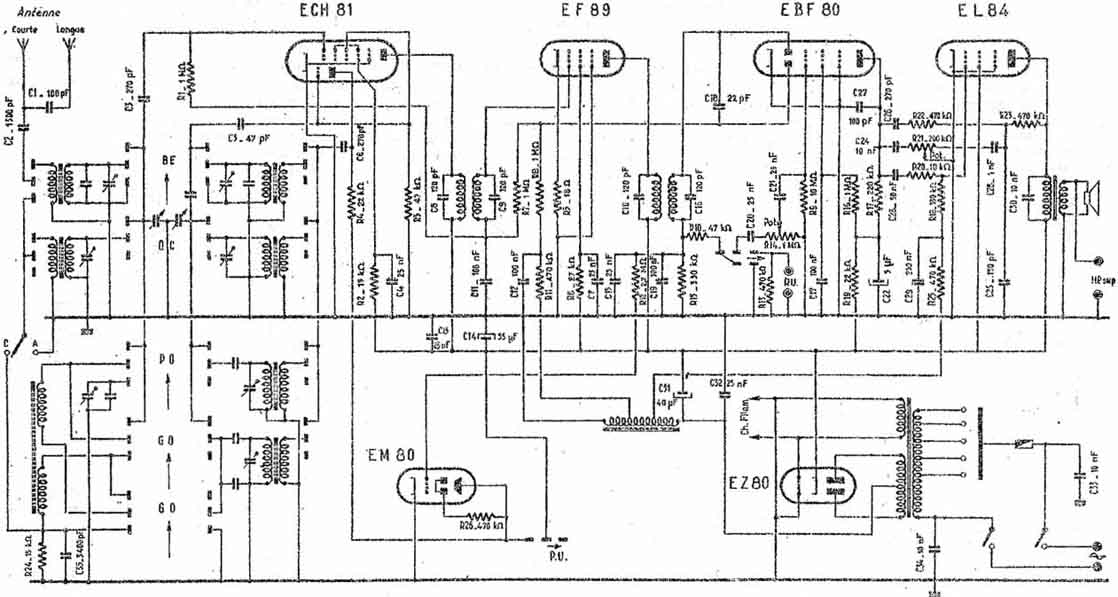

    J'ai trouver un schéma qui s'approche. Photo 2
    Mais c'est vrai que ton jeu de lampe semble bizarre ...[:??:]
    Un débutant.[:Hi:]




Sujet : Minerva 657 Nouveau De FLO1990  Le 23-02-2010 à 00:22 sta

    Bonsoir, merci tèsèfe.56 sa ressemble un peu au mien
    Il ce peut aussi qu'une des deux ECH81 soit en remplacement d'une EF89
