| Sujet : Poste PHILIPS Nouveau | De FLO1990 Le 16-02-2010 à 23:00 sta |
|
Bonsoir, je dispose aussi d'un poste Philips dont j'ignore la référence car je ne possède pas son carton arrière.
Quelqu'un pourrait t'il m'aider a trouver son schéma svp?
Voici le lien photo: http://florianlee.skyrock.com
|
|
| Sujet : Poste PHILIPS Nouveau | De FLO1990 Le 16-02-2010 à 23:00 sta |
|
|
|
| Sujet : Poste PHILIPS Nouveau | De fdevlos Le 16-02-2010 à 23:58 sta |
|
Très beaux objets! Plus simple : cliquez ici
|
|
| Sujet : Poste PHILIPS Nouveau | De Pierrot du 82 Le 17-02-2010 à 00:30 cms |
|  |
Encore plus simple : le Philips du jeune Floraian (qui lui doit dater du début des 90')
| |
|
|
| Sujet : Poste PHILIPS Nouveau | De AR67 Le 17-02-2010 à 01:12 sta |
|
Bonjour,
S'agirait-il de celui-ci : là
|
|
| Sujet : Poste PHILIPS Nouveau | De FLO1990 Le 17-02-2010 à 02:26 sta |
|
Bonsoir, oui merci AR67 c'est bien le mien!
Sur le mien il me manque juste le carton arrière,changer les 3 chimiques 50µF 400V(pourquoi 3 d'ailleurs? sur le montage d'une EZ80 j'en voit toujours 2 d'habitude!) et quelques autres chimiques qui sont archi-sec!
|
|
| Sujet : Poste PHILIPS Nouveau | De FLO1990 Le 17-02-2010 à 02:38 sta |
|
Autre chose, je viens de m'apercevoir qu'un fil du secteur va au transfo en passant par le sélecteur de tension et le fusible sa d'accord.Mais le deuxième fil passe par le potard d'alim (normal) mais va ensuite se connecter au châssis!!!!
Un poste a moitié TC et a moitié poste a transfo?
(Je pense a une saleté d'antenne secteur mais j'en suis pas sur)
Une idée?
|
|
| Sujet : Poste PHILIPS Nouveau | De Pierrot du 82 Le 17-02-2010 à 03:14 cms |
| |
L'inter A/M n'est pas sur le clavier ?
Auquel cas les fils du potard n'ont rien à voir avec le secteur...
| |
|
|
| Sujet : Poste PHILIPS Nouveau | De Jacques (webmestre) Le 17-02-2010 à 03:33 sta |
|
Non, le clavier possède dans l'ordre: PU, GO, BE, OC, PO, et GO préréglée. C'est bien l'inter de potar qui gère le M/A mais il ne va pas à la masse, ce poste est un réel alternatif avec châssis isolé du secteur.
|
|
| Sujet : Poste PHILIPS Nouveau | De Pierrot du 82 Le 17-02-2010 à 13:50 cms |
| |
Avec Florian, rien n'est vraiment isolé du secteur !
| |
|
|
| Sujet : Poste PHILIPS Nouveau | De FLO1990 Le 17-02-2010 à 19:38 sta |
|
Bonsoir, sur le mien :
Un fil (Phase) va au fusible (qui avait grillé), va ensuite au sélecteur de tensions (qui était sur 110V) puis au transfo.
Le deuxième fil (neutre) va directement au potard puis du potard, deux fils sortent:
Un fil blanc va au transfo (neutre du transfo) et un autre noir va se relier au châssis!
Ceci dit, il a peut être (voire surement) été bidouillé!
|
|
| Sujet : Poste PHILIPS Nouveau | De FLO1990 Le 17-02-2010 à 19:45 sta |
|
J'ai changé les chimiques et tout s'allume!
J'ai 460V de THT avec les lampes qui pompent!
|
|
| Sujet : Poste PHILIPS Nouveau | De Pierrot du 82 Le 17-02-2010 à 19:49 cms |
| |
Qu'est-ce que je disais... ?
| |
|
|
| Sujet : Poste PHILIPS Nouveau | De FLO1990 Le 17-02-2010 à 19:49 sta |
|
|
|
| Sujet : Poste PHILIPS Nouveau | De FLO1990 Le 17-02-2010 à 19:52 sta |
|
Je précise que le poste, je l'alimente avec un VRAI transfo d'isolement en 110V!
|
|
| Sujet : Poste PHILIPS Nouveau | De FLO1990 Le 17-02-2010 à 19:58 sta |
|
Le potard de M/A est mort et celui de sonorité aussi!
Toutes les lampes sont en état de marche, le transfo aussi!
Quand je bouge un peu le potard de sonorité, sa grésille dans le HP mais je n'entend rien
Quelqu'un peut 'il me donner le schéma de ce poste car sa m'aiderait beaucoup pour sa remise en état
Merci par avance FLO1990
|
|
| Sujet : Poste PHILIPS Nouveau | De FLO1990 Le 17-02-2010 à 20:35 sta |
|
J'ai viré le fil de neutre du chassis, sa s'allume mais toujours aucun son!
|
|
| Sujet : Poste PHILIPS Nouveau | De FLO1990 Le 17-02-2010 à 21:48 sta |
|
C'est bon, j'obtient un son mais extrêmement faible et que sur une seule gamme d'onde.
Quelqu'un a t'il une idée du problème?
|
|
| Sujet : Poste PHILIPS Nouveau | De Jacques (webmestre) Le 17-02-2010 à 21:52 sta |
|
460V de HT, c'est pas trop normal...
|
|
| Sujet : Poste PHILIPS Nouveau | De Masterorion Le 17-02-2010 à 22:01 sta |
|
C'est pour ça qu'il appelle ça de la THT... Quoi qu'on ne doive utiliser ce terme que pour des tensions supérieures à 1KV je crois.
|
|
| Sujet : Poste PHILIPS Nouveau | De FLO1990 Le 17-02-2010 à 22:03 sta |
|
Ces mesures on été faites quand le neutre était relié au châssis, sa doit fausser les valeurs, je vais remesurer sans le neutre au châssis.
|
|
| Sujet : Poste PHILIPS Nouveau | De slouptoouut Le 17-02-2010 à 22:05 sta |
|
Bâ, y a pas de quoi fausser les mesures avec ou sans neutre au chassis ... sauf peut être si, chez vous, votre neutre est en I T !?
|
|
| Sujet : Poste PHILIPS Nouveau | De FLO1990 Le 17-02-2010 à 22:07 sta |
|
J'ai viré le neutre et cela nous donne: a vide aux bornes de la HT du transfo je trouve 495V!!!!
|
|
| Sujet : Poste PHILIPS Nouveau | De FLO1990 Le 17-02-2010 à 22:23 sta |
|
Exact, normalement le terme employé c'est BTA
C'est vrai que c'est bizzare car d'habitude je ne trouve que 250-300V! pas 495V!
|
|
| Sujet : Poste PHILIPS Nouveau | De Totolagalène Le 17-02-2010 à 22:24 sta |
|
Quand on parle de HT dans un poste c'est généralement après redressement et filtrage et non la tension alternative de l'enroulement du transfo. De plus cette dernière peut être du simple au double selon qu'on parle de la tension aux 2 extrémités de cet enroulement ou entre une extrémité et la masse.
|
|
| Sujet : Poste PHILIPS Nouveau | De Totolagalène Le 17-02-2010 à 22:27 sta |
|
"ou entre une extrémité" et le point milieu de cet enroulement. (Zut je me suis encore auto-cité!)
|
|
| Sujet : Poste PHILIPS Nouveau | De FLO1990 Le 17-02-2010 à 22:33 sta |
|
je trouve dans ce cas 230V
|
|
| Sujet : Poste PHILIPS Nouveau | De FLO1990 Le 17-02-2010 à 22:37 sta |
|
Je reformule:
Entre une extrémité et la masse: 230V
Entre les deux extrémités: 495V
Les potards sont morts,j'ai du bol moi! (avec la fonction M/A du potard on tourne dans le vide sans jamais entendre le "clic"![:o[]](s13.gif) )
|
|
| Sujet : Poste PHILIPS Nouveau | De slouptoouut Le 17-02-2010 à 22:59 sta |
|
Il ne fait jamais clic ...Et il tourne fou en faisant le tour complet sur 360° , votre potar ?
(si, si, j'ai déja eu le cas !)
|
|
| Sujet : Poste PHILIPS Nouveau | De FLO1990 Le 17-02-2010 à 23:08 sta |
|
OUI!!!!!!![[:ouin:]](s10.gif)
|
|
| Sujet : Poste PHILIPS Nouveau | De FLO1990 Le 17-02-2010 à 23:09 sta |
|
J'ai pas envie de tout démonter pour changer un potard moi!!!
|
|
| Sujet : Poste PHILIPS Nouveau | De Totolagalène Le 17-02-2010 à 23:31 sta |
|
Si la tension entre les 2 extrémités de l'enroulement HT n'est pas le double de celle entre une extrémité et la masse, c'est qu'il y a une résistance montée entre le point milieu de cet enroulement et la masse?
|
|
| Sujet : Poste PHILIPS Nouveau | De FLO1990 Le 17-02-2010 à 23:37 sta |
|
Entre une extrémité et la masse: 230V
Entre les deux extrémités: 495V
C'est bien quasiment le double.
Avez vous une idée de pourquoi un des pôles du secteur était branché sur le châssis?
(une antenne secteur?)
|
|
| Sujet : Poste PHILIPS Nouveau | De Totolagalène Le 17-02-2010 à 23:40 sta |
|
Entre 460 et 495 le "quasiment" a le dos large, ou c'est ton voltmètre qui marche un coup sur 2!
|
|
| Sujet : Poste PHILIPS Nouveau | De FLO1990 Le 17-02-2010 à 23:46 sta |
|
Non, mon voltmètre buggue pas, mais par contre il n'y a pas les autres lampes don du coup sa pompe moins.
Je n'ai placé que la redresseuse EZ80 pour faire les mesures
|
|
| Sujet : Poste PHILIPS Nouveau | De slouptoouut Le 18-02-2010 à 00:02 sta |
|
Euh, si le volto est un numérique LCD ...et qu'il est alimenté avec une pile de 9V "no-name" acheté dans un discounter , et stocké longtemps dans de mauvaise conditions ...l'appareil peut tres bien afficher des résultats entaché d'erreurs de 20 % voire afficher n'importe quoi si la pile donne ...n'importe quoi !
(j'ai déja connu ce genre d'erreurs! moralitée, pour faire de bonnes mesures , achetez de bonnes piles , ne les prenez pas chez "Gifi" , ou "la foirfouille" ou encore des truc de chez "E-D" , "Norma" ou '"Aldi" , et vérifiez les périodiquement ! )
sloup
|
|
| Sujet : Poste PHILIPS Nouveau | De FLO1990 Le 18-02-2010 à 00:18 sta |
|
J'obtient les mèmes valeurs avec mon VAT donc cela ne vient pas de mon multimètre.
Si on en revient a mon petit problème, je capte une station uniquement sur un plage (GO) et sur les autres rien.
Enfin je capte, je veux dire que je n'entend qu'un chuchotement a coller l'oreille au HP!
Un truc marrant: il n'y a pas de transfo de sortie et le HP a une sacrée impédance!
|
|
| Sujet : Poste PHILIPS Nouveau | De Totolagalène Le 18-02-2010 à 00:30 sta |
|
Ouais...çà ne va pas être facile
|
|
| Sujet : Poste PHILIPS Nouveau | De FLO1990 Le 18-02-2010 à 00:37 sta |
|
Quelquechose me dit qu'il est pas près de rechanter le ptit Philips!
|
|
| Sujet : Poste PHILIPS Nouveau | De FLO1990 Le 18-02-2010 à 00:38 sta |
|
|
|
| Sujet : Poste PHILIPS Nouveau | De Pierrot du 82 Le 18-02-2010 à 01:48 cms |
| |
"Je n'ai placé que la redresseuse EZ80 pour faire les mesures"
Chone à ne jamais faire, mais exactement le contraire, c.a.d TOUTES les lampes SAUF le redresseuse...
Florian devrait lire un peu les conseils de dépannage sur le site, Rubrique "Truc et Astuces" (enfin je dis ça s'il veut que le pôste remarche un jour, mais il n'est pas obligé... )
| |
|
|
| Sujet : Poste PHILIPS Nouveau | De Masterorion Le 18-02-2010 à 06:53 sta |
|
Et lire aussi attentivement les files de discussion, ce qui fera gagner un temps fou. La lecture en diagonale n'est jamais profitable.
Par exemple, lire très attentivement le post de Bernard de 22h24 qui devrait le mettre sur la voie, et ensuite (et surtout devrais-je dire) utiliser le mot juste définissant la mesure juste.
Là on se retrouve dans le cas du gars qui regonfle un pneu de mobylette et à qui on demande la pression qu'il met dans son pneu...et qui nous dit :
-ben je le gonfle avec 9 bars.
-9 bars mon bon monsieur ? Vous êtes sûrs ?!?!?!!
-Oui oui, 9 bars.
-Pas possible. Et vous lisez ça où ?
-Ben sur le mano du compresseur
-Ah oui... Tiens donc. Et le mano de la poignée de gonflage il dit quoi lui ?
-3,8 bars.
-Ah bon. Donc vous le gonflez pas à 9 bars et à mon avis pas à 3,8 non plus !
-Mais c'est un compresseur qui monte à 10 bars et le mano du compresseur dit 9 donc c'est 9...
-Et alors, c'est pas ça qu'on vous demande mon bon Monsieur, mais bien ce qu'indique la poignée de gonflage une fois relachée la manette. La pression du pneu c'est comme ça qu'on la lit et pas autrement....
-1,8 bars
-Ah, ben voilà ! Le pneu est gonflé à 1,8 bars. Et il nous aura fallu une journée et 40 posts pour arriver à savoir ça....
J'espère que cette petite démonstration aura le mérite que je lui souhaite...
|
|
| Sujet : Poste PHILIPS Nouveau | De Jacques (webmestre) Le 18-02-2010 à 10:35 sta |
|

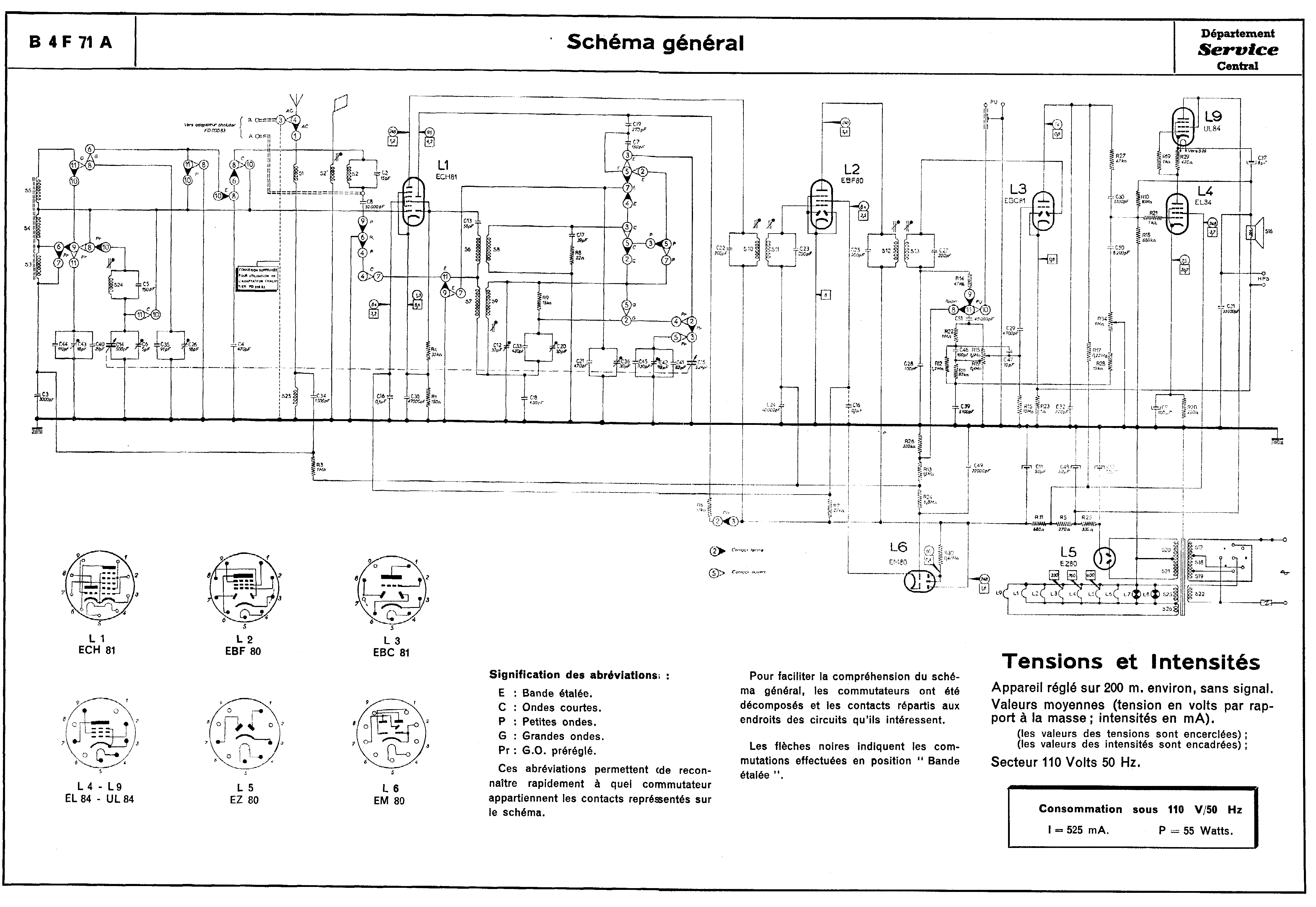

Ce poste est équipé d'un HP 800 ohms, souvent coupé d'ailleurs, et effectivement c'est un montage sans transfo de sortie.
Ca ne doit pas être le cas puisqu'il y a une légère audition, à moins que ce soit un autre élément qui transmette ce son...
J'adore ces schémas illisibles....
| |
|
| Sujet : Poste PHILIPS Nouveau | De Pierre Roque Le 18-02-2010 à 11:53 sta |
|
Attention ces type de postes Philips avec 2 lampes en sortie BF - UL84 et EL84 ont souvent un problème d'alimentation dans la lampe UL84 - coupure de S28 du transfo d'alimentation , c'est très fréquent.
Il faut un petit transfo d'alim.a part qui sorte environ 45 volts , c'est la seule solution.
|
|
| Sujet : Poste PHILIPS Nouveau | De slouptoouut Le 18-02-2010 à 12:14 sta |
|
...Et pensez a conserver, précieusement, quelques lampes à incandescence standards (de 230V et de puissances échelonnés de 40, 60,75,100 et 150W selon ce qu'on essayera avec )
car déja, les 75,100 et au dessus, y en a plus ...et les autre ça ne va pas tarder ...et il n'y aura plus le choix entre incandescence et "LBC" lampes fluo compactes basse consommation ...or, hélas , la "LBC" ne conviennent pas du tout pour ce genre d'essais et , de surcroit, génèrent une quantitée considérable de parasites
sloup
|
|
| Sujet : Poste PHILIPS Nouveau | De FLO1990 Le 18-02-2010 à 12:21 sta |
|
Bonjour, merci pour vos conseils (je ferais gaffe la prochaine fois)
Merci a Jacques pour le schéma (pas très lisible mais avec la loupe sa va encore)
Pour le transfo d'alim, j'ai bien du 45V, toutes les lampes sont en bon états il y avait juste 3 chimiques de filtrages HS et quelques condos au papier a changer
|
|
| Sujet : Poste PHILIPS Nouveau | De FLO1990 Le 18-02-2010 à 12:46 sta |
|
Non mais il éxiste encore les lampes Halogènes qui sont toutes aussi efficaces
(J'en ai une de 100W pour l'éclairage du bureau et sa torche!(sa pompe aussi!))
|
|
| Sujet : Poste PHILIPS Nouveau | De FLO1990 Le 18-02-2010 à 12:58 sta |
|
La grosseur des fils est t'elle importante sur un châssis de TSF? car sur mon Philips les fils sont très petits!
|
|
| Sujet : Poste PHILIPS Nouveau | De slouptoouut Le 18-02-2010 à 13:44 sta |
|
A propos des halogènes :
attention, certaines "halogènes rétrofit" sont des capsules BT 12v monté dans un globe stylle standard claire 230V avec un "transformateur électronique" incorporé... d'autre sont des halogènes secteur a alimentation directe (seule les secondes conviennent !)
A propos de la section des conducteurs d'un poste TSF :
attention, la section peut avoir une importance cruciale pour les conducteurs de chauffage filaments , surtout dans les anciens appareils en 4V ou 2,5V et qui ont des lampes à chauffage direct ( a raison de 1A par lampe, l'intensitée dans le circuit de chauffage peut atteindre 8 à 10A pour un gros poste a 8 ...10 lampes , et les lampes a chauffage direct exige une tension la plus exacte possible , dans ce cas la section des conducteurs a son importance !)
pour tous les autres circuits , haute tension, polarisation, C A G , indicateur d'accord, etc ... les intensités sont faible et n'importe quel fil convient ...
sloup
|
|
| Sujet : Poste PHILIPS Nouveau | De FLO1990 Le 18-02-2010 à 14:16 sta |
|
Merci Sloup,
Je ne dispose que de lampes halogènes secteur 230V (j'aime pas les TBT car elles aussi elles perturbes les postes TSF)
Je posait la question sur la section des fils car sur tous les postes que j'ai pu dépanner (3 a ce jour) j'ai toujours vu des fils d'au moins 0.5 à 1mm de section.
(Ceci dit, j'ai toujours l'habitude de remplacer les fils anciens par du 0.75mm.Cette section peut supporter 920W en 230V ce qui est largement suffisant)
|
|
| Sujet : Poste PHILIPS Nouveau | De slouptoouut Le 18-02-2010 à 14:41 sta |
|
Ah bon, vous parliez que du cordon secteur ?
je pensais plutôt a tout le cablage interne sous le chassis ...
|
|
| Sujet : Poste PHILIPS Nouveau | De FLO1990 Le 18-02-2010 à 14:47 sta |
|
Je parlais des fileries en général, désolé pour la compréhension
En bref, je remplace tous les fils anciens y compris ceux du chassis par du 0.75mm
Pour le cordon secteur, j'utilise soit du séparatex 2X0.75mm ou bien du torsadé style ancien 2X0.75mm
|
|
| Sujet : Poste PHILIPS Nouveau | De FLO1990 Le 18-02-2010 à 15:07 sta |
|
Voici les valeurs de la HT redressée:
1 er condo et masse: 216V
2ème condo et masse: 236V
3ème condo et masse: 256V
|
|
| Sujet : Poste PHILIPS Nouveau | De Jacques (webmestre) Le 18-02-2010 à 15:18 sta |
|
Impossible, où alors il y a incompréhension sur l'appellation.
On appelle 1er condo celui en tête de filtre, soit celui en sortie de EZ80, 2eme et 3eme à la suite des cellules de filtrage. On ne peut avoir une tension croissante (hormis condos HS et mesure de la tension moyenne).
|
|
| Sujet : Poste PHILIPS Nouveau | De Pierrot du 82 Le 18-02-2010 à 15:43 cms |
| |
Je comprends ton incompréhension Jacques, mais Florian parle de THT lampes retirées et en comptant à rebours...
Tu dois être cartésien, toi aussi ?
| |
|
|
| Sujet : Poste PHILIPS Nouveau | De FLO1990 Le 18-02-2010 à 17:03 sta |
|
C'est bon ne cherchez plus, il remarche.
C'était le potard qui avait un problème,j'ai du tout démonter la partie sonorité/M/A du poste et après un bon petit coup de WD40 dans l'axe des potards il c'est remis a faire "clic"!!
Le poste remarche comme en 1957!
Pour la HT je comfirme que toutes les lampes sont présentes et qu'il sagit des condos de filtrage 50µF
Je vous tient au courant du remontage,merci quand mème pour l'aide apportée
|
|
| Sujet : Poste PHILIPS Nouveau | De Masterorion Le 18-02-2010 à 19:33 sta |
|
|
|
| Sujet : Poste PHILIPS Nouveau | De Pierrot du 82 Le 18-02-2010 à 20:00 cms |
| |
Potentiomètre de sonorité, filerie... nous avons affaire à un poète...
| |
|
|
| Sujet : Poste PHILIPS Nouveau | De FLO1990 Le 18-02-2010 à 22:31 sta |
|
|
|
| Sujet : Poste PHILIPS Nouveau | De JCN Le 18-02-2010 à 23:02 sta |
|
filerie : ensemble de conducteurs électriques de petit diamètre.
|
|
| Sujet : Poste PHILIPS Nouveau | De FLO1990 Le 19-02-2010 à 01:45 sta |
|
sa j'ai compris mais pourquoi un poète?
|
|
| Sujet : Poste PHILIPS Nouveau | De F6CTP Le 19-02-2010 à 10:22 sta |
|
ça c'est le mystère
|
|
|
Journaux du site au 22/08/2022 à 10:26
