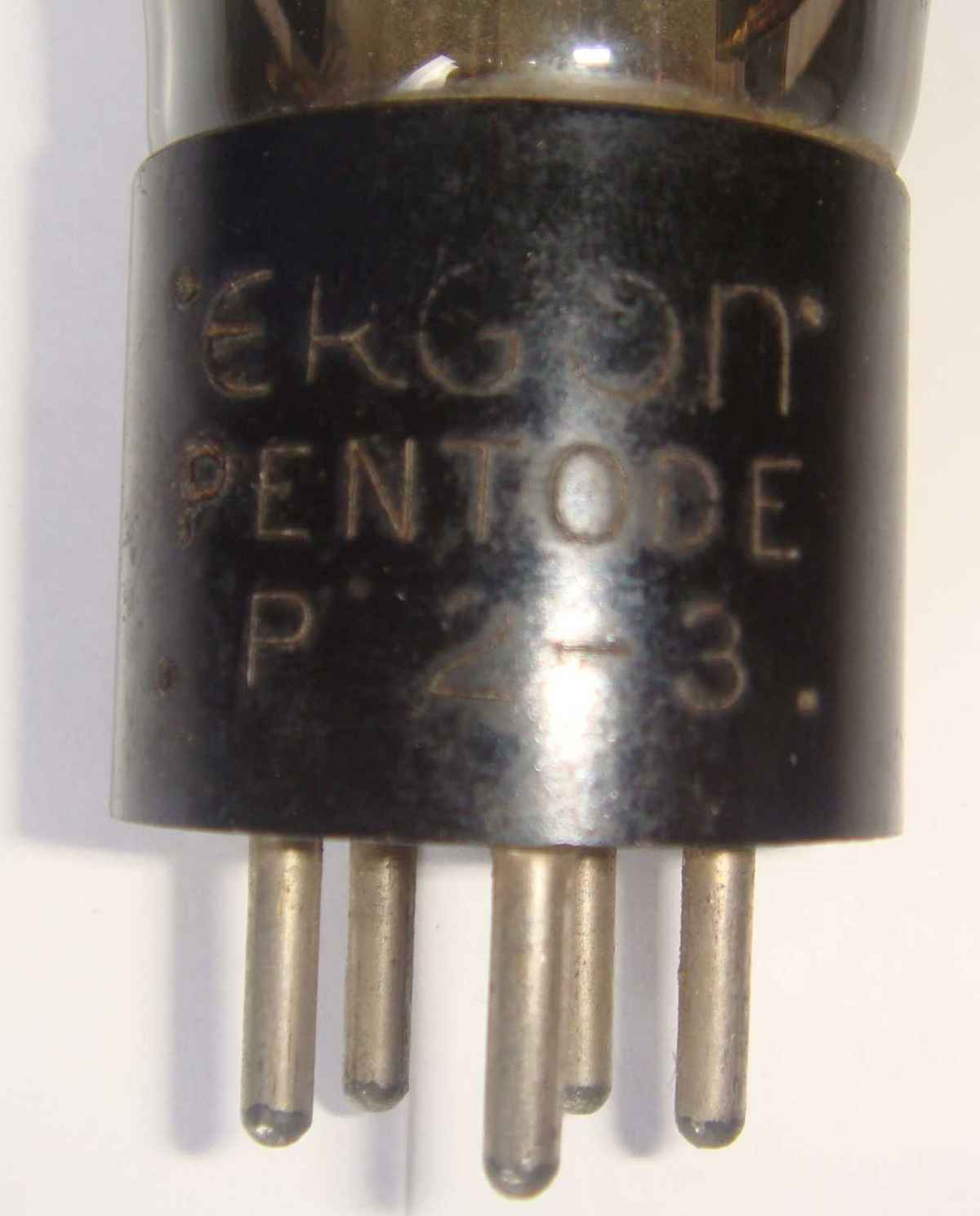

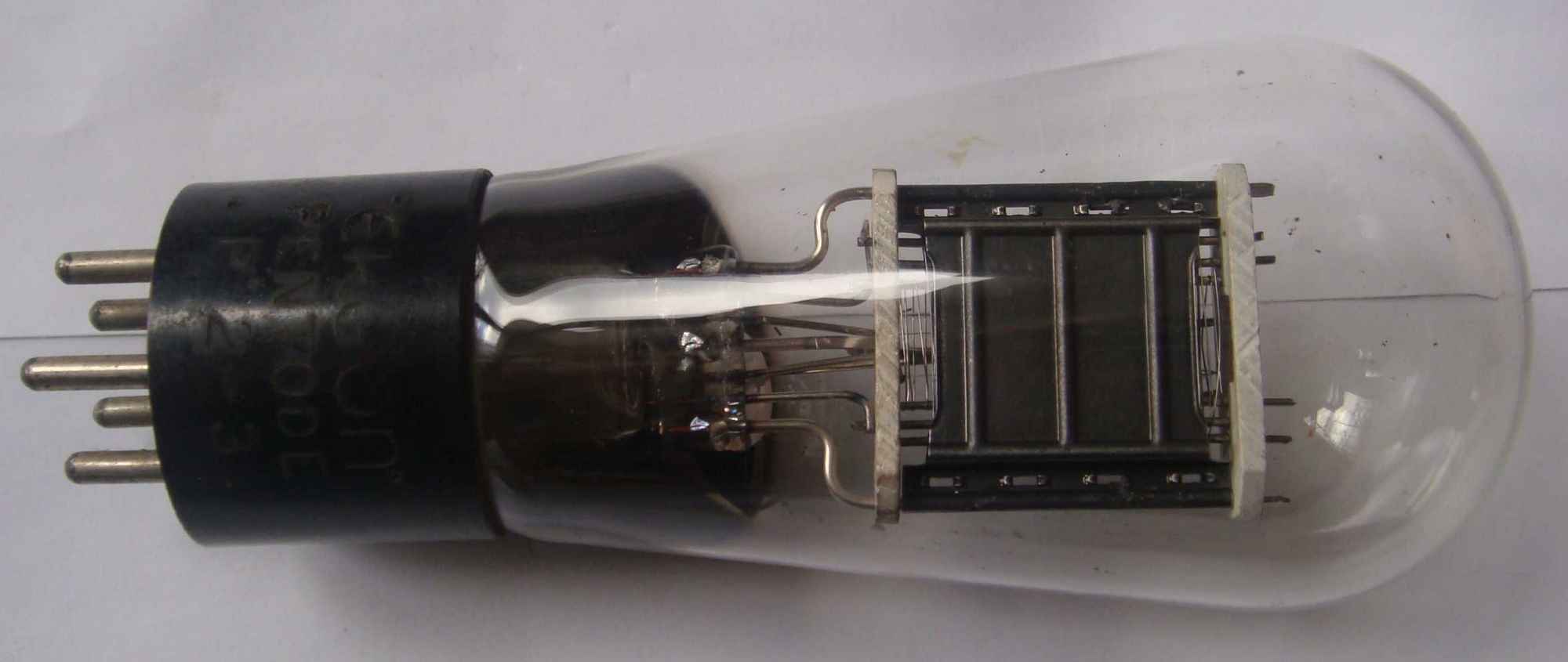

Connaissez vous cette lampe: maque Ergon, 5 broches US, pentode, ref: P2-3
|
|
| Sujet : Identification tube Nouveau | De René Le 20-02-2010 à 13:09 sta |
|
|
|
| Sujet : Identification tube Nouveau | De slouptoouut Le 20-02-2010 à 13:11 sta |
|
Bonjour,
Pourrai t'on avoir une photo de la chose ? et êtes vous sur de l'immatriculation ?
il me semble qu'il existe le tube ref : C 2 3 mais c'est pas une penthode c'est une régulatrice genre fer-hydogène (comme d'autres régulatrices du même acabit, ce sont des tubes a filaments dont la résistance augemente lorsque le courant augemente, tendant a réguler ce dernier , ces tubes étais destiné a être inséreé en série sur le secteur dans l'alimentation de vieux postes a lampes américaines)
Bon, si c'est bien une penthode ça ne peut pas être ce type de tube ...
|
|
| Sujet : Identification tube Nouveau | De tsf-philips Le 20-02-2010 à 13:18 sta |
|
La photo des que la batterie de l'APN est chargée.
C'est une pentode, et je suis certain de la référence.
|
|
| Sujet : Identification tube Nouveau | De tsf-philips Le 20-02-2010 à 13:31 sta |
|
| |
|
| Sujet : Identification tube Nouveau | De René Le 20-02-2010 à 13:37 sta |
|
Jamais vu cette pentode.
Pour la C2 de Sloop, ce type de régulatrice est dans les transco. C2 C3 C10 .... etc...
|
|
| Sujet : Identification tube Nouveau | De René Le 20-02-2010 à 13:52 sta |
|
|
|
| Sujet : Identification tube Nouveau | De tsf-philips Le 20-02-2010 à 13:59 sta |
|
|
|
| Sujet : Identification tube Nouveau | De René Le 20-02-2010 à 14:10 sta |
|
De visu, ce tube P2-3 ressemble à une 47... dans les premières versions, soit 247 ou UY247, comme celui-ci
Il faudrait regarder le brochage et savoir quelle tension de chauffage.
C'est un tube isolé ou il était monté dans un poste comme finale ?
|
|
| Sujet : Identification tube Nouveau | De tsf-philips Le 20-02-2010 à 14:16 sta |
|
C'est un tube isolé, je ne connais pas la tension de chauffage.
|
|
| Sujet : Identification tube Nouveau | De René Le 20-02-2010 à 14:24 sta |
|
Le filament est normalement situé entre les deux plus grosses broches.
La 47 se chauffe en 2,5V pour consommer 1,75A.
Vous pouvez sonder le filament au multimètre et tenter de chauffer avec une petite alimentation.
Brochage de la 47
|
|
| Sujet : Identification tube Nouveau | De tsf-philips Le 20-02-2010 à 15:11 sta |
|
Je connais le brochage René, il n'y a pas de grosses broches sur le culot us 5 broches.
Le filament est bon, je l'ai chauffée à 2.5 V, je pense que c'est la bonne tension.
Je l'ai testé au lampemètre comme une 47 et: soit elle est pompée soit ce n'est pas une 47 car elle débite 10mA
et a une pente inferieure à 1 mA/V
|
|
| Sujet : Identification tube Nouveau | De René Le 20-02-2010 à 15:39 sta |
|
C'est vrai pour les grosses broches, j'ai eu un doute, mais je me suis laissé tromper ------->
A part ça, si quelqu'un possède plus d'indications...
| |
|
| Sujet : Identification tube Nouveau | De tsf-philips Le 20-02-2010 à 15:44 sta |
|
Merci René pour les recherches, j'aimerais bien en savoir plus sur ce tube.
Quel est le logiciel que tu utilise pour la dernière pièce jointe.
|
|
| Sujet : Identification tube Nouveau | De JCN Le 20-02-2010 à 16:45 sta |
|
Il y a écrit " pentode " et il n'y a pas de borne au sommet, c'est donc une penthode finale BF.
Je pense comme René qu'il s'agit d'une 47. Chez Arcturus, la 47 est appelée PZ.
P 2-3 est sans-doute une immatriculation particulière pour cette marque américaine ERGON.
|
|
| Sujet : Identification tube Nouveau | De René Le 20-02-2010 à 17:15 sta |
|

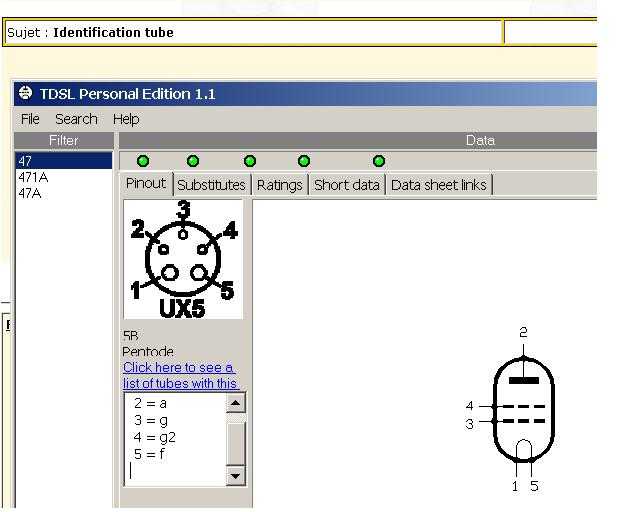

Le logiciel est TDSL, c'est gratuit et c'est un des premiers, si ce n'est le premier, programme que j'ai téléchargé sur internet à la fin du siècle dernier
On le trouve sur le site de son auteur, Duncan Munro.
On y trouve aussi un autre petit logiciel qui permet de simuler une alimentation redressée en charge, avec tubes ou diodes solid state et différents filtrages.... PSU II. C'est plus dédié "réalisation d'amplis."
Pour le tube P 2-3 j'ai cherché dans mes différents datas et il n'y a rien. Idem sur le net où j'ai pas mal fouillé. Ergon n'étant pas une marque que l'on croise souvent, il va être difficile de trouver des infos.
Si le filament semble rougir normalement avec 2,5V (comparer la couleur avec une 47), alors il y a de grandes chances que ce soit une 47 pompée.
|
|
| Sujet : Identification tube Nouveau | De Yves Delbray bis Le 20-02-2010 à 18:28 sta |
|
Merci René, mais pas de chance il ne fonctionne pas sous Linux
|
|
| Sujet : Identification tube Nouveau | De René Le 20-02-2010 à 20:51 sta |
|
Alors la version "online" ici.
|
|
|
