| Sujet : comment brancher bc-652 scr-506 Nouveau | De patjeep Le 27-02-2010 à 20:59 sta |
|
bonsoir ,
j essaye de remettre en route un recepteur bc-652-a faisant partie du poste scr 506 ,
je n ai pas de mounting , il faut le brancher en 12v sur sa prise arriere , mais sur quelles broches brancher le + et le - ? merci d avance pour votre aide
photos ou scan du branchement seront les bienvenue
mon email hirschpatrice@yahoo.fr ,
|
|
| Sujet : comment brancher bc-652 scr-506 Nouveau | De Pierrot du 82 Le 28-02-2010 à 00:19 cms |
|  |
Il ne sera jamais prêt pour la prochaine...
J'ai cherché dans tous mes "Surplus Conversion Manual" et dans le Radio-Plans Spécial Surplus sans rien trouver sur votre BC-652...
| |
|
|
| Sujet : comment brancher bc-652 scr-506 Nouveau | De paul Le 28-02-2010 à 08:17 sta |
|
bonjour
le plan est ici
bon dimanche
Paul
|
|
| Sujet : comment brancher bc-652 scr-506 Nouveau | De gaston Le 28-02-2010 à 08:53 sta |
|
les schémas qu'on trouve sur le net
sont souvent assez pourris.

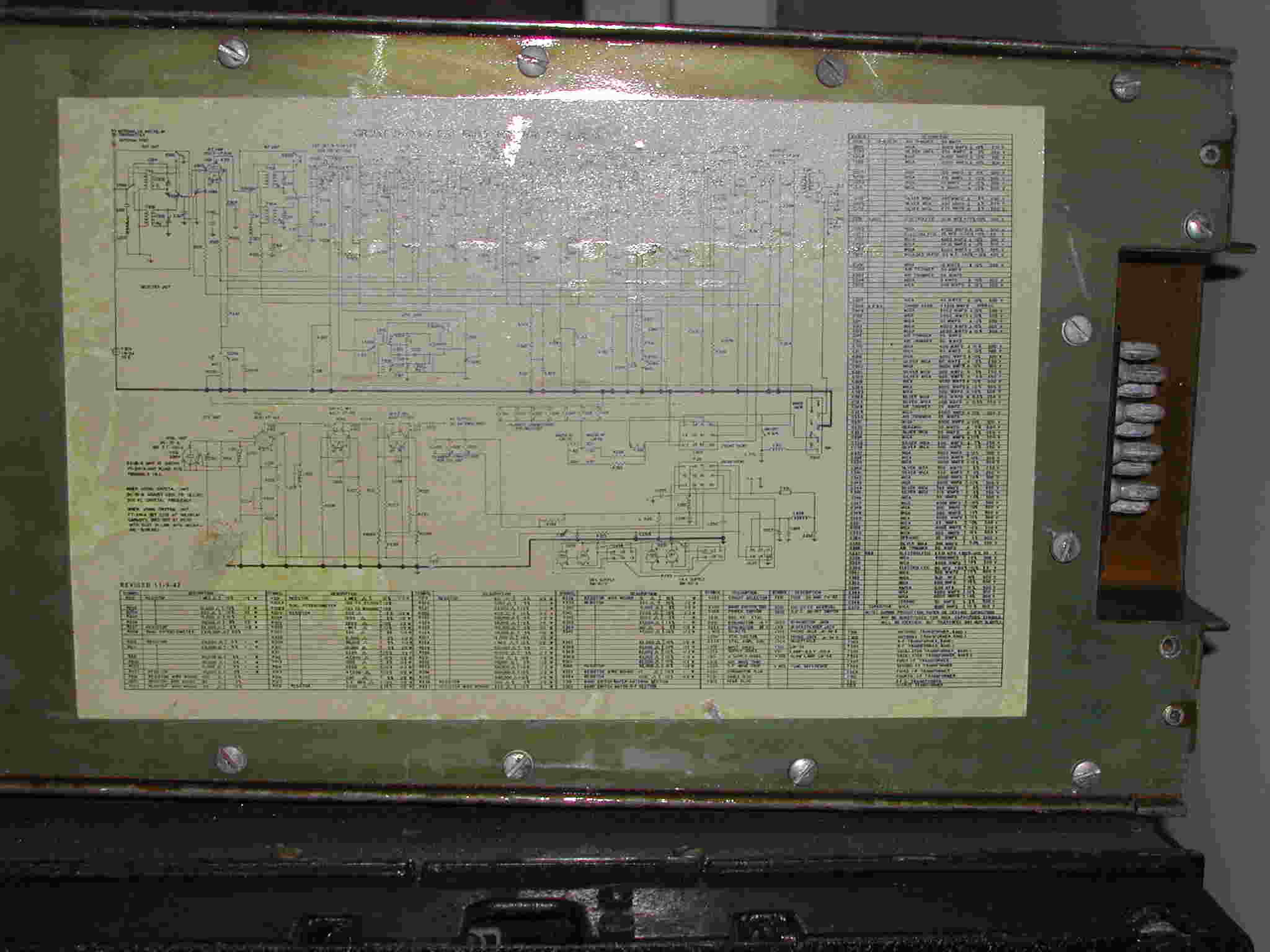

Mets lui la tête en bas: le schéma est souvent collé en dessous->
| |
|
| Sujet : comment brancher bc-652 scr-506 Nouveau | De gaston Le 28-02-2010 à 09:12 sta |
|
j'ai trainé en route, le schéma du lien de paul est lisible
|
|
| Sujet : comment brancher bc-652 scr-506 Nouveau | De paul Le 28-02-2010 à 10:16 sta |
|
Bonjour Gaston
tout a fait , les schémas de ce site consacrés au BC.... sont trés mal scannés , dommage.
Par contre d'autres sur un autre dossier sont parfaitement lisibles.
Paul
|
|
| Sujet : comment brancher bc-652 scr-506 Nouveau | De didi86100 Le 17-02-2014 à 18:25 sta |
|
bonjour a tous, moi aussi, j'hesite avec sur la broche arriere, la position 5 pour le moins -
et la 1 pour le +,
ou alors la 8 pour le +
merci pour tout reponse, je suis qu'un petit amateur
|
|
| Sujet : comment brancher bc-652 scr-506 Nouveau | De F6CER Le 17-02-2014 à 20:33 sta |
|
Bonsoir sur le connecteur P302 :
1 et 2 = +batterie
5 = masse
7= sortie BF pour casque
8= a mettre à la masse pour recevoir, en l'air ppour muter le récepteur.
le + et - batterie sont disponibles également sur les bornes en porcelaine à l'arrière du dynamotor , mais il faut quand même connecter la 8 à la masse pour recevoir
bons essais guerriers
|
|
| Sujet : comment brancher bc-652 scr-506 Nouveau | De didi86100 Le 18-02-2014 à 14:55 sta |
|
Merci beaucoup je vais ragarder ça .
|
|
| Sujet : comment brancher bc-652 scr-506 Nouveau | De F1EVJ Le 18-02-2014 à 18:18 sta |
|
Bonjour,
Pour compléter les infos de F6CER, voici un document que j'aurais aimé trouver il y a 40 ans !
radionerds.com/...
A conserver !
73's Pierre
|
|
| Sujet : comment brancher bc-652 scr-506 Nouveau | De swlradiostation Le 18-02-2014 à 19:09 sta |
|
Si cela peut aider, j'ai cela qui provient de la revue le HP.
JP
| |
|
| Sujet : comment brancher bc-652 scr-506 Nouveau | De didi86100 Le 19-02-2014 à 16:41 sta |
|
J'ai réaliser le branche, je pensse que la connections est exacte car j'ai eu une vibration très faible au dynamoteur, j'ai passer un produit pour le contacte mais après un nouveau essaye, plus de vibration.
Mais cependant j'ai quand même une vibration au 1 er étage , je pensse a un tube défectueux alimentent la dynamo.
Je vais chercher dans se sens la car pas de dynamo pas de tension.
Excuser moi du langage très sommaire, je début !
|
|
| Sujet : comment brancher bc-652 scr-506 Nouveau | De f6cer Le 19-02-2014 à 18:21 sta |
|
Bonsoir
Le dynamotor est branché en direct , regardez si l'interrupteur M/A fonctionne bien et surtout s'il y a un fusible
vous avez accès directement au dynamotor par les deux bornes en porcelaine du chassis du dessus
sinon n'insistez pas trop , vous risquez de tout griller
|
|
| Sujet : comment brancher bc-652 scr-506 Nouveau | De didi86100 Le 19-02-2014 à 20:08 sta |
|
Merci pour ces conseil, quand je branche sur les deux borne du haut je n'est plus rien du tout, rien ne se passe.
J'ai mis du contacteur sur l'interrupteur mais je vais y regarder de nouveau .
Pour se qui est du fusible j'en est mis un mais peut être que aussi un peut de contacteur ne lui ferai pas grand mal. Par contre un des deux fusible (support fusible) doit servir de rechange car il n'est pas brancher.
|
|
|
