Sujet : Atlantic A2A Nouveau | De JC Dubreuil Le 26-05-2010 à 08:29 sta |
|
Bonjour

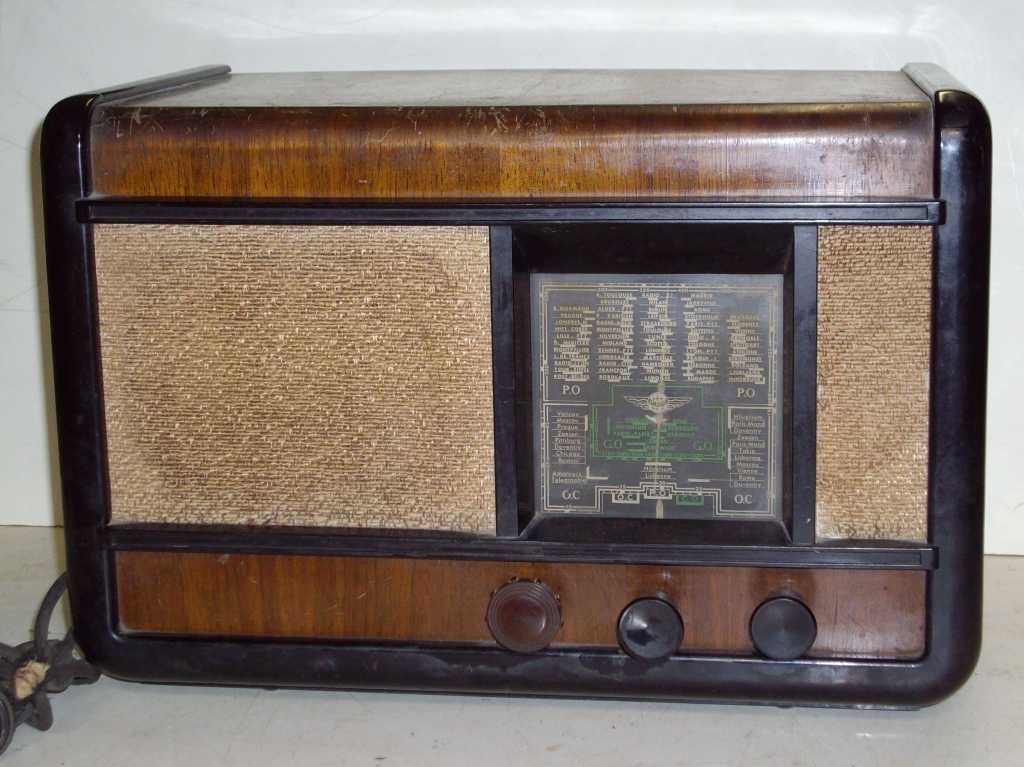

Le dernier poste restauré, un poste Atlantic type A2A 29.
En bon état apparent, il me semblait que la tâche serait aisée. Un bouton n'est pas d'origine mais avec un peu de chance je devrai pouvoir en trouver un.
Il est composé des tubes suivants : AZ1, AK2, AF1 et ABL1.
| |
|
Sujet : Atlantic A2A Nouveau | De JC Dubreuil Le 26-05-2010 à 08:32 sta |
|

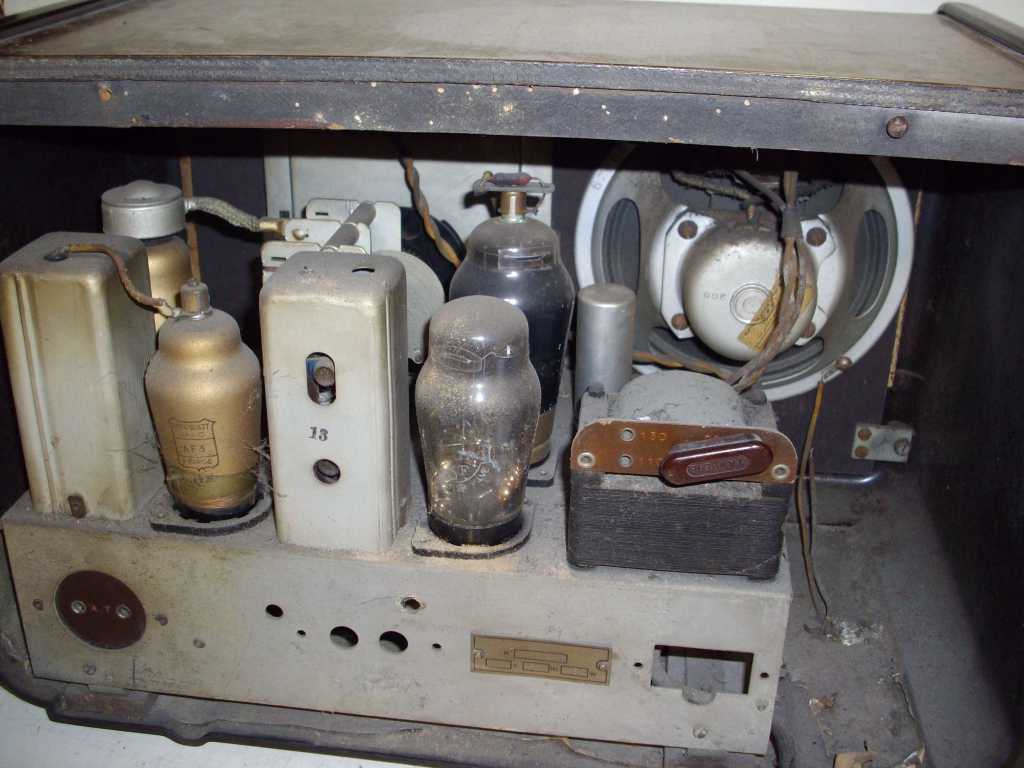

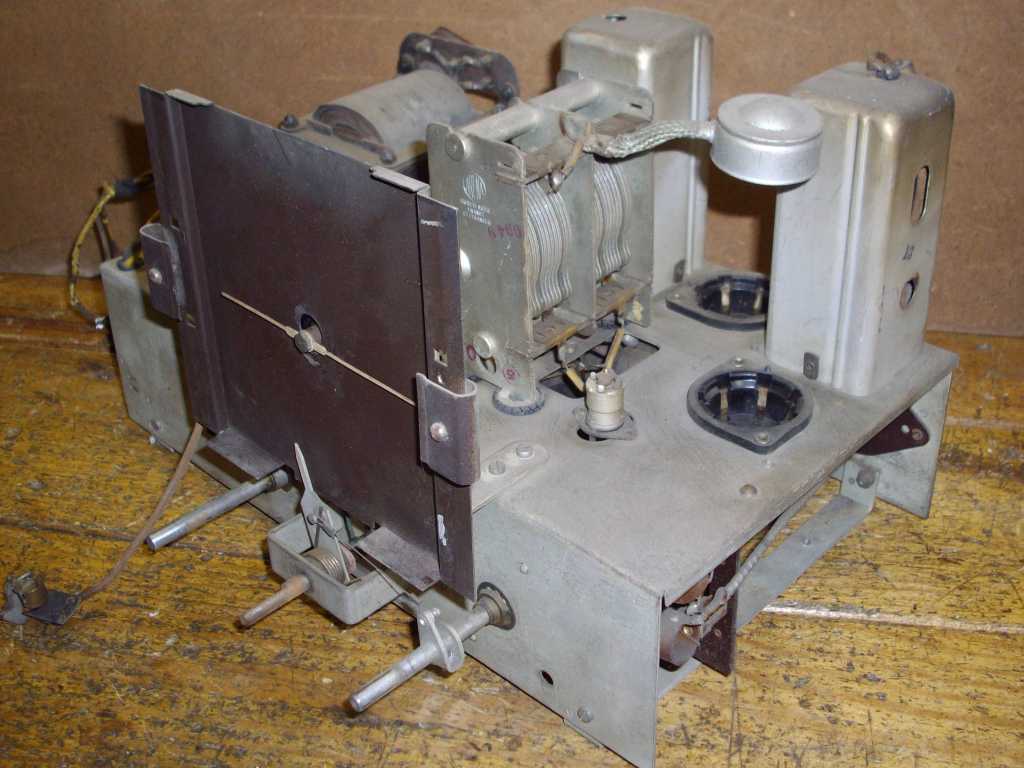

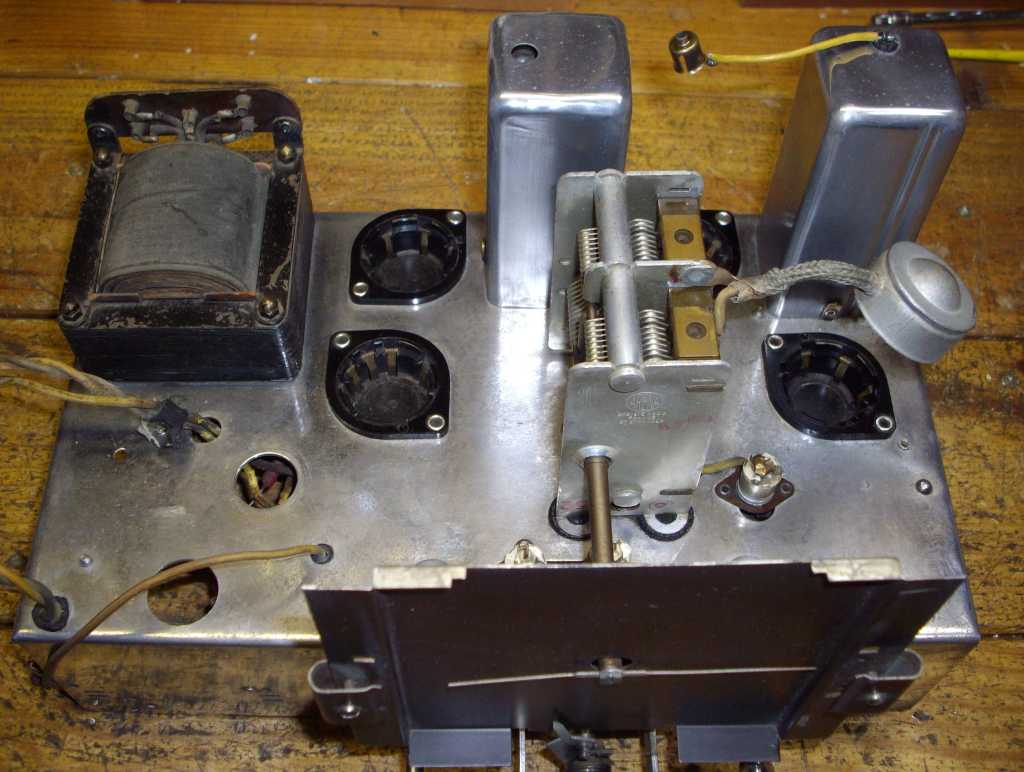

Le châssis déposé ne demande qu'un nettoyage.
Les tubes contrôlés sont tous bons.
| |
|
Sujet : Atlantic A2A Nouveau | De JC Dubreuil Le 26-05-2010 à 08:43 sta |
|

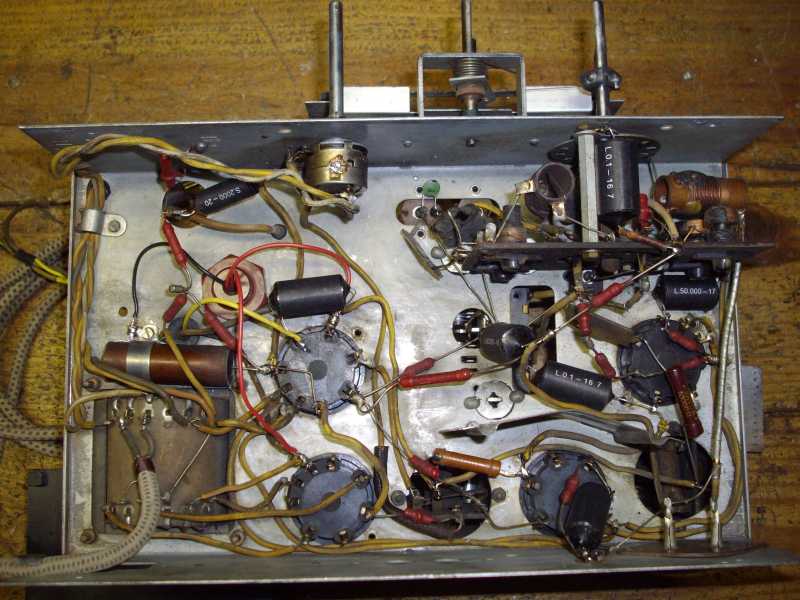

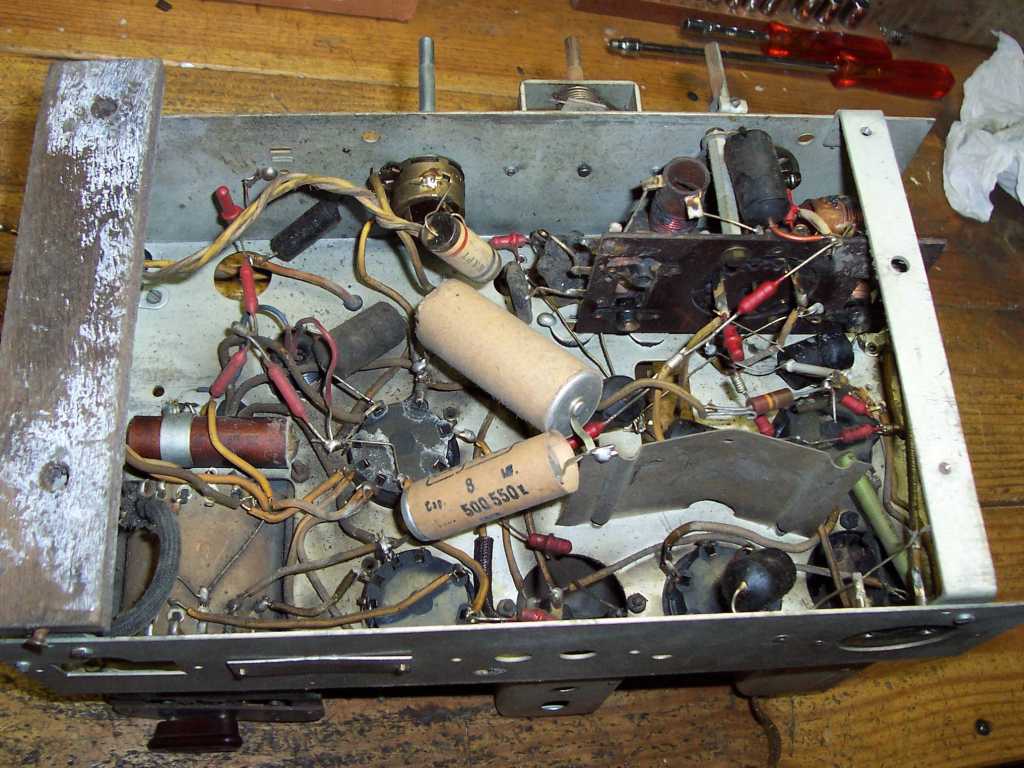

Le dessous du châssis révèle les interventions subies au cours de sa vie.
Le potentiomètre de volume a été remplacé, ce qui explique ainsi le bouton différent, car l'axe de celui-ci ne présente pas de méplat comme sur les autres axes de commande.
Des condensateurs chimiques ont été ajoutés pour remplacer le condensateur double de filtrage défectueux qui est resté en place.
Le circuit de polarisation des écrans des tubes Ak2 et AF3 est modifié par rapport au schéma. Le remise au type sera effectuée.
Le condensateur de découplage de la cathode du tube EBL1 a une connexion coupée.
Quelques fils ont leur isolant durci et craquelé.
| |
|
Sujet : Atlantic A2A Nouveau | De JC Dubreuil Le 26-05-2010 à 08:55 sta |
|
Quelques contrôle électriques complètent l'état des lieux.
- Enroulements du transformateur d'alimentation.
- Enroulements du transformateur du HP.
- Bobine d'excitation du HP
- Fonctionnement du HP avec le générateur Basse fréquence.
- Fonctionnement de l'interrupteur du potentiomètre de volume.
Tout est bon, je commence par le nettoyage du châssis.
| |
|
Sujet : Atlantic A2A Nouveau | De JC Dubreuil Le 26-05-2010 à 09:06 sta |
|
Le plus gros travail a été le remplacement des condensateurs au papier qui fuient tous.
Pour cela je reconstruis des condensateurs qui doivent avoir l'apparence des condensateurs d'origine comme je l'ai fait pour un poste Philips 667A présenté sur ce forum.
Quelques fils ont été remplacés.
Le condensateur double de filtrage a été ouvert pour y mettre deux condensateurs de 10uF 450V.
Le condensateurs de découplage de la cathode du tube EBL1 a été vidé pour y introduire un condensateur neuf.
Le câblage des écrans a été remis au type suivant le schéma.
| |
|
Sujet : Atlantic A2A Nouveau | De JC Dubreuil Le 26-05-2010 à 11:03 sta |
|
La remise en route s'est faite progressivement avec une alimentation variable, pour commencer sans les tubes puis de la BF vers la HF.
Tout fonctionnait correctement sauf la gamme G.O. La mesure de la fréquence de l'oscillateur local donnait un fréquence trop élevée d'environ 200 kHz. En cause, un condensateur au mica défectueux. Après remplacement, j'ai pu écouter les infos de France Inter.

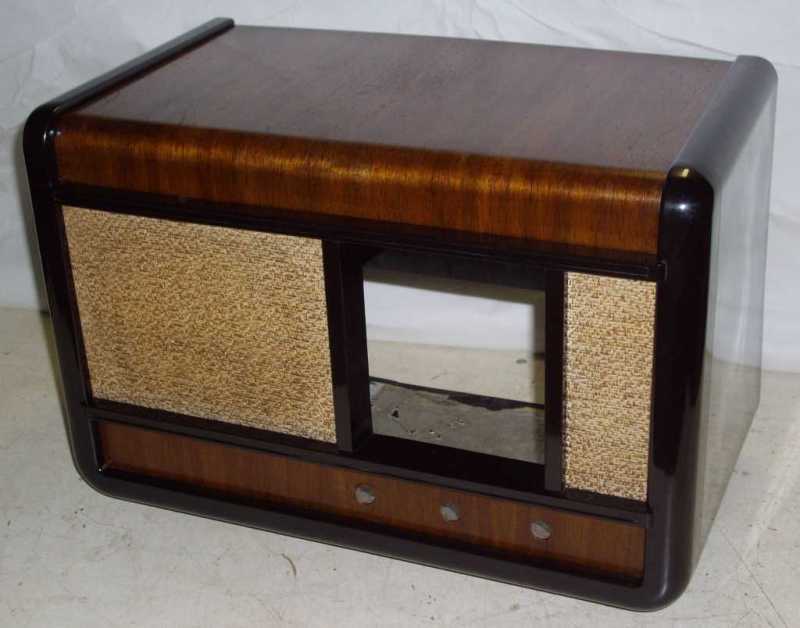

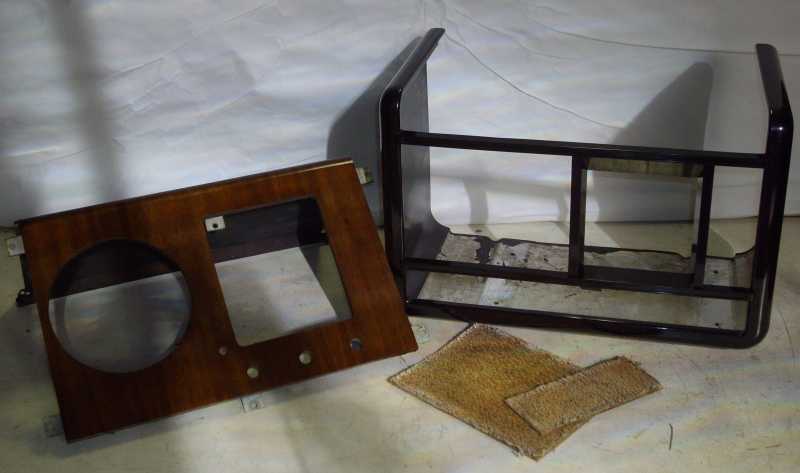

Restait la caisse qui a retrouvé un bel aspect après polissage au "Miror" de la partie bakélite et le passage d'une cire d'antiquaire sur la partie bois.
La toile du HP a été nettoyée avec un produit de nettoyage pour moquette.
| |
|
Sujet : Atlantic A2A Nouveau | De JC Dubreuil Le 26-05-2010 à 11:07 sta |
|

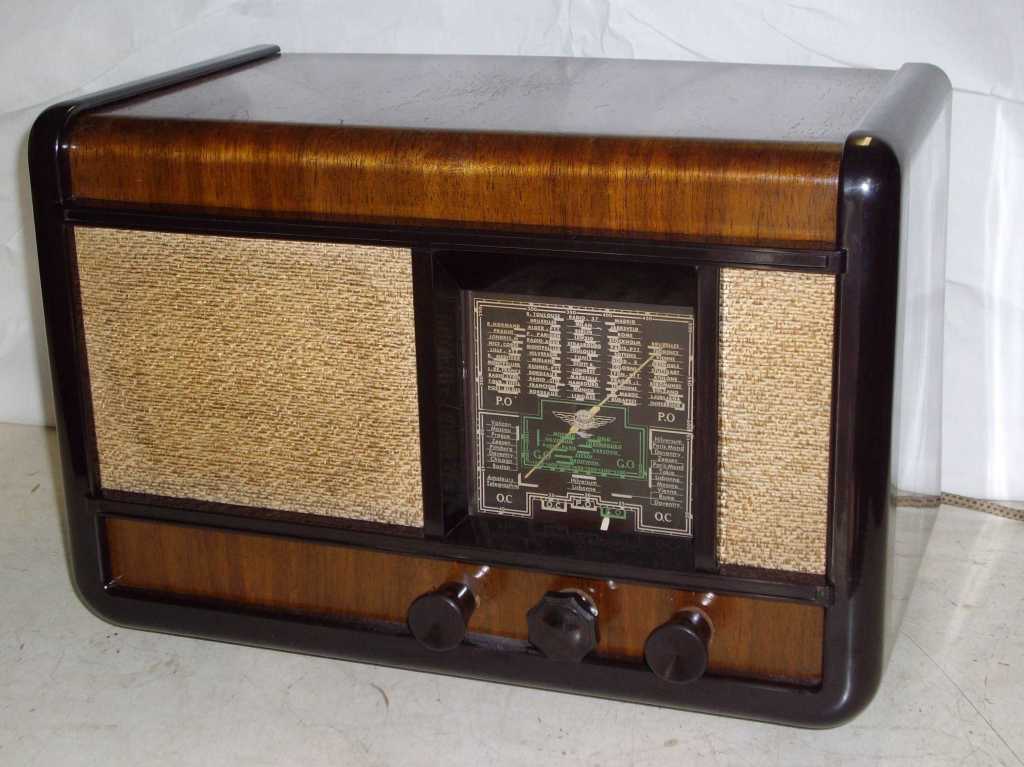

Le voilà terminé, il va rejoindre les autres postes de la collection.
Reste à trouver un bouton mais je suis patient. j'ai attendu deux années avant de trouver un bouton pour un Radialva.
| |
|
Sujet : Atlantic A2A Nouveau | De JC Dubreuil Le 26-05-2010 à 11:08 sta |
|

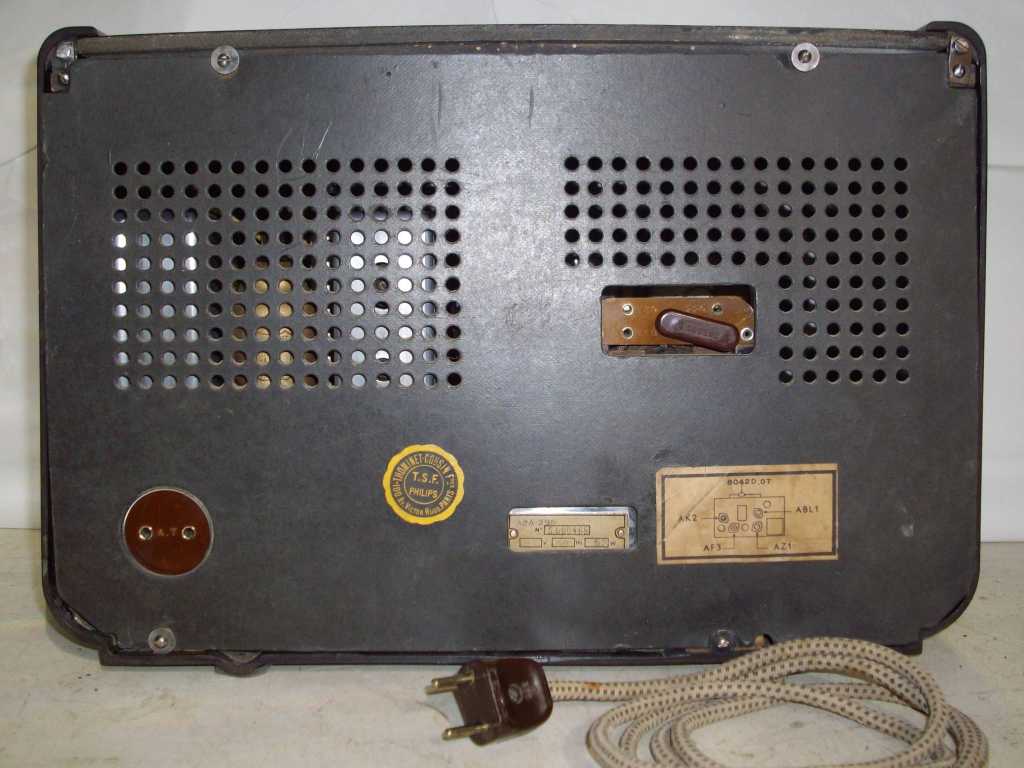

Une dernière photo, de dos.
Bonne journée
Jean-Claude
| |
|
Sujet : Atlantic A2A Nouveau | De Totolagalène Le 26-05-2010 à 12:23 sta |
|
Le type qui a remplacé le potar ne savait pas "limer" !
J'ai le même>>>>>>>>>>>
| |
|
Sujet : Atlantic A2A Nouveau | De Totolagalène Le 26-05-2010 à 12:24 sta |
|
Mais désolé je garde les boutons![;-)](s5.gif) ![[:Hi:]](s12.gif)
|
|
Sujet : Atlantic A2A Nouveau | De Jean Pierre Guittard Le 26-05-2010 à 16:24 sta |
|
Bonjour à tous,

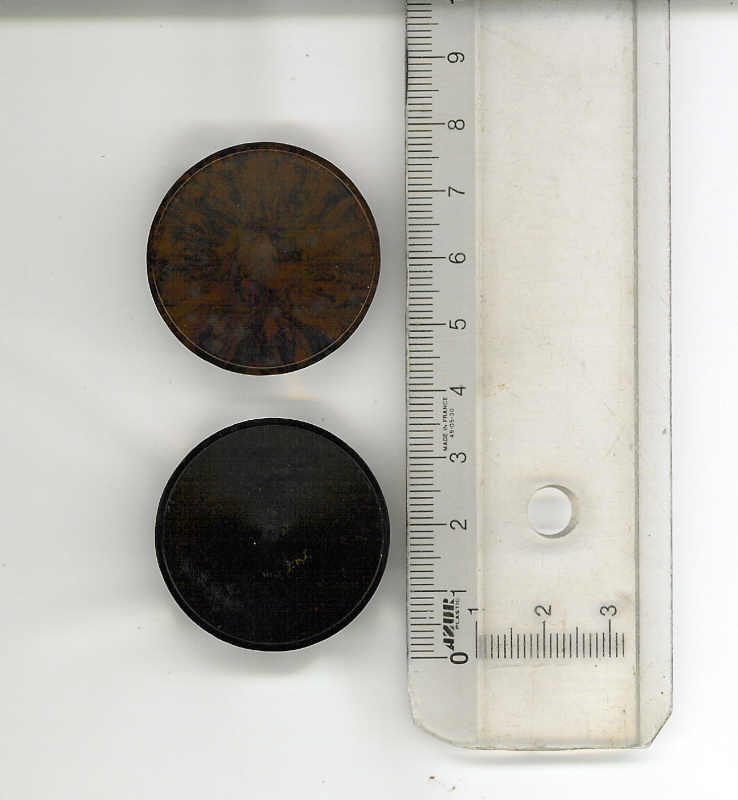

J'ai peut-être votre bonheur Jean Claude, si le diamètre est le bon, j'en ai un noir et un rouge brun, au choix.
Dites moi si cela vous va, je me ferais un plaisir de vous l'evoyer gracieusement, bien sûr.
Jean Pierre.
| |
|
Sujet : Atlantic A2A Nouveau | De Phil Le 26-05-2010 à 17:57 sta |
|
Bonsoir,
Ça fait plaisir de revoir une restauration de Jean-Claude, ça nous manquait... Le travail est superbe et les explications sont toujours pleines d'astuces qu'il bon de retenir.
J'aurais une question : comment et avec quoi mesurez vous la fréquence de l'oscillateur local, il me semblait que le fait de se connecter modifier la mesure ou le bloquait ???
Toto, si le votre doit rester dans l'état dans lequel il se trouve, autant offrir les boutons...
Phil
|
|
Sujet : Atlantic A2A Nouveau | De FLO1990 Le 26-05-2010 à 18:33 sta |
|
Bonsoir,

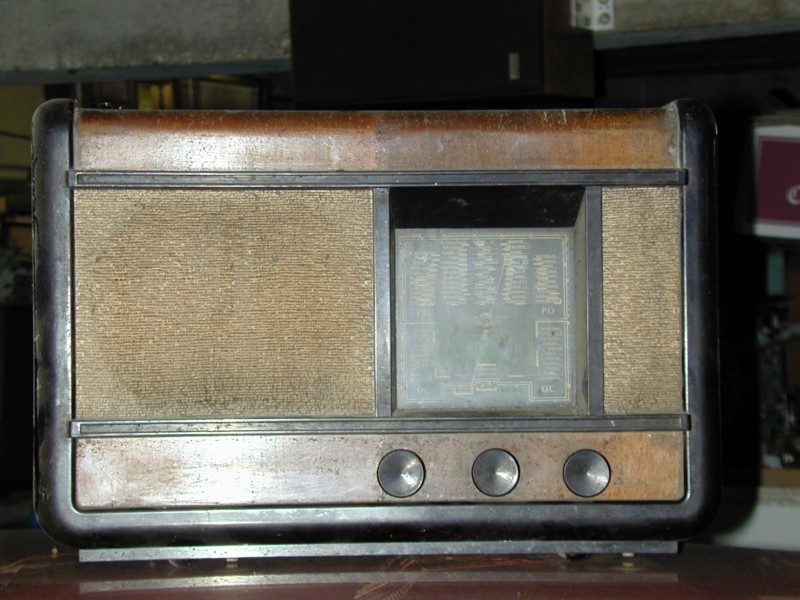

Il me rappelle quelque chose ce poste!
(Sur le mien les boutons sont cylindriques avec un anneau argenté autour, bouton d'origine?)
Flo
|
|
Sujet : Atlantic A2A Nouveau | De JC Dubreuil Le 26-05-2010 à 18:51 sta |
|
Bonsoir
En effet, il suffisait de limer l'axe, ce qui ne prend que quelques minutes.
Les boutons sont noirs et ont un diamètre de 28 mm.

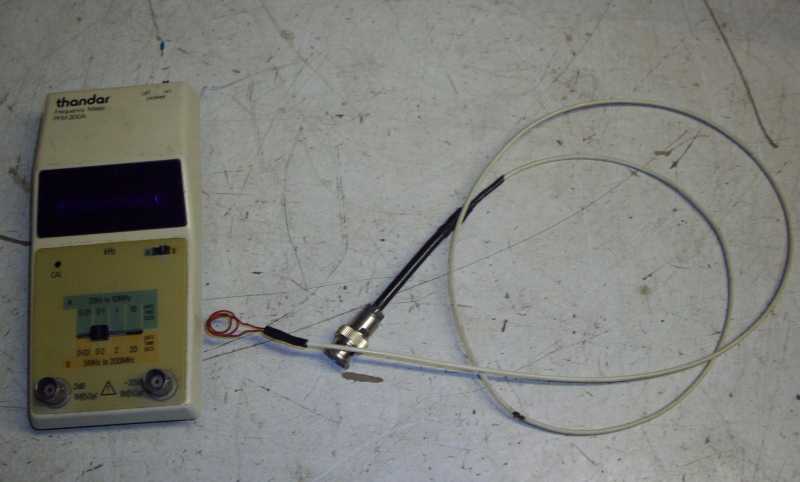

Pour la mesure de la fréquence de l'oscillateur local j'utilise un fréquencemètre muni d'une sonde comportant 3 spires de fil rigide à l'extrémité du câble coaxial de 50 Ohm. Une extrémité de cette bobine est reliée à l'âme du câble et l'autre à la tresse.
Le couplage est donc inductif. Compte tenu du niveau du signal de l'oscillateur, il suffit d'approcher la sonde de la bobine de l'oscillateur pour effectuer la mesure. Avec mon petit fréquencemètre Thandar ou Le TFX4, la mesure se fait à un à deux centimètres de la bobine sans occasionner de décalage de fréquence constatée à l'écoute d'une station.
| |
|
Sujet : Atlantic A2A Nouveau | De JC Dubreuil Le 26-05-2010 à 18:54 sta |
|

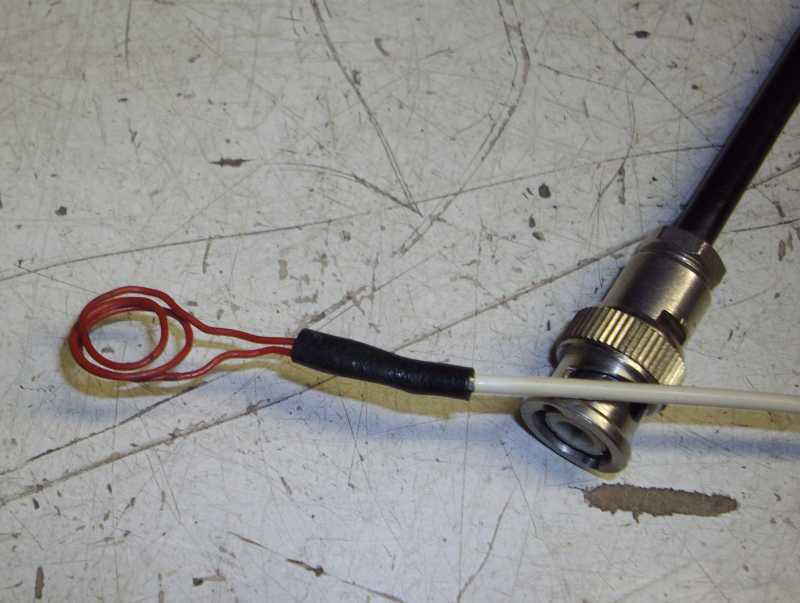

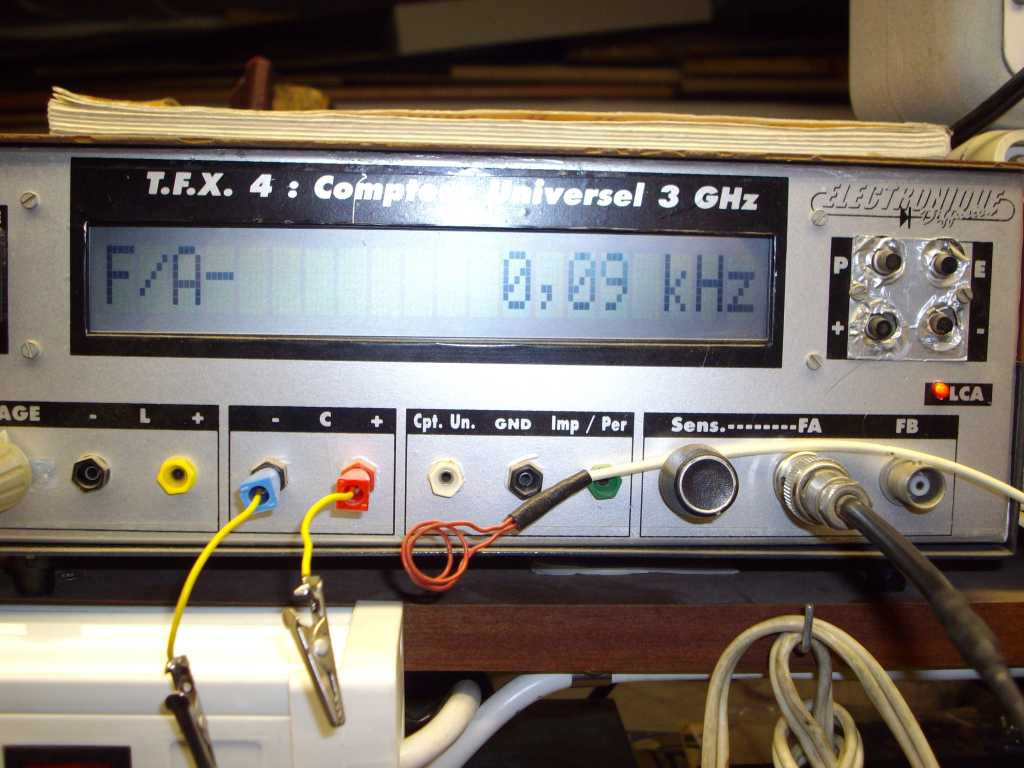

La sonde sur le TFX4.
Cet appareil que l'on m'a donné à l'état d'épave me permet aussi de mesurer les condensateurs. Je n'ai pas réussi à dépanner la partie mesure des inductances.
Jean-Claude
| |
|
Sujet : Atlantic A2A Nouveau | De bthiry Le 26-05-2010 à 23:19 sta |
|
bonsoir Jean-Claude,
comment faites-vous pour arriver à nettoyer tellement bien
un châssis ? Il brille comme un sou neuf !
Benoît
|
|
Sujet : Atlantic A2A Nouveau | De Totolagalène Le 26-05-2010 à 23:38 sta |
|
Bien vu Phil, je n'y ai pas touché: il fait partie du tas au sous-sol.![[:Hi:]](s12.gif)
|
|
Sujet : Atlantic A2A Nouveau | De JC Dubreuil Le 27-05-2010 à 07:45 sta |
|
Bonjour
Ce châssis après dépoussiérage a été nettoyé au "Miror". la difficulté est d'accéder à certains endroits mais je me suis confectionné un outil pour pousser le chiffons dans les coins. C'est une baguette de bois affinée à une extrémité. L'autre ingrédient est le temps.
Jean-Claude
|
|
Sujet : Atlantic A2A Nouveau | De fdevlos Le 27-05-2010 à 13:16 sta |
|
Bonjour,
je suis également impressionné par l'aspect du chassis. Faut-il verser le Miror et laisser agir avant de frotter ?
|
|
Sujet : Atlantic A2A Nouveau | De Jacques (webmestre) Le 27-05-2010 à 13:38 sta |
|
Ca se saurait ![:-D](s2.gif) ![:-D](s2.gif)
|
|
Sujet : Atlantic A2A Nouveau | De François Lucbert Le 27-05-2010 à 13:39 sta |
|
Pour peaufiner une fois le miror passé, (je le pose sur le chiffon, plus facile à déposer car cela risque de couler un peu partout et en séchant laisse des endroits mal nettoyés) ,
Je frotte avec un chiffon de laine, et après je passe une fine couche d'huile de lin, qui nourrit la bakélite, la laisser sécher dans une pièce assez chaude.
Puis astiquer à nouveau avec un chiffon de coton et de l'huile coude avec excès.
Elle brille très bien et durable.
|
|
Sujet : Atlantic A2A Nouveau | De Totolagalène Le 27-05-2010 à 14:19 sta |
|
Le miror agit par effet mécanique et réaction chimique avec l'huile de coude.![[:Hi:]](s12.gif) ![:-D](s2.gif)
|
|
Sujet : Atlantic A2A Nouveau | De Michel 87 Le 27-05-2010 à 17:26 sta |
|
Dans les proportions de 10% de Miror pour 150 % d'huile de coude![[:ouin:]](s10.gif)
|
|
Sujet : Atlantic A2A Nouveau | De bthiry Le 27-05-2010 à 17:45 sta |
|
bonjour,
encore une question Jean-Claude,
il y a deux produits Miror renseignés pour l'acier:
Miror Argentil et Miror Inox . lequel utilisez-vous ?
Benoît
|
|
Sujet : Atlantic A2A Nouveau | De JC Dubreuil Le 27-05-2010 à 18:01 sta |
|
Bonsoir
Ni l'un ni l'autre. Après essais j'utilise le Miror cuivre avec beaucoup d'huile de coude.
Jean-Claude
|
|
Sujet : Atlantic A2A Nouveau | De Phil Le 27-05-2010 à 18:44 sta |
|
J'ai comme l'impression que les petits jeunes découvrent le travail fantastique de Jean-Claude... ![:-D](s2.gif)
|
|
|
