| Sujet : Schema poste ORA ? Nouveau | De radiolo Le 19-06-2010 à 10:06 sta |
|
Bonjour,
Je recherche le schema d'un poste modele ORADYNE type R56
Il est sur le Gl de la radio mais decrit en ebenisterie bois alors que le mien est en bakelite brune, pas de jeu de tubes indique.
Il a pas mal ete bidouille, jeu de tube heteroclite ECH3 AF7 ECF1 EL3N
sans valve probablement une AZ1 compte tenu du cablage du support
Un joyeux melange de 4V et 6.3 V et une belle salade dans le cablage des chauffages....
Le transfo a ete change et cela ne date pas d'hier, mais je me demande comment il a pu fonctionner, si un jour il a fonctionne apres cette modif....
Si quelqu'un avait le meme pour me dire le jeu de lampes utilise...(j'ai bien une petite idee mais je prefere ne pas influencer)
D'avance merci
Amicalement
Radiolo
|
|
| Sujet : Schema poste ORA ? Nouveau | De JCN Le 19-06-2010 à 10:44 sta |
|
Il y a le R57 qui est en bakélite. L'avantage c'est que son schéma est dispo.
|
|
| Sujet : Schema poste ORA ? Nouveau | De radiolo Le 19-06-2010 à 12:30 sta |
|
Bonjour,
Effectivement si la forme n'est pas du tout la meme le jeu de tubes indique correspond bien a ce que j'avais deduit a partir des restes du cablage.
Reste a trouver le fascicule 11 que je n'ai pas...
Merci du tuyaux
Amicalement
Radiolo
|
|

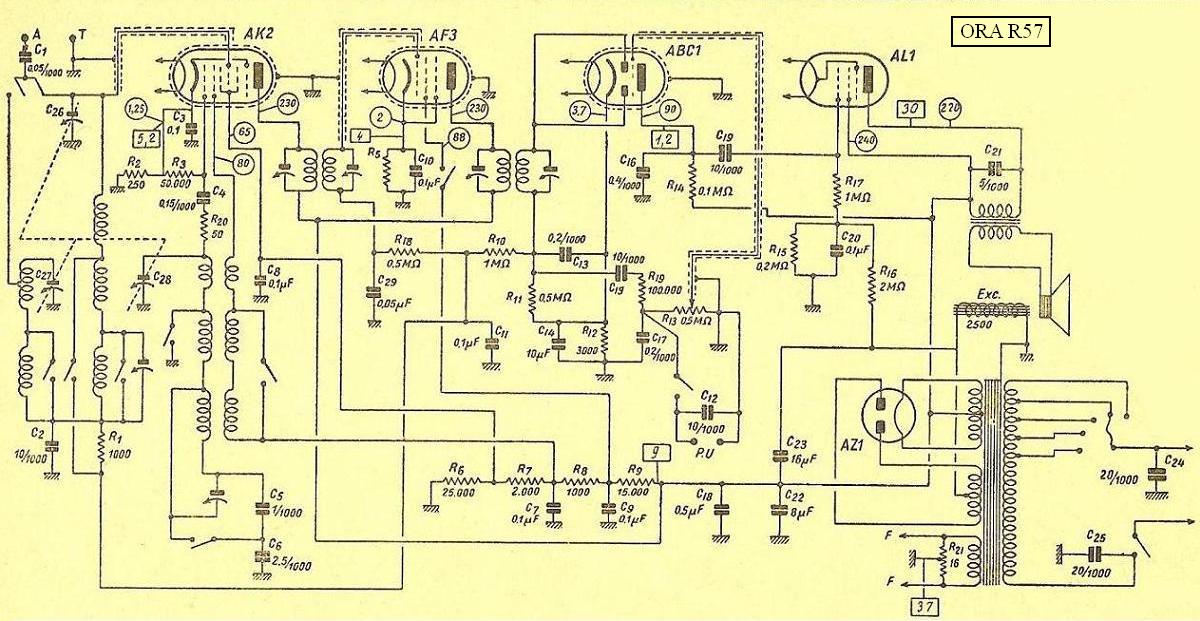

| Sujet : Schema poste ORA ? Nouveau | De JCN Le 19-06-2010 à 13:50 sta |
|
| |
|
| Sujet : Schema poste ORA ? Nouveau | De JCN Le 19-06-2010 à 13:57 sta |
|
Et le texte :
Avec un peu de bol, ils ne devraient pas être trop différents.
| |
|
| Sujet : Schema poste ORA ? Nouveau | De radiolo Le 23-06-2010 à 17:20 sta |
|
Bonjour,
Merci pour le schema.
Il y a quelques resemblances : ampli MF, detection preampli BF identiques.
Cote tete HF meme tube semble t il mais deux gammmes d'ondes seulement PO et GO.
AmpliBF pas de traces d'une polar par le moins et comme le PM du transfo ne retournait pas a la masse mystere...
Je pense quand meme reussir a le faire chanter sous peu encore 3 capas a changer et il sera pret pour la mise a feu....
La suite au prochain N°
Amicalement
Radiolo
|
|
| Sujet : Schema poste ORA ? Nouveau | De radiolo Le 24-06-2010 à 22:14 sta |
|
Bonsoir,
1er etape : rien n'a fume a la mise sous tension et l'ampli BF marche
Pour le reste il me faut trouver les tubes car ceux en place ne correspondent pas du tout a ce qu'il faut....
Amicalement
Radiolo
|
|
|
