Sujet : EBC41 Nouveau De Azur13  Le 28-06-2010 à 15:56 sta

    Bonjour,

    Je suis en train de recâbler un Poste des années 1952.
    D'après le schéma les bornes (anode diode 1 et 2) du tube 5 et 6 sont relié par un petit très a l'intérieur du tube.
    Ma question est dois je relié ces 2 bornes ensemble.
    Merci pour Votre réponses.




Sujet : EBC41 Nouveau De Paul  Le 28-06-2010 à 16:02 sta

    Moi, je dirais oui...


Sujet : EBC41 Nouveau De TSF-59  Le 28-06-2010 à 16:19 sta

    moi aussi ...


Sujet : EBC41 Nouveau De Pierrot du 82  Le 28-06-2010 à 17:54 cms

Hé ben non, s'il s'agit d'un tube EBC41 les 2 diodes ne sont pas reliées à l'intérieur du tube...

Voyez sur un lexique de tubes, broches 5 et 6 !





Sujet : EBC41 Nouveau De Fifi  Le 28-06-2010 à 17:58 sta

    ceci étant dit, c'est le pourquoi du comment qu'il faut bien les relier a l'extérieur du tube; donc mettre un stap entre 5 et 6:-D


Sujet : EBC41 Nouveau De f1ftp  Le 28-06-2010 à 17:58 sta

    Moi je dirai oui et non. Ce sont les anodes de deux diodes intégrés au tube.Qu'on en utilise une ou deux c'est pareil mais comme il y en a deux autant les mettre en // :-D


Sujet : EBC41 Nouveau De Pierrot du 82  Le 28-06-2010 à 18:03 cms

Dans un schéma élaboré, la seconde diode sert à la CAG "retardée"

Mais il y en a qui répondent sans vérifier la question et les données...



Sujet : EBC41 Nouveau De Azur13  Le 28-06-2010 à 18:59 sta

    Je me doutais, que c'était une situation douteuse.
    ALORS , je fait un shunt ou pas????


Sujet : EBC41 Nouveau De JCJ  Le 29-06-2010 à 06:13 sta

    Bien sûr, il faut faire le shunt.
    Il n'est jamais bon de laisser une électrode "en l'air" dans une lampe, sinon elle se charge d'électrons et peut créer un fort champ électrique perturbateur.
    :-)


Sujet : EBC41 Nouveau De Alain Legros  Le 29-06-2010 à 11:14 sta

    Tout est dit, sauf sur le principal !

    Ce n'est pas un schéma, mais un piège à c..

    Les plaques ne sont jamais reliées dans le tube!

    Quand on fait une copie, il ne faut pas se tromper !

    Alain Legros.


Sujet : EBC41 Nouveau De Jacques (webmestre)  Le 29-06-2010 à 11:32 sta

    C'est exact. Pour être plus précis, elles sont à relier si l'une des deux diodes n'est pas utilisée, pas dans le cas où elles accomplissent des tâches différentes: Pierrot l'avait déjà souligné. En général les montages "propres" ou "simples" ont d'office traité le problème.


Sujet : EBC41 Nouveau De Azur13  Le 29-06-2010 à 12:58 sta

    Messieurs, vous avez raison, ça ne se fait pas.
    Mais le plan vient des archives de TSF-Radio, et le fabricant a édité le plan de cette manière, et nous n'y pouvons rien. (RADIO L.L. Synchrovox 653A)
    Merci pour tous ces détails.ICI


Sujet : EBC41 Nouveau De Alain Legros  Le 29-06-2010 à 18:17 sta

    Non, non !

    Le fabriquant n'a pas édité un schéma erroné, le trait reliant les deux plaques est simplement la continuité de la connexion !

    De plus, aucun numéro de broche ne figure sur ce schéma, il faut se reporter aux représentations des brochages au bas de la page, pour mieux comprendre !

    La copie ou recopie d'un schéma ne doit pas contenir d'erreurs. C'est tout.

    Alain Legros.


Sujet : EBC41 Nouveau De Adams  Le 29-06-2010 à 18:31 sta

    Bonsoir
    Quelqu'un sait-il à quoi sert le condensateur de 50 (pF ?) en serie avec la 3 Mohms qui relie g1 de l'EL41 à la ligne CAG ?


Sujet : EBC41 Nouveau De Pierrot du 82  Le 29-06-2010 à 19:08 cms

Sur le schéma en ma possession, le condo de 500 pF fait partie de la contre réaction entre plaques EL41 et EBC41.

Sujet : EBC41 Nouveau De Adams  Le 30-06-2010 à 08:53 sta

    Bonjour

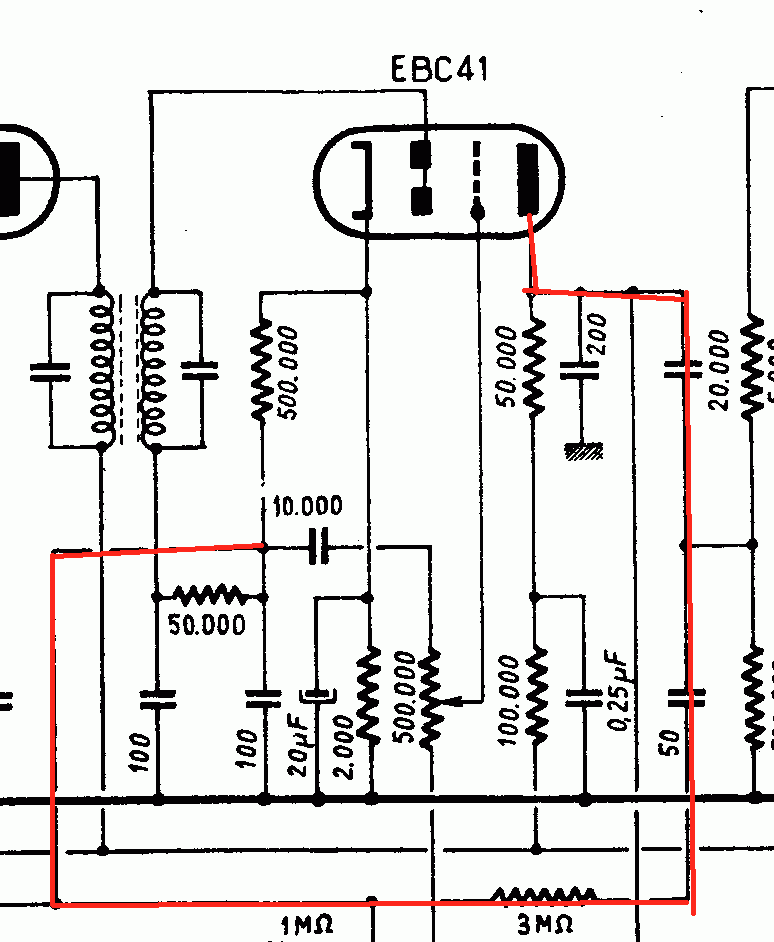

    Ce qui m'intrigue est la liaison en rouge que j'ai mise sur l'extrait du
    schéma mis en piece jointe.


Sujet : EBC41 Nouveau De Adams  Le 30-06-2010 à 08:54 sta

    La piece jointe




Sujet : EBC41 Nouveau De Azur13  Le 30-06-2010 à 18:18 sta

    Bonsoir,
    Je n'ai pas le savoir pour vous l'indiquer. Je pensai (idée de bricoleur) que ca faisait parti de la EM34, car le systeme de réglage du son est très complexe.


Sujet : EBC41 Nouveau De Pierrot du 82  Le 30-06-2010 à 18:48 cms

On dirait une contre réaction (anti-retours HF ?) entre la plaque préampli BF et la sortie du filtre de détection, la constante de temps (3 MO-50 pF) fait 150 µS.

Ça ressemble à une désaccentuation supplémentaire après détection !



Sujet : EBC41 Nouveau De Pierrot du 82  Le 30-06-2010 à 18:55 cms

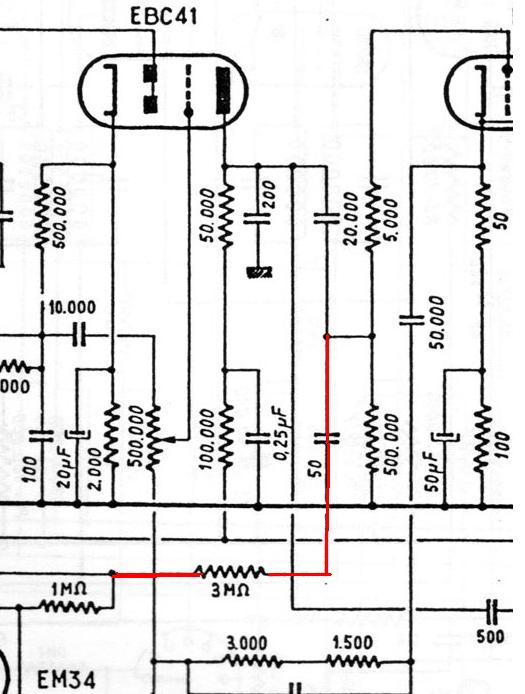

Avec le schéma, c'est mieux ! ------------------------------------------->
 Fichier
.PNG



Sujet : EBC41 Nouveau De Adams  Le 30-06-2010 à 19:27 sta

    Je l'avais mis dans mon message de 08:54
    A quoi sert cette liaison 50pF 3 Mohms dont on pourrait penser que l'effet est minime ?


Sujet : EBC41 Nouveau De Pierrot du 82  Le 30-06-2010 à 21:17 cms

Il manquait la partie gauche du schéma...

La réponse est dans mon message de 18:48



Sujet : EBC41 Nouveau De Adams  Le 30-06-2010 à 21:37 sta

    Merci, à 18:55 je n'ai pas encore vu votre message de 18:48 .


Sujet : EBC41 Nouveau De guy F6ctp  Le 30-06-2010 à 22:25 sta

    Vous habitez Genève au lac on ne se presse pas

    D'accord je suis loin [:Hi:][:!!:][:Hi:]
