| Sujet : Ampli TC Nouveau | De FLO13 Le 26-07-2010 à 23:33 sta |
|
Bonsoir,
Récemment, j'ai créé un petit ampli TC pour un PU mais je rencontre quelques difficultées![[:ouin:]](s10.gif)
On entend un bourdonnement au fond du HP mais j'ai beau injecter une source BF, rien mis a part le bourdonnement, quelqu'un pourrait'il m'aider svp?
Données techniques:
Tube: UCL82
Tension d'alimentation: 110-115V

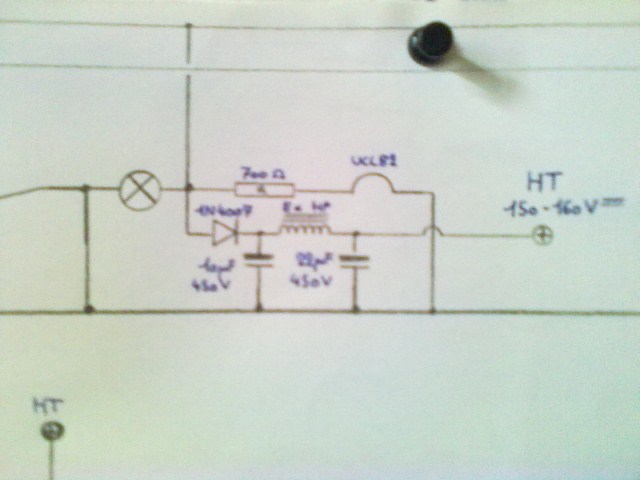

HT: redressement par diode Silicium a partir du secteur 110V (150-160Vdc environ)

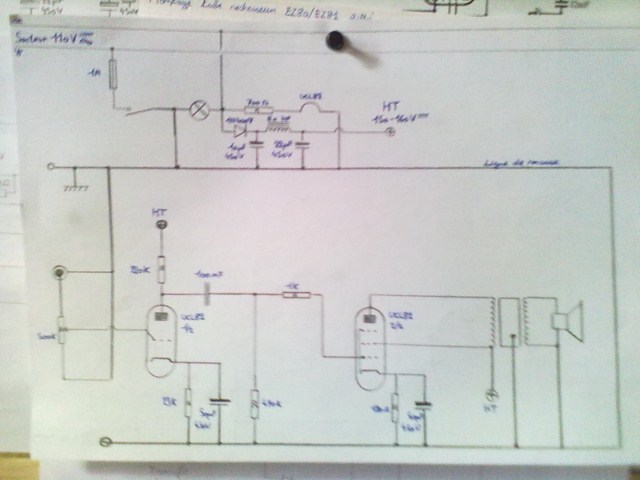

Ci-contre, je joins le schéma que j'ai utilisé
Merci d'avance pour vôtre aide
Flo![[:Hi:]](s12.gif)

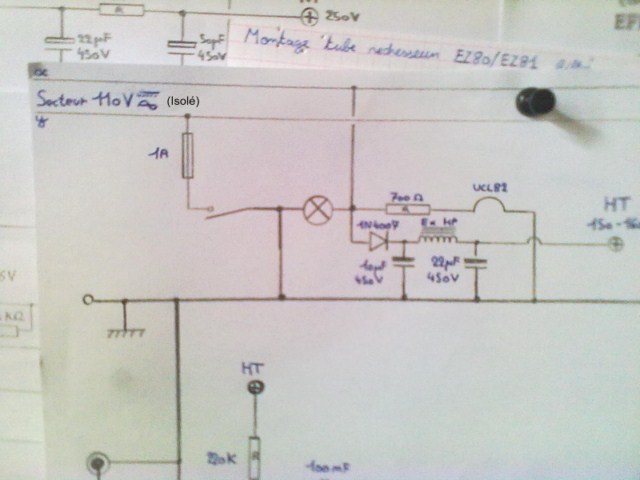

PS/ Le 110V utilisé dans l'ampli est isolé du secteur par un transfo d'isolement, j'ai fait un ampli TC car je n'avais pas de transfo d'alim (j'ai fait avec ce que j'avais)
| |
|
| Sujet : Ampli TC Nouveau | De normand Le 27-07-2010 à 00:11 sta |
|
Bonsoir .
Attention dans la cathode de la triode , resistance 2,2 k (2200) ohms .
Semblerait monté une 22 k .
sinon OK . (apparement)
Bonne soirée
A
|
|
| Sujet : Ampli TC Nouveau | De FLO13 Le 27-07-2010 à 01:13 sta |
|
oui, en effet j'ai monté une 22K (23K sur le schéma),je vais illico la remplacer par une 2.2K
Merci Normand
Bonne nuit
Flo
|
|
| Sujet : Ampli TC Nouveau | De Tontongé Le 29-07-2010 à 09:54 sta |
|
Si nous pouvions avoir une photo du câblage se serait mieux, attention à l'alimentation du filament, ne pas faire parcourir dans le châssis le courant de chauffage, essayes de mettre une résistance de 470ohms dans le circuit grille écran et un condensateur de 22µF 450V entre grille écran et masse.
Tontongé.
|
|
| Sujet : Ampli TC Nouveau | De radiolo Le 29-07-2010 à 10:13 sta |
|
Bonjour,
Pour le bourdonnement, si votre montage est comme sur le schema sans autre erreur que la 23K; c'est sans doute du a la commutation de la diode 1N4007 : mettre en serie avec la diode une R de 100 ohms et en // sur la diode une capa de 5000 a 10000 pF 450V service mini
Cela devrait calmer le bruit de commutation genere par les diodes modernes.
Amicalement
Radiolo
|
|
| Sujet : Ampli TC Nouveau | De adr66 Le 29-07-2010 à 12:33 sta |
|
Comment peut on encore monter des trucs aussi dangereux ??
|
|
| Sujet : Ampli TC Nouveau | De FLO13 Le 29-07-2010 à 12:55 sta |
|
Bonjour,
Merci pour vos réponses, je vais améliorer cela.
Hélas je n'est pas mon APN sur moi, mais il y aura des photos...
Nicolas m'a envoyé mon schéma modifié, la grille 2 de la finale va au + du deuxième chimique de filtrage et la HT du transfo se fait sur le second chimique de filtrage.
Depuis cela marche un peu mieux.
"Comment peut on encore monter des trucs aussi dangereux ??"
Ben tout simplement quand on a pas les moyens! (relisez mon premier post et vous comprendrez)
Flo
|
|
| Sujet : Ampli TC Nouveau | De Masterorion Le 29-07-2010 à 13:03 sta |
|
Qui ??? Moi ??? J'ai rien fait, nenon, c'est pô moi...
Sinon....
Et une coquille une.
Lire TS sur 1er chimique.
|
|
| Sujet : Ampli TC Nouveau | De FLO13 Le 29-07-2010 à 13:14 sta |
|
ah oui exact, TS sur le premier chimique et grille sur le deuxième, mes excuses...
Flo
|
|
| Sujet : Ampli TC Nouveau | De Gaet1001 Le 29-07-2010 à 13:35 sta |
|
Dis donc t'es matinal toi...
|
|
| Sujet : Ampli TC Nouveau | De Pierrot du 82 Le 29-07-2010 à 13:36 cms |
|  |
Yaka l'alimenter sur piles, il ronflera moins !
| |
|
|
| Sujet : Ampli TC Nouveau | De FLO13 Le 29-07-2010 à 14:00 sta |
|
Oui, j'ai pas dormi de la nuit
|
|
| Sujet : Ampli TC Nouveau | De FLO13 Le 29-07-2010 à 14:49 sta |
|
Une pile de 110Vcc, pas évident a faire
|
|
| Sujet : Ampli TC Nouveau | De Masterorion Le 29-07-2010 à 15:16 cms |
| |
Pas évident quand on n'est pas copain avec l'électricité...
| |
|
|
| Sujet : Ampli TC Nouveau | De FLO13 Le 29-07-2010 à 15:44 sta |
|
Bah et puis en attendant de trouver un transfo de poste, tant que sa marche...
Vous allez me dire, oui mais c'est dangereux: certes mais comment on faisait a l'époque? On se posait sur un tabouret en bois?
|
|
|
