| Sujet : quartz Nouveau | De jean-luc beulaygue Le 25-08-2010 à 20:13 sta |
|
bonsoir
je dois faire tailler un quartz par m.deloor, il me demande :
fréquence
série ou =
charge capacitive
mode fondamental ou harmonique
je dis :
fréquence 2255 Khz
=
charge capacitive, là je bug
fondamental
votre avis ?
par avance merci
c'est pour la partie 2° changement du récepteur de trafic à tubes que j'essaie de réaliser
avec beaucoup de retard
| |
|
| Sujet : quartz Nouveau | De F1EVJ Le 25-08-2010 à 20:25 sta |
|
Bonsoir Jean-Luc, la réponse est : fondamentale. Pour la capacité, un petit cv ajustable d'une trentaine de pf en série avec le quartz devrait aller.
73's Pierre
|
|
| Sujet : quartz Nouveau | De jean-luc beulaygue Le 25-08-2010 à 21:38 sta |
|
re
merci pierre, je n'avais pas de certitude pour la capa, je sais que cela tourné autour de 30pf donc tu confirme.
à 34 le quartz j'ai pas envie de me planter
|
|
| Sujet : quartz Nouveau | De adr66 Le 25-08-2010 à 22:23 sta |
|
Je serait toi j'en ferai tailler deux !!
Cette valeur me dis quelques chose....., la valeur de la MF c'est quoi ??
Les bobinages sont fait ??
|
|
| Sujet : quartz Nouveau | De jean-luc beulaygue Le 25-08-2010 à 22:27 sta |
|
1800 khz, c'est un transfo miller que j'ai eu par ebay au us
je sui en train de fabriquer un ampli mf 455 khz pour pouvoir mettre au point le bloc de bobinage?
1°changement 1800
2°changement 455
pour la réception blu je verrais par la suite d'apdapter un filtre mécanique que je posséde déja.
cela fait 3 ans que je suis sur ce projet, j'ai réalisé d'autre choses entre temps
|
|
| Sujet : quartz Nouveau | De adr66 Le 25-08-2010 à 23:23 sta |
|
Et moi j'en ai fait deux !!!
je viens de regarder dans mon stock, je n'ai pas cette valeur !
A l'époque pour le premier j'avais été obligé de retaille un 1655khz sur les deux faces pour l'amenner à 1680khz, j'en avais fait deux en fait, ils fonctionnent toujour parfaitement !!
Mon dernier récepteur double changement de fréquence en fonctionnement, une seule bande de 3,5 à 3,8mhz, BFO séparé, alimentation séparée + ampli 6V6, première mf 1600khz, deuxième 80khz, le fonctionnement est excellent !!
La vidéo n'est pas très bonne mais c'est déjà pas mal pour un début sur Youtube :
http://www.youtube.com/watch?v=KzetF0NzZgo
Sur cette deuxième vidéo tu va rire au début car le récepteur chauffe !!
http://www.youtube.com/watch?v=lPrYzuYtMTY&feature=related
|
|
| Sujet : quartz Nouveau | De adr66 Le 25-08-2010 à 23:27 sta |
|
|
|
| Sujet : quartz Nouveau | De adr66 Le 25-08-2010 à 23:30 sta |
|
|
|
| Sujet : quartz Nouveau | De Pierrot du 82 Le 26-08-2010 à 02:12 cms |
|  |
L'oscillateur est en mode série, puisque le quartz est en série dans la boucle de réaction.
En cas de doute, donner le schéma de l'oscillateur au tailleur de quartz.
| |
|
|
| Sujet : quartz Nouveau | De Louis Le 27-08-2010 à 09:01 sta |
|
Bonjour
Auriez vous une adresse ou l on peut demander a tailler des quartz et une idee du cout .
A bientot
Louis
|
|
| Sujet : quartz Nouveau | De quartz5 Le 27-08-2010 à 09:08 sta |
|
Bonjour Jean-luc
le mieux serait d'envoyer le schéma
avec la commande
cet une maison suffisament ancienne pour avoir connue
les lampes.
sinon, j'ai peut etre ce que vous cherché!!
amitié
Jacques.
|
|
| Sujet : quartz Nouveau | De Jacques Flamand Le 27-08-2010 à 09:57 sta |
|
Bonjour,
Lorsque que vous commandez un quartz chez Mr Deloor, toujours lui fournir le schéma du circuit dans lequel le quartz sera monté, ainsi que la valeur des composants; il fera de son mieux pour tailler le quartz au plus juste.
Ne pas oublier d'indiquer également le type de boîtier et également la température de fonctionnement du quartz ! Précision souvent oubliée.
Pour information, Mr Deloor est le fils du fondateur du Réseau Belge.
Jacques
|
|
| Sujet : quartz Nouveau | De adr66 Le 27-08-2010 à 11:23 sta |
|

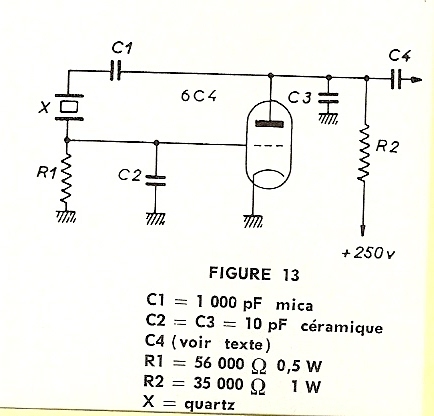

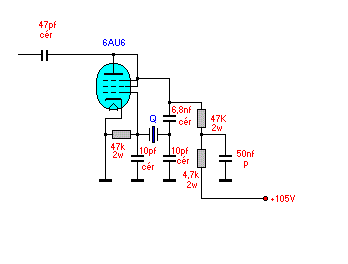

Pourquoi pas ce schéma Jean Luc :
| |
|
|
