| Sujet : Remise en état Radio Nouveau | De Waghh Le 05-09-2010 à 16:20 sta |
|

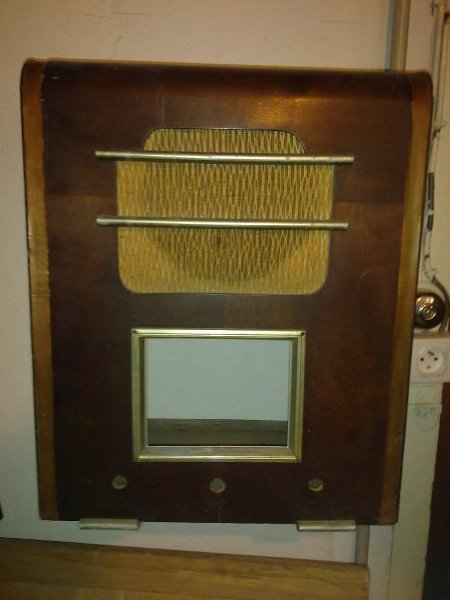

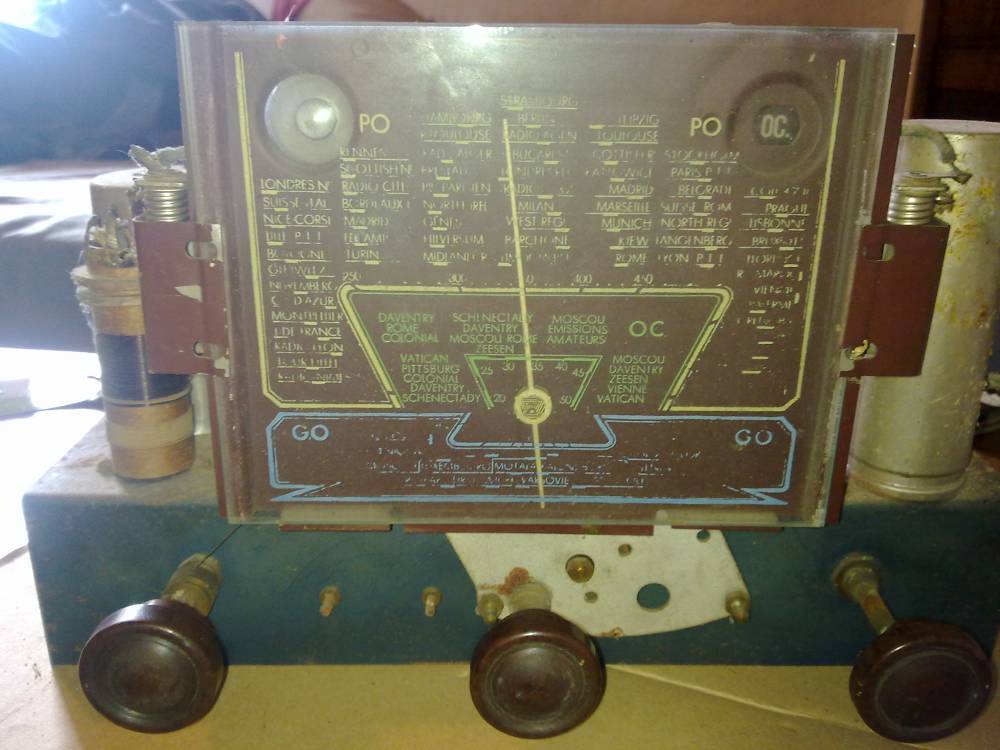

Bonjours tout le monde j'ai trouver cette radio dans mon grenier et j'aimerais bien la remettre en état de fonctionnement.Si vous auriez des infos à me filer dessus et comment si prendre pour la rénover je suis preneur.J'ai quelques connaissances en électronique mais aucunes dans les lampes.J'ai remarquer qu'il manquer un composent à droite.Je vous joins ses photos.
Merci par avance.
| |
|
| Sujet : Remise en état Radio Nouveau | De Totolagalène Le 05-09-2010 à 16:29 sta |
|
Il manque sûrement le tube 6E8.
|
|
| Sujet : Remise en état Radio Nouveau | De Totolagalène Le 05-09-2010 à 16:30 sta |
|
Je n'ai rie dit: je n'avais pas vu celui derrière en haut à droite.
|
|
| Sujet : Remise en état Radio Nouveau | De Totolagalène Le 05-09-2010 à 16:38 sta |
|

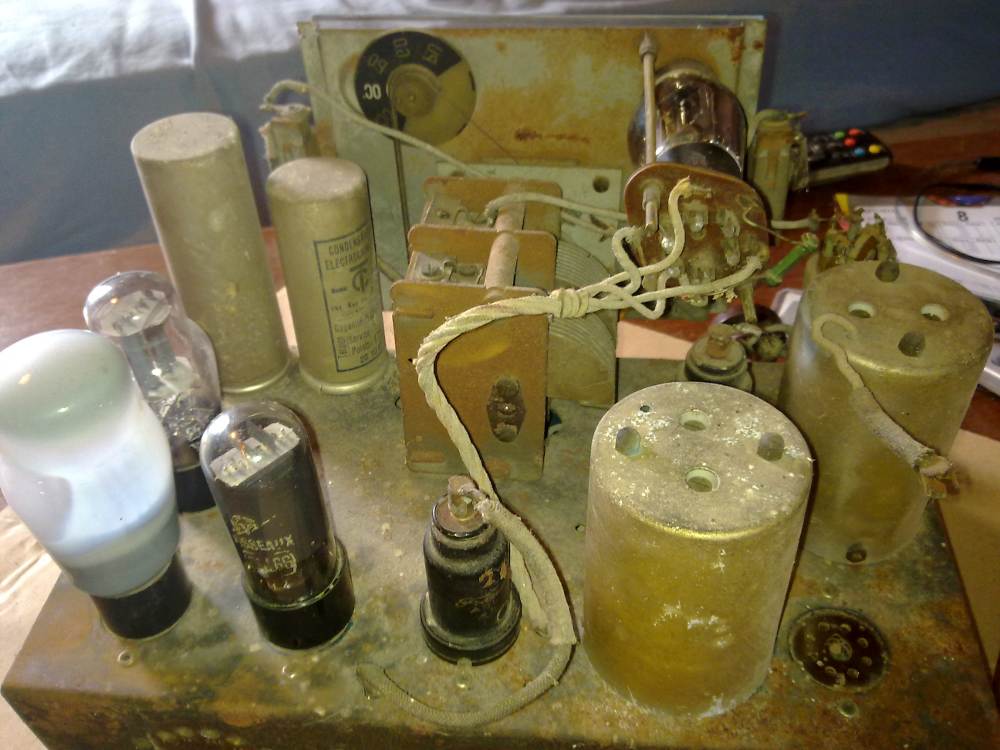

Ce pourrait bien être 6E8 (en haut à droite), 6K7 (manquante), 6Q7, 6V6 (celle qui est toute blanche =foutue) et 5Y3GB. Je me demande ce que vient faire là celle qui ressemble à une 6J6.
Quels sont les tubes dont vous pouvez lire la référence?
![[:Hi:]](s12.gif)
|
|
| Sujet : Remise en état Radio Nouveau | De Waghh Le 05-09-2010 à 17:05 sta |
|
je vous donne les références que j'ai pu lire.
| |
|
| Sujet : Remise en état Radio Nouveau | De Totolagalène Le 05-09-2010 à 17:17 sta |
|

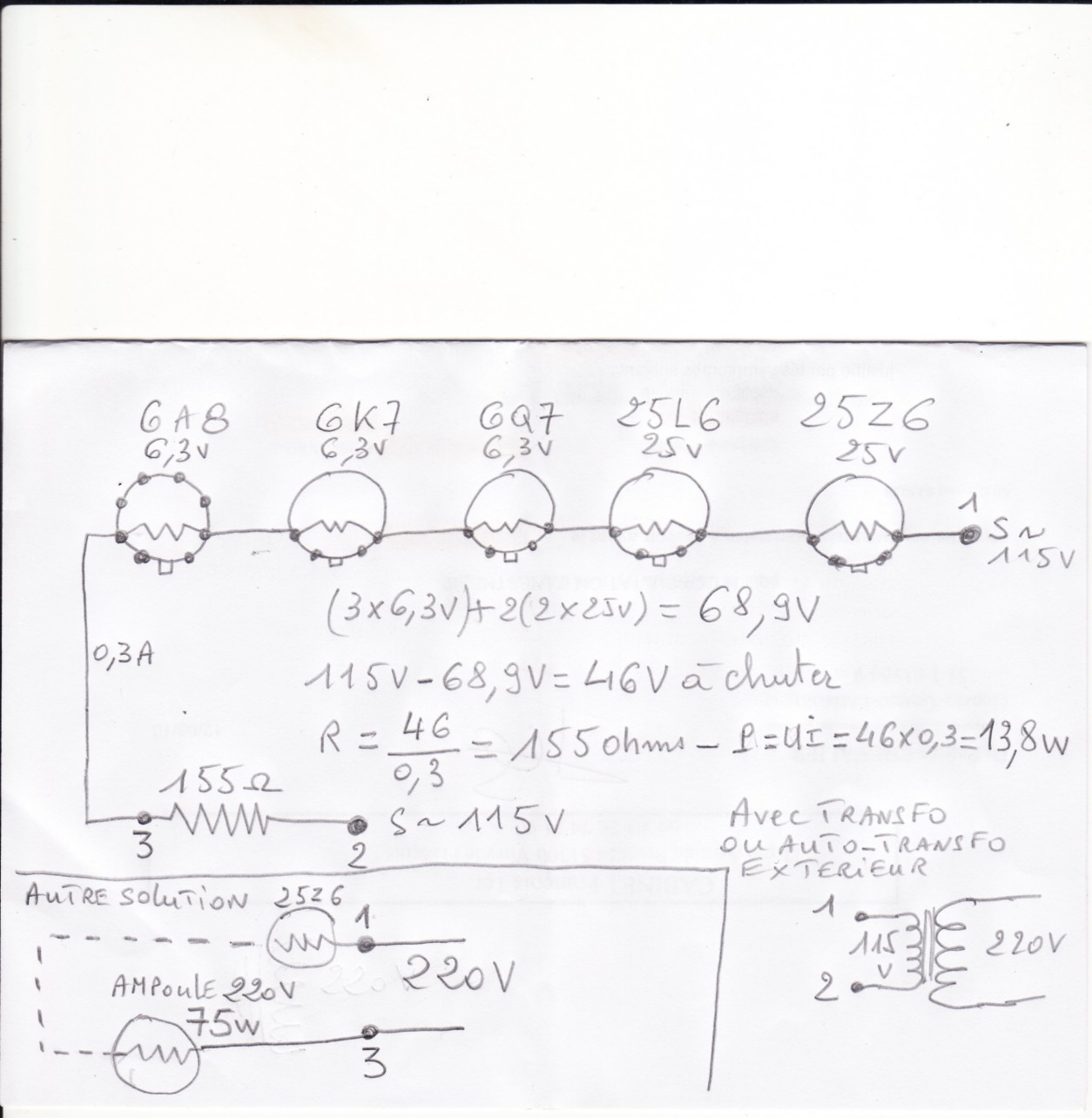

Ah oui, c'est un "tous courants" (pas de transfo), alors:
6A8, 6K7 (manquante), 6Q7, 25L6 , 25Z5 (ou 25Z6) et la blanche foutue la régulatrice.
|
|
| Sujet : Remise en état Radio Nouveau | De Waghh Le 05-09-2010 à 17:43 cms |
|  |
Merci où je pourrais trouver ses tubes 6K7 et 6V6?
| |
|
|
| Sujet : Remise en état Radio Nouveau | De Phil Le 05-09-2010 à 17:43 sta |
|
Tiens encore un poste en lévitation !
Comme d'habitude il faut commencer par un peu de lecture.
|
|
| Sujet : Remise en état Radio Nouveau | De Pierrot du 82 Le 05-09-2010 à 17:52 cms |
| |
De plus comme c'est un tous-courants, il est peut-être en 110 V...
Gare aux doigts, le châssis métallique est relié au secteur !
| |
|
|
| Sujet : Remise en état Radio Nouveau | De hrh Le 05-09-2010 à 18:11 sta |
|
Bonjour,
Sur une photo il me semble voir un repartiteur de tension !
|
|
| Sujet : Remise en état Radio Nouveau | De Totolagalène Le 05-09-2010 à 18:21 sta |
|
Il n'y a pas de 6V6, celle que j'avais bêtement pris comme telle est la régulatrice: on peut s'en passer en remplaçant par une résistance.
Y'a du boulot!
|
|
| Sujet : Remise en état Radio Nouveau | De Totolagalène Le 05-09-2010 à 18:36 sta |
|

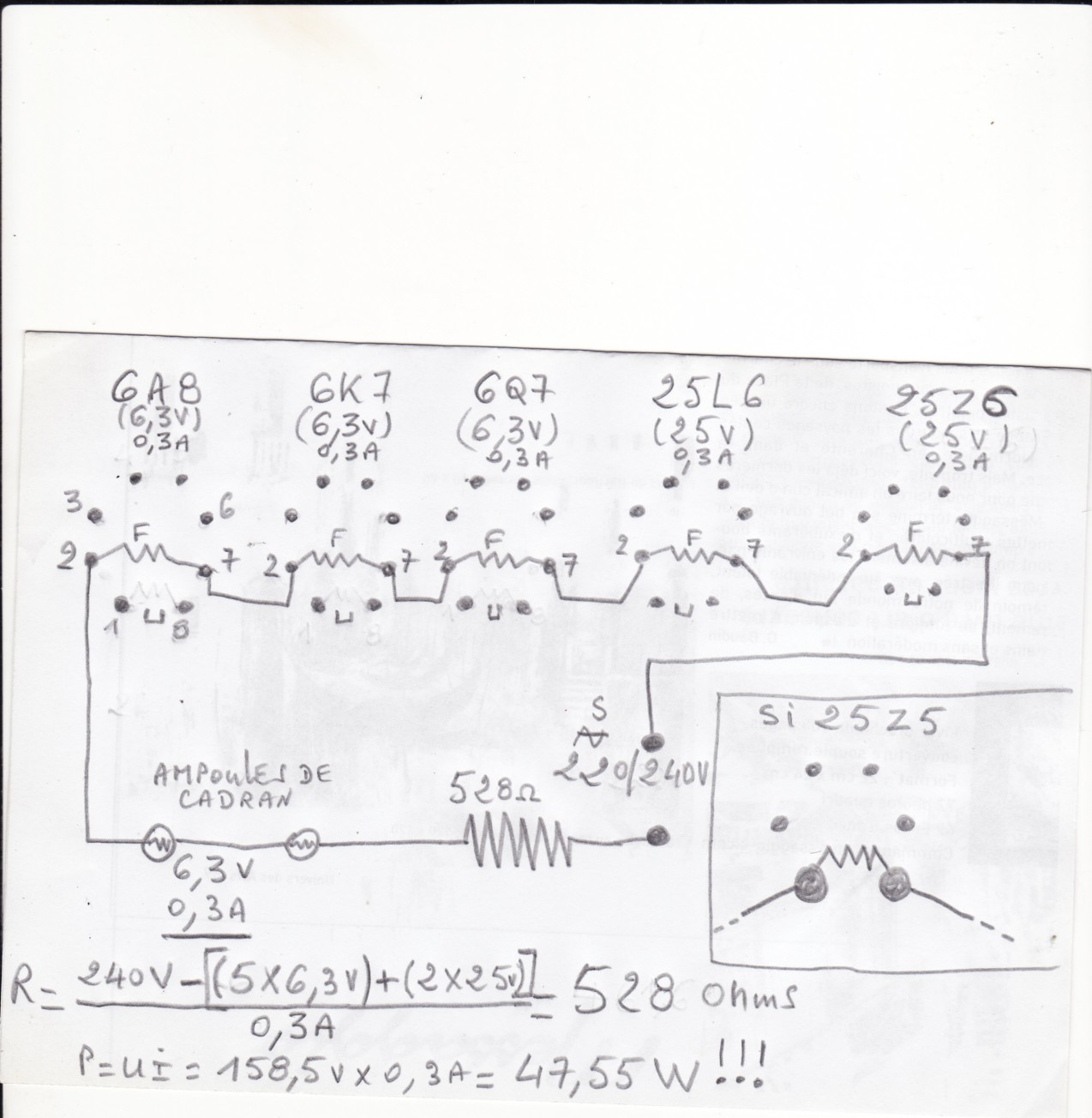

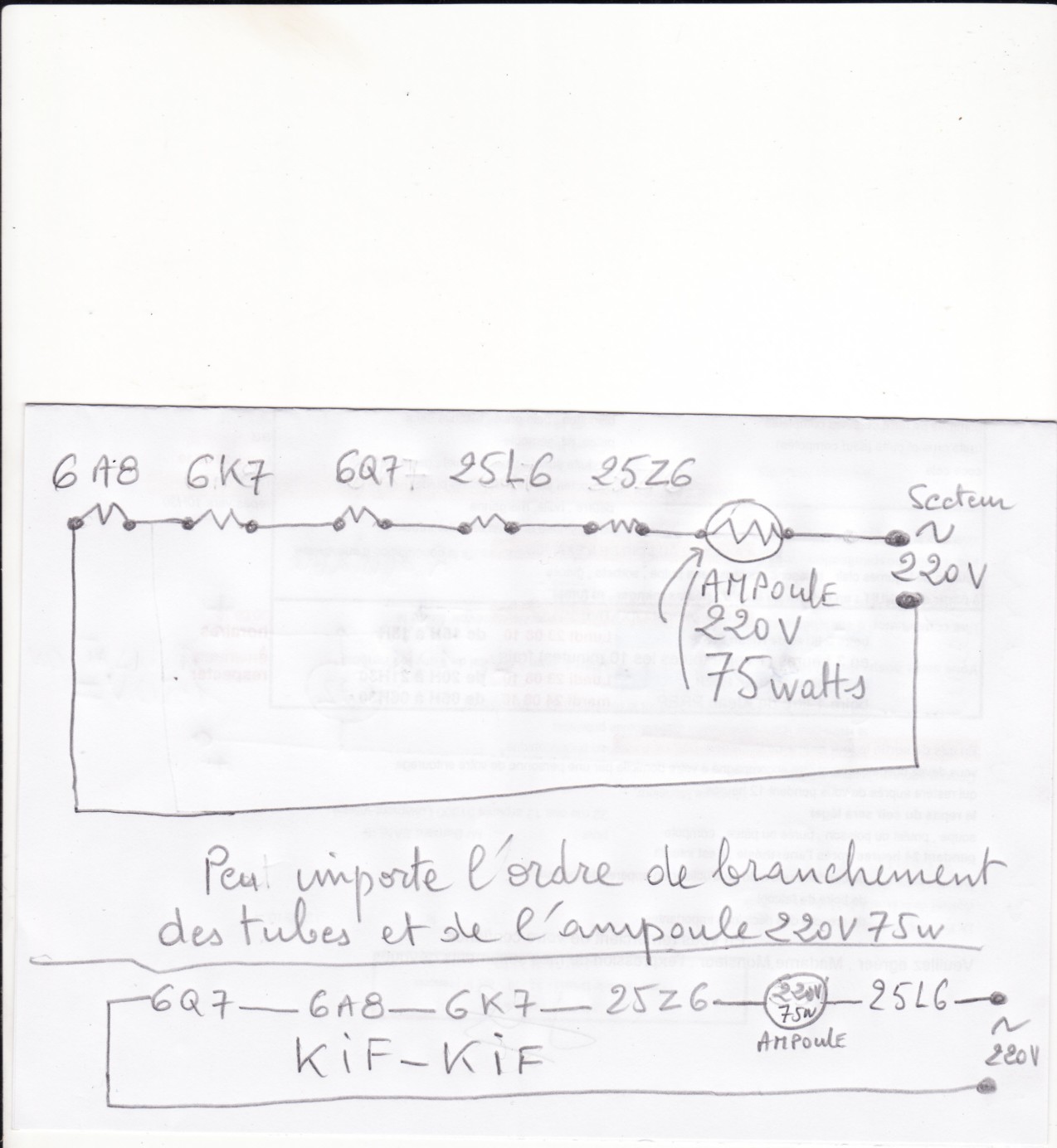

Vous pouvez commencer par vérifier si le filament de vos tubes est bon, avec un ohmètre.
>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>
| |
|
| Sujet : Remise en état Radio Nouveau | De waghh Le 05-09-2010 à 22:10 sta |
|
étan étudian je ne pourai testé les tubes que se weekend  .Sinon vous n'auriez pas une idée de quelle année elle date ou quelle model sela pourai ètre j'ai pu relever sur une pièce du chassi "despaux paris".
Merci pour votre aide
|
|
| Sujet : Remise en état Radio Nouveau | De Totolagalène Le 05-09-2010 à 22:16 sta |
|
Cet aspect là des vieux postes, c'est pas mon truc: seule la bidouille m'intéresse!
|
|
| Sujet : Remise en état Radio Nouveau | De Pierrot du 82 Le 05-09-2010 à 22:27 cms |
| |
Quelle date ?
Probablement 1936
Despaux est une marque...
| |
|
|
| Sujet : Pas de getter Nouveau | De slouptoouut Le 05-09-2010 à 22:49 sta |
|
Despaux est en ma conaissance une marque de condensateurs variables et de cadrans démulti qui vont avec (cette marque de CV et démulti a équipé de tres nombreux postes de marques tres diverses ...)
L'appareil doit dater d'entre 1936 et 1939 (avant 36, ce ne serait pas ce genre de lampes, apres 39 ça ne serait plus cette présentation)

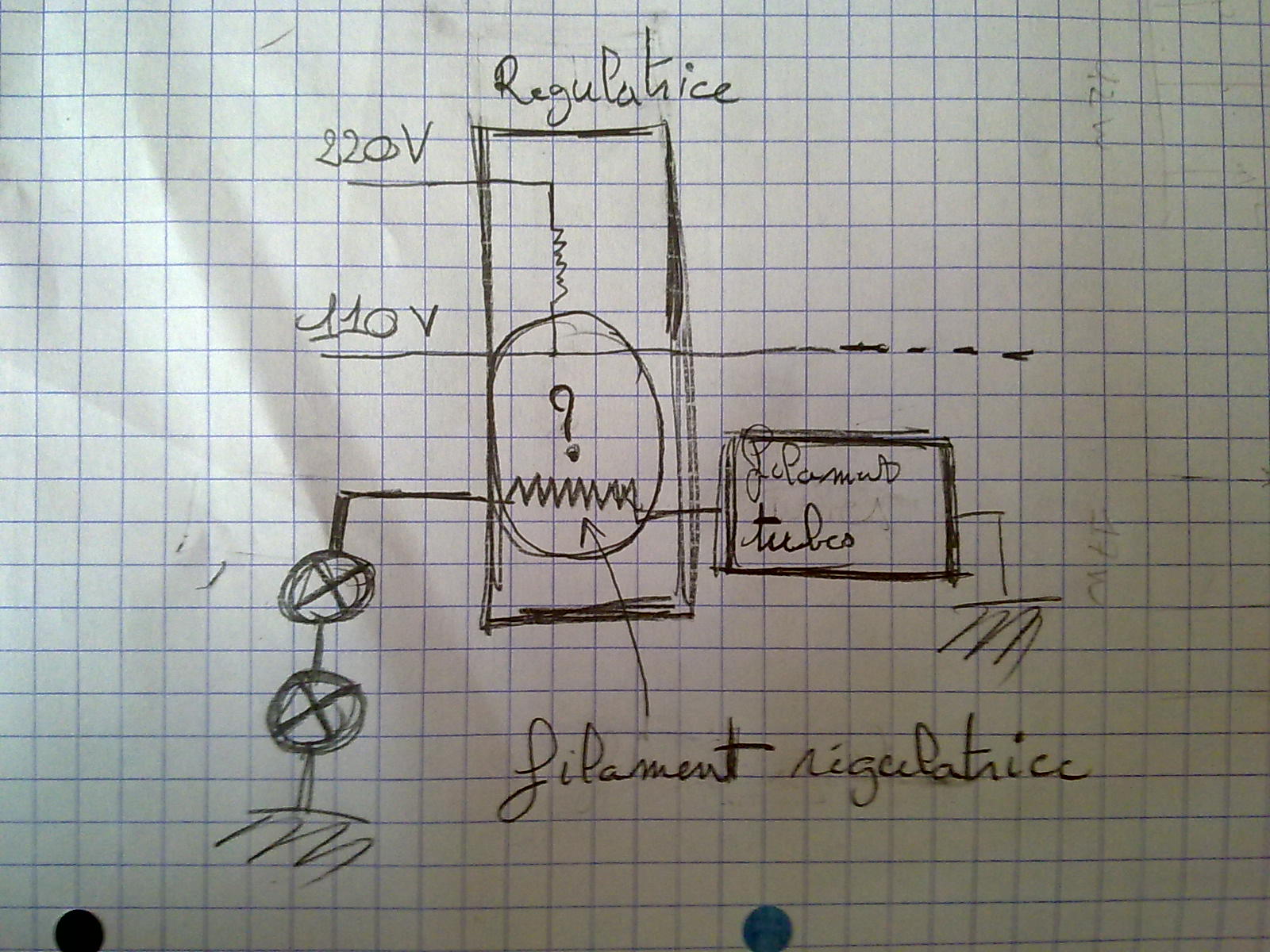

La lampe devenue blanchatre , si c'est une régulatrice, n'est pas forcément morte (contrairement aux autres lampes, le dépot blanchatre ne peut pas provenir du getter puisque les régulatrices de tous courants n'ont pas de getter !)
|
|
| Sujet : Pas de getter Nouveau | De waghh Le 07-09-2010 à 18:59 sta |
|
Bonjour je cherche pour racheter le tube 6k7 et j'aimerais savoir ou vous vous procurez les vôtres? merci.
|
|
| Sujet : Pas de getter Nouveau | De Phil Le 07-09-2010 à 19:14 sta |
|
Bonsoir,
La 6k7 ne doit pas être trop difficile à trouver, ne serait-ce que sur Ebay, où il y en a toujours et parfois à bon prix...
|
|
| Sujet : Pas de getter Nouveau | De waghh Le 07-09-2010 à 19:26 sta |
|
J'ai un autre problème j'ai des condensateurs papiers qui ont pris l'humidité et sont marqués 2.000V.CC. je dois le prendre comme 2v ou 2000v?
| |
|
| Sujet : Pas de getter Nouveau | De Phil Le 07-09-2010 à 19:35 sta |
|
|
|
| Sujet : Pas de getter Nouveau | De Totolagalène Le 07-09-2010 à 19:43 sta |
|
Des 400 Volts actuels neufs feront très bien l'affaire.
|
|
| Sujet : Pas de getter Nouveau | De waghh Le 07-09-2010 à 21:30 sta |
|
un 400v tout seul ou 5 en série?
|
|
| Sujet : Pas de getter Nouveau | De Pierrot du 82 Le 07-09-2010 à 21:47 cms |
| |
|
| Sujet : Pas de getter Nouveau | De Totolagalène Le 07-09-2010 à 21:50 sta |
|
Non un seul. A l'époque on ne savait pas faire des condos isolés 400 V qui ne fuyaient pas un peu, alors on faisait et mettait des 2000V qui ne fuyaient pas sous 250V (= tension de service dans les postes).
|
|
| Sujet : Pas de getter Nouveau | De Waghh Le 11-09-2010 à 19:00 sta |
|
Bonjour j'ai testé les filaments des lampes et toutes sont bonnes (inférieur à 50 ohm ) mais j'ai un doute sur une qui fait des bruit de fer quand je la bouge. J'ai aussi 2 condensateurs papier qui on leurs valeurs effacées.Donc j'aimerais savoir comment les retrouver.Je pensai faire un montage de charge d'un condensateur et retrouver sa valeur avec la constante de temps.Mais depuis le temps sa valeur a du être bien modifier.J'ai repris une parti du schéma de câblage si sa peu aider.
|
|
| Sujet : Pas de getter Nouveau | De fdevlos Le 11-09-2010 à 19:03 sta |
|
bonjour,
il y a une technique pour retrouver les valeurs effacée des condos papiers décrite ici à l'aide d'alcool (avec modération )
|
|
| Sujet : Pas de getter Nouveau | De Paul Le 11-09-2010 à 19:11 sta |
|
Au fait, comment se forme (et de quoi est formé) le dépôt blanchâtre dû a un tube qui a pris lair ?
|
|
| Sujet : Pas de getter Nouveau | De Totolagalène Le 11-09-2010 à 19:13 sta |
|
Si la combine de fdevlos ne marche pas, dîtes nous de façon précise entre quoi et quoi ils sont branchés et on vous dira quelle valeur mettre. (Un p'tit relevé de leur câblage par exemple)
|
|
| Sujet : Pas de getter Nouveau | De slouptoouut Le 11-09-2010 à 20:34 sta |
|
Bonjour,
Les tubes "de réception" ou "tubes B F " usuels sont fréquemment équipés d'un getter de petite taille, le plus souvent de forme circulaire (sur les tubes récents) ou rectangulaire (sur ceux plus anciens) , qui contient un métal spécial , avide d'oxygène, qui s'oxyde rapidement (en général du baryum )
Une fois le vide effectué et l'enveloppe étanchéifiée, le getter est chauffé à haute température a la fabrication (fréquemment par induction , en placant le tube entier a l'intérieur d'une grosse bobine , parcourue par de la HF et refroidie par eau) cette étape de fabrication est appellé le "flash" (le getter devient momentanément incandescent, lumineux, d'ou le nom de cette opération .
Ceci provoque l'évaporation du métal contenu par le getter. Le métal absorbe alors les gaz résiduels en créant dans la majorité des cas un dépôt de couleur argentée sur la paroi interne de l'ampoule en verre du tube.
Si une fuite se développe sur le tube, le dépôt disparaît par réaction avec l'oxygène, laissant par réaction chimique un dépôt blanc plus ou moins poudreux , on n'a plus de baryum mais un oxyde de baryum... Et c'est l'indice que la lampe est "pleine" (pleine d'air !) et inutilisable !
Les tubes spécialisés et les tubes de forte puissance, ainsi que certains nouveaux tubes , utilisent fréquemment des getters tres différents , plats , et ne présentant pas de dépot argenté . Ceux-ci sont de type «non-évaporables» mais nécessitent néanmoins d'être «activés», c'est-à-dire chauffés a des températures comprises entre 300 et 900 °C. Ce type de getter est toujours basé sur des alliages a base de zirconium ou de titane.
On trouve aussi ces nouveaux types de getter , qui absorbent les éventuelles traces d'oxygène de la lampe sans nuire a la diffusion de lumière (puisque ces getters ne laissent pas de dépot argenté ) dans les lampes d'éclairage à décharge actuelles (les anciennes lampes d'éclairage à décharge ont un getter au baryum , rond, comme les tubes de réception) au sodium haute pression et à iodures métalliques, lampes d'usage courant en éclairage public , et parfois utilisé par certains particuliers ...pour cultiver dans leur cave des plantes de la famille des cannabinoïdes !
sloup
|
|
| Sujet : Pas de getter Nouveau | De Totolagalène Le 11-09-2010 à 20:52 sta |
|
Merci Hern Doctor Sloup!
|
|
| Sujet : Pas de getter Nouveau | De Waghh Le 11-09-2010 à 22:36 sta |
|
je n'ai pas réussi a relever de valeur sur les deux condo je suis en trin de faire une parti du schéma sur Pc mais en attendant : le plus gros (environ 4cm de long sur 2cm de diamètre ) est brancher sur la patte 8 de du tube 25l6g qui est elle même relier a une masse l'outre extrémité est brancher à un transfo une inductance la patte 5 du 25l6g. le deuxième par d'une masse et va a la patte 1 qui est relier à la 8 par une résistance de 10Kohm.
|
|
| Sujet : Pas de getter Nouveau | De Totolagalène Le 11-09-2010 à 22:42 sta |
|
Cà démarre mal pour le premier! La broche 8 de la 25L6 est la cathode, elle ne peut pas être reliée à la fois à un condo et à la masse. Révisez votre copie jeune homme
|
|
| Sujet : Pas de getter Nouveau | De Pierrot du 82 Le 11-09-2010 à 22:45 cms |
| |

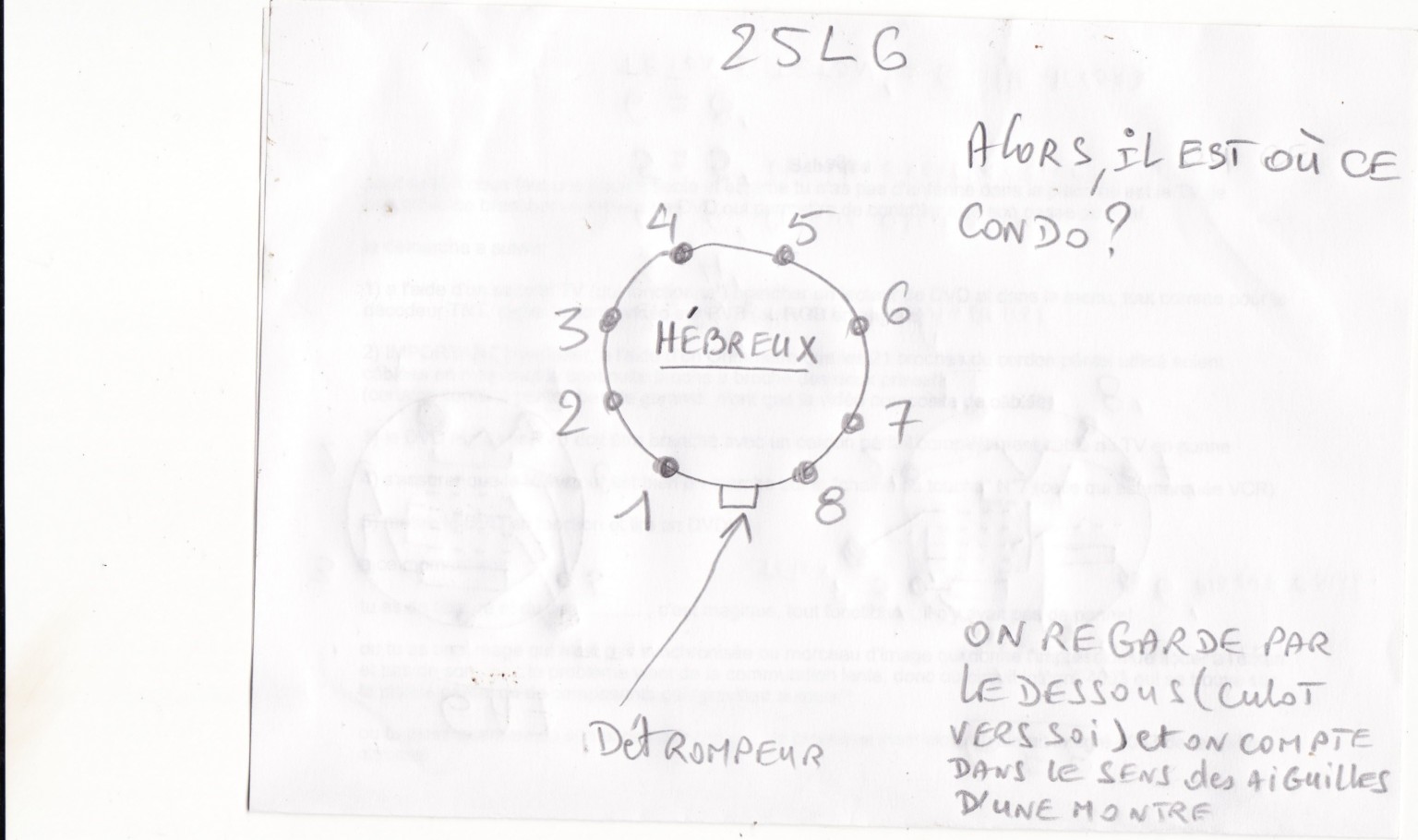

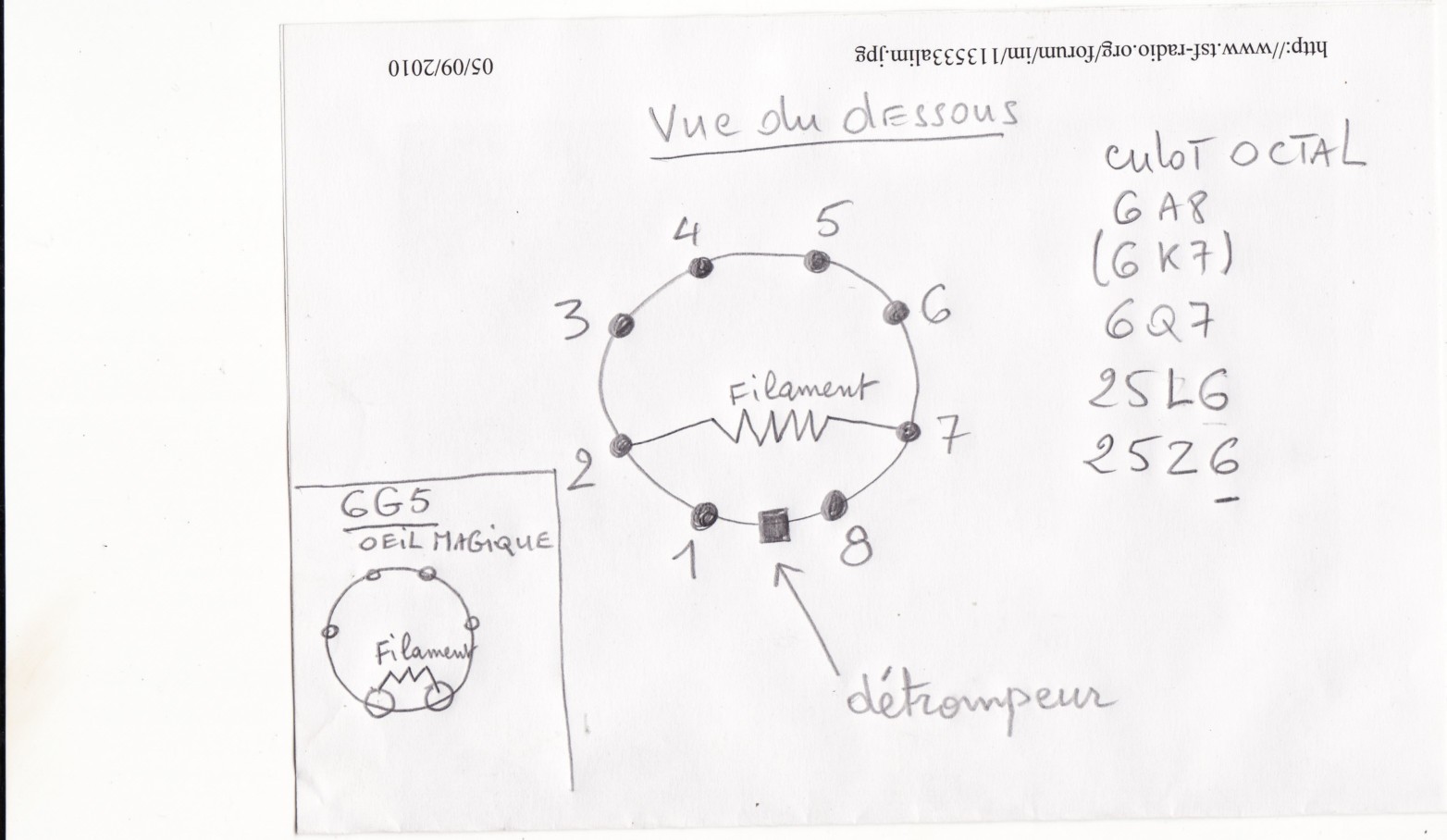

Les broches du tube se comptent dans le sens des aiguilles d'une montre, vue de dessous, côté soudures....
Voici le brochage du 25L6 :
| |
|
|
| Sujet : Pas de getter Nouveau | De Waghh Le 11-09-2010 à 22:57 sta |
|
comment se fait il que sur la connectique du tube j'ai se condo souder pour la patte 1 du tube ?
|
|
| Sujet : Pas de getter Nouveau | De Totolagalène Le 11-09-2010 à 23:03 sta |
|
Elle est pas belle ta photo Pierrot, tu devrais les prendre dehors, par exemple on ne voit pas où va la broche 3 (bien sûr je sais que c'est la plaque parceque Mr Gaudillat est avec moi). Attends je vais lui faire un crobard...
|
|
| Sujet : Pas de getter Nouveau | De Totolagalène Le 11-09-2010 à 23:11 sta |
|
là>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>
| |
|
| Sujet : Pas de getter Nouveau | De Totolagalène Le 11-09-2010 à 23:17 sta |
|
Excuses!>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>
| |
|
| Sujet : Pas de getter Nouveau | De Waghh Le 11-09-2010 à 23:25 sta |
|
|
|
| Sujet : Pas de getter Nouveau | De Totolagalène Le 11-09-2010 à 23:31 sta |
|
Entre Grille 2 (=Ecran) ou HT et masse. Alors mettre un 0,1µF isolé 400V = 100.000 pF = 100 nF.
Et le deuxième inconnu?
|
|
| Sujet : Pas de getter Nouveau | De Waghh Le 11-09-2010 à 23:32 sta |
|
entre la masse et la patte 8 du tube 6Q7
|
|
| Sujet : Pas de getter Nouveau | De Totolagalène Le 11-09-2010 à 23:41 sta |
|
Là ce ne doit pas être un condo "papier" mais un chimique polarisé ((c'est à dire avec un sens de branchement à respecter, le plus sur la patte 8 (cathode) et le moins à la masse)).
Mettre un condensateur chimique polarisé 47 µF ou plus isolé 25 volts (mini).
|
|
| Sujet : Pas de getter Nouveau | De Waghh Le 11-09-2010 à 23:49 sta |
|
pourtant quand je l'est démonté le diélectrique était en papier.merci pour votre aide
|
|
| Sujet : Pas de getter Nouveau | De Totolagalène Le 11-09-2010 à 23:59 sta |
|
Alors il y a peut-être un malentendu? Le diélectrique je m'en fous mais est-ce que ce condo a la même tronche que tous les autres condos dits "papier"?
|
|
| Sujet : Pas de getter Nouveau | De Waghh Le 12-09-2010 à 00:02 sta |
|

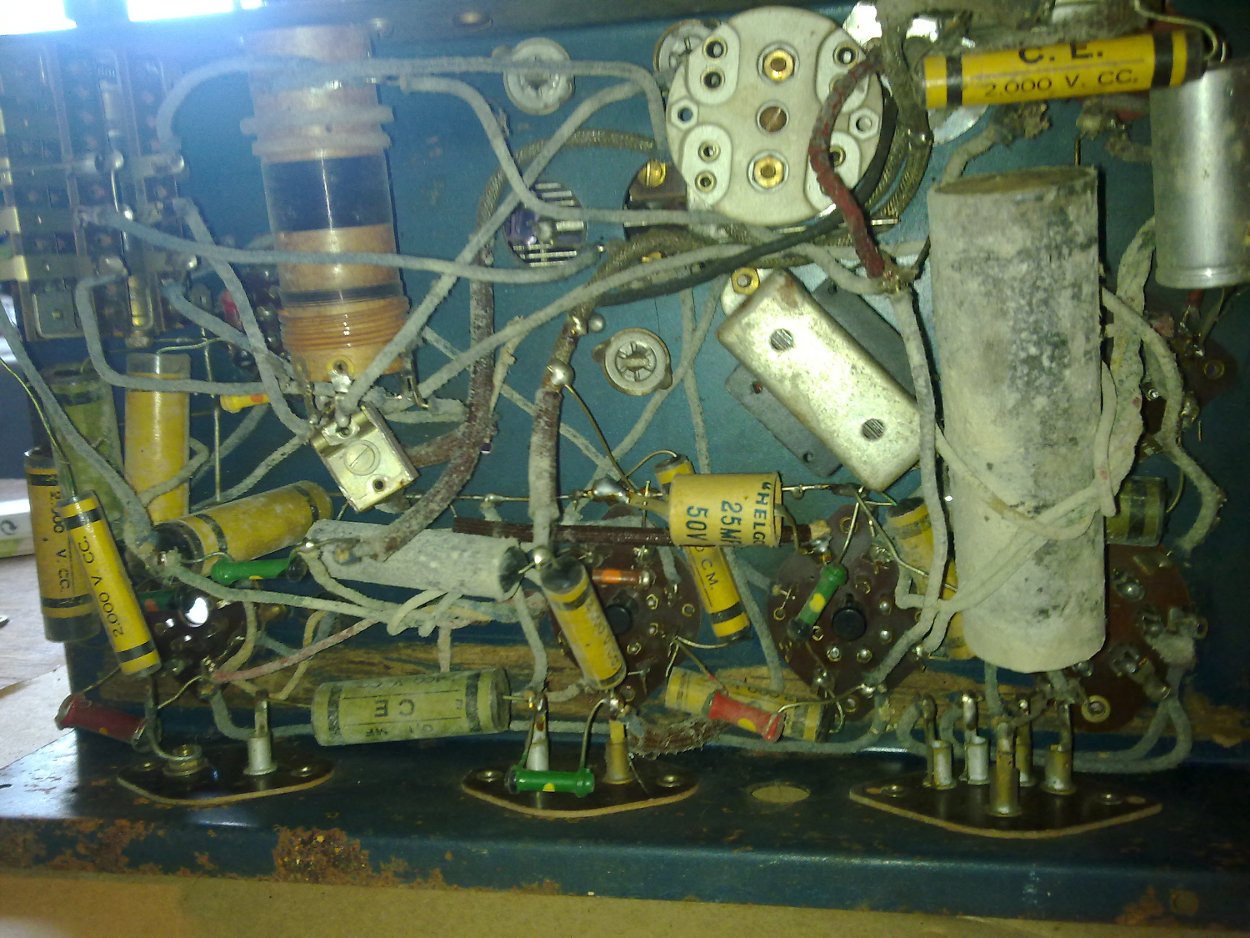

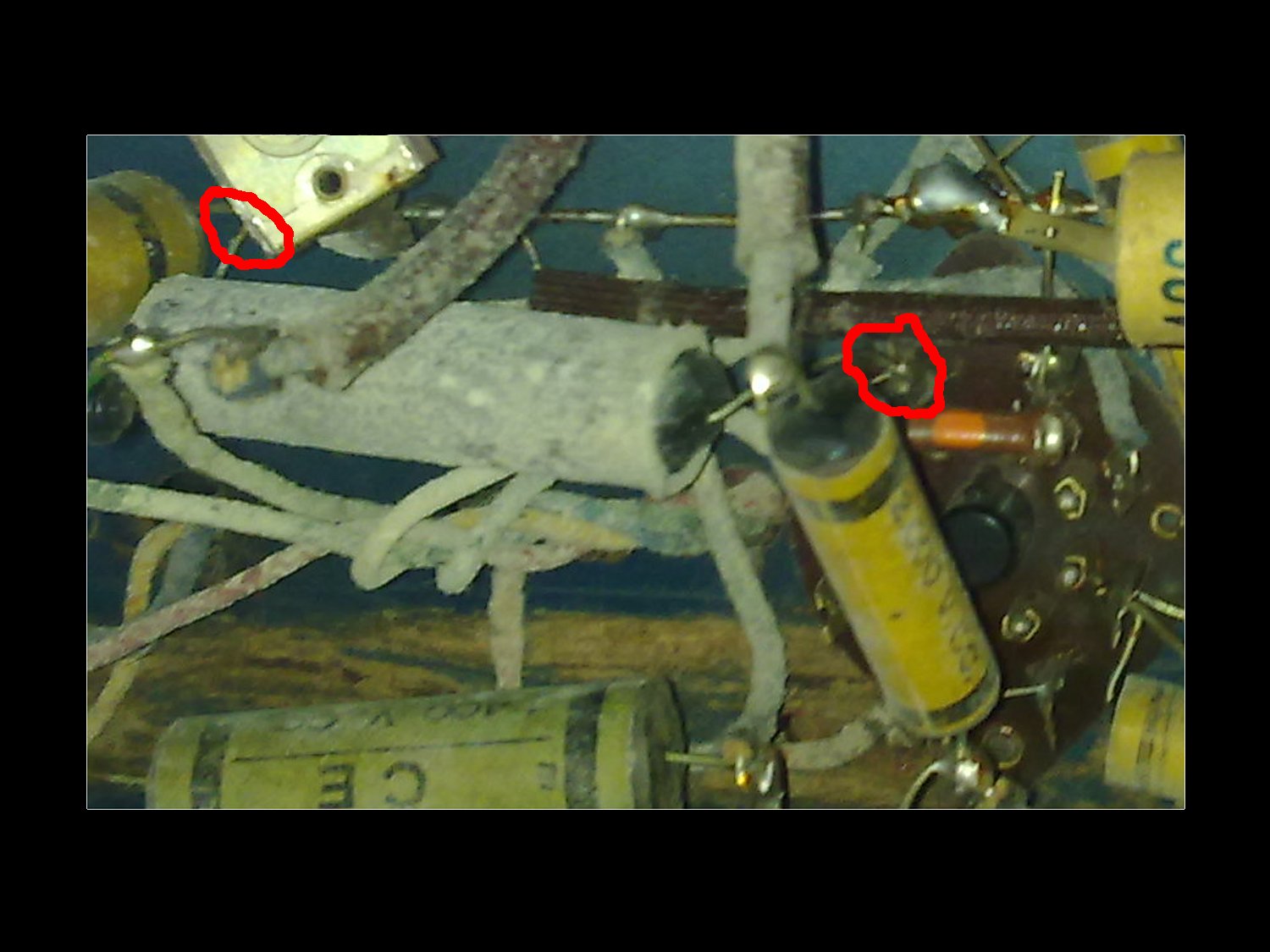

oui plutôt il y a une photo ou on vois les deux condo au 19eme post
|
|
| Sujet : Pas de getter Nouveau | De Totolagalène Le 12-09-2010 à 00:05 sta |
|
La photo c'est bien mais c'est lequel? Le gros vertical à droite?
|
|
| Sujet : Pas de getter Nouveau | De Waghh Le 12-09-2010 à 00:11 sta |
|
le gros vertical c'est le 1er celui qui est horizontal à droite c'est le 2eme
|
|
| Sujet : Pas de getter Nouveau | De Totolagalène Le 12-09-2010 à 00:18 sta |
|
Ouh là là çà se complique! L'énorme vertical à droite, de par sa taille c'est forcément un chimique polarisé mais il est branché entre quoi et quoi?
|
|
| Sujet : Pas de getter Nouveau | De Waghh Le 12-09-2010 à 00:31 sta |
|
sur la patte du haut:un transfo,
la connectique la patte 4 du 25l6 ,
un condensateur électrochimique de 50 microF et
un fil qui part vers le transfo du HP.
Sur la patte du bas: la connectique de la patte 1 du 25l6 ,
une résistance de 500k (qui va sur la patte 5 du 25l6),
un condo papier 10 000CM (qui va sur la patte 3 du 25l6),
un condo 0.1microF (qui va sur la patte 5 du 25Z6),
un fil qui vas sur la patte 1 du 25Z6 et
un fil qui part sur le transfo du HP
|
|
| Sujet : Pas de getter Nouveau | De Totolagalène Le 12-09-2010 à 00:38 sta |
|

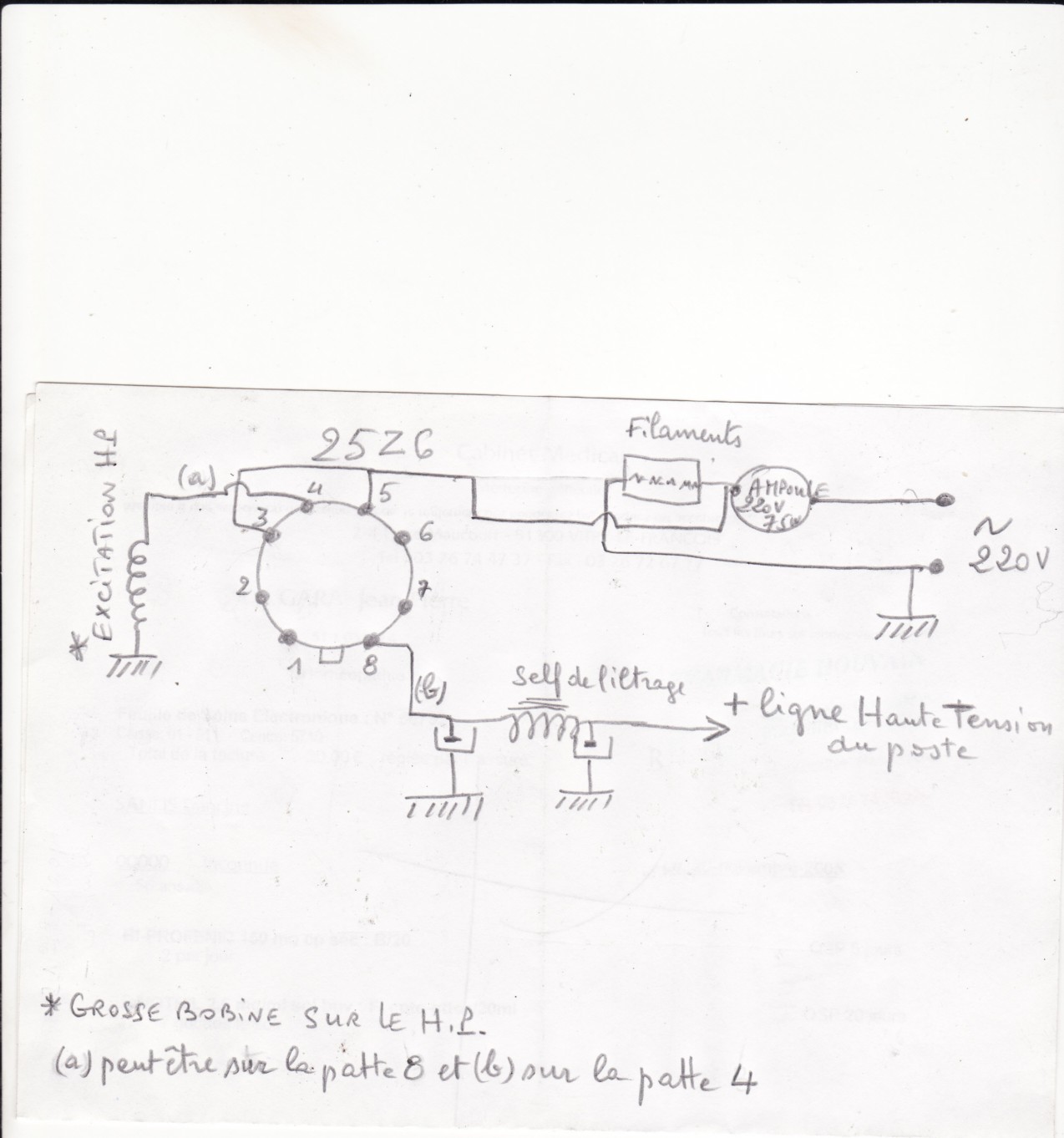

Oui alors ce gros condo vertical on n'en n'avait pas encore parlé, c'est un condensateur de filtrage (chimique polarisé), connaissez vous sa valeur?
|
|
| Sujet : Pas de getter Nouveau | De Totolagalène Le 12-09-2010 à 00:41 sta |
|
Je voudrais voir une photo du Haut Parleur par derrière.
Sur le châssis il y a 2 condensateurs (les 2 tubes en alu à gauche): est-ce que leurs connections ont été coupées? sur l'un ou sur l'autre ou sur les deux?
|
|
| Sujet : Pas de getter Nouveau | De Waghh Le 12-09-2010 à 00:42 sta |
|
non justement c'est un des deux que je recherche
|
|
| Sujet : Pas de getter Nouveau | De Totolagalène Le 12-09-2010 à 01:54 sta |
|
Jet de l'éponge au 14ème round
|
|
| Sujet : Pas de getter Nouveau | De Waghh Le 12-09-2010 à 01:59 sta |
|
merci quand même.Ou es-que je pourrai trouver la marque de la radio?
|
|
| Sujet : Pas de getter Nouveau | De Totolagalène Le 12-09-2010 à 02:18 sta |
|

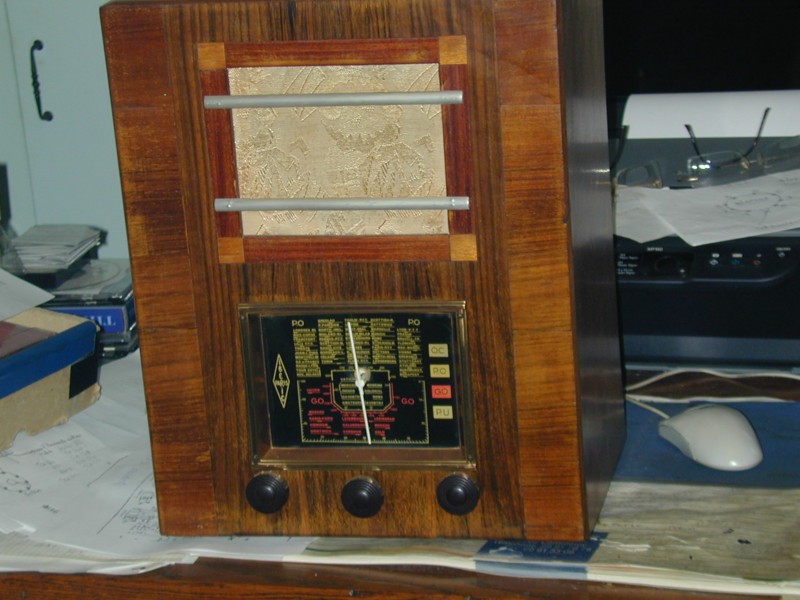

J'ai à peu près le même>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>
Tube final 43 au lieu de 25L6. La marque est IBERIC PARIS, mais je crois qu'ils ont mis la clef sous la porte depuis.
| |
|
| Sujet : Pas de getter Nouveau | De Totolagalène Le 12-09-2010 à 02:19 sta |
|

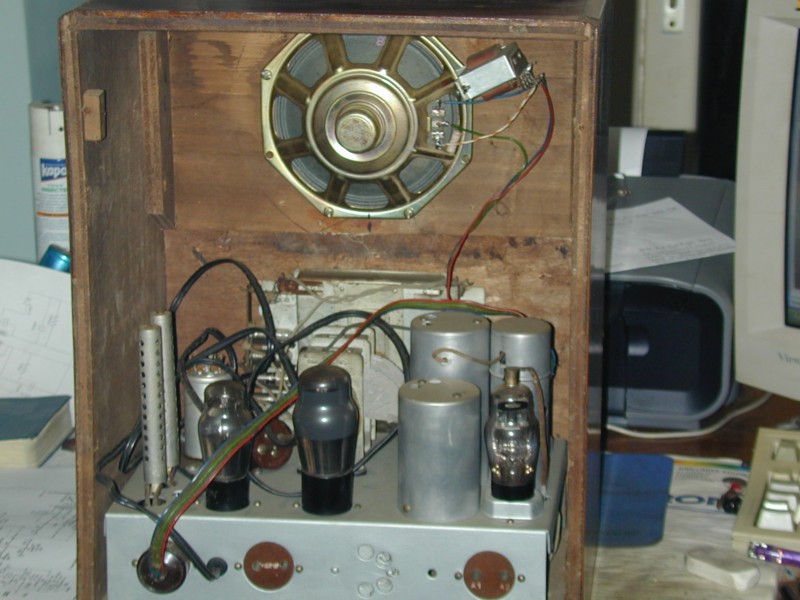

L'intérieur>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>
| |
|
| Sujet : Pas de getter Nouveau | De Waghh Le 12-09-2010 à 02:42 sta |
|
finalement pour la valeur des condensateur j'ai fait un racio avec la taille vu que la capasiter et à la surface des plaque donc a leur taille donc je me retrouve avec un 0.1MicroF et pour le gros 1.2microF
|
|
| Sujet : Pas de getter Nouveau | De Michel 87 Le 12-09-2010 à 09:39 sta |
|
Bonjour,
Sur la photo de l'intérieur du poste de Totolagalène, on voit, à gauche, deux tubes alu perforés.
Qu'est ce que c'est ? Des resistances chûtrices ?
|
|
| Sujet : Pas de getter Nouveau | De Totolagalène Le 12-09-2010 à 12:17 sta |
|
C'est cela même, "tous courants" 110 V uniquement.
|
|
| Sujet : Pas de getter Nouveau | De waghh Le 13-09-2010 à 10:49 sta |
|

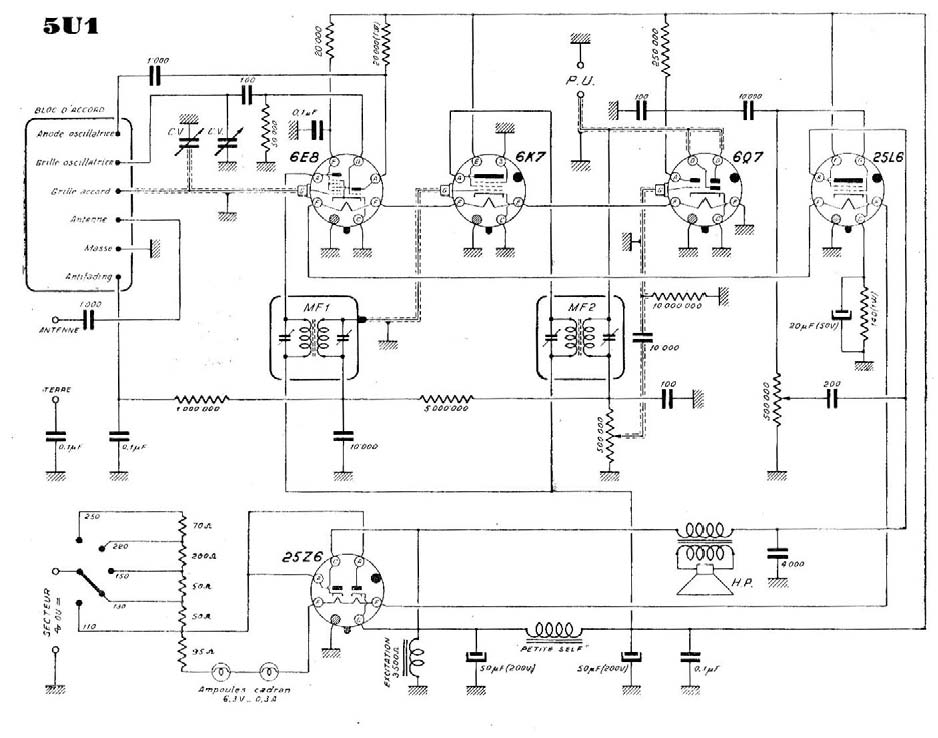

Bonjour j'ai trouver un schéma de récepteur radio à 5 tubes tous courant avec les même tube que le mien sauf que j'ai un tube de plus avec celui du cadran es-que je peu le suivre ou m'en inspirer ( schéma tirée de "Schémas de radiorécepteurs fascicule n°1" de L.Gaudillat)
|
|
| Sujet : Pas de getter Nouveau | De Pierrot du 82 Le 13-09-2010 à 14:12 cms |
| |
Le tube de cadran c'est l'oeil magique 6G5...
Quelle est la référence du schéma Gaudillat ?
Il faudrait recommencer à nous expliquer le problème des 2 condos...
Le plus gros soudé sur la broche n°4 du 25L6 est manifestement un chimique (10 ou 22 ou 47 microfarads haute tension) mais l'autre ?
| |
|
|
| Sujet : Pas de getter Nouveau | De waghh Le 13-09-2010 à 18:58 sta |
|
Le schéma est le 5U1 ou toutes les lampes coïncide sinon j'avais pensé au 1U6 mais je n'est pas de 6G5 mais une 6AF7 et pour le deuxième condo il se trouve entre la patte 8 de la 6Q7 et la masse et pour la grosse j'ai l’impression quelle est là pour augmenter la capa de 50µF qui est sur le chassie ( les deux sont en parallèle,potentielle "+" ensemble et leur potentielle "-" des deux sont à la masse).
| |
|
| Sujet : Pas de getter Nouveau | De Totolagalène Le 13-09-2010 à 19:54 sta |
|
Pour celui qui est entre la patte 8 de la 6Q7 et la masse, il faut mettre un chimique 47µF, isolé 25 V mini; attention au sens de branchemet: le + sur la patte 8 et le - à la masse.
Pour le gros il faut mettre un 50µF isolé 400 V en remplacement des 2 que vous avez trouvés en //.
|
|
| Sujet : Pas de getter Nouveau | De waghh Le 13-09-2010 à 20:47 sta |
|
donc pour le gros je le remet pas et je remplace juste le chimique qui était sur le chassie et je mes un 47µF pour le petit.Commen cela se fait t ' il qu'il est besoin de mètre un condo pour mètre à la masse . Et pour les capa de 50µF des 47µF suffise ou des 50µF ou plus (à se que j'ai compris se son des condo de lisage non?)sons obliger.
|
|
| Sujet : Pas de getter Nouveau | De slouptoouut Le 13-09-2010 à 20:56 sta |
|
On n'est pas à 3 µF près pour un condo de filtrage de 50 µF , et les tolérances sont souvent tres "laches" sur ce genre de condensateurs !
(en général +/- 20% de tolérance ... ou pour certains -10/+50% ...les 3 µF de différences sont bien en dessous des limites de ces tolérances !)
bref, que ce soit 33, 47, 50, 64, ou 68 µF , ça n'a pas d'importance , ça fonctionnera , évitez simplement de surdimensionner exagérément le filtrage si le redressement est réalisé par une valve (ne mettez pas des 100 ou 220 µF ! sinon, les appels de courant se produisant lorsque ces condos se chargent a la mise en route seront excessifs et cela risque de détruire la cathode de la valve )
sloup
|
|
| Sujet : Pas de getter Nouveau | De Totolagalène Le 13-09-2010 à 21:11 sta |
|
Il ne faut pas utiliser les chimiques qui sont sur le châssis car ils sont foutus. Il faut mettre des neufs: deux de 47 µF isolés 400V.
Oui il y a un côté du condensateur (47µF-25 volts) sur la patte 8 de la 6Q7 et l'autre côté à la masse (pour l'explication on verra çà plus tard...).
|
|
| Sujet : Pas de getter Nouveau | De waghh Le 13-09-2010 à 21:22 sta |
|
oui oui javais prévu de changer les condo chimiques aussi
merci pour votre aide est vos rapidité de vos réponse.
|
|
| Sujet : Pas de getter Nouveau | De Pierrot du 82 Le 13-09-2010 à 23:42 cms |
| |
C'est un tous-courants, Toto, ça m'étonnerait qu'il faille des 400 volts, mais qui peut le plus... peut le moins !
Donc je vous confirme les 2 valeurs qui vous on été données : 47 µF (c'est la valeur normalisée actuelle équivalente à 50 µF) haute tension et 47 µF - 25 volts.
J'ai regardé le schéma 5U1 et il doit avoir des petites variantes sur votre poste, il doit y avoir une résistance entre 6Q7-broche 8 et la masse...------------------------------->
| |
| |
|
| Sujet : Pas de getter Nouveau | De slouptoouut Le 14-09-2010 à 13:02 sta |
|
Oui, un chimique en 160 ou 200V suffirais ici et un 400V n'est pas nécessaire , mais attention:
Un montage "tous courants" , ou "pseudo tous courants" sans transformateur, n'est pas forcément synonyme d'une HT basse de 90 à 120V, il y a des cas particuliers ...
Il en existe dont l'alimentation est montée en doubleur de tension Latour, soit avec une valves à 2 cathodes isolés, soit avec deux valves séparés (dont la cathode de l'une est en série avec l'anode de l'autre ) la HT obtenue avec un tel montage peut atteindre (a vide) 2*racine de 2 fois la tension d'entrée (avec 127V AC , on peut avoir plus de 300V de HT ...bien qu'il n'y ait pas de transformateur) et dans ce cas là , pour avoir un peu de marge de sécuritée il faut des 400V
Ceci dit, je reconnais que les montages de poste radio sans transfo ...Mais avec une valve à 2 cathodes distinctes monté en doubleur, ou avec deux valves , sont rares !
Sloup
|
|
| Sujet : Pas de getter Nouveau | De Totolagalène Le 14-09-2010 à 13:53 sta |
|
C'est peut-être le cas de ce poste qui comporte une 25Z5 ou 25Z6, plus des condos papier d'origine isolés 2000 V, il vaut mieux assurer.
|
|
| Sujet : Pas de getter Nouveau | De waghh Le 14-09-2010 à 19:37 sta |
|
donc vous me conseiller de prendre du 400 v de toute façon entre 100v ou 400v le prix se diffère pas trop à se que j'ai vu.Vous acheter vos condensateur où car je suis aller sur un site de pièces d’électronique mais j'en avais pour 20 de frais de port que je trouve trop cher pour une commande de 15.
|
|
| Sujet : Pas de getter Nouveau | De Waghh Le 19-09-2010 à 17:40 sta |
|
j'aimerais savoir comment réparer le HP de la radio qui est bien éventrée ou si il y a la possibilité de le changer avec un récent.
|
|
| Sujet : Pas de getter Nouveau | De Paul Le 19-09-2010 à 17:49 sta |
|
Bah, vous pouvez le laisser pour le moment. Parce que pour le changer, faudra en trouver un d"époque !
|
|
| Sujet : Pas de getter Nouveau | De Paul Le 19-09-2010 à 17:50 sta |
|
Au pire, tentez de réparer avec du papier cigarette.
|
|
| Sujet : Pas de getter Nouveau | De Totolagalène Le 19-09-2010 à 18:30 sta |
|
Les déchirures n'empêchent pas le poste de fonctionner. Plus tard vous pourrez recoller avec de la colle néoprène et s'il manque des morceaux vous faites des rustines avec la membrane d'un autre HP.
|
|
| Sujet : Pas de getter Nouveau | De waghh Le 19-09-2010 à 21:46 sta |
|
dacor j'aiserai de le réparer alors. J'ai remarqué que l'hp à l'aire d'ètre à éléctroément et non à ément permanen comme les récent.
|
|
| Sujet : Pas de getter Nouveau | De Totolagalène Le 19-09-2010 à 21:58 sta |
|
Oui c'est un électro-aimant et la self qui aimante le barreau central sert aussi de self de filtrage.
|
|
| Sujet : Pas de getter Nouveau | De jackoe Le 20-09-2010 à 19:50 sta |
|
C'est mon ordi qui déconne ou bien l'aurtografe ![[:??:]](s11.gif)
|
|
| Sujet : Pas de getter Nouveau | De waghh Le 20-09-2010 à 22:02 sta |
|
Oui je m'excuse pour mon niveaux de français désastreux de plus je n'ai pas de correcteur d' orthographe avec mon téléphone portable c'est pour sa que mon dernier message est plus abominable que les autres.
|
|
| Sujet : Remise en état Radio Nouveau | De Pierrot du 82 Le 21-09-2010 à 00:06 cms |
| |
Il paraît qu'autrefois l'orthographe se corrigeait à la badine, en fait on corrigeait celui qui écrivait !
Mais si vous écrivez sur un clavier de téléphone, vous êtes pardonné...
| |
|
|
| Sujet : Remise en état Radio Nouveau | De Michel 87 Le 21-09-2010 à 09:17 sta |
|
Bonjour,
Je n'ai pas connu la badine, mais la règle alu, oui .
Peut-être plus moderne, mais pas plus efficace ![[:ouin:]](s10.gif)
|
|
| Sujet : Remise en état Radio Nouveau | De waghh Le 25-09-2010 à 14:21 sta |
|
bonjour tous le monde je viens de finir de changer tous mes condensateurs et je m'apprête à mètre mon poste sous tension et j’aimerai avoir 2 3 info qu'es que représente la prise noté PU et la prise de terre est la même que aujourd’hui?
|
|
| Sujet : Remise en état Radio Nouveau | De Totolagalène Le 25-09-2010 à 14:27 sta |
|
PU signifie pick-up, cette prise servait à brancher un tourne-disques (phonographe).
La prise de terre est autre chose, il doit y avoir une autre plaquette identique avec également 2 bornes; une pour Antenne, l'autre pour Terre . Brancher un fil de quelques mètres pour l'antenne et rien pour la terre.
|
|
| Sujet : Remise en état Radio Nouveau | De waghh Le 25-09-2010 à 14:29 sta |
|
|
|
| Sujet : Remise en état Radio Nouveau | De Florian (flo13) Le 25-09-2010 à 14:30 sta |
|
Bonjou,
La prise PU servait autrefois a brancher un pick-up ou phonographe.
En effet, la prise T correspond bien normalement a la terre (personnellement pour des raisons d'isolement je ne la branche jamais)
Cordialement
Flo
|
|
| Sujet : Remise en état Radio Nouveau | De Florian (flo13) Le 25-09-2010 à 14:31 sta |
|
Argh! Je me suis fait prendre de vitesse!
|
|
| Sujet : Remise en état Radio Nouveau | De waghh Le 25-09-2010 à 14:32 sta |
|
aussi si les lampes de cadran ne sont pas présente ès-se grave?
|
|
| Sujet : Remise en état Radio Nouveau | De Michel 87 Le 25-09-2010 à 14:35 sta |
|
Bonjour,
Florian est démasqué: le" argh ' trahit le fanatique de BD
|
|
| Sujet : Remise en état Radio Nouveau | De waghh Le 25-09-2010 à 15:21 sta |
|
personne ne peu me répondre?
|
|
| Sujet : Remise en état Radio Nouveau | De Paul Le 25-09-2010 à 15:28 sta |
|
Dans un tous courants comme le vôtre, comme ces loupiotes sont en série, l absence d une lampe ouvre le circuit... Il faut donc les mettre.
|
|
| Sujet : Remise en état Radio Nouveau | De waghh Le 25-09-2010 à 15:31 sta |
|
le problème c'est que je n'en est pas je pourrai les remplacé par des résistances ?
|
|
| Sujet : Remise en état Radio Nouveau | De Totolagalène Le 25-09-2010 à 15:40 sta |
|
Oui, par des résistances de 21 OHms ou un peu plus (4 watts).
|
|
| Sujet : Remise en état Radio Nouveau | De waghh Le 25-09-2010 à 15:48 sta |
|
miser je ne pourrai en avoir se week-end.Où je peu me procuré les lampes de cadran?
|
|
| Sujet : Remise en état Radio Nouveau | De Florian (flo13) Le 25-09-2010 à 15:52 sta |
|
"Florian est démasqué: le" argh ' trahit le fanatique de BD"
Par l'enfer!, Damned je suis démasqué!
L'habitude des Blake et Mortimer, Picsou magasine etc ... ^^
Flo
|
|
| Sujet : Remise en état Radio Nouveau | De waghh Le 25-09-2010 à 19:59 sta |
|
j'ai mi sous tension la radio mais rien ne se passe e soupçonne la régulatrice ou la 25z6 d’être morte (pas de tension sur les codon de lisage ) comment je pourrai les testé ?
|
|
| Sujet : Remise en état Radio Nouveau | De Masterorion Le 25-09-2010 à 20:03 sta |
|
La 25Z6 est une redresseuse. Ce n'est pas du tout la même chose qu'une régulatrice.
Il faudrait mesurer les différentes tensions...
Ensuite, il est d'usage de parler de condensateurs de filtrage.
Les termes employés sont précis, tout simplement pour éviter tout risque de confusion.
|
|
| Sujet : Remise en état Radio Nouveau | De waghh Le 25-09-2010 à 20:12 sta |
|
oui mais justement si la redresseuse est morte les condos ne peuvent pas se charger non?
|
|
| Sujet : Remise en état Radio Nouveau | De Masterorion Le 25-09-2010 à 20:21 sta |
|
|
|
| Sujet : Remise en état Radio Nouveau | De Pierrot du 82 Le 25-09-2010 à 22:34 cms |
| |
Oui mais les filaments s'allument-ils ?
Sinon, c'est peut-être à cause de l'absence des lampes de cadran !
| |
|
|
| Sujet : Remise en état Radio Nouveau | De Waghh Le 26-09-2010 à 15:07 sta |
|
ma régulatrice est morte je n'ai aucune tension sur la patte du 110v et aucune résistance entre les pattes 110v et 130v.On ma dit que je pouvais la remplacé par des résistances les quelles et de quelle puissance ?
|
|
| Sujet : Remise en état Radio Nouveau | De Totolagalène Le 26-09-2010 à 18:37 sta |
|
Voir>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>
Plutôt que de mettre une résistance (trop énorme), mettre une ampoule d'éclairage 220/240 V - 100 watts.
| |
|
| Sujet : Remise en état Radio Nouveau | De Pierrot du 82 Le 26-09-2010 à 19:30 cms |
| |
A incandescence ?
| |
|
|
| Sujet : Remise en état Radio Nouveau | De Totolagalène Le 26-09-2010 à 19:31 sta |
|
Oui ,bonne précision: une ampoule à filament
|
|
| Sujet : Remise en état Radio Nouveau | De Pierrot du 82 Le 26-09-2010 à 19:40 cms |
| |
Comment fais-tu pour préconiser une 100 W plutôt qu'une 60 ou une 75 ?
Pourquoi pas une 110 V 60 W ?
| |
|
|
| Sujet : Remise en état Radio Nouveau | De Totolagalène Le 26-09-2010 à 21:12 sta |
|
Parce que j'ai fait un calcul bête avec P= U²/R et que c'est avec une 100W que la valeur de la résistance était la plus approchante. Je n'ai pas cherché avec une ampoule 110V car encore plus difficile à trouver.
|
|
| Sujet : Remise en état Radio Nouveau | De slouptoouut Le 26-09-2010 à 21:18 sta |
|
Certains postes étais , déja d'origine, doté d'une lampe d'éclairage a incandescence a filament de tungstène (lampe standard, culot B22 , la lampe d'éclairage domestique classique !) en 110 ...125V , en guise de résistance chutrice (si si ! et c'étais pas un bricolage)
Ces lampes, en 110 , ou même en 220 V, sont hélas en voie de disparition (ce sera du dommaine ...des collectionneurs d'ampoules d'éclairage, comme moi ...Un thème qui a de l'avenir !)
sloup
|
|
| Sujet : Remise en état Radio Nouveau | De Totolagalène Le 26-09-2010 à 21:34 sta |
|
Mon premier bricolage à tubes (j'avais 13 ou 14 ans et rien d'autre): un ampli pour faire marcher un Pick-Up que mes soeurs m'avaient donné. J'avais bien un transfo avec la bonne tension filament pour alimenter la redresseuse (une 5Y3 je crois) mais je n'avais que 2 lampes BF à disposition, une (préampli) en 6,3V et l'autre (puissance) une "tous courants" Transco également (genre CBL1) et les 2 filaments ne consommant pas la même intensité.
Et bien j'avais déjà suivi les conseils de Sloup et étant né en connaissant les lois d'Ohm j'avais mis une résistance en // sur un filament et une ampoule déclairage en série sur le châssis, çà faisait lampe de chevet en même temps). Secteur 110V chez mes parents à l'époque.
|
|
| Sujet : Remise en état Radio Nouveau | De Pierrot du 82 Le 26-09-2010 à 22:02 cms |
| |
En ces temps-là Sloup n'était même pas né !
| |
|
|
| Sujet : Remise en état Radio Nouveau | De slouptoouut Le 26-09-2010 à 22:43 sta |
|
...Même pas en gestation en effet
|
|
| Sujet : Remise en état Radio Nouveau | De waghh Le 28-09-2010 à 19:04 sta |
|
le problème c'est que les filament des tubes ne sont en série avec ceux des lampes de cadran mais les deux extrémité sont relier à la masse.
| |
|
| Sujet : Remise en état Radio Nouveau | De waghh Le 28-09-2010 à 19:11 sta |
|
le problème c'est que les filaments des tubes sont reliés en série avec ceux des lampes de cadran mais les deux extrémité sont relier à la masse.(voir schéma)
|
|
| Sujet : Remise en état Radio Nouveau | De slouptoouut Le 28-09-2010 à 20:19 sta |
|
Bonjour,
certaines régulatrices ont des résistances chutrice a prises intermédiaires, avec 2 sorties distinctes , pour deux chaines, une pour les filaments des tubes eécepteurs , indispensable au fonctionnement ...et une autre pour les lampes de cadran , ou voyant , ou illumination d'indicateur d'accord à ombre , facultatif
(ceci permet d'éviter la panne complète d'un poste a cause d'une lampe d' éclairage ou un acessoire )
la consommation d'un tel montage est plus élevée , puisqu'on a un montage série-parallèle , mais il est plus fiable .
les deux chaines filaments se rebouclent, naturellement toute deux a la masse ...
sloup
|
|
| Sujet : Remise en état Radio Nouveau | De waghh Le 30-09-2010 à 15:34 sta |
|
comment savoir le courant qui alimente toute la radio sauf filament?
Car pour calculer la résistance il nous faut le courant Ur/I=R non? Pour les filament il leur faut 0.3A avec les tensions des doc on peut trouver la tension de la résistance lois des mailles donc la résistance .Mais pour l'alimentation 110v je ne vois pas comment faire.
|
|
| Sujet : Remise en état Radio Nouveau | De Totolagalène Le 30-09-2010 à 16:59 sta |
|
Je vous ai fait un schéma. Vous pouvez ne pas mettre de lampes de cadran.
En voici un autre>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>
A vous de vous débrouiller pour trouver un transfo extérieur (ou auto-transfo) 220/110 V
et une résistance de 155 Ohms environ pouvant supporter 14 watts, ou une ampoule d'éclairage à incandescence (= ampoule ordinaire à filament) 220/240V 75W.
| |
|
| Sujet : Remise en état Radio Nouveau | De waghh Le 30-09-2010 à 17:57 sta |
|
mon problème est pour le reste de l'alimentation (partir de la patte 3 et 5 de la 25z6 jusque au hp ) je suis obliger de prendre un transfo 220v/110v il n'y aurais pas moyen avec une résistance?
|
|
| Sujet : Remise en état Radio Nouveau | De Bombarde Le 30-09-2010 à 19:34 sta |
|
Bonsoir,
Je possède une feuille où il y a tous les types de lampes régulatrices qui sont en réalité des résistances sous vide.
Si ça vous intéresse faites moi signe
Cordialement
Bombarde
|
|
| Sujet : Remise en état Radio Nouveau | De guy F6ctp Le 30-09-2010 à 19:43 sta |
|
Comme dit TOTO avec la solution ampoule 220 pas de transfo et on a la lampe de chevet en plus.![[:!!:]](s17.gif)
Guy
|
|
| Sujet : Remise en état Radio Nouveau | De slouptoouut Le 30-09-2010 à 20:28 sta |
|
Oui, mais pour la lampe d'éclairage : il en faut à incandescence classique uniquement (celle à filament de tungstène sous argon+azote) et pas autre chose, ni LBC ou LFC (ces inepties de lampes fluo compactes bourrées d'une électronique générant de violents parasites radiophoniques ...mettre une des ces lampes a l'intérieur même d'un poste reviendrais à faire exprès de lacher des loups dans une bergerie !) ni même les standards halogène (leur coefficient de température est tres marqué et la variation de résistance pas du tout linéaire, et puis il s'avère que ces lampes halogène contiennent souvent un tas de trucs inutiles voire nuisibles ...)
Et le problème, c'est que trouver (et a fortiori retrouver en rechange) ces fameuses lampes à incandescence classiques devient pour le moins problématique (sauf si on a toute une collection, tout un stock, de lampes à incandescence !) ...depuis qu'on a eu l'idée , que je trouve aussi stupide que scandaleuse , des les prohiber et les retirer de la vente !
sloup
|
|
| Sujet : Remise en état Radio Nouveau | De waghh Le 30-09-2010 à 20:47 sta |
|
oui je veux bien cette fiche le problème c'est que j'ai aucune référence sur la régulatrice.
|
|
| Sujet : Remise en état Radio Nouveau | De waghh Le 30-09-2010 à 22:38 sta |
|
Je pose mon questionnement par schéma sa sera plus claire.
J'aimerai avoir des réponse sur les "?".
Oui je me douté bien que les lampes fluocompacte et autre à économie d'énergie ne ferais pas l'affaire.
| |
|
| Sujet : Remise en état Radio Nouveau | De Totolagalène Le 30-09-2010 à 22:57 sta |
|
Mais non! Vous reliez tous les filaments en série y compris l'ampoule de 220 V 75 W.>>
Vous pouvez relier les filaments dans n'importe quel ordre (çà doit d'ailleurs être déjà comme cela dans le poste), il suffit d'ajouter l'ampoule d'éclairage...
| |
|
| Sujet : Remise en état Radio Nouveau | De Totolagalène Le 30-09-2010 à 23:06 sta |
|
Encore>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>
| |
|
| Sujet : Remise en état Radio Nouveau | De waghh Le 30-09-2010 à 23:07 sta |
|
oui oui mais mon problème n'est pas l'alimentation des filaments mais l'alimentation du reste de la radio (HP,condo,bobine,plaque des tube ... tous le circuit à partir des pattes 3 et 5 de la 25z6 )
|
|
| Sujet : Remise en état Radio Nouveau | De slouptoouut Le 30-09-2010 à 23:11 sta |
|
Bonjour,
naon ! l'ordre dans lequel monter les filament a son importance !
Les tubes soumis a de forte tension cathode doivent être en tête de chaine , et ceux a faible tension en fin de chaine, la préampli BF devra avoir autant que possible un coté du filament a la masse, donc doit être la dernière de la chaine .
Ceci pour éviter de soumettre les tubes a des trop forte tension cathode filament ( Une tension cathode filament élevée peut, soit engendrer des ronflements ou parasites , soit claquer l'isolant dont est revétu le filament , avec le risque de voire un courant de défaut important parcourir le circuit cathode du tube en défaut , d'ou risque de destruction de sa cathode et de la résistance de polarisation qui y aboutit !)
sloup
|
|
| Sujet : Remise en état Radio Nouveau | De Totolagalène Le 30-09-2010 à 23:30 sta |
|

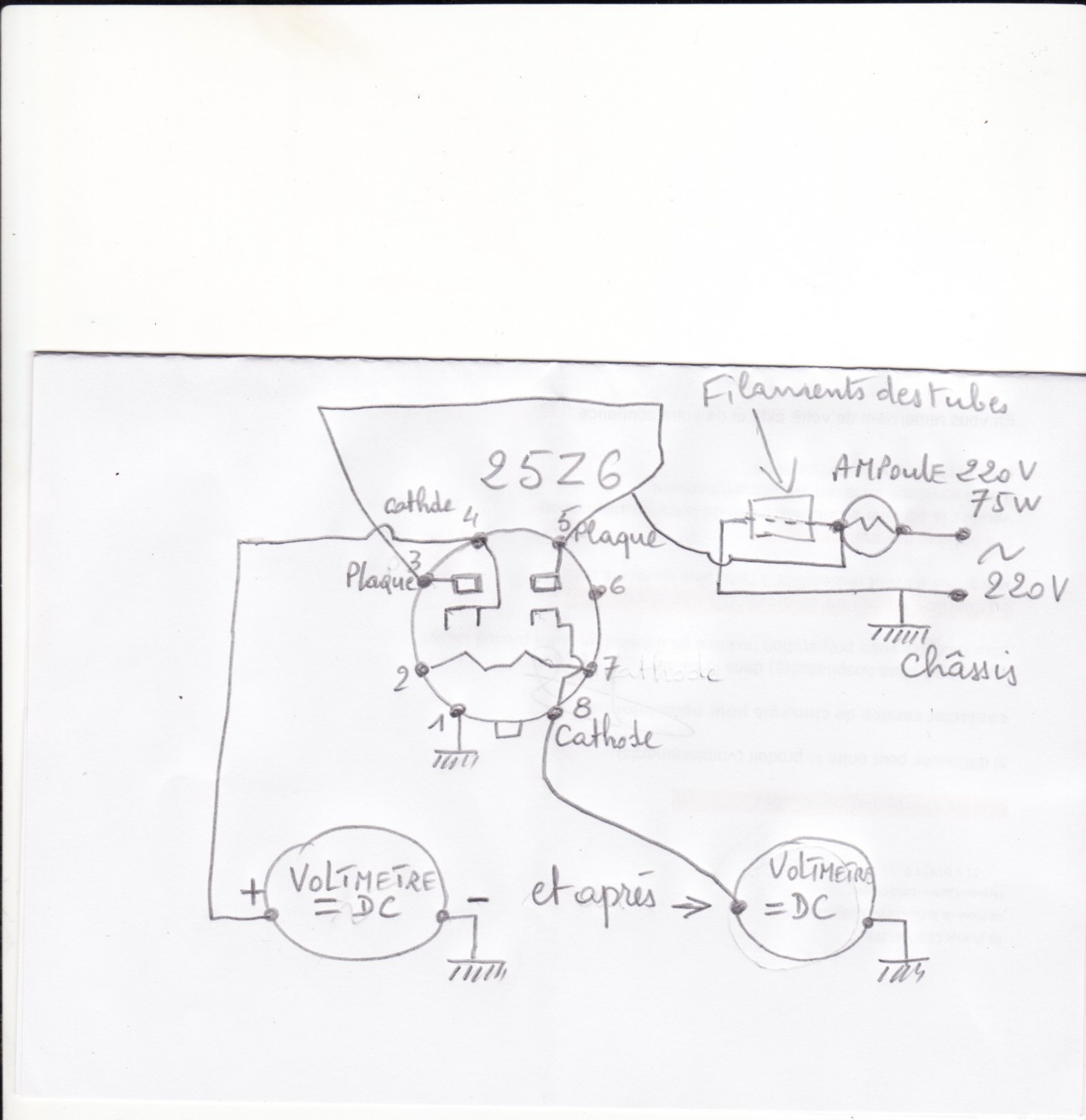

OK mais avant de continuer il faudrait essayer juste avec les filaments pour voir si la 25Z6
donne une tension redressée sur les plaques>>>>>>>>>>>>>>>
On n'est pas sortis de l'auberge!
| |
|
| Sujet : Remise en état Radio Nouveau | De Totolagalène Le 30-09-2010 à 23:39 sta |
|
Bien sûr Sloup mais au stade où on en est tu pinailles un peu. Je voulais seulement lui faire comprendre que l'ordre dans lequel j'ai placé les tubes sur mes crobards n'était pas forcément celui du câblage existant sur son poste.
|
|
| Sujet : Remise en état Radio Nouveau | De Totolagalène Le 30-09-2010 à 23:45 sta |
|
Corriger "une tension redressée sur les cathodes" en alimentant les plaques.![:o[]](s13.gif)
|
|
| Sujet : Remise en état Radio Nouveau | De Totolagalène Le 01-10-2010 à 00:15 sta |
|

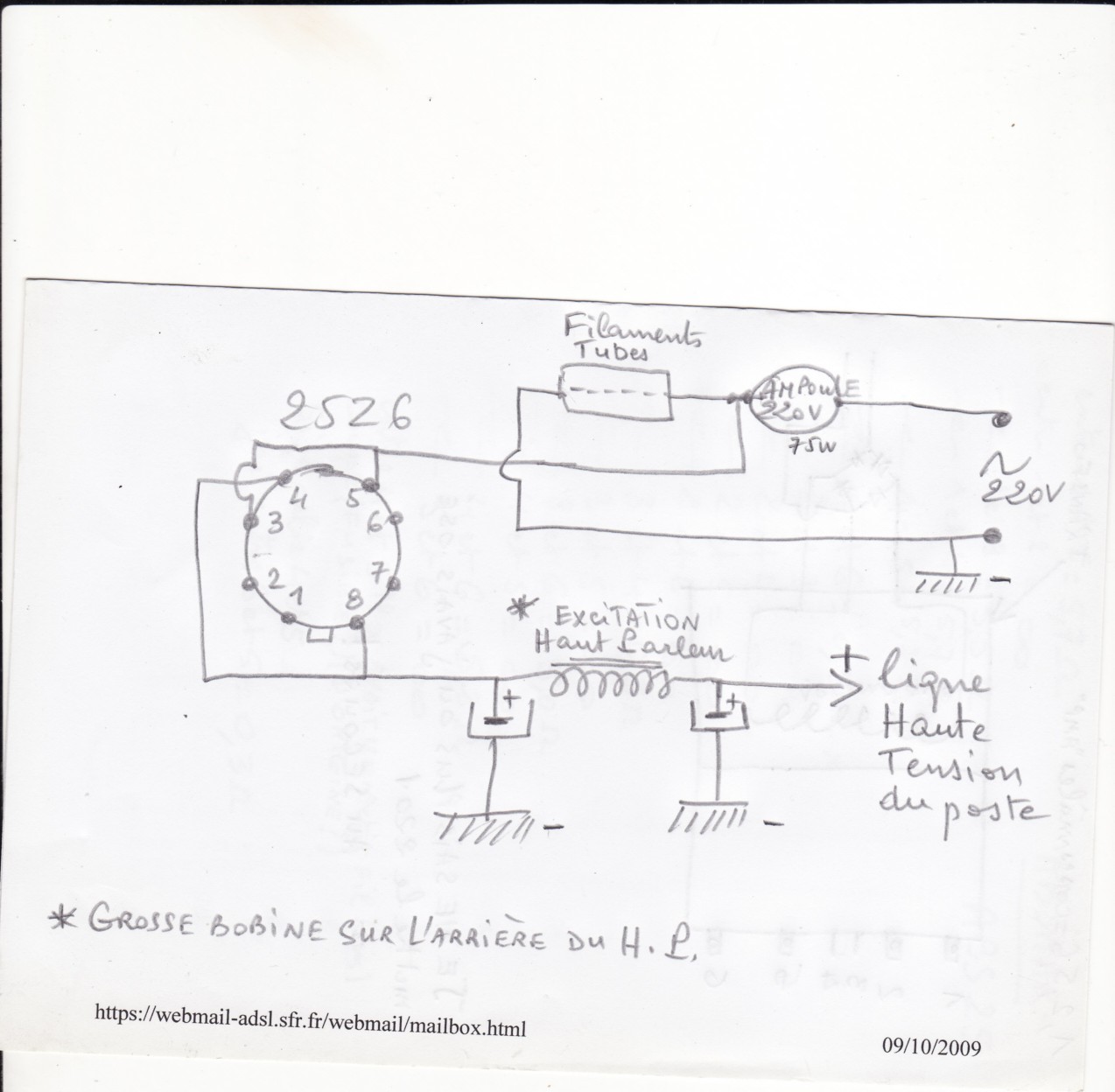

Le montage peut être comme çà>>>>>>>>>>>>>>>>>>>>>>>>>>>>
| |
|
| Sujet : Remise en état Radio Nouveau | De Totolagalène Le 01-10-2010 à 00:18 sta |
|
Si il y a une autre self (bobine) dans le poste, le montage est comme çà>>>>>>>>>>>>
| |
|
| Sujet : Remise en état Radio Nouveau | De Totolagalène Le 01-10-2010 à 00:57 sta |
|
Dans votre poste, si c'est le 2ème montage, la self de filtrage n'existe peut-être pas et c'est une résistance qui est branchée là.
|
|
| Sujet : Remise en état Radio Nouveau | De Pierrot du 82 Le 01-10-2010 à 01:50 cms |
| |
Tu causes tout seul, Toto ?
Un début d'Alzheimer ?
| |
|
|
| Sujet : Remise en état Radio Nouveau | De Bombarde Le 01-10-2010 à 08:57 sta |
|
Bonjour,
Quand on branche un Pick up ...... Ca chatouille!
Ci joint les branchements des lampes résistances.
Cordialement
Bombarde
| |
|
| Sujet : Remise en état Radio Nouveau | De guy F6ctp Le 01-10-2010 à 09:50 sta |
|
Forcement, vous avez un doigt sur le secteur
Guy
|
|
| Sujet : Remise en état Radio Nouveau | De Bombarde Le 01-10-2010 à 09:57 sta |
|
Hello
En cherchant dans mes vieux radio plans de 1947 il doit bien y avoir un schéma qui peut vous aider!
Je regarde
Bombarde
|
|
| Sujet : Remise en état Radio Nouveau | De jackoe Le 01-10-2010 à 21:44 sta |
|
ça gratouille pas au moins
|
|
| Sujet : Remise en état Radio Nouveau | De totogalène Le 01-10-2010 à 22:06 sta |
|
Monsieur Pierrot du 82, vous n'avez pas honte de vous moquer d'un vieux Monsieur comme ce pauvre Totolagalène?
|
|
| Sujet : Remise en état Radio Nouveau | De Sophie Le 01-10-2010 à 22:38 sta |
|
Oui c'est scandaleux de se moquer des vieux malades.
|
|
| Sujet : Remise en état Radio Nouveau | De Pierrot du 82 Le 01-10-2010 à 23:45 cms |
| |
Mais Toto n'est pas si vieux que ça...
| |
|
|
| Sujet : Remise en état Radio Nouveau | De Sophie Le 01-10-2010 à 23:57 cms |
| |
Bonsoir Pierrot, Totolagalène est chez sa fille Sophie comme tu l'as compris, vieux roublard!
| |
|
|
| Sujet : Remise en état Radio Nouveau | De Waghh Le 09-10-2010 à 11:58 sta |
|
Bonjour êtes vous sur que cela ne marche pas avec les ampoule halogène?
Car je ne trouve que des 40w maximum en puissance pour les incandescence normal.
Alors que en halogène je peu trouver des 105w
|
|
| Sujet : Remise en état Radio Nouveau | De Totolagalène Le 09-10-2010 à 12:05 sta |
|
Il faut des ampoules à incandescence. Mettre 2 ampoules de 40 W en //.
|
|
| Sujet : Remise en état Radio Nouveau | De Pierrot du 82 Le 09-10-2010 à 14:16 cms |
| |
Et pourquoi pas brancher le poste en 110 V sur un transfo 230-115 V ?
Moi ces histoires d'ampoules je trouve ça un peu... acrobatique !
| |
|
|
| Sujet : Remise en état Radio Nouveau | De Totolagalène Le 09-10-2010 à 14:37 sta |
|
Bien sûr, cela a déjà été proposé à Waghh mais il veut faire avec rien parce qu'il n'a rien.
|
|
| Sujet : Remise en état Radio Nouveau | De waghh Le 09-10-2010 à 17:57 sta |
|
Voila j'ai mi une lampe a incandescence 100w que j'ai trouver par chance et j'ai mi sous tension est tous marche!!!!Bien que je trouve le volume max un peu faible mais bon cela doit venir que j'ai un peut trop de chute de tension du à la lampe.Il me reste plus qu'a trouver un transfo pour bien faire.
|
|
| Sujet : Remise en état Radio Nouveau | De waghh Le 09-10-2010 à 17:59 sta |
|
Je remercie tous ceux qui mon aidé à lui rendre une 2de vie.
|
|
| Sujet : Remise en état Radio Nouveau | De Totolagalène Le 09-10-2010 à 18:50 sta |
|
Incroyable mais vrai!
|
|
| Sujet : Remise en état Radio Nouveau | De Bombarde Le 11-10-2010 à 16:11 sta |
|
Bonjour à tous,
J'ai un poste comme cela . La référence de la lampe est marquée sur le verre près du culot. Il était prévu pour fonctionner en multitensions. Encore du boulot sur la planche .
Cordialement
Bombarde
|
|
|
>Journaux du site au 22/08/2022 à 10:26
