| Sujet : AME 7G 1680 Nouveau | De François Lucbert Le 08-09-2010 à 14:58 sta |
|
Bonjour à tous,
Je recherche un connaisseur de ce récepteur.
Mon soucis est comment démonter le bloc du S-mètre situé dessous celui-ci, afin de controler le pont de diode et ses autres composants. Je soupçonne une panne de ce côté.
Car il est situé à côté du transfo d'alim ! et est fixé par 4 vis (2 facilement accessible), mais les 2 autres impossible car je n'ai pas de place pour passer un tournevis, elles se trouvent à 1,5 cm du bloc transfo.
Je n'ai pas de photo pour l'instant.
Merci
François
|
|
| Sujet : AME 7G 1680 Nouveau | De Pierrot du 82 Le 08-09-2010 à 15:23 cms |
|  |
Il y a des diodes dans le S-Mètre ?
Il doit falloir un tournevis coudé, dit "tournevis à visser dans les coins" !
| |
|
|
| Sujet : AME 7G 1680 Nouveau | De Jacques (webmestre) Le 08-09-2010 à 15:53 sta |
|
Mort de rire, je ne savais pas que ça existait
|
|
| Sujet : AME 7G 1680 Nouveau | De F1EVJ Le 08-09-2010 à 16:33 sta |
|
Bonjour, je crois me souvenir que le bloc alimentation de ce récepteur peut être échangé en cas de besoin. Donc, pour avoir accès au "sm" il faut enlever l'alim. Pierre
|
|
| Sujet : AME 7G 1680 Nouveau | De François Lucbert Le 08-09-2010 à 17:37 sta |
|
Merci Pierrot je connais, j'ai un tournevis de ce genre.
Pour Pierre, c'est bien ce que je craignais !! Et vu la bestiole c'est pas gagné !!
A moins de faire un montage de substitution, en attendant ?
Merci
François
| |
|
| Sujet : AME 7G 1680 Nouveau | De Adams Le 08-09-2010 à 18:19 sta |
|
Le S metre sert à mesurer le courant détecté mais aussi la HT et la tension filament avec un redresseur oxymetal
Le galva fonctionne toujours en mesure HT ?
|
|
| Sujet : AME 7G 1680 Nouveau | De François Lucbert Le 08-09-2010 à 18:48 sta |
|
Merci Adams, pour cette précision, j'ai toute la doc de cet appareil et le schéma sous le couvercle et en doc papier.
Je pense que ce redresseur oxymétal ne doit pas remplir sa fonction. Car aucune déviation ne fonctionne même en HT.
Une question idiote ? puis-je remplacer le S-metre par mon multimètre ?
J'ai quand même vérifié le S-metre, pas de coupure.
|
|
| Sujet : AME 7G 1680 Nouveau | De adr66 Le 08-09-2010 à 18:50 sta |
|
Enlever les vis c'est facile et encore, mais pour les remettre c'est autre paire de manche, et même avec un tournevis coudé c'est impossible !!
Je connais bien l'affaire , il faut démonter le bloc alimentation, bien repèrer la tringlerie dessous en faisant un dessin et pas se planter au remontage !!
Je ne pense pas que le pont de diodes soit hs, enfin moi j'ai jamais vu ça sur un AME7G, par contre des milis morts j'en ai vu !!
Mais la panne est peut être ailleur...!!
|
|
| Sujet : AME 7G 1680 Nouveau | De adr66 Le 08-09-2010 à 19:10 sta |
|
Votre AME7g est de quelle années ??, non je demande ça car je viens de regarder le miens, et en fait il n'y a pas de vis tête fendue qui tiennent le capot, il y à deux tiges filetée qui dépasse avec deux écrous donc facilement démontablre sans enlever le bloc alimentation !!
De plus le Smètre est facilement démontable pour accéder au pont de diode !!
J'comprend pas votre problème à moins d'un autre montage à partir d'une certaine année ![[:??:]](s11.gif) !!
|
|
| Sujet : AME 7G 1680 Nouveau | De Adams Le 08-09-2010 à 19:22 sta |
|
Vous pouvez mettre un multimetre aux bornes du galva ,il est noté 0 à100,c'est peut etre est-ce un 100µA.
Si le galva n'est pas coupé et qu'il ne devie pas il peut etre bloqué (rare) ,une mesure avec un multimetre commuté en µA vous renseignera.
|
|
| Sujet : AME 7G 1680 Nouveau | De François Lucbert Le 08-09-2010 à 19:51 sta |
|
adr66 et Adams
Il date du 2/1/55 c'est en fait un 7G 1680 MA N°889. Par contre il est à la campagne et je ne peux vous en dire plus, surtout pour le petit boitier. Mais j'ai pu démonter le Smètre. Il est peut-être bloqué ? quant à en retrouver un autre !!et c'est un 100uA
je ferais un essai au multimètre.
Par contre il a subi des modifications les 2 5Y3 ont été remplacées par des diodes de redressement. j'ai quand même comblé les supports par 2 5Y3 dont les filaments sont HS, une question d'esthétique.
Le potar du limiteur à été remplacé par un interrupteur et sans connection aucune.
Les résistances de chauffage supprimées ainsi que le fusible.

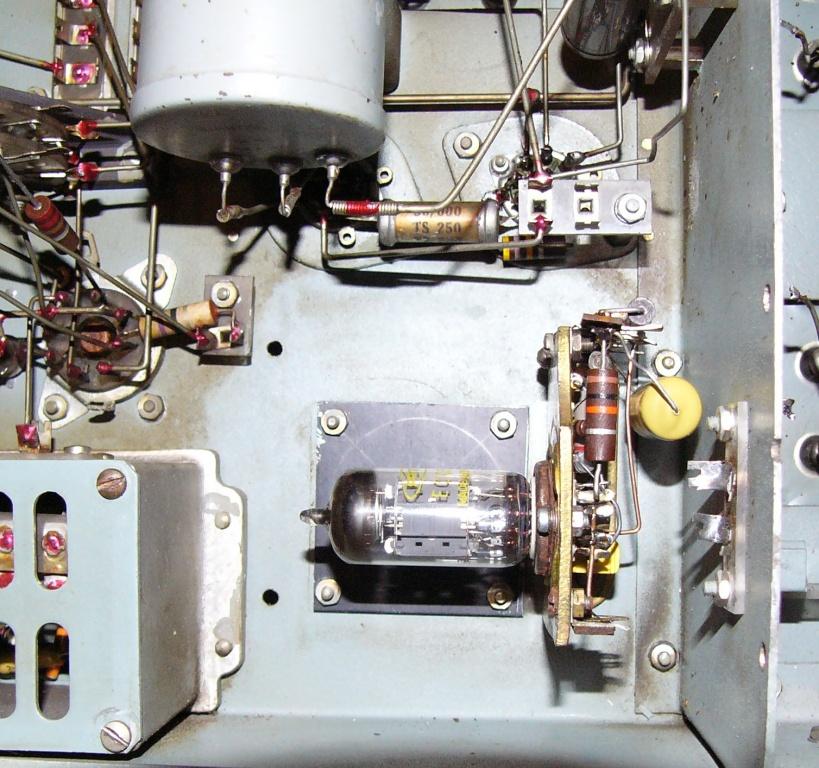

Pour finir un montage avec une ECC82 ou 83 idem sans connection.
Je pense que le récepteur n'a pas été terminé par son ancien propriétaire.
Mis à part tout cela il fonctionne très bien.
| |
|
| Sujet : AME 7G 1680 Nouveau | De adr66 Le 08-09-2010 à 20:57 sta |
|
Donc la même années que le miens !!!, il doit donc avoir les mêmes fixations sinon il à été bricolé !!
Quans je dis bricolé oui ça ce voit effectivement ![[:ouin:]](s10.gif) !!
Pas terminé non, sacagé oui !
|
|
| Sujet : AME 7G 1680 Nouveau | De François Lucbert Le 08-09-2010 à 23:37 sta |
|
Je vais regarder les fixations quand j'irai à la campagne.
Et dans la foulée j'ai refait le cablage de la prise d'alim qui tenait au chatterton !!
Mais bon il n'y pas péril en AME !! Et je me demande bien à quoi peut servir ce montage ?

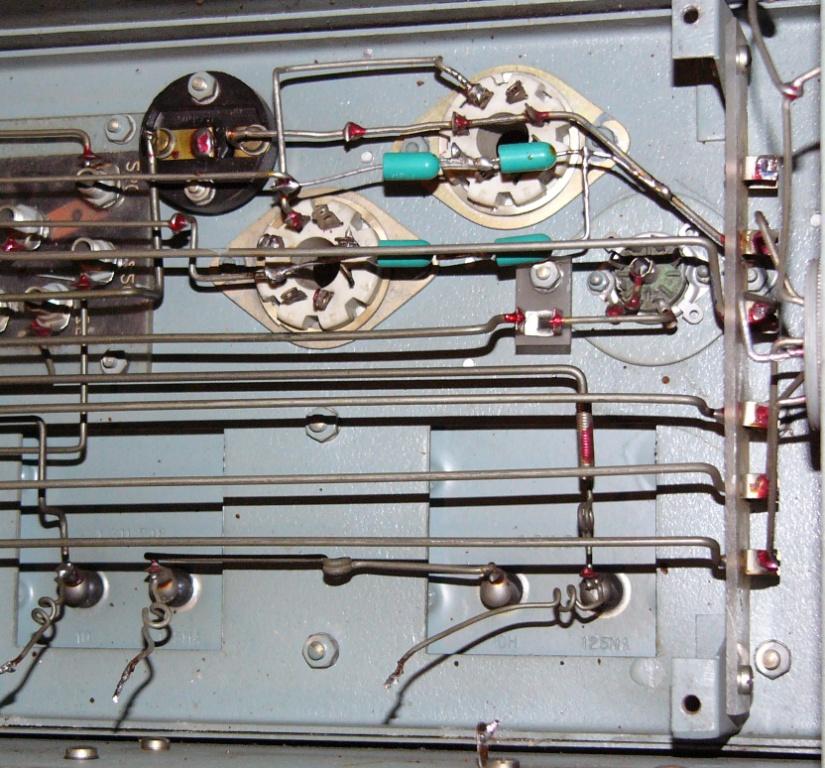

Une petite vue des diodes  !!!!!!!!!!!!
Saccagé est un peu excessif, de toute façon je n'ai pas de jugement à donner, l'ancien proprio avait surement ses raisons ?
Je veux simplement comprendre pourquoi du ceci du cela, donc si vous avez une idée.
Merci
| |
|
| Sujet : AME 7G 1680 et guitare électrique ? Nouveau | De slouptoouut Le 09-09-2010 à 00:18 sta |
|
Oh les belles diodes suppositoires ! je suppose que ce sont des BY127 ?
A mon avis, c'est un remplacement effectué en dépannage, faute de valve idoine ...
Quand à la ECC82 ou 83 , je ne saurais me prononcer ...Surtout si il n'est relié a rien et inachevé ! (silencieux ? BFO ? Q-multiplier ? préamplificateur BF supplémentaire ? )
... Bon , ceci dit, ce n'est surement pas un montage pour "cruncher" ou faire "vibrato" ...a moins qu'il y ait quelque part une prise jack ajoutée pour brancher une guitare électrique ? (on peut tout imaginer, y compris l' AME7G 1680 transformé en ampli de gratte)
sloup
|
|
| Sujet : AME 7G 1680 et guitare électrique ? Nouveau | De adr66 Le 09-09-2010 à 07:18 sta |
|
Visiblement une plaque bouche aussi un trou il manque donc du matos sur le châssis !
|
|
| Sujet : AME 7G 1680 et guitare électrique ? Nouveau | De François Lucbert Le 09-09-2010 à 07:54 sta |
|
Je pense aussi que les BY sont en remplacement des 5Y3.
D'ailleurs le chauffage de ces tubes est déconnecté. Et je n'ai pas pensé à vérifier la continuité de l'enroulement. Pour une prochaine fois
Pour la ECC, un OM m'a parlé d'un Q-multiplier, je releverai le schéma. Dont la fonction est commuté avec l'interrupteur mis à la place du potard du limiteur
Pour un ampli de gratte !! pas loin vu le poids de l'engin
__________________________

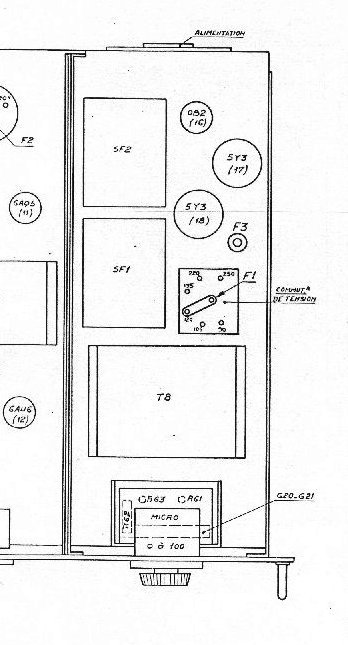

La plaque bouchée est en fait l'endroit exact du fusible en position 110/220 V des ex-résistances chauffantes R58 et R59.
Mince j'ai une pièce rare !! et j'ai pas mal de matos de ce genre !!!
Le mystère plane . . . surtout quand c'est un appareil de 68kg port du casque lourd obligatoire.
|
|
| Sujet : AME 7G 1680 et guitare électrique ? Nouveau | De adr66 Le 09-09-2010 à 19:06 sta |
|
Pièce rare heuuu...!!!
Au fait, il doit y avoir une ampoule de protection en série dans la HT, elle doit faire 300ma, pas plus pas moins !!
|
|
| Sujet : AME 7G 1680 et guitare électrique ? Nouveau | De slouptoouut Le 09-09-2010 à 21:00 sta |
|
En effet, il y a une "lampe fusible" dans ces AME7G 1680 (on trouve aussi ce genre de dispositif dans les amplis, notamment le Debrie M24, celui accompagnant les projecteurs Debrie 16mm ) et , sur ce poste, elle est montée sur une splendide douille patère ronde en bakélite noire , qu'on apercoit au verso sur une des photos ...
sloup
|
|
| Sujet : AME 7G 1680 et guitare électrique ? Nouveau | De François Lucbert Le 09-09-2010 à 21:49 sta |
|
Vous avez raison tout les deux.
Elle existe et fonctionne. pas de soucis de ce coté. Et si mon S-mètre était HS (ou bloqué) ou puis-je en trouver un de remplacement
bon pour une pièce rare, pas si rare je reconnais!!

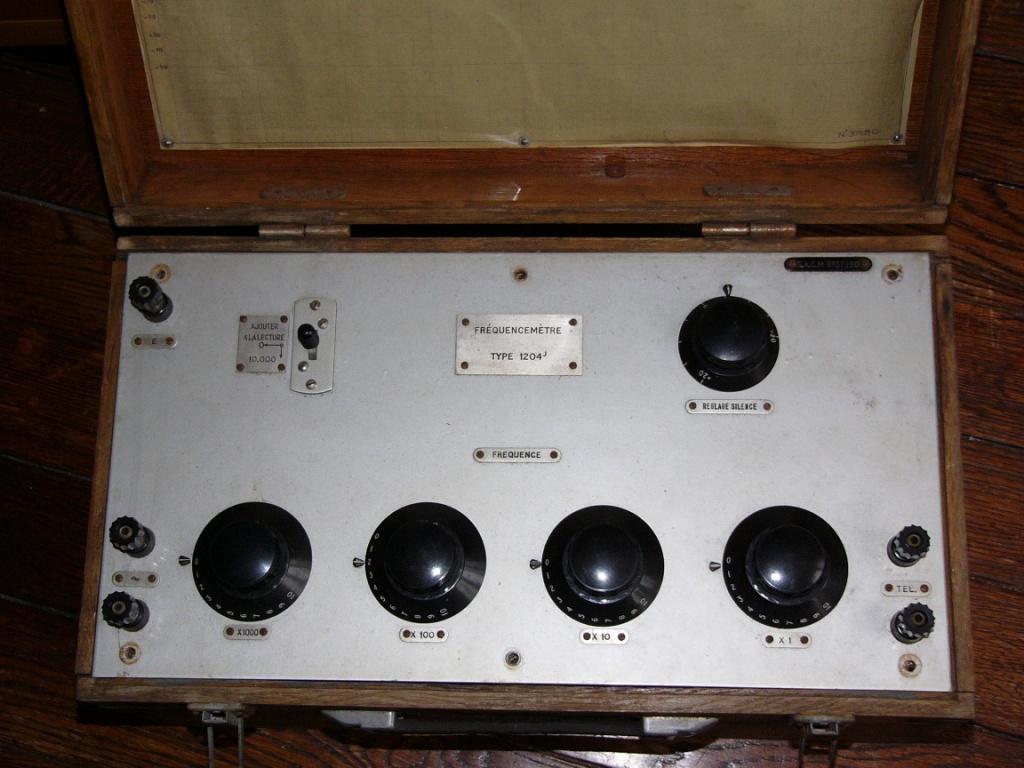

Et cet appareil !!un fréquencemètre origine Alsacienne/Allemande. Qui connaît
françois
| |
|
| Sujet : AME 7G 1680 et guitare électrique ? Nouveau | De adr66 Le 10-09-2010 à 07:19 sta |
|
Ces Smètres Pékly ne sont pas facile à trouver, de préférence il faut aller dans les bourses radio amateurs pour avoir la chance d'en trouver un !
La solution est d'en trouver un plus petit et de même valeur, et de mettre une contre plaque sur la face avant en attendant d'avoir le bon !
On peux aussi le démonter et essayer de le débloquer !
|
|
| Sujet : AME 7G 1680 et guitare électrique ? Nouveau | De François Lucbert Le 10-09-2010 à 07:52 sta |
|
Merci adr66, je vais voir pour le démonter quand je serai sur place, de mémoire un truc bouge dedans.
Pour les bourses OM, je vais surveiller cela.
Merci pour les conseils de chacun.
FL
|
|
| Sujet : AME 7G 1680 et guitare électrique ? Nouveau | De Pierrot du 82 Le 10-09-2010 à 14:23 cms |
| |
Une photo du galva Pekly, avec les dimensions ?
On a peut-être ça quelque part en stock...
| |
|
|
| Sujet : AME 7G 1680 et guitare électrique ? Nouveau | De adr66 Le 10-09-2010 à 17:51 sta |
|
Il faut bien respecter les µA pour ce mili !!
|
|
| Sujet : AME 7G 1680 et guitare électrique ? Nouveau | De ES Le 10-09-2010 à 21:36 sta |
|
Bonsoir François.Je peux vous proposer un mili pour AME 7G 1680.C'est un 100µA .R=1500 Ohm. Bien sur il fonctionne.Récupéré sur un poste sacagé.Il me reste ausi les transfos FI intact , les quartz....
|
|
| Sujet : AME 7G 1680 et guitare électrique ? Nouveau | De adr66 Le 10-09-2010 à 22:36 sta |
|
Si François à déjà sont quartz et uniquement s'il est d'accord, je serait intéressé par le quartz de 1680khz si vous le cédez !!
|
|
| Sujet : AME 7G 1680 et guitare électrique ? Nouveau | De François Lucbert Le 11-09-2010 à 07:54 sta |
|
Bonjour ES
Merci pour le mili c'est parfait, me dire pour les modalités par mail.
Bien entendu pour adr66 si vous êtes interéssé par le quartz, pas de soucis.
J'ai ce quartz sur mon récepteur.
Cordialement
François
|
|
| Sujet : AME 7G 1680 et guitare électrique ? Nouveau | De adr66 Le 11-09-2010 à 10:58 sta |
|
Ben si ES est d'accord, vous pouvez me contacter ici pour les modalités :
pierre2e22@hotmail.com
Merci !
|
|
| Sujet : AME 7G 1680 et guitare électrique ? Nouveau | De François Lucbert Le 11-09-2010 à 12:50 sta |
|
Bonjour ES,
je vous envoi mes coordonnées par mail. En cliquant sur mon nom vous y arrivez directement.
Cordialement
Merci
FL
|
|
| Sujet : AME 7G 1680 et guitare électrique ? Nouveau | De Phil Le 11-09-2010 à 15:19 sta |
|
Ah, on va enfin pourvoir envoyer des mail privé à Pierre...
|
|
| Sujet : AME 7G 1680 et guitare électrique ? Nouveau | De Phil Le 11-09-2010 à 15:21 sta |
|
Même plusieurs mails privés !
|
|
| Sujet : AME 7G 1680 et guitare électrique ? Nouveau | De adr66 Le 11-09-2010 à 16:17 sta |
|
Et pour me dire quoi Phil ??
|
|
| Sujet : AME 7G 1680 et guitare électrique ? Nouveau | De Pierrot du 82 Le 11-09-2010 à 20:11 cms |
| |
|
| Sujet : AME 7G 1680 et guitare électrique ? Nouveau | De François Lucbert Le 11-09-2010 à 20:19 sta |
|
jusqu'ou va se nicher un commentaire "hautement" technique sur un AME7
Pour finir avec un moment de tendresse !!
C'est beau la radio !!
|
|
| Sujet : AME 7G 1680 et guitare électrique ? Nouveau | De Phil Le 11-09-2010 à 20:31 sta |
|
N'est-ce pas ?
|
|
| Sujet : AME 7G 1680 et guitare électrique ? Nouveau | De adr66 Le 11-09-2010 à 21:23 sta |
|
En tout cas merci à EM pour le quartz qu'il m'a cédé, qu'en je pense qu'il y a quelques années j'ai faillis péter un boulon pour en trouver un d'origine avant en fin de compte d'en retailler un avec succès !!
|
|
|
