| Sujet : pour Toto La Galène Nouveau | De TSF-59 Le 14-09-2010 à 17:45 sta |
|

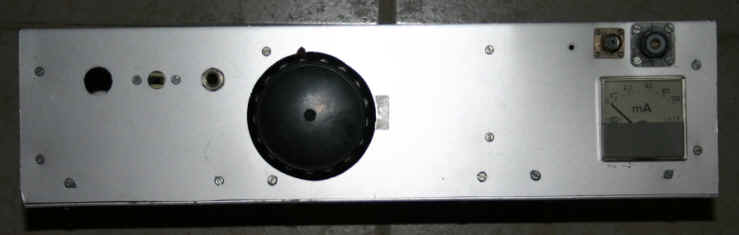

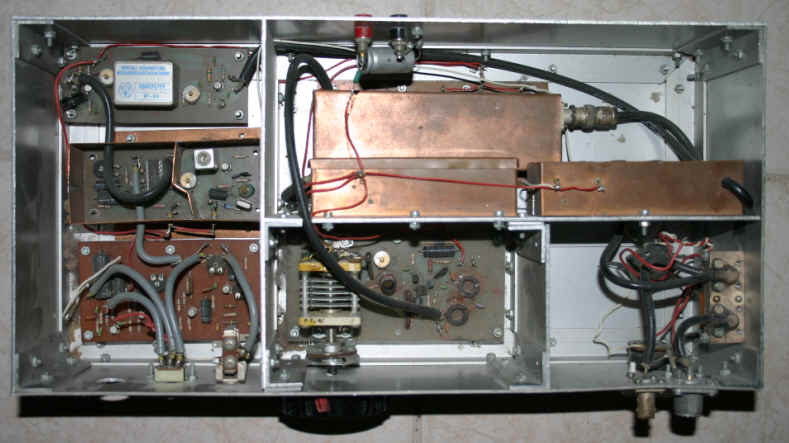

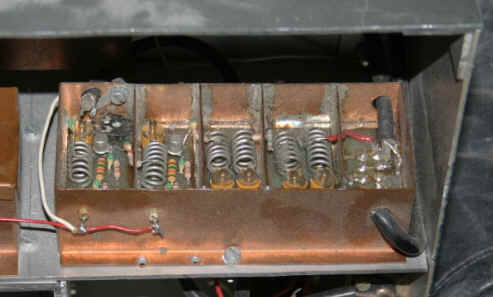

photos de mon émetteur VHF (144 MHz)
que j'ai construit en 1979-1980 pour passer
ma licence. Mode Bande Latérale Unique USB
et Télégraphie CW.
la dernière photo est pour Gilbert ..........
F6GUR
| |
|
| Sujet : pour Toto La Galène Nouveau | De Totolagalène Le 14-09-2010 à 18:59 sta |
|
Merci TSF-59.

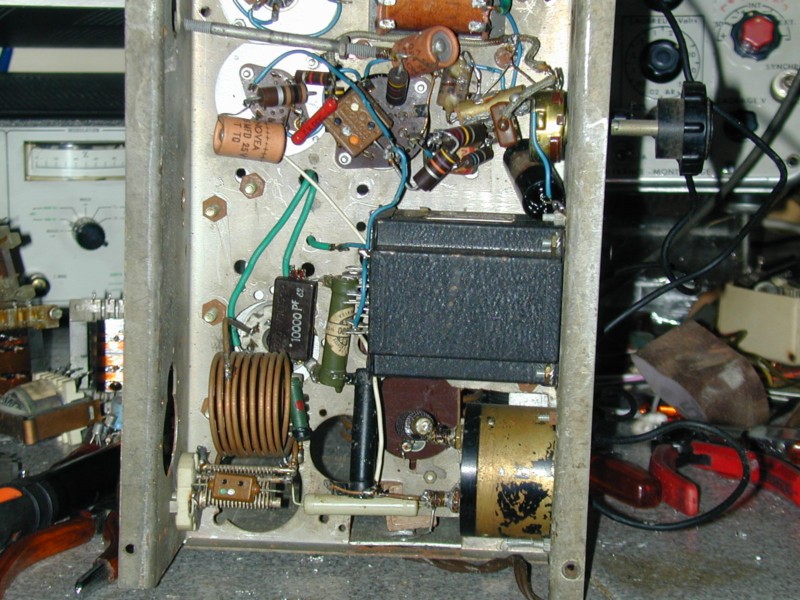

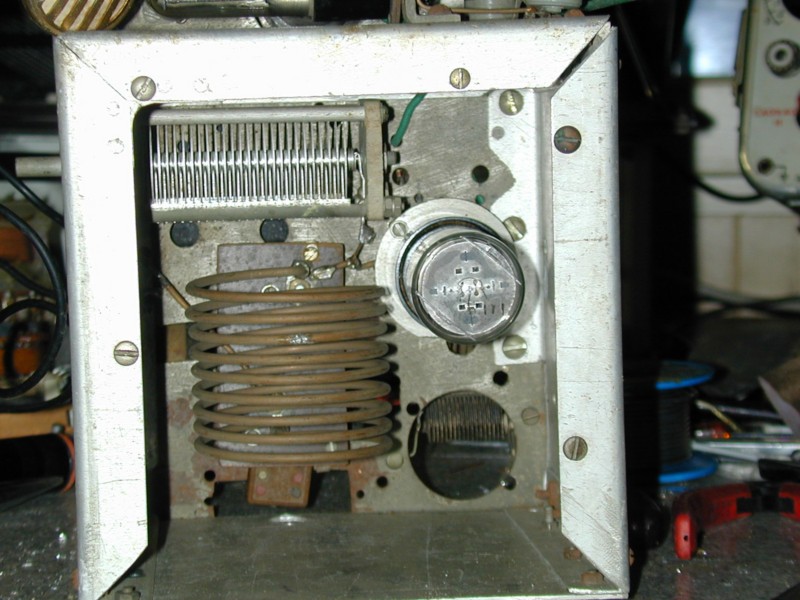

En voici un petit que j'avais fait pour ne pas passer ma licence
| |
|
| Sujet : pour Toto La Galène Nouveau | De Totolagalène Le 14-09-2010 à 19:00 sta |
|
Et.............................................................>
| |
|
| Sujet : pour Toto La Galène Nouveau | De Totolagalène Le 14-09-2010 à 19:11 sta |
|
Je vais le refaire, il a au moins 35 ans. Je l'ai ensuite un peu cannibalisé car à l'époque je n'avais pa encore dépiauté des télés et étais à court de composants.
| |
|
| Sujet : pour Toto La Galène Nouveau | De Pierrot du 82 Le 14-09-2010 à 19:18 cms |
|  |
Il avait l'air de bien chauffer le QRA...
C'était avant le choc pétrolier !
| |
|
|
| Sujet : pour Toto La Galène Nouveau | De Totolagalène Le 14-09-2010 à 19:29 sta |
|

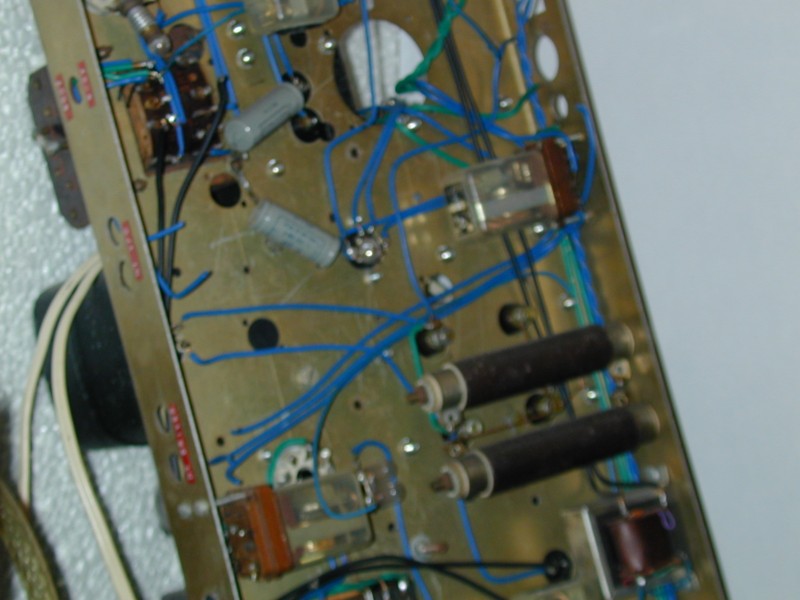

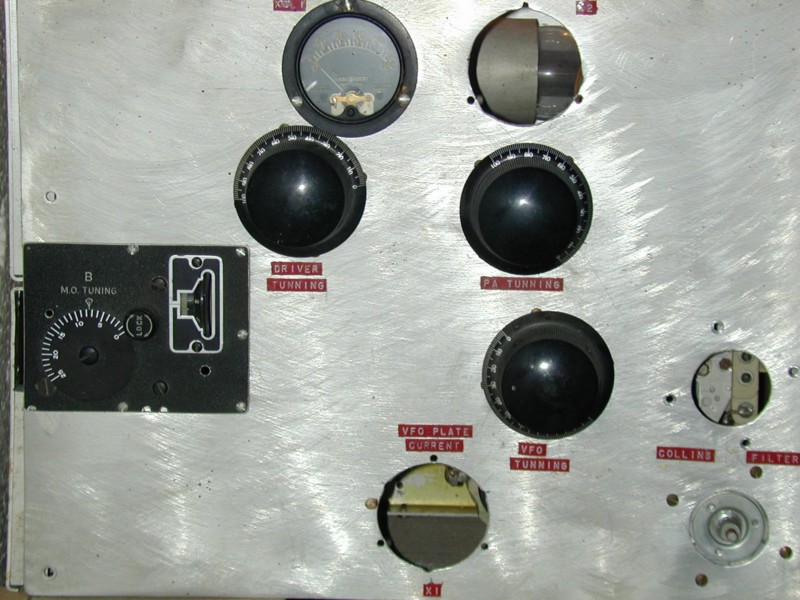

Oh j'avais fait plus fort comme chauffage, avec deux 807 en // et 6 ou 700V>>>
| |
|
| Sujet : pour Toto La Galène Nouveau | De Totolagalène Le 14-09-2010 à 19:30 sta |
|
Son alim plus encore le modulateur dans une autre boîte>>>>>>>>>>>>>>
| |
|
| Sujet : pour Toto La Galène Nouveau | De Paul Le 14-09-2010 à 19:46 sta |
|
Ca donne vraiment, vraiment envie !
|
|
| Sujet : pour Toto La Galène Nouveau | De Gilbert Le 15-09-2010 à 13:09 sta |
|
TSF-59,
J'ai eu ma période CX 2400 ( 7 ans et 230000 km ) Super tenue de route sous la pluie, qu'on ne pouvait exploiter à cause d'un esssuie glace unique, absolument inefficace !
Au point qu'il s'était crée des associations de clients mécontents, sur ce sujet !
![[:Hi:]](s12.gif)
|
|
| Sujet : pour Toto La Galène Nouveau | De René Le 15-09-2010 à 13:36 sta |
|
J'ai roulé en DS pendant une quinzaine d'années, avec la même
Sacrée bagnole.
A part l'entretien courant, que je faisais moi-même, jamais eu de pannes.
|
|
| Sujet : pour Toto La Galène Nouveau | De Totolagalène Le 18-09-2010 à 21:37 sta |
|

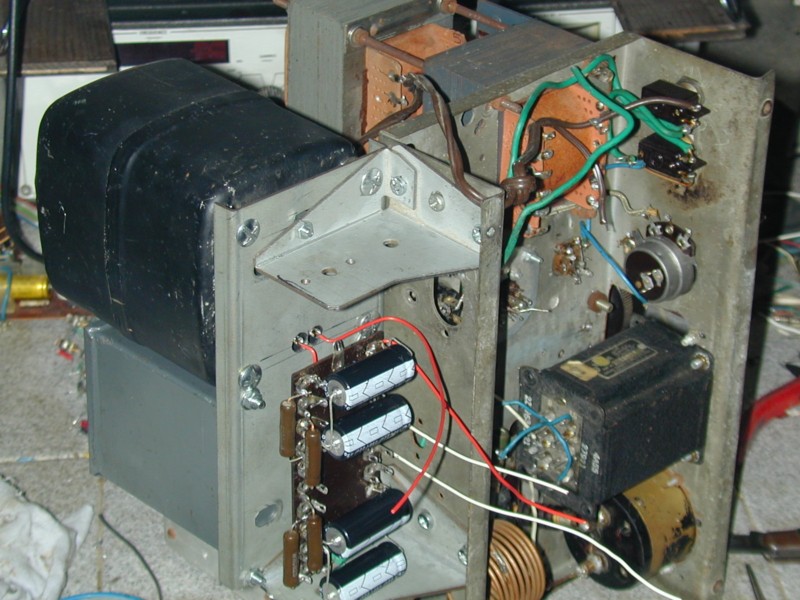

Je suis obsédé par la réfection/rewamping/boosting d'un de mes premiers émetteurs de jeunesse!
Premièrement extension du châssis permettant d'installer 2 alim respectables (une pour l'émetteur, une pour le modulateur avec selfs de filtrage sérieuses: 5 H, 100 Ohms permettant une chute de tension négligeable) = possible 400V+ (EL34).
Une 6L6 en oscillateur ECO (un seul étage pour l'instant) et une autre 6L6 en finale du modulateur pour modulation par la plaque ( peut-être même par la cathode, à voir).
PS: Remarquez la facilité d'accès aux résistances chutrices de tension permettant ainsi d'ajuster les HT au fur et à mesure (=conception, étude, réalisation).
Les diodes ( BY227 et BY255) sont cachées par les condos (22 µF - 450 V).
| |
|
|
