| Sujet : Comment faire ??? Nouveau | De Paul Le 26-09-2010 à 13:28 sta |
|
Bonjour à tous.
J'aimerais bien savoir combien d'ampères je tire sur ma petite alimentation CB. Pour cela j'ai un afficheur DPM400 (voir Google) mais je ne sais pas l'utiliser pour mesurer des grosses intensités. Por Ben faire, il faudrait que je puisse mesurer jusqu'à 5A... Vous avez une idée ?
Paul
|
|
| Sujet : Comment faire ??? Nouveau | De f1bec Le 26-09-2010 à 13:42 sta |
|
un voltmetre c'est pas l'idéal mais, en théorie il suffirait de mesurer la tension aux bornes d'une résistance de ... 10 milliohms (oui oui ! des millis !), placée en série avec la charge ... et la lecture serait directe (enfin appliquer un 10...),
enfin 10 milliohms dans la pratique :s
(I=U/R... on prend I a 20 A pour faciliter la lecture, et U a 200mA ...) du coup le DPM400 n'est pas tres adapté.
tu n'as pas un galva qui traine ?
|
|
| Sujet : Comment faire ??? Nouveau | De f1ftp Le 26-09-2010 à 13:43 sta |
|
Ben il suffit de mettre un shunt ![[:Hi:]](s12.gif)
|
|
| Sujet : Comment faire ??? Nouveau | De f1bec Le 26-09-2010 à 13:45 sta |
|
|
|
| Sujet : Comment faire ??? Nouveau | De Paul Le 26-09-2010 à 13:59 sta |
|
Non, et puis pas la place de mètre un galva... J'avais pensé au shunt, mais je n'arrivais pas à appliquer la loi d'Ohm...
|
|
| Sujet : Comment faire ??? Nouveau | De Pierrot du 82 Le 26-09-2010 à 14:11 cms |
|  |
Un multimètre sur le calibre 5 A ou 10 A...
| |
|
|
| Sujet : Comment faire ??? Nouveau | De Paul Le 26-09-2010 à 14:13 sta |
|
Oui, mais j aimerais un truc propre, intégré...
|
|
| Sujet : Comment faire ??? Nouveau | De f1bec Le 26-09-2010 à 14:16 sta |
|
|
|
| Sujet : Comment faire ??? Nouveau | De f1bec Le 26-09-2010 à 14:16 sta |
|
ca décidément :) suis pas doué avec les liens
|
|
| Sujet : Comment faire ??? Nouveau | De Paul Le 26-09-2010 à 14:20 sta |
|
En effet. Un bout de cuivre ne fait pas pareil ?
|
|
| Sujet : Comment faire ??? Nouveau | De f1bec Le 26-09-2010 à 14:23 sta |
|
si, tu peux t'amuser à calibrer toi meme un morceau de cable, tu charge ton alim afin qu'elle débite un courant que tu connais et tu prend une longeure de cable denude, tu ballades une des prises de ton volto le long du cable jusqu'a mesurer la valeure du courant ... ca te donnera la longeure de cable de ce typa a utiliser, tu vois l'idée ? je suis pas bien clair aujourd'hui :)
|
|
| Sujet : Comment faire ??? Nouveau | De Paul Le 26-09-2010 à 14:24 sta |
|
Je vois. Un bout de fil en série avec la CB qui consomme 1,4A, et je note là ou j obtiens 1,4v. C est fiable ?
|
|
| Sujet : Comment faire ??? Nouveau | De f1bec Le 26-09-2010 à 14:31 sta |
|
bin attention !!! ta cb ne consomme pas toujours 1,4ampere, utilise une resistance de puissance fixe. (et dans ton example ce serait plutot 14 millivolts, ton voltmetre est calibré pour 200mV, je te conseille donc un shunt pour 20A, comme ca ta lecture est directe)
cette méthode est tout ce qu'il y a de plus fiable, essais avec un cable rigide de 1,5mm² ou 2,5mm²
|
|
| Sujet : Comment faire ??? Nouveau | De Paul Le 26-09-2010 à 14:36 sta |
|
OK pour le shunt, 14millivolts.
Il y a un fil de cuivre rigide de grosse section, qui va du 3055 à la sortie : c'est étudié pour.
|
|
| Sujet : Comment faire ??? Nouveau | De Pierrot du 82 Le 26-09-2010 à 14:38 cms |
| |
La meilleure charge pour tester une alim 12 V ou des shunts pour ampèremètre : des ampoules 12 V auto phare/code...
C'est gratuit si on prend des ampoules dont un des filaments est grillé...
| |
|
|
| Sujet : Comment faire ??? Nouveau | De guyguy Le 26-09-2010 à 15:15 sta |
|
Bonjour , 1 Ohm c'est 62 mètres de fil cuivre de 1 mm² (de mémoire) .pour 0.010 R = 62 cm de fil 1 mm² ,
le fil téléphone est en 0.4 ou 0.6 mm² ;
Votre bout de fil fera = 1 ohm :(post de 14:24).
|
|
| Sujet : Comment faire ??? Nouveau | De Paul Le 26-09-2010 à 15:44 sta |
|
Merci.
Dernière question : en quelle config je monte mon DPM400
|
|
| Sujet : Comment faire ??? Nouveau | De f1bec Le 26-09-2010 à 15:53 sta |
|
c'est la aussi que le bas blaisse... l'alim du DPM400 doit etre indépendante selon la datasheet ....
|
|
| Sujet : Comment faire ??? Nouveau | De Phil Le 26-09-2010 à 16:02 sta |
|
Pourquoi se torturer l'esprit ?
| |
|
| Sujet : Comment faire ??? Nouveau | De f1bec Le 26-09-2010 à 16:07 sta |
|
je suis bien d'accord avec phil :)
|
|
| Sujet : Comment faire ??? Nouveau | De guyguy Le 26-09-2010 à 16:11 sta |
|
En 200 millivolts CC ,avec R = 0.010 ohm .
pour une R "étalon " de 0.100 ohm , on peut utilliser 10 R de 1 ohm en // ,et comparer la tension (ddp) mesurée à celle d'un fil ( qui sera le shunt ) ; diviser la longueur du fil par 10 pour 0.010 ohm.
pour la charge utiliser des lampes auto 12 V de 5 W ou 21 Watt ou plus .
|
|
| Sujet : Comment faire ??? Nouveau | De Paul Le 26-09-2010 à 16:30 sta |
|

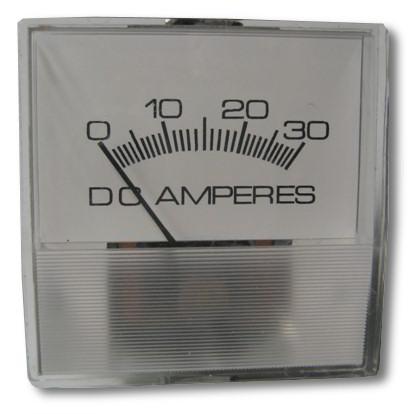

C'est sur qu'un ampèremètre tout fait serait le must... Mais j'en ai pas. Si je n'en trouve pas, j'abandonne.
|
|
| Sujet : Comment faire ??? Nouveau | De Jacques (webmestre) Le 26-09-2010 à 16:37 sta |
|
Une solution toute simple pour utiliser un voltmètre en tant qu'ampèremètre: une résistance shunt en série (comme indiqué plus haut 0,1 ohm ou plus pour faciliter le réglage) et un potentiomètre en // qui servira à calibrer. On choisira évidemment un potentiomètre dont la résistance est très inférieure à l'impédance d'entrée du voltmètre.
C'est 10 fois plus simple à ajuster que la valeur du shunt.
|
|
| Sujet : Comment faire ??? Nouveau | De blaisepascal Le 26-09-2010 à 18:42 sta |
|
Je comprend tout-à-fait la tentation de Paul (rien à voir avec la celle de St Antoine...) d'utiliser son afficheur pour cette application.
Pourquoi se torturer l'esprit ?
Tout d'abord pour apprendre, mais aussi par plaisir, c'est ce que nous pratiquons tous dans nos loisirs techniques.
La solution du shunt et de son étalonnage a été donnée. La précision sera limitée à cause du coeff. de température du cuivre, mais sera bien suffisante ici.
Reste le problème d'alimentation du module déjà évoqué par f1bec. Le DPM400 nécessite une alimentation complètement séparée des deux points de mesure (potentiel flottant), par exemple une pile. Il sera délicat de trouver un moyen d'alimenter le module à partir de l'alim CB. Le même constructeur (Lascar) propose d'autres modules (+ chers) avec alimentation référencée au commun de la mesure, mais on sort de la logique "fond de tiroir".
|
|
| Sujet : Comment faire ??? Nouveau | De Paul Le 26-09-2010 à 18:47 sta |
|
Boarf, je peux bien caser une pile 9V, le module ne tire que 150µA
|
|
| Sujet : Comment faire ??? Nouveau | De blaisepascal Le 26-09-2010 à 18:57 sta |
|
Il faut aussi pouvoir couper l'alimentation du module lorsqu'on éteint l'alim.
On peut utiliser un relais, mais vu la faible conso du module, un optocoupleur fera aussi l'affaire.
|
|
| Sujet : Comment faire ??? Nouveau | De Michel 87 Le 26-09-2010 à 19:25 sta |
|
Quelles sont les dimensions disponibles en façade de l'alim, et de quelle profondeur disposes tu ?
|
|
|
