| Sujet : tête magnétophone Stars104 Nouveau | De Bombarde Le 27-09-2010 à 10:58 sta |
|
Bonjour,

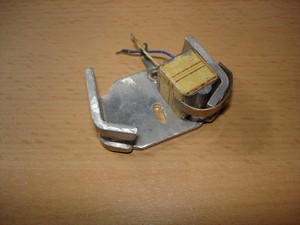

Je recherche des renseignements sur le positionnement de la tête sur ce magnétophone.ci joint photo de la tête et de la pièce alu qui la tient.
Merci d'avance
Bombarde
| |
|
| Sujet : tête magnétophone Stars104 Nouveau | De Jacques (webmestre) Le 27-09-2010 à 12:24 sta |
|
A mon avis déjà, la tête positionnées sur l'étrier est à l'envers. Les fils doivent certainement sortir entre les lames arrières (la fente) et les deux têtes formant un V renversé vers l'avant.
Ou alors les deux têtes sont centrées dans l'ouverture centrale mais dans ce cas le ressort de maintien.... Je ne vois pas trop sa position.
|
|
| Sujet : tête magnétophone Stars104 Nouveau | De Gilbert Le 27-09-2010 à 12:55 sta |
|
Je pense aussi que la tête doit être centrée dans le support en alu. La lumière que l'on voit est destinée à recevoir la vis de fixation.
Peut -être que le ressort doit rester ou il est?En tout cas il en peut rester devant la tête !
N'est-ce pas plutot une mise à la masse du bloc ?
|
|
| Sujet : tête magnétophone Stars104 Nouveau | De sepelliere44 Le 27-09-2010 à 14:03 sta |
|

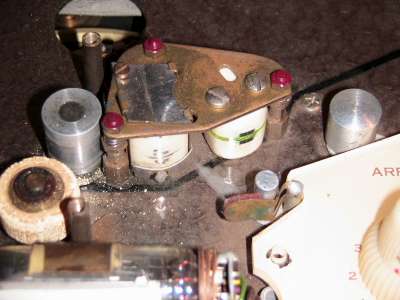

Photo têtes Magneto Radio Star 104-4
Photos et schéma sur le site :
ici
| |
|
| Sujet : tête magnétophone Stars104 Nouveau | De sepelliere44 Le 27-09-2010 à 14:11 sta |
|
|
|
| Sujet : tête magnétophone Stars104 Nouveau | De Bombarde Le 27-09-2010 à 15:55 sta |
|
Bonjour,
Après vérification, c'est vrai que la tête devait être placée à droite dans la pièce alu et la tête d'effacement est à gauche ( sens de défilement) Le ressort qui n'a aucune fonction mécanique doit être un blindage de la tête d'effacement ? La tête d'enregistremet / lecture est très usée et on repère bien sa place en haut et bas. Par contre il n'y a aucun réglage pour l'azymutage. Le plus terrible c'est que les têtes sont maintenues en position par la seule vis qui passe dans le trou oblong de la pièce alu et rien d'autre!!!!!!!!.
4 fils sont connectés : 1 blanc et un bleu pour la tête principale, rouge et vert pour l'effacement.
Le montage mécanique est très spartiate et le réglage ? mystère?
J'ai une tête qui ressemble je vais voir ce que je peux faire. C'est juste pour le fun mais l'aspect général est bon, le galet correct, le cabestan tourne à la main . Il y a peut être des surprises pour les courrroies et l'electronique.
J'ai aussi un N 4419 Philips avec schéma . Celui là a 3 moteurs et fonctionne . Il faut que je fasse vite car j'ai 15 bobines d'1 heure par face à mettre sur CD.
Cordialement
Bombarde
|
|
|
