| Sujet : Pas beau, mais curieux : Pulse counting FM receive Nouveau | De JCJ Le 12-10-2010 à 20:38 sta |
|
Bonjour,
Ho! le vilain montage : ici
C'est quand même intéressant car le but est de réaliser un récepteur FM avec 1 seul circuit accordé : celui de l'oscillateur du changement de fréquence.
La Fréquence Intermédiaire étant très basse (150 à 250 kHz) -> ampli à résistances/condensateurs.
La détection se fait par diodes et circuit RC.
Explications en donnant à Glougle : "Pulse Counting FM Receiver".
J'ai presque envie d'essayer, mais quand on pense à la fréquence image et à la dérive en fréquence de l'oscillateur, ça fait hésiter...
|
|
| Sujet : Pas beau, mais curieux : Pulse counting FM receive Nouveau | De Dominique Le 12-10-2010 à 20:54 sta |
|
ça n'a pas l'air de fonctionner trop mal ce montage.
Dommage, toutes les explications sont en anglais et le schéma à main levée n'est pas très clair.
Dominique.
|
|
| Sujet : Pas beau, mais curieux : Pulse counting FM receive Nouveau | De f1ftp Le 12-10-2010 à 20:57 sta |
|
Ca me tente aussi ,ca change des schémas habituels
y a t'il une description quelque part ???
|
|
| Sujet : Pas beau, mais curieux : Pulse counting FM receive Nouveau | De Dominique Le 12-10-2010 à 21:02 sta |
|
Description en tapant dans google"Pulse Counting FM Receiver" comme décrit un peu plus haut.
Dominique.
|
|
| Sujet : Pas beau, mais curieux : Pulse counting FM receive Nouveau | De Adams Le 12-10-2010 à 21:26 sta |
|
Bonsoir
En piece jointe extrait de"Modulation de fréquence" G. Morand 1968.
| |
|
| Sujet : Pas beau, mais curieux : Pulse counting FM receive Nouveau | De JCJ Le 13-10-2010 à 07:18 sta |
|
Un schéma beaucoup plus clair et une plus belle réalisation : ici
Ici il y a même une régulation de gain sur la triode HF.
Mais que penser de la fréquence image ??? Avec une FI à 200 kHz par exemple, le montage peut capter en même temps 2 stations distantes de 400 kHz
Sinon le principe est très simple et la linéarité de la détection en ferait même un montage "audiophile"
ça me rappelle le circuit intégré TDA7000, qui avait une FI encore plus basse (70 kHz, donc peu de probabilité que la fréquence image tombe sur un autre émetteur), mais l'oscillateur était asservi et sa fréquence variable s'opposait à la modulation pour réduire l'excursion en fréquence. Pas très convaincant pour la qualité du son...
| |
|
| Sujet : Pas beau, mais curieux : Pulse counting FM receive Nouveau | De Adams Le 13-10-2010 à 09:16 sta |
|
Bonjour

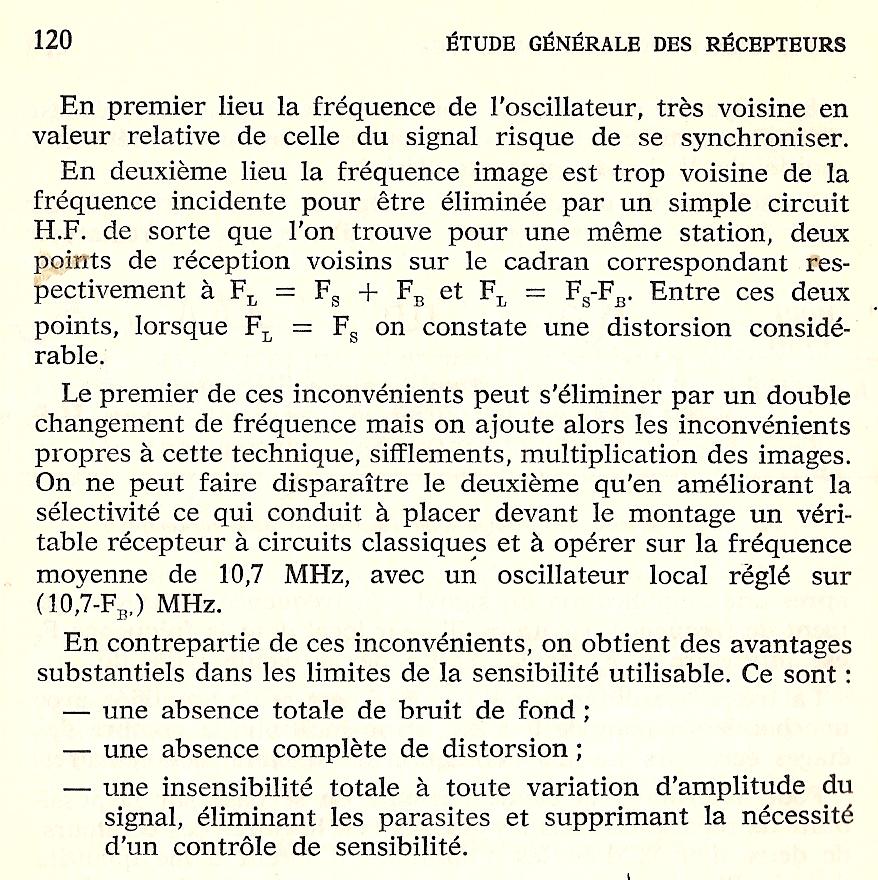

Commentaires de Morand.
Ce montage date de l'époque ou il y avait tres peu d'émetteurs FM , je me demande ce que ça donnerait aujourd'hui.
| |
|
| Sujet : Pas beau, mais curieux : Pulse counting FM receive Nouveau | De F6FLC Le 13-10-2010 à 16:08 sta |
|
J'ai fait ça il y a plus de 30 ans. Un broadcast FM local mono émettait une sous-porteuse de 50 KHz modulée en fréquence elle même par de la musique d'ambiance, ils louaient les récepteurs, c'était commercialisé pour sonoriser des salles d'attente, hôtels, etc...
Un passe haut après le discri, une démod avec ce principe d'intégration, 1ere version à trs, deuxième à CI, ça fonctionnait à merveille.
J'avais trouvé l'idée d'après une applic de Telefunken dans "Electronique Pratique" de l'époque (années 70) que je dois avoir encore dans un recoin.
Michel...
|
|
| Sujet : Pas beau, mais curieux : Pulse counting FM receive Nouveau | De adr66 Le 13-10-2010 à 18:27 sta |
|
Radio plan N°200, petit récepteur FM à lampes, avec une ammélioration dans un numéro suivant !
Pierre
|
|
| Sujet : Pas beau, mais curieux : Pulse counting FM receive Nouveau | De F6FLC Le 14-10-2010 à 01:43 sta |
|
Je crois que le titre était "détecteur à comptage".
Michel...
|
|
|
