| Sujet : Qui me reconnait ? Nouveau | De jpb1 Le 17-10-2010 à 22:30 sta |
|

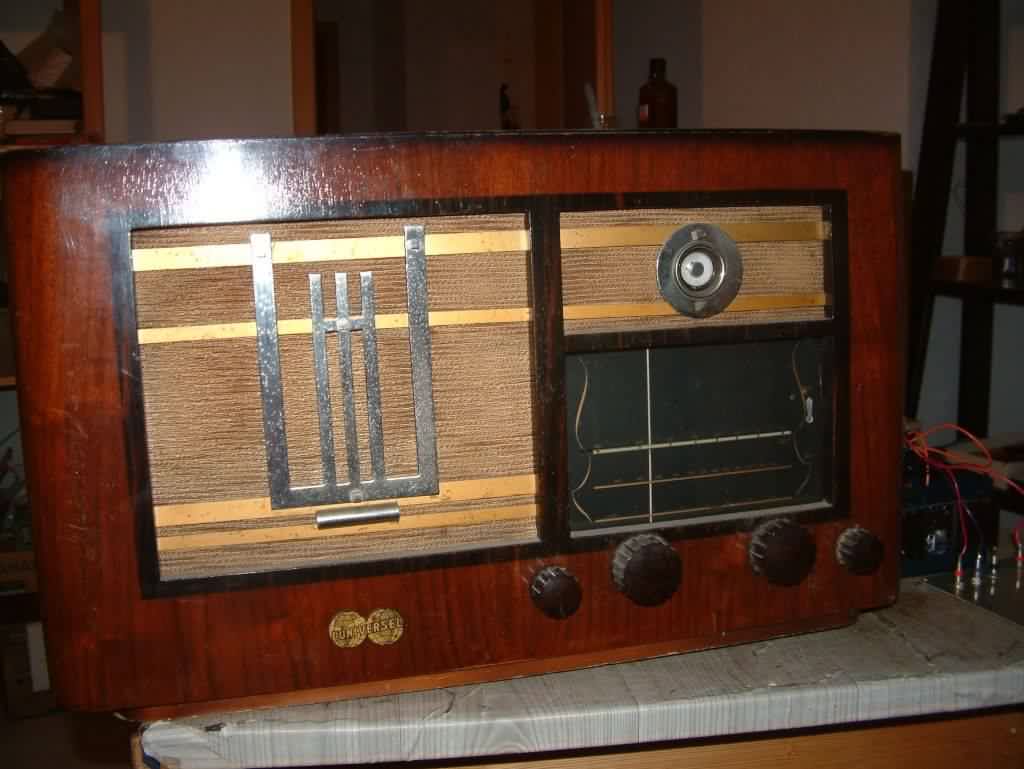

C'est un vieux poste que j'ai acheté en 2000 et que je me décide enfin à restaurer (vaut mieux tard que jamais...)

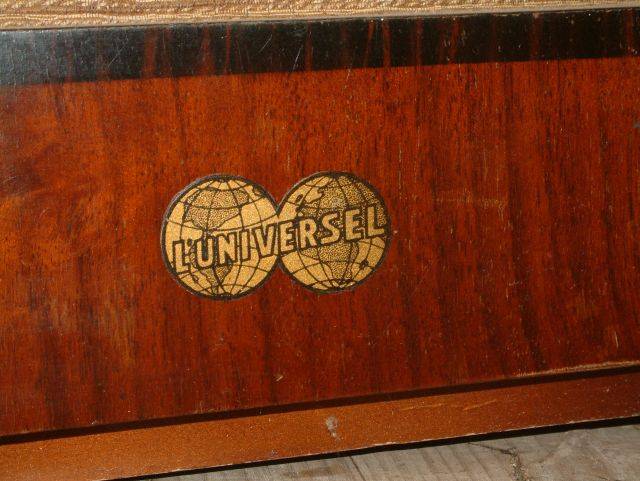

Mais la seule indication que je trouve est un décalque " l'universel".
Je ne connait pas sa marque ni le modèle bien que je pense que le modèle soit "l'universel".

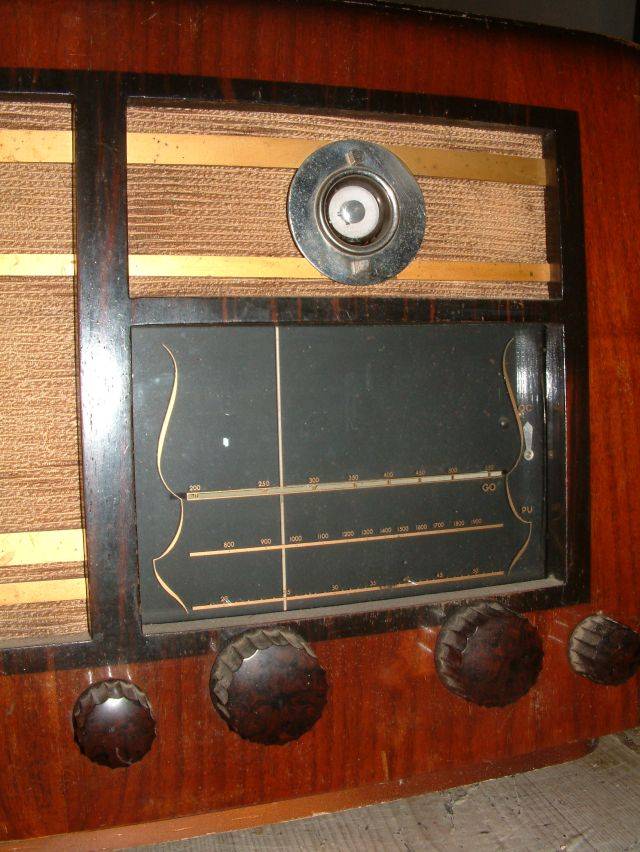

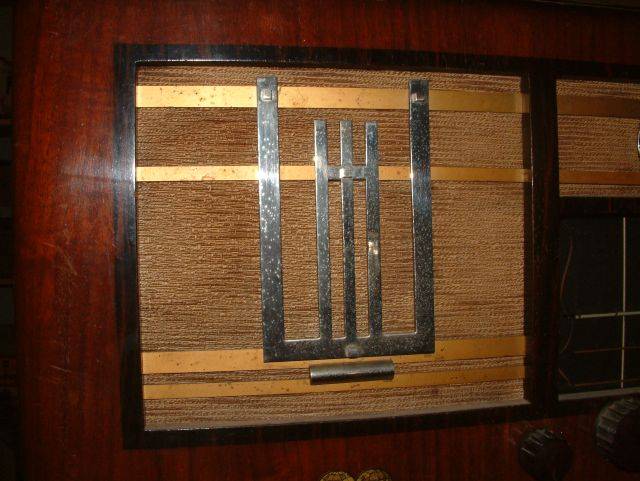

Une chose particulière, que je n'ai jamais vu, est son cadran. Il est vide mais les longueurs d'ondes sont notées sur la vitre mais pas le nom des stations alors que la place est disponible.
Quelqu'un reconnait cette radio ?
ou ce trident qui semble être un logo ?
Merci pour vos connaissances
Jean-Pierre
| |
|
| Sujet : Qui me reconnait ? Nouveau | De blaisepascal Le 18-10-2010 à 00:53 sta |
|
Bonsoir,
Le logo avec les deux globes terrestres rappelle un peu celui de la marque Radio-Tour Intermonde
Pascal
|
|
| Sujet : Qui me reconnait ? Nouveau | De slouptoouut Le 18-10-2010 à 10:03 sta |
|
Bonjour,
le nom des stations a sans doute disparu suite a un lavage malencontreux a l ' "ajax-vitres" !? (peut être que seule les bandes horizontales ont résistés, du fait de l'emploi d'un encrage différent, plus résistant )
Le montage de l'oeil magique (qui a l'air étonnamment blanc , peut être est il neuf ?) n'est pas tres heureux (manquerais plus que l'ébénisterie repeinte en vert "marteline" , ca fait un peu penser a un voyant d'huile sur le carter de poupée d'un vieux tour ! )
je ne reconnais pas cette radio ...
sloup
|
|
| Sujet : Qui me reconnait ? Nouveau | De adr66 Le 18-10-2010 à 10:36 sta |
|
Zeltron quand un oeil magique est éteint il est blanc !!
Je pense que l'oeil magique à été rajouté !
|
|
| Sujet : Qui me reconnait ? Nouveau | De Pierrot du 82 Le 18-10-2010 à 12:39 cms |
|  |
On pourra l'appeler "le Cyclope"
Encore une fois, toute demande d'identification devrait être accompagnée de la liste des tubes et d'une photo du châssis !
| |
|
|
| Sujet : Qui me reconnait ? Nouveau | De slouptoouut Le 18-10-2010 à 14:55 sta |
|
Bonjour,
Oui, je sais, il est éteint, mais d'habitude quand il est éteint ... la cible d'un O-M est grise
(gris clair pour un tube encore bien lumineux, gris foncé pour un tube qui est complètement lessivé et ne verdit plus )
Or je trouve que là, elle a l'air blanche comme un cachet d'aspirine ! d'ou mon étonnement
(c'est peut être un gris clair devenu blanc sur la photo ...pour cause de sur-exposition ...pourtant la photo ne semble pas sur-ex !)
sloup
|
|
| Sujet : Qui me reconnait ? Nouveau | De adr66 Le 18-10-2010 à 17:55 sta |
|
T'en fait un beau de sur-exposé du bulbe toi !!!!
Non Zeltron ça ne veux strictement rien dire!!!, j'ai deux EM34 téléfunken neufs, ils sont blanc, et il fonctionnent parfaitement, c'est clair ??!!
Je sais encore reconnaite une couleur à ce que je sache !!
Je fait un diné samedi tu viens ??
|
|
| Sujet : Qui me reconnait ? Nouveau | De guy F6ctp Le 18-10-2010 à 18:27 sta |
|
Fait le jeudi je retourne encore à l'hosto à Montpellier ça ma ferait un repas de moins au resto..!!![:o[]](s13.gif)
|
|
| Sujet : Qui me reconnait ? Nouveau | De adr66 Le 18-10-2010 à 19:17 sta |
|
 !!
Bon courage Guy en tout cas !! toujour les oreilles ?
|
|
| Sujet : Qui me reconnait ? Nouveau | De guy F6ctp Le 18-10-2010 à 19:46 sta |
|
hé oui la seul qui me reste.
@+
Guy
|
|
| Sujet : Qui me reconnait ? Nouveau | De adr66 Le 18-10-2010 à 20:11 sta |
|
Un ampli miniature n'y fait rien ??
|
|
| Sujet : Qui me reconnait ? Nouveau | De ES Le 18-10-2010 à 20:37 sta |
|
Bonjour jpb1.Regardez voir du coté de Voxazur.Les boutons sont les mèmes ainsi que la disposition!
|
|
| Sujet : Qui me reconnait ? Nouveau | De jpb1 Le 18-10-2010 à 22:14 sta |
|

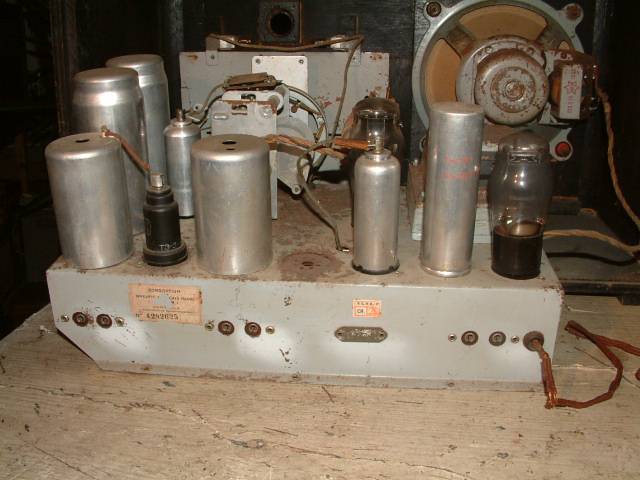

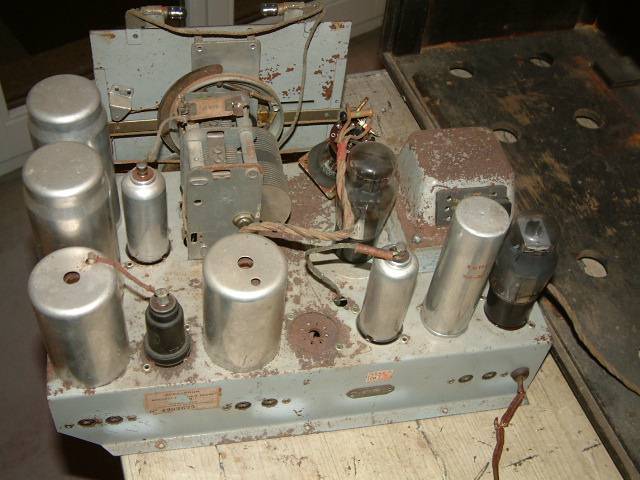

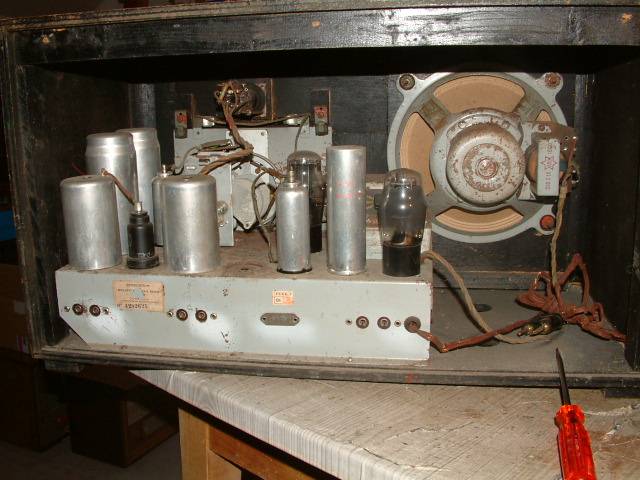

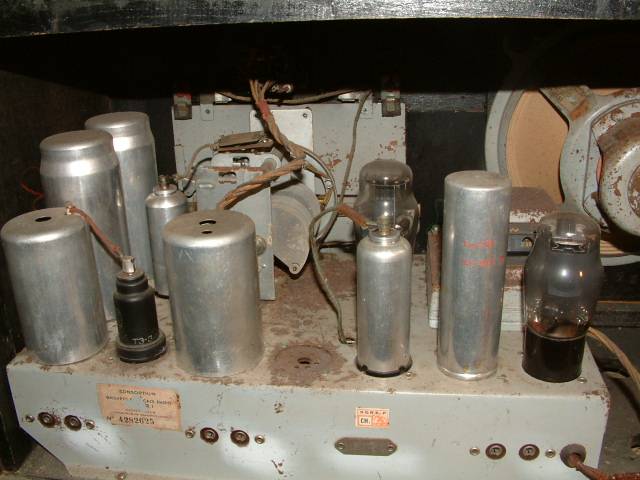

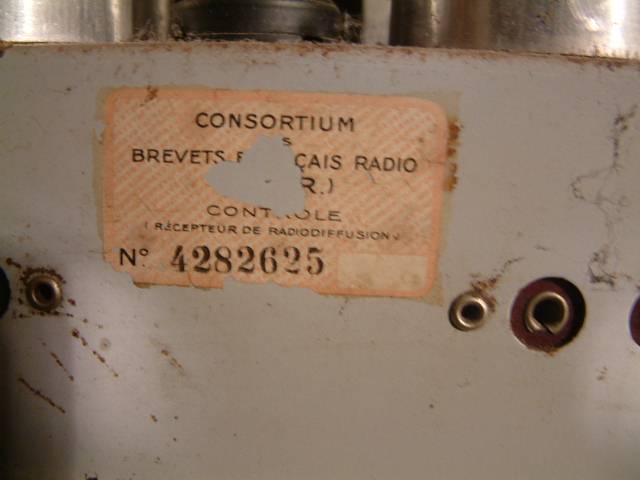

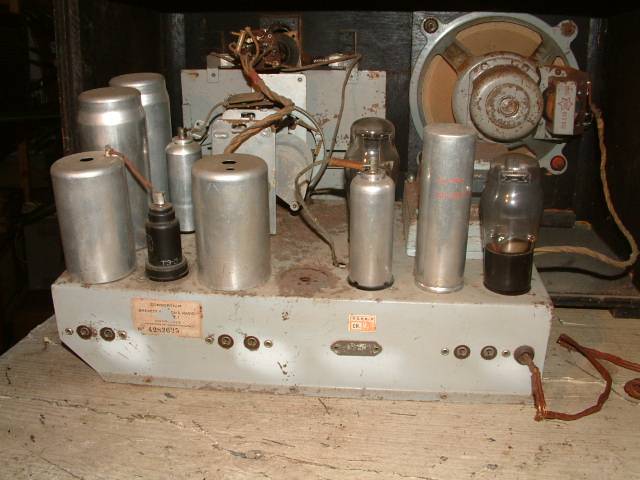

Voila quelques détails de plus avec des photos des lampes et du chassis:
Les lampes:
- Mazda 6K7 métal

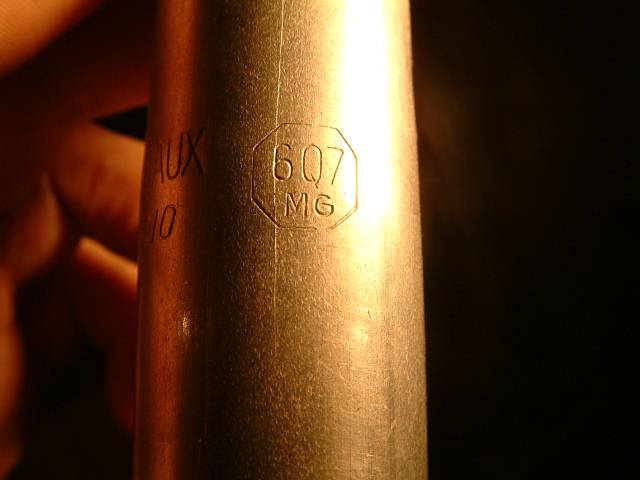

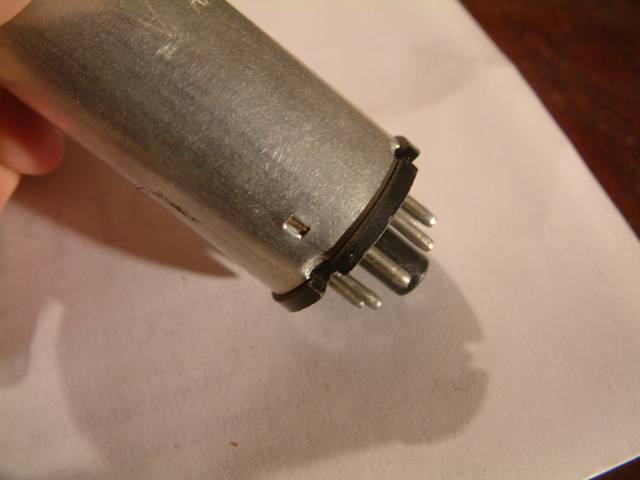

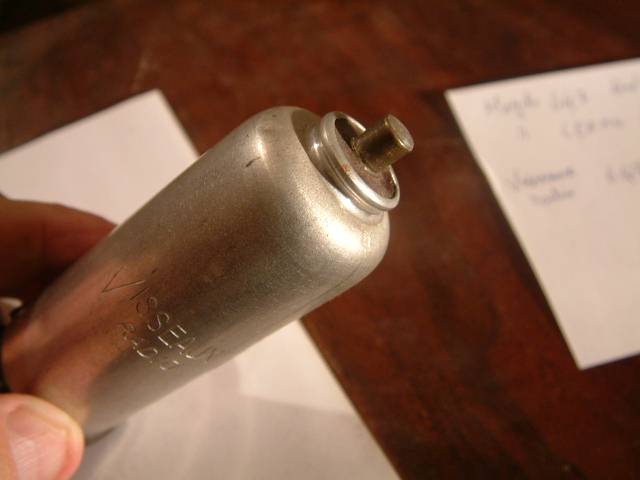

- Visseaux 6Q7MG avec un blindage pardessus comme pour les transfo FI ???
(C'est la première fois que j'en vois une comme cela (voir photo)
- Mazda 6E8MG aussi avec le blindage comme la Visseaux
- EM34 Dario
- Une inconnue qui manque
- redresseuse inconnue (marquage est parti)
L’EM34 est grise claire est fait partie intégrante du poste. Elle n’a pas été rajoutée.
Je n’ai pas encore été chercher du coté de voxazur, mais j’y vais dès que ce message est parti !
Merci pour vos remarques
Jean-Pierre
| |
|
| Sujet : Qui me reconnait ? Nouveau | De jpb1 Le 18-10-2010 à 22:15 sta |
|
| |
|
| Sujet : Qui me reconnait ? Nouveau | De slouptoouut Le 18-10-2010 à 22:28 sta |
|
Bonjour,
Les lampes octales métal glass qui vous intriguent sont tout a fait classiques ... En outre elle ont le petit avantage suivant , on peut aisément défaire la chemise en alu, soit pour tenter de réparer une connexion rompue a l'intérieur, soit pour se ressrvir d'une lampe métal-glass en guise de bouchon octal , ou de filtre passif embrochable (il suffit de prendre une métal glass HS , de dessertir la chemise, virer le bulbe interne en verre, et mettre a la place soit des fils à connecter (bouchon) ou des composants R-L-C (filtre embrochable) puis ressertir la chemise par dessus ...)
le montage a t'il été modifié (simplifié) du coté de la 6Q7 ?
je verrais bien un montage a l'origine avec une double diodes a 2 éléments séparées , et une pentode préampli BF ( une 6H6 suivie d'une 6J7) ...simplifié par la suite avec une double diodes combinés a cathode unique + triode ( la 6Q7)
voire si la 6Q7 et son support sont plus récent que le reste et si ce support est vissé ?
sloûp
|
|
| Sujet : Qui me reconnait ? Nouveau | De jpb1 Le 18-10-2010 à 22:50 sta |
|
Merci pour ces explications.
A première vue le poste est d'origine et ne parrait pas avoir été bricolé.
Je n'ai pas sorti le chassis pour voir le dessous mais tous les socles des lampes sont serties avec des rivets et parraissent d'origine.
Jean-Pierre
|
|
| Sujet : Qui me reconnait ? Nouveau | De jpb1 Le 18-10-2010 à 23:13 sta |
|
La piste du "roxazur" me parrait bonne car en effet les boutons ont la même forme et la même disposition. La position de l'oeil magique pourrait aussi correspondre.
Roxasur modèle V705 (selon le grand livre) et la lampe manquante serait une 6F6.
Ce n'est pas le même boitier mais il va falloir que je cherche de ce coté là.
Malheureusement Google ne donne pas grand chose avec Roxazur et TSF comme terme de recherche.
Avez vous quelques adresses ? ou autres informations concernant cette marque dont j'entend parler pour la première fois (on peut pas tout connaitre...)
Merci à Eddy pour ce départ de piste
Jean-Pierre
|
|
| Sujet : Qui me reconnait ? Nouveau | De slouptoouut Le 18-10-2010 à 23:43 sta |
|
Ah oui, j'avais pas vu qu'il manque la finale ?!
la manquante serait alors une 6F6 , ou une 6V6 (les 2 ont le même rôle, la même gueule , et exactement le même brochage, mais une impédance de charge et une polar différente ...Quelle est la valeur de la résistance de cathode de la lampe a identifier ?
(si 220 à 250 ohms ->6V6 , si 450 à 500 ohms -> 6F6 )
sloup
|
|
| Sujet : Qui me reconnait ? Nouveau | De jpb1 Le 18-10-2010 à 23:54 sta |
|
Je sais pas
Regarderais demain.
Maintenant dodo
Merci
|
|
| Sujet : Qui me reconnait ? Nouveau | De Pierrot du 82 Le 19-10-2010 à 00:20 cms |
| |
Je n'ai rien trouvé en Roxazur, mais en Voxazur celui-ci :
http://doctsf.com/grandlivre/fiche.php?ref=14025
Les lampes correspondent, la 6TH8 remplacée par la 6E8MG au cours d'un dépannage...
La lampe finale BF doit être une 6F6 (la 6V6 n'existant pas en 1937)
La redresseuse est une 5Y3GB.
| |
|
|
| Sujet : Qui me reconnait ? Nouveau | De ES Le 19-10-2010 à 18:09 sta |
|

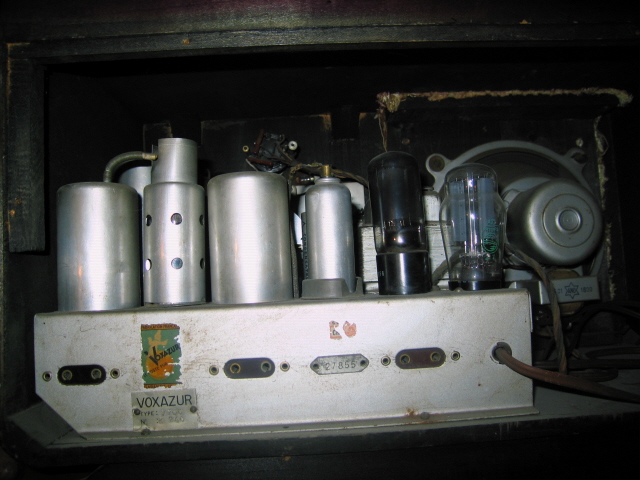

Je pense toujours à Voxazur.Le mien est le V705.La plaque de N_o du chassis est fixé au mème endroit avec 2 rivets.La partie basse coté gauche est biseautée en bas.Le transfo de sortie et le HP me semblent pareil,et de mème marque,et les transfos FI aussi...Il ne vous manque que la plaque signalétique!
| |
|
| Sujet : Qui me reconnait ? Nouveau | De jpb1 Le 19-10-2010 à 23:03 sta |
|
Bonjour à tous, je suis de retour.
Pour sloup la cathode de la lampe finale est directement branchée à la masse.
Mais il me semble que le poste a été bricolé, il y a des éléments coupés. Je vous mets quelques photos du châssis et du système de plaque trouée pour tenir les éléments (précurseur du circuit imprimé.
Pour ES/Eddy : Le châssis n’est pas tout à fait le même. Tout à droite j’ai la finale et à coté la double capa électrolytique alors que chez vous vous avez une lampe à cet emplacement.
Mais c’est sûrement un Voxazur mais peut-être un autre modèle. Avez-vous le schéma de votre V705 ?

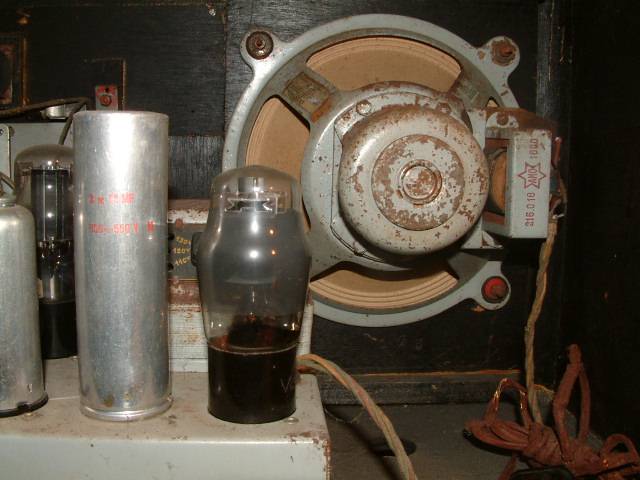

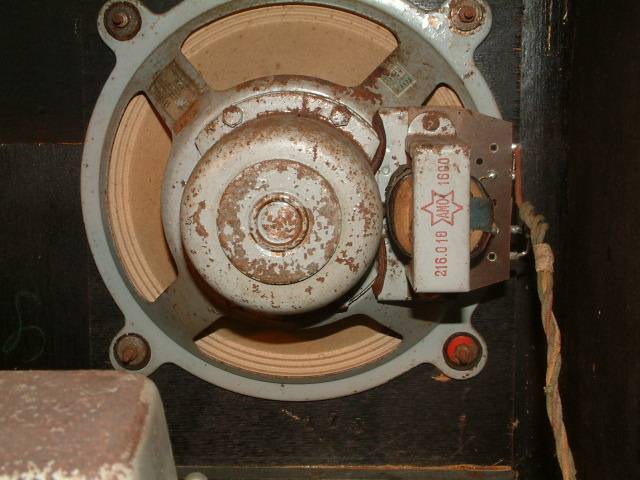

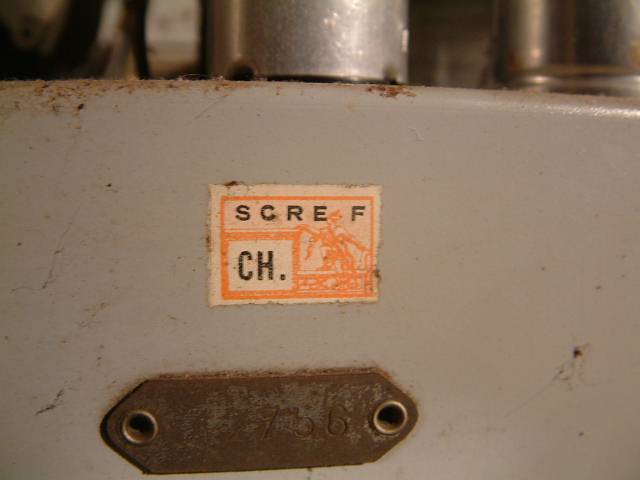

L’haut-parleur est effectivement identique et le décalque « SCRE F » à l’arrière du châssis se retrouve également chez vous (en partie déchiré)
Je suis de plus en plus convaincu qu’il s’agit d’un Voxazur mais quel modèle ? Voila le problème…
Je reviens aussi sur les lampes présentes : Quelqu’un pourrait-il me donner la fonction des lampes présentes :
5Y3GB : redresseuse
6K7
6E8 MG
6Q7 MG
xxx : celle qui manque
6V6 ou 6F6 : la finale
EM34 : œil magique
Ce n’est pas clair pour la finale. Selon Pierrot il s’agit d’une la 6F6 mais le lien qu’il donne propose une 6V6 ![[:??:]](s11.gif)
Qui dit mieux
Et que proposer vous pour la manquante ?
Aller, encore beaucoup de questions.
Je reviens demain soir
Merci à tous
| |
|
| Sujet : Qui me reconnait ? Nouveau | De jpb1 Le 19-10-2010 à 23:03 sta |
|
| |
|
| Sujet : Qui me reconnait ? Nouveau | De Totolagalène Le 19-10-2010 à 23:42 sta |
|
6E8 changeuse de fréquence
6K7 amplificatrice Moyenne Fréquence
6Q7 détectrice et préamplificatrice Basse Fréquence
6F6 amplificatrice puissance BF
5Y3 redresseuse
Le compte est bon peut-être, il est possible qu'il ne manque pas de lampe et que le support octal vide servait à un connecteur pour le HP qui était alors débranchable pour une intervention , c'était courant.![[:Hi:]](s12.gif)
|
|
| Sujet : Qui me reconnait ? Nouveau | De ES Le 20-10-2010 à 17:38 sta |
|
Non,je n'ai malheureusement pas le schema!
|
|
| Sujet : Qui me reconnait ? Nouveau | De jpb1 Le 20-10-2010 à 22:31 sta |
|
Merci pour les fonctions.
Non il manque vraiment une lampe car le haut-parleur est branché directement et le socle vide est alimenté avec le chauffage d'ou certainement la présence d'une lampe supplémenatire qu'il reste à trouver.
Je sens que cela ne va pas être simple
mais quand on aime ...
|
|
| Sujet : Qui me reconnait ? Nouveau | De slouptoouut Le 20-10-2010 à 23:00 sta |
|
Bonjour,
peut être une prise pour adaptateur FM externe embrochable
(O K, je sors ...essayer ma perche haute tension  )
|
|
| Sujet : Qui me reconnait ? Nouveau | De Totolagalène Le 20-10-2010 à 23:40 sta |
|
Sur les cosses de ce support vide, y-a-t-il autre chose de branché et quoi?
En tous cas je ne vois pas quelle lampe il peut manquer pour le fonctionnement normal d'un poste : la série de tubes çi-dessus est tout à fait tradtionnelle, courante et se suffit entièrement à elle même.
|
|
| Sujet : Qui me reconnait ? Nouveau | De slouptoouut Le 20-10-2010 à 23:53 sta |
|
...Ou alors, c'étais peut être pour enquiller une double triode préamplificatrice additionnelle , genre 6SN7 par exemple, ajoutée par un gratteux, pour utiliser le poste en guise d'ampli pour guitare ?
(le tube ne servirais alors que lorsqu'une guitare est branché , et pourrais être absent lorsque le poste est utilisé en radio ...ceci dit, je ne vois pas de jack , dans ces conditions, resterais à trouver ou branche t'on la gratte ?)
sloup
|
|
| Sujet : Qui me reconnait ? Nouveau | De jpb1 Le 21-10-2010 à 20:03 sta |
|
Je vais relever un bout du schéma de cette lampe en trop mais pas avant lundi (j'ai de la visite)
Je confirme que ce n'est pas un adapteur FM stéréo ... il manque un canal
Mais peut-être un DAB+ préhistorique
Bonne fin de semaine
Jean-Pierre
|
|
| Sujet : Qui me reconnait ? Nouveau | De slouptoouut Le 21-10-2010 à 21:02 sta |
|
Bonjour,
ou alors c'est peut être une prise pour "option télévision" (et là, je ne plaisante pas ...)
En effet, dans les années 1930 et aux tout débuts de la télévision qui étais a cette époque mécanique ... On utilisais des postes de radio, presque classiques , associé a une mécanique consistant essentiellement en un disque percé de 30 minuscules trous en spirale (réalisant le balayage) tournant devant une lampe au néon à plaque , modulée par un ampli (réalisant la VF) pour reconstituer une image ...avec une définition de 30 lignes .
On utilisais soit 2 appareils récepteurs physiquements indépendants , un pour le son (qui n'étais qu'un poste radio classique doté d'un HP classique , et un pour l'image (avec l'électronique HF et vidéo+ la lampe au néon+ le disque de nipkow , et sa motorisation ) récepteurs concu comme des poste radio normaux avec pour seule particularitée une position dédiée à la TV sur le bloc d'accord )
Soit un appareil combiné monobloc (partie radio , partie BF et son HP , partie vidéo, lampe au néon, disque de nipkow , moteur ...en un seul appareil (tres compliqué, tres cher, et tres encombrant )
Soit un récepteur radio , d'apparence classique et d'un principe classique , faisant la gamme TV et doté d'un connecteur destiné a recevoir , en option, un second appareil se branchant sur le premier et comprenant:
la partie image (amplification + lampe au néon) et la partie mécanique ( disque de nipkow+ moteur ) se branchant sur le poste dotée de la prise spéciale , les deux appareils pouvant être acquis séparément
Ce genre de principe et de montages en options devais aussi se faire aux débuts de la TV cathodique qui succédèrent a la TV mécanique (avec un tube cathodique électrostatique comme les oscillos, et une définition de 180 lignes ...)
Ces engins étais d'une diffusion tres "confidentielle" pour ne pas dire quasi "expérimentales" bien qu'il y ait eu quelques émissions régulières , et sont extrèmement rares ...
Reste a voire si c'étais marqué quelque part "télévision" ou "radiovision" (puisque aux tout débuts on appellais ça radiovision ...Hypotèse cepandant extrèmement improbable ! j'ai déja rencontré ce cas là ...une seule fois !)
sloup
|
|
| Sujet : Qui me reconnait ? Nouveau | De guy F6ctp Le 21-10-2010 à 22:04 sta |
|
Et pourquoi-pas tout simplement une prise pour cadre dans les petites fabrication de mon Ami Radio AM il présentait cela.
@+
Guy
|
|
| Sujet : Qui me reconnait ? Nouveau | De Totolagalène Le 21-10-2010 à 22:11 sta |
|
Ben oui, ce sera tellement plus facile quand nous aurons le relevé de câblage de ce support: patientons...
|
|
| Sujet : Qui me reconnait ? Nouveau | De jpb1 Le 26-10-2010 à 23:16 sta |
|
Je me suis avancé en vous promettant le schéma pour lundi
Il y a le jardin à faire car il fait beau et on déménage à la fin de la semaine (au boulot, heureusement pas à la maison) mais cela fait beaucoup et il ne reste plus assez pour le schéma et je ne pourrai de toute façon pas suivre le fil correctement
Donc je reviens dès que j'ai le schéma et le temps d'en discuter (en principe la semaine prochaine)
Alors bonne bricole et merci pour votre patience
Jean-Pierre
|
|
| Sujet : Qui me reconnait ? Nouveau | De jpb1 Le 01-11-2010 à 19:02 sta |
|
Reboujour à tous,
Jardin fini, déménagement presque terminé…
Voilà des nouvelles de mon poste inconnu qui a une lampe de trop.

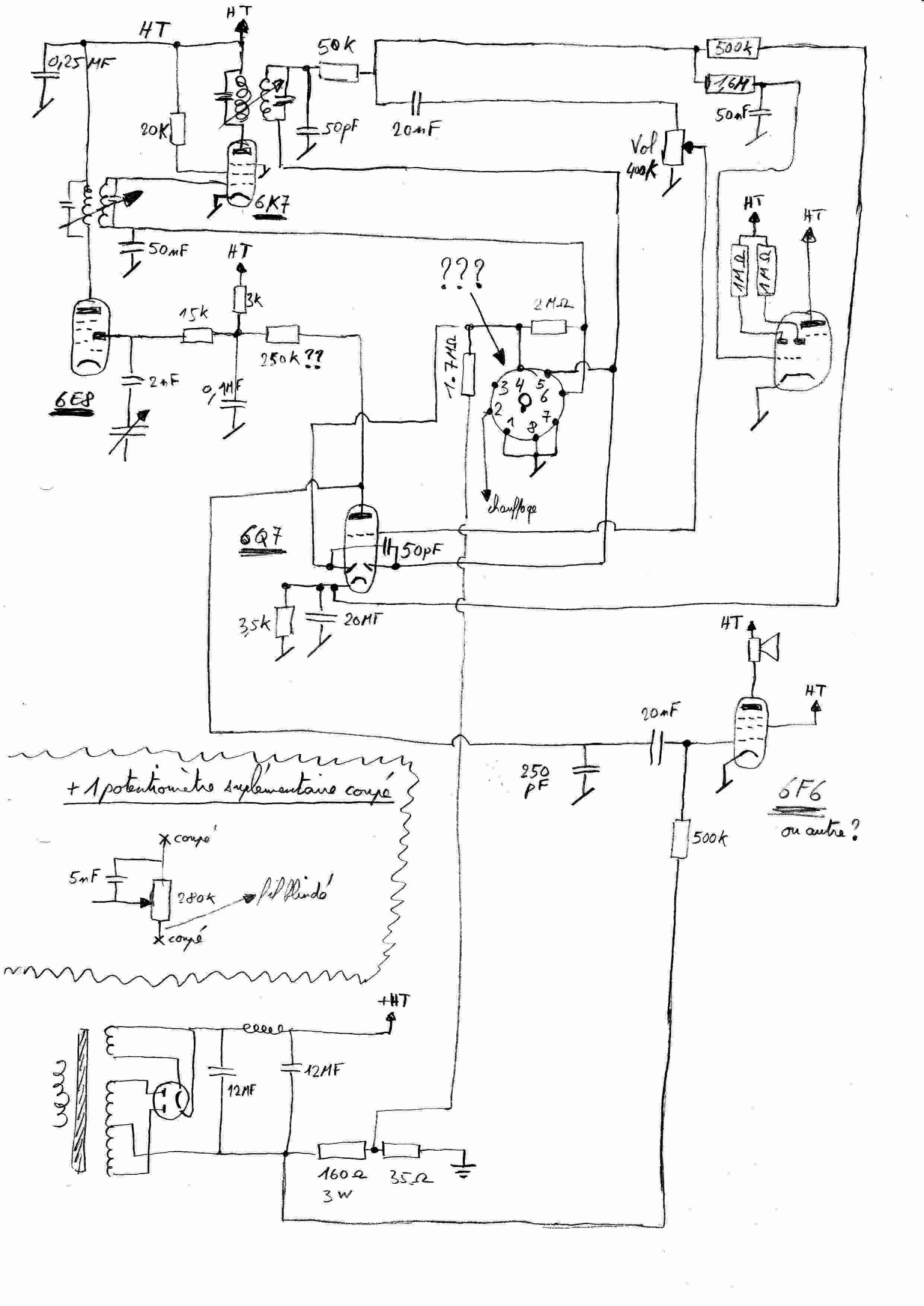

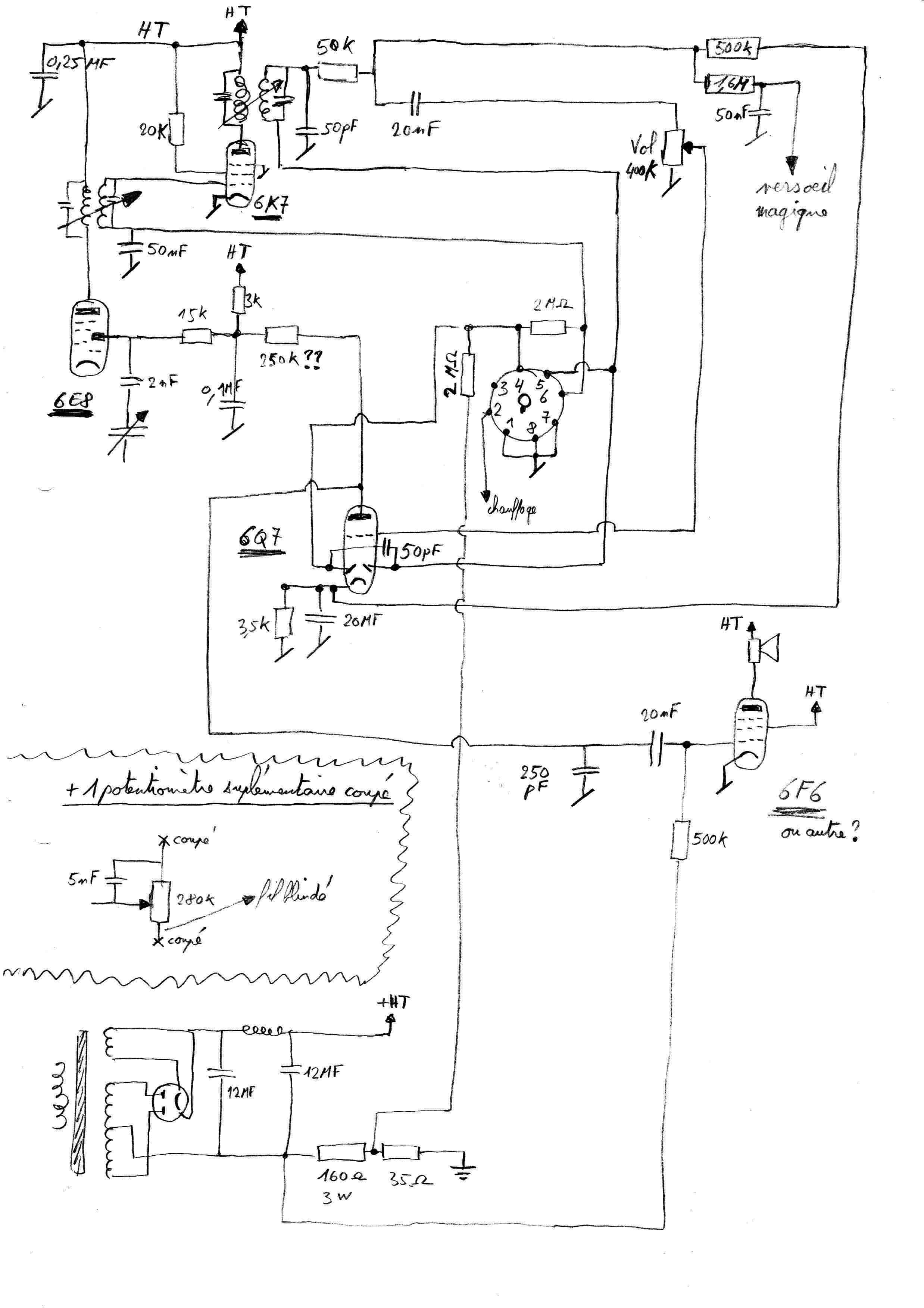

J'ai relevé le schéma que je vous joins.
Les valeurs des résistantes sont en grande partie des valeurs mesurées, par contre les capas ont la valeur indiquée sur le composant.

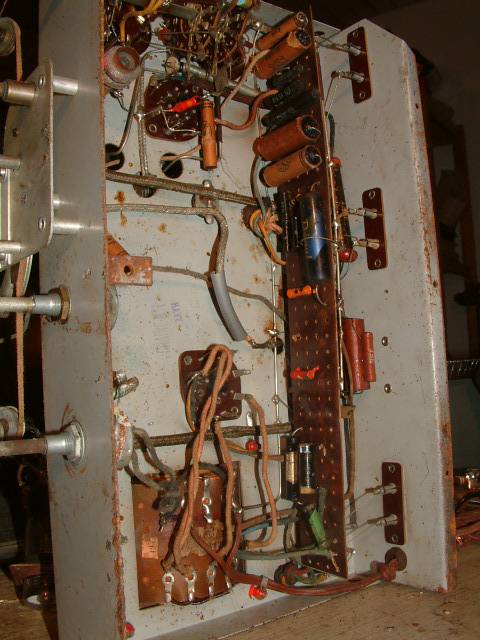

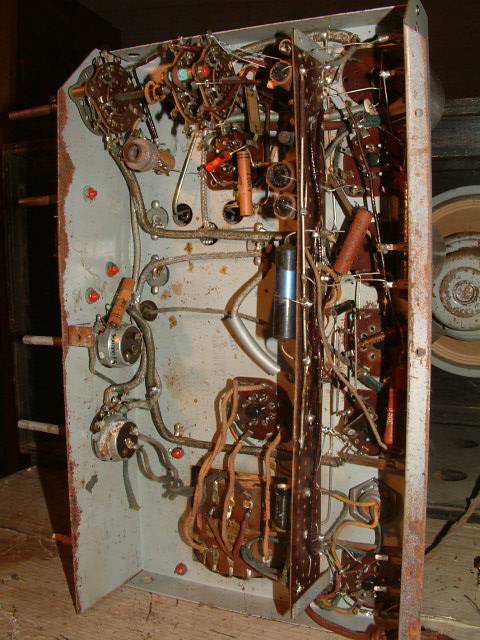

Le poste a bien été bricolé. Il y a par exemple un potentiomètre qui est débranché (fils coupé) et des amorces de fils sans rien aux bouts
Merci aux spécialistes pour comprendre quelque chose dans ce schéma et d'identifier la lampe manquante ainsi que sa raison d'être. Ce poste retrouvera alors peut-être une seconde jeunesse.
Pour info : J’ai fait une recherche sur le site de RadioMuseum (en donnant le jeu de lampes le site nous donne tous les postes utilisant ce jeu)
Eh bien il y en a 33 modèles, en grande majorité des français, mais aucun modèle n’utilise une lampe supplémentaire. C’est vraiment bizarre ce socle en trop.
Pour rappel : Poste supposé de marque Voxazur équipée des lampes suivantes :
6E8 changeuse de fréquence
6K7 amplificatrice Moyenne Fréquence
??? une inconnue que nous cherchons à identifier (type et fonction)
6Q7 détectrice et préamplificatrice Basse Fréquence
6F6 amplificatrice puissance BF
5Y3 redresseuse
EM34 : œil magique
Merci à tous
Jean-Pierre
| |
|
| Sujet : Qui me reconnait ? Nouveau | De adr66 Le 01-11-2010 à 19:38 sta |
|
En suivant la logique le tube 6Q7 devrait être juste à coté du deuxième bloc moyenne fréquence !!
je ne pense pas que la 6K7 soit d'oirigne !!
|
|
| Sujet : Qui me reconnait ? Nouveau | De blaisepascal Le 01-11-2010 à 20:39 sta |
|
Bonsoir,
Il me semble que la polarisation fixe de la finale BF, générée par le retour de courant HT, conviendrait plus à une 6V6 qu'à une 6F6, à moins que les valeurs aient dérivé (les valeurs de 160 et 35 Ohm ont-elles été mesurées ?).
Chose surprenante sur le support vide, la broche 3 souvent réservée à l'anode n'est pas reliée. S'agirait-il d'un bouchon de test, pour vérifier facilement les niveaux de CAG et de détection BF, la tension de chauffage ou pour injecter un signal BF ?
Pascal
|
|
| Sujet : Qui me reconnait ? Nouveau | De adr66 Le 01-11-2010 à 20:50 sta |
|
Où est le câblage du support vide sur le schéma
Peut être qu"une lampe absente servait pour l'antifading, ça à existé au moins ?
|
|
| Sujet : Qui me reconnait ? Nouveau | De slouptoouut Le 01-11-2010 à 20:54 sta |
|
Bonjour,
possible... L'antifading amplifié a existé, la "lampe de silence" ou de "squelch" aussi ...Mais ces dispositifs étais généralement trop peu fiables a l'époque de ces lampes là, et ont été abandonnés.
sloup
|
|
| Sujet : Qui me reconnait ? Nouveau | De blaisepascal Le 01-11-2010 à 20:54 sta |
|
Je suppose que le support vide est figuré sur le schéma par le support octal en haut à droite de la 6Q7.
Concernant la finale, y a-t-il une impédance indiquée sur le transfo de sortie ?
|
|
| Sujet : Qui me reconnait ? Nouveau | De blaisepascal Le 01-11-2010 à 20:57 sta |
|
Il n'empêche qu'on ne voit aucune arrivée de HT vers le support vacant, sauf erreur de relevé ou bricolage antérieur.
Pas de HT, pas de lampe...
|
|
| Sujet : Qui me reconnait ? Nouveau | De adr66 Le 01-11-2010 à 20:58 sta |
|
Pour Blaisepascal , oui mais si l'anode était sur un téton en haut du tube manquant !!
|
|
| Sujet : Qui me reconnait ? Nouveau | De blaisepascal Le 01-11-2010 à 21:02 sta |
|
Bonne remarque, je n'y avait pas pensé.
Mais il me semble (sans en être tout-à-fait sûr) que les anodes sur téton sont venues plus tard, pour des tubes de puissance travaillant sous plus haute tension.
|
|
| Sujet : Qui me reconnait ? Nouveau | De adr66 Le 01-11-2010 à 21:15 sta |
|
Il y a des erreurs de relevé !!
On pourrait ausi penser que l'oeil magique se connectait sur ce support, mais pourquoi un support pour l'oeil
Je penche plus pour une lampes de contrôle antifading ou gain !
|
|
| Sujet : Qui me reconnait ? Nouveau | De adr66 Le 01-11-2010 à 21:25 sta |
|
Attendons déjà de savoir quel supports sont représentés sur le schéma
|
|
| Sujet : Qui me reconnait ? Nouveau | De Pierrot du 82 Le 01-11-2010 à 22:05 cms |
| |
Le suipport non repéré est celui de la EM34 ;
grille reliée à la CAG
les 2 résistances de 2 MO
C'est bien une EM34 !
| |
|
|
| Sujet : Qui me reconnait ? Nouveau | De adr66 Le 01-11-2010 à 22:43 sta |
|
|
|
| Sujet : Qui me reconnait ? Nouveau | De jpb1 Le 01-11-2010 à 23:02 sta |
|
Ouah …
Cela bosse dur sur le forum ce soir.
Merci en tout cas pour votre coup de main.
Quelques réponses aux questions soulevées :
La lampe inconnue est symbolisée par le socle octal numéroté 1 à 8 (vers les 2 résistances de 2 MOhm, en haut à droite de la 6Q7)
Polarisation fixe de la finale :
- résistance notée de 150 Ohm (mesurée = 160)
- résistance notée : Corps rouge avec un point jaune au centre et un point vert à l’une des extrémités (mesurée = 35 Ohm)
Le marquage de la lampe actuellement en place est effacé. Donc je ne sais pas si c’est une 6V6 ou une 6F6 qui est utilisée. Maintenant que vous avez le schéma qu’en pensez vous ?
Pas d’impédance notée sur le haut-parleur (revoir photo postée dans ce fil le 19.10.10 à 23h03)
La patte numéro 3 du socle vide a de la soudure dessus mais pas de fil. Elle a donc du être reliée une fois ...
Le socle de la EM4 n’est pas représenté. Je vais le rajouter sur le schéma (demain)
Ce socle ne servait pas pour l’oeil magique (EM34). Il y a un beau toron de câble d’époque qui va à l’œil magique, et cela semble être d’origine.
Si vous trouvez ou soupçonnez des erreurs dans le relevé merci de me les indiquer pour que je contrôle et corrige.
Pour Pierrot du 82 : attention de ne pas s’emballer car sur le socle de la EM34 il y a deux résistances de d’environ 1.2 MOhm. Bref je rajouterai le câblage de l’EM34 demain.
Je bosse demain, donc bonne nuit à tous
Jean-Pierre
|
|
| Sujet : Qui me reconnait ? Nouveau | De blaisepascal Le 01-11-2010 à 23:30 sta |
|
L'ancien codage des valeurs pour les résistances, c'est bien corps-bout-point ?
Ce qui ferait pour la polar de la finale 250k . Comprend pas..
Concernant l'impédance de charge de la finale BF, je pensais plutôt à une inscription sur l'enroulement, invisible sur la photo.
|
|
| Sujet : Qui me reconnait ? Nouveau | De Pierrot du 82 Le 02-11-2010 à 01:18 cms |
| |
Si la résistance de cathode de la finale BF fait 150 oms,
le tube pourrait être une 6M6 (c'est une EL3 en culot octal)
Mais si la cathode est à la masse (polar par le moins HT) là on ne sait plus rien dire...
| |
|
|
| Sujet : Qui me reconnait ? Nouveau | De Totolagalène Le 02-11-2010 à 01:56 sta |
|
Il peut déjà savoir si c'est une 6V6 ou non, en mesurant le courant filament;
6V6 = 0,45 A
6F6 et 6M6 = 0,7 A.
|
|
| Sujet : Qui me reconnait ? Nouveau | De Totolagalène Le 02-11-2010 à 02:01 sta |
|
C'est un poste qui faisait aussi fonction de testeur de zeux magiques!
|
|
| Sujet : Qui me reconnait ? Nouveau | De Totolagalène Le 02-11-2010 à 13:03 sta |
|
Je pense que ce support vide (caractéristique d'un câblage pour oeil magique avec ses 2 résistances d'un ou 2 Mégohms) servait à pouvoir débrancher son faisceau de fils du châssis par une prise/bouchon Octal comme celle-ci>>>>>>>>>>
La prise/bouchon a été supprimée (pour une raison ou une autre) et les fils ont été raccordés en direct.
On trouvait souvent ce système débranchable pour le HP et ce constructeur l'aurait, lui, appliqué pour l'oeil magique.
| |
|
| Sujet : Qui me reconnait ? Nouveau | De Jacques (webmestre) Le 02-11-2010 à 13:24 sta |
|
Je pense plutôt à un châssis se voulant universel suivant le poste, l'un équipé d'oeuil, l'autre non, la réduction des coûts de fabrication ne date pas d'aujourd'hui.
|
|
| Sujet : Qui me reconnait ? Nouveau | De Totolagalène Le 02-11-2010 à 17:12 sta |
|
|
|
| Sujet : Qui me reconnait ? Nouveau | De jpb1 Le 02-11-2010 à 19:09 sta |
|
Bonjour,
Voilà le schéma complété avec l’œil magique EM34. On retrouve sur le socle de l’oeil magique les deux résistances habituelles de 1 Mohm. (donc le mystère demeure pour les 2 de 2 Mohm)
Pour Blaisepascal : Concernant la polarisation de la finale avec ses 250K !
C’est une erreur de ma part. La résistance est orange avec le bout noir et un point noir au centre. Donc si j’ai bien compris, 30 ohm et pas 250K ce qui correspond à la mesure faite de 35 ohm.
La cathode de la finale est bien à la masse, je confirme.
Pour Jacques : Ce poste est équipé d’un œil mais n’utilise pas le socle. Ies fils qui alimentent l’œil sont directement soudé aux divers éléments sur le châssis. Donc plutôt explosion des coûts avec un socle en trop inutilisé.
Pour Totolagalène : Le courant de chauffage de la finale est de 0,46 A donc cela parait bien être une 6V6. Voilà déjà une quasi certitude (enfin une)
Il reste à trouver
- la marque de l’appareil
- le modèle
- l’utilité et le type de lampe pour le socle vide ou une justification plausible pour ce socle
- and « last but not least » le schéma d’origine
Je suis d’accord avec vous j’en demande beaucoup mais c’est la vie…
Et merci à tous pour vos contributions
Jean-Pierre
| |
|
| Sujet : Qui me reconnait ? Nouveau | De Totolagalène Le 02-11-2010 à 19:52 cms |
| |
|
| Sujet : Qui me reconnait ? Nouveau | De adr66 Le 02-11-2010 à 20:39 sta |
|
Avec le pied du secondaire de la première MF qui va sur le support ??!! humm...!
|
|
| Sujet : Qui me reconnait ? Nouveau | De Totolagalène Le 02-11-2010 à 21:50 sta |
|
De toutes façons il n'y a rien qui ressemble, de près ou de loin, à un tel relevé de câblage, hormis celui d'un EM34 mal bidouillé.
|
|
| Sujet : Qui me reconnait ? Nouveau | De jpb1 Le 03-11-2010 à 18:37 sta |
|
Bonjour,
Merci pour l'aide apportée par tous. On n'a pas tout résolu mais on a bien avancé.
Il me reste maintenant à restaurer ce poste en laissant ce socle vide (pour le moment)
Bon il faut que je trouve d'abord le temps pour
Bonne bricole à tous
Jean-Pierre
|
|
|
>Journaux du site au 22/08/2022 à 10:26
!
y'a pas de lampe inconnue, pas plus que de mystère avec les 2 résistances de 2 Mégohms! Un EM 34
