| Sujet : ampli jason A-25 Nouveau | De leullier Le 18-10-2010 à 10:33 cms |
|  |
Bonjour,

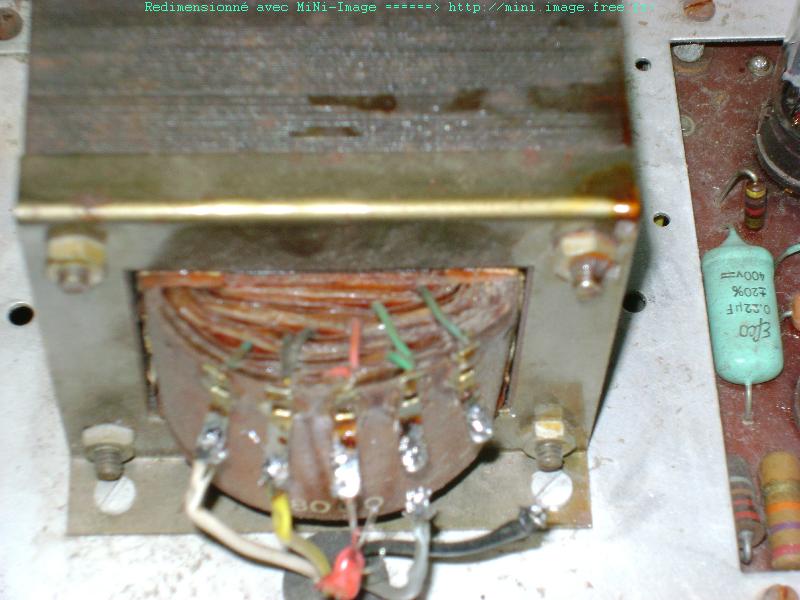

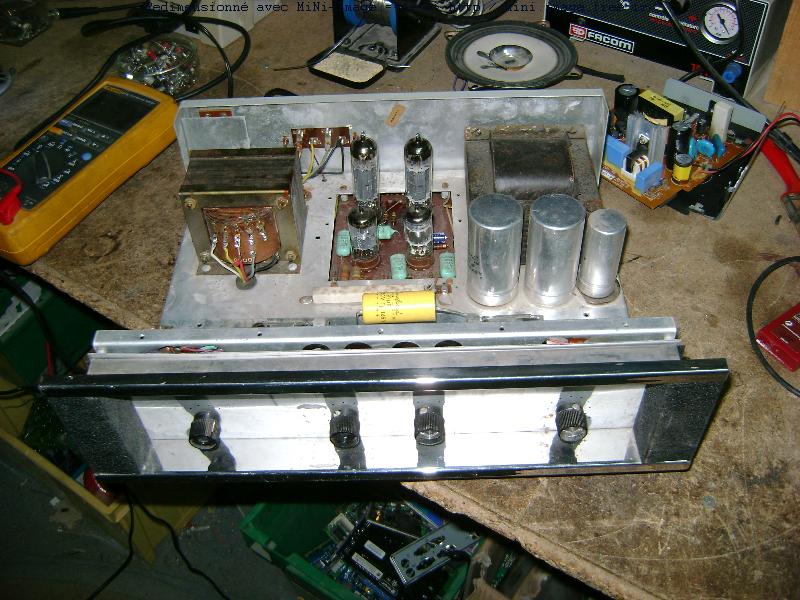

j'ai un petit soucis avec cet ampli les tubes el84 rougissent,(courc circuit ?) aprés recherche je me tourne vers le transfo de sortie !une idée est la bienvenue.il est vrai que je l'ai vérifier tres rapidement.
cordialement
Paul
| |
| |
|
| Sujet : ampli jason A-25 Nouveau | De adr66 Le 18-10-2010 à 10:40 sta |
|
Voir s'il y à une polar fixe (?) et contrôler la tension de polar au grilles des EL84 !!
Mise à part ça contrôler les condensateurs de liaison an EL84, ils sont peut être flingués !

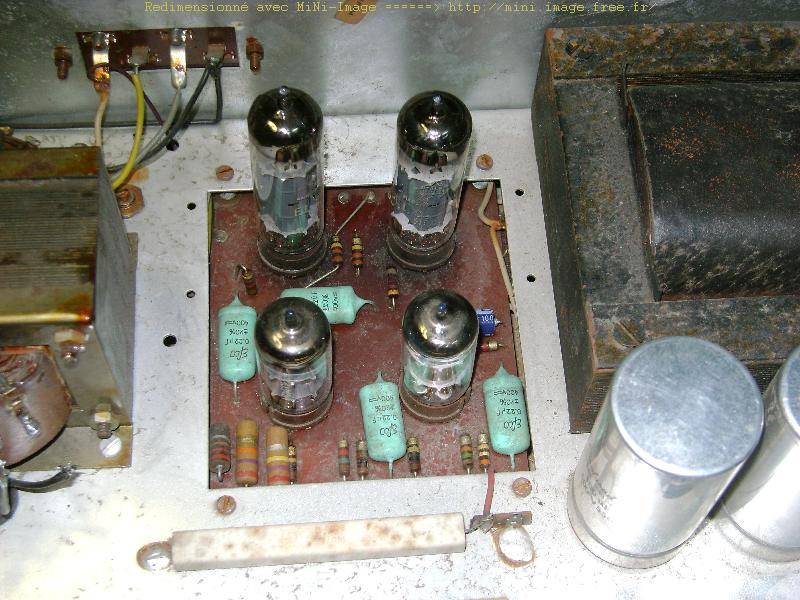

Ca a chauffé autour des supports EL84, y a intéret à contrôler et même refaire toutes les soudures !
Piere
|
|
| Sujet : ampli jason A-25 Nouveau | De leullier Le 18-10-2010 à 11:43 cms |
| |
Si quelqu'un trouve le schéma , il est le bienvenue.
| |
|
|
| Sujet : ampli jason A-25 Nouveau | De gbubu Le 18-10-2010 à 12:55 sta |
|

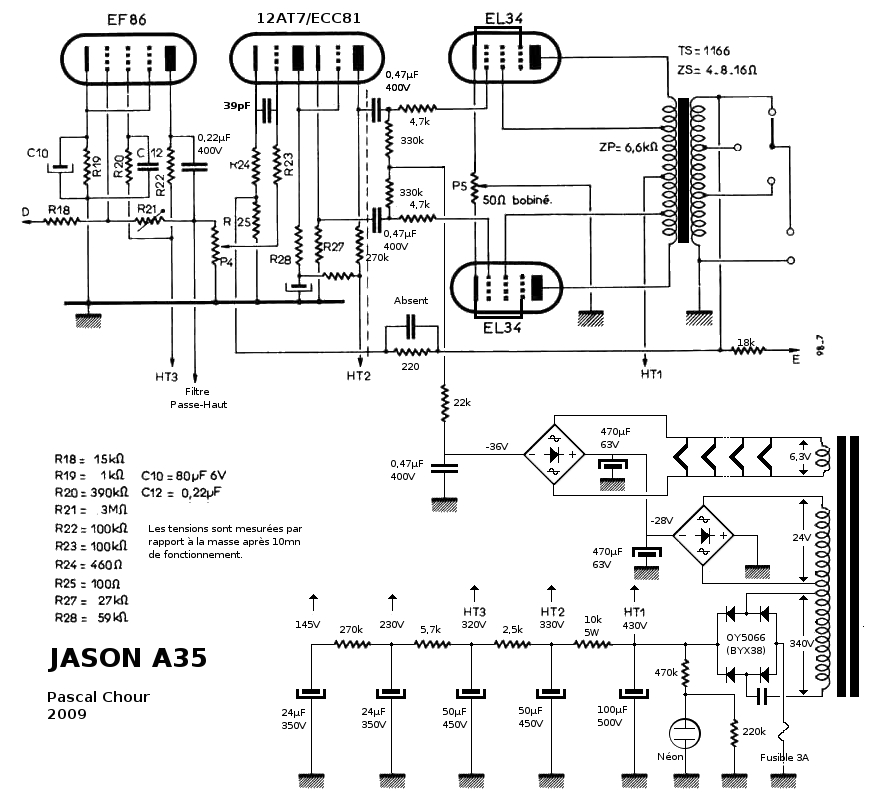

schéma jason a35,si ça peut servir.....![[:Hi:]](s12.gif)
| |
|
| Sujet : ampli jason A-25 Nouveau | De Pierrot du 82 Le 18-10-2010 à 12:58 cms |
| |
Comme dit Pierre, ça sent le condo de liaison fuyard...
Il suffira de mesurer les tensions des G1 en l'absence de signal d'entrée.
Vous devez avoir au minimum moins 7 V par rapport à la cathode !
| |
|
|
| Sujet : ampli jason A-25 Nouveau | De leullier Le 18-10-2010 à 13:06 cms |
| |
Merci pour l'aide !
| |
|
|
| Sujet : ampli jason A-25 Nouveau | De adr66 Le 18-10-2010 à 14:50 sta |
|
De toutes façon sur ce genre de châssis il faut changer systèmatiquement tous les condensateurs !!
Pierre
|
|
| Sujet : ampli jason A-25 Nouveau | De Bombarde Le 18-10-2010 à 16:08 sta |
|
Hello!
Voir la présence de la tension négative l'alimentation spécifique.

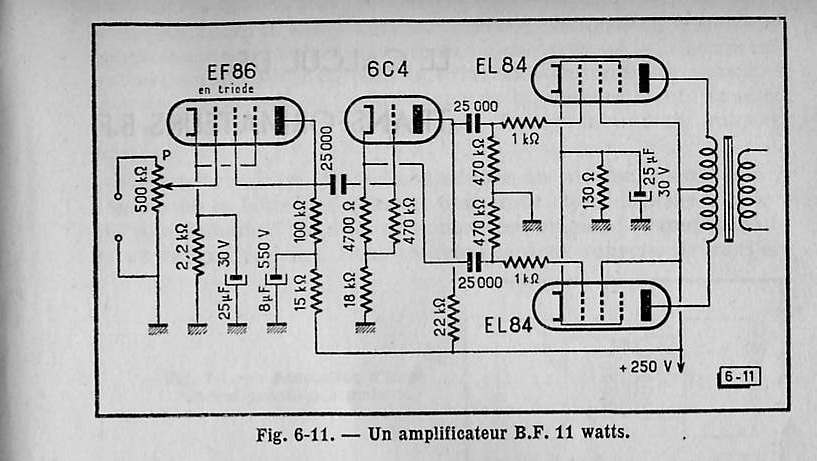

Pour vous aider vous trouverez un schema avec polarisation automatique issu d'un ouvrage très bien fait de Charles GUILBERT F3LG . Cet ouvrage traite de:
-Calcul et réalisation des transformateurs, autotransformateurs d'alimentaion
-Calcul et réalisation des transformateurs de liaison BF et de sortie
-Inductance de filtrage
-Relais et calcul
-Nombreux exemples de calculs.
N'hésitez pas à me demander des renseignements.
Cordialement
Bombarde
| |
|
| Sujet : ampli jason A-25 Nouveau | De adr66 Le 18-10-2010 à 16:11 sta |
|
Dans ce cas ci c'est une polar fixe Bombarde !!
|
|
| Sujet : ampli jason A-25 Nouveau | De Pierrot du 82 Le 18-10-2010 à 16:32 cms |
| |
C'est bien une polarisation automatique sur le schéma proposé, avec la résistance commune aux cathodes...
| |
|
|
| Sujet : ampli jason A-25 Nouveau | De Bombarde Le 18-10-2010 à 16:57 sta |
|
Bonjour
Oui j'avais bien vu la subtilité. Mais j'ai mis le schéma au cas ça pourrait aider. Par contre le bouquin en question est super. C'est un peu ancien mais ça c'est du robuste !!! Du fer, du cuivre , des lampes, ça peut rougir un coup, tout ne pête pas d'un seul coup comme avec les transistors.
Cordialement
Bombarde
|
|
| Sujet : ampli jason A-25 Nouveau | De Pierrot du 82 Le 18-10-2010 à 17:00 cms |
| |
Non, la polar fixe c'est autre chose, typiqyement une ten,sion fixe, comme sur le schéma du Jason A-35.
| |
|
|
| Sujet : ampli jason A-25 Nouveau | De Bombarde Le 18-10-2010 à 17:17 sta |
|
Bonjour,

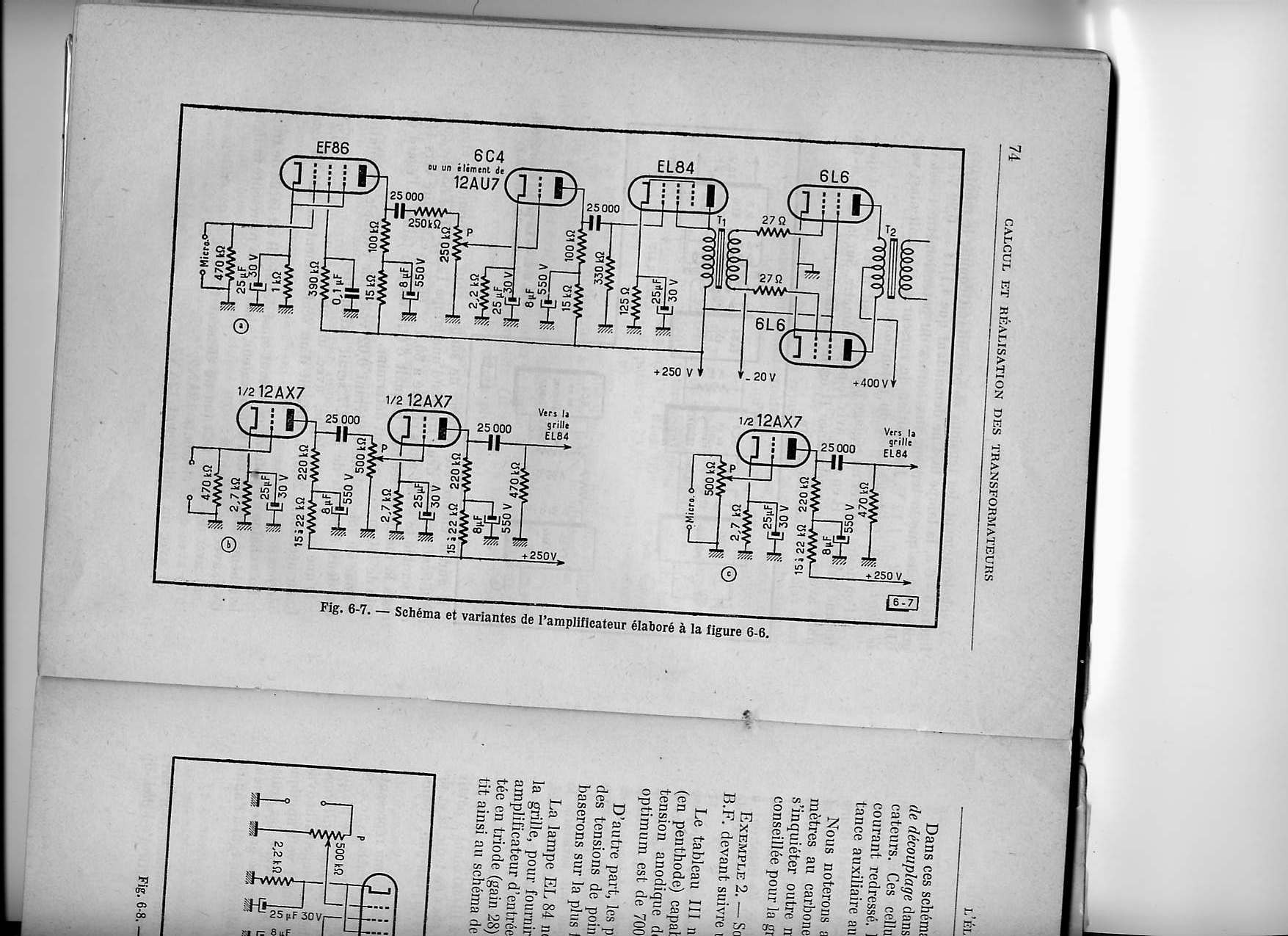

J'avais bien vu la polar fixe. Du même ouvrage un autre schéma avec polar fixe et transfo dephaseur.
Cordialement
Bombarde
| |
|
| Sujet : ampli jason A-25 Nouveau | De adr66 Le 18-10-2010 à 17:48 sta |
|
Ahhh le pénible de Pierrot !!!! oui j'avais bien compris, je voulais dire dans le cas du Jason ![[:!!:]](s17.gif) !!
Je possède ce livre, c'est le premier que j'ai eu sur les transfos !!
J'ai eu aussi à une époque un petit tuner FM stéréo Jason !
|
|
| Sujet : ampli jason A-25 Nouveau | De Pierrot du 82 Le 18-10-2010 à 19:29 cms |
| |
T'as qu'à te relire alors !
| |
|
|
| Sujet : ampli jason A-25 Nouveau | De adr66 Le 18-10-2010 à 20:20 sta |
|
Rien compris au film non plus !!
|
|
| Sujet : ampli jason A-25 Nouveau | De René Le 18-10-2010 à 23:25 sta |
|
Le chat à qui ?
|
|
| Sujet : ampli jason A-25 Nouveau | De leullier Le 19-10-2010 à 11:08 cms |
| |
Bonjour
pour l'instant je change tous les condos. lorsque les tubes rougissent si je laisse faire il se passe un accrochage avec un sifflement.si je débranche le ts (fil des el 84 ) les tubes ne rougissent plus )
A+
Paul
| |
|
|
| Sujet : ampli jason A-25 Nouveau | De adr66 Le 19-10-2010 à 13:22 sta |
|
Si vous débranchez le TS il n'y à plus de HT donc c'est normal que les tubes ne rougissent plus !!
Effectivement en priorité change tous les condensateurs de filtrages et de liaison aux grille des EL84! !
enlever les EL84 de leurs supports et contrôler les tension sur les grilles d'attaque des EL84 !!!
Vérifier toutes les tensions en sortie des pont de diodes !!
Si les quatres tube rougissent je doute que les TS soit morts, mais c'est possible, alors là les décâbler et tester les primaire et demi primaires en ohmmètre !
Ne pas oublier qu'un push pull à lampes doit toujour être chargé en sortie !
Pierre
|
|
| Sujet : ampli jason A-25 Nouveau | De hrh Le 19-10-2010 à 17:50 sta |
|
Bonjour,
Avez vous verifié le -36V polar des grilles ?
Amicalement
|
|
| Sujet : ampli jason A-25 Nouveau | De Pierrot du 82 Le 19-10-2010 à 19:12 cms |
| |
Depuis quand y a t'il - 36 V sur les grilles ?
On parle bien du Jason A-25 ?
| |
|
|
| Sujet : ampli jason A-25 Nouveau | De adr66 Le 19-10-2010 à 19:42 sta |
|
La question est très bien posée Pierrot, le -36v sert effectivement aux grilles !!
Quand je disais pénible ......!!!
Effectivement jusqu'a preuve du contraire on est toujour sur le Jason !
|
|
| Sujet : ampli jason A-25 Nouveau | De Pierrot du 82 Le 19-10-2010 à 21:09 cms |
| |
Qu'il est con !
Sur le A-25 (push de EL84) il y a une polar - 36 V ?
Confonds pas avec le A-35 (push de EL34) ???
| |
|
|
| Sujet : ampli jason A-25 Nouveau | De hrh Le 20-10-2010 à 10:08 sta |
|
Bonjour,
Je suppose que les schemas sont similaire, si cet le cas il faut controler la polar des grille et le potar entre les cathode.
Sinon releve le schéma du A25 pour qu'il n'y est pas de confusion !
Amicalement
|
|
| Sujet : ampli jason A-25 Nouveau | De adr66 Le 20-10-2010 à 11:09 sta |
|
!!
|
|

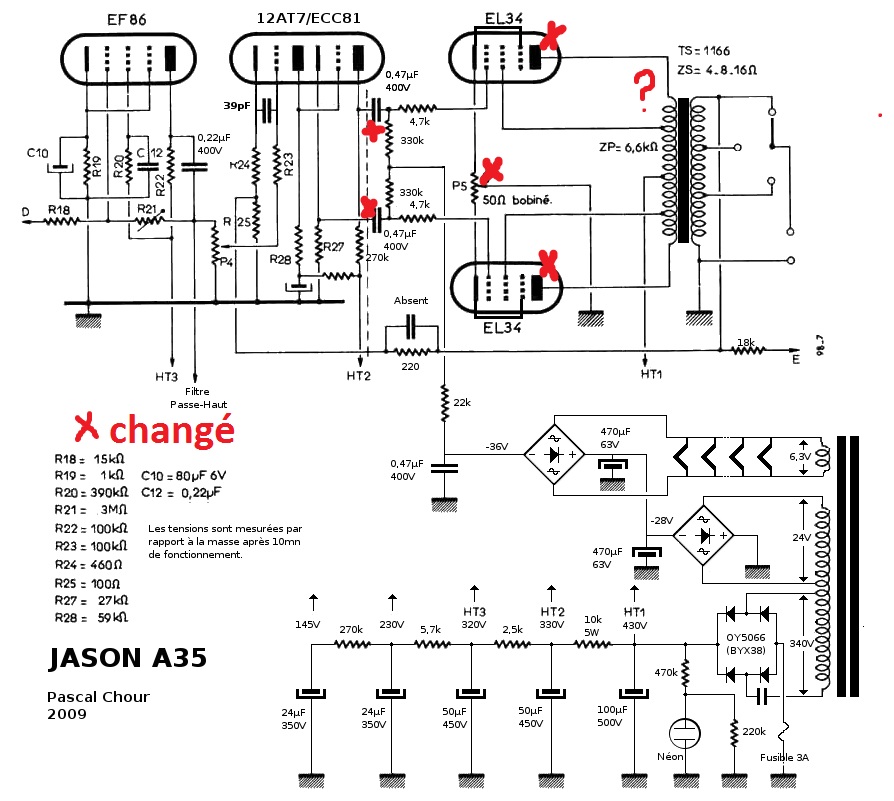

| Sujet : ampli jason A-25 Nouveau | De michel serres Le 20-10-2010 à 13:26 sta |
|
|
|
| Sujet : ampli jason A-25 Nouveau | De michel serres Le 20-10-2010 à 13:38 sta |
|
Ah!que je suis con,c est pas le meme Jason, bof j envoie histoire...
| |
|
| Sujet : ampli jason A-25 Nouveau | De michel serres Le 20-10-2010 à 13:44 sta |
|
sympa ce schéma du Jason A35,j ais bien envie de le monté{ayant le meme transfo de sortie}.Pierrot s il te plait comment on met le chapeau sur le e de {m?me}ce clavier![:o[]](s13.gif)
|
|
| Sujet : ampli jason A-25 Nouveau | De Gilbert Le 20-10-2010 à 13:51 sta |
|
on appuie d'abord sur le chapeau ( à droite du "P" sur le clavier, en minuscule ) puis on tape "e" !
|
|
| Sujet : ampli jason A-25 Nouveau | De Pierrot du 82 Le 20-10-2010 à 14:24 cms |
| |
|
| Sujet : ampli jason A-25 Nouveau | De michel serres Le 20-10-2010 à 14:40 sta |
|
^^^^eêêeeeeêêê c est bon,merci M^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^eêê,ouh!quel même,ah ok.merci ê ê ê
|
|
| Sujet : ampli jason A-25 Nouveau | De michel serres Le 20-10-2010 à 14:49 sta |
|
2 réponses!Gilbert compris clair,Pierrot merci pour Wiki..j en prauffytterrait pour amélioré pour orthographe,{je sais je suis nul}pour le chapeau ??Wiki.. me parle du Grec![[:??:]](s11.gif)
|
|
|
