| Sujet : Novak-Pontiac Nouveau | De Duck Le 02-11-2010 à 18:23 sta |
|
Bonsoir,

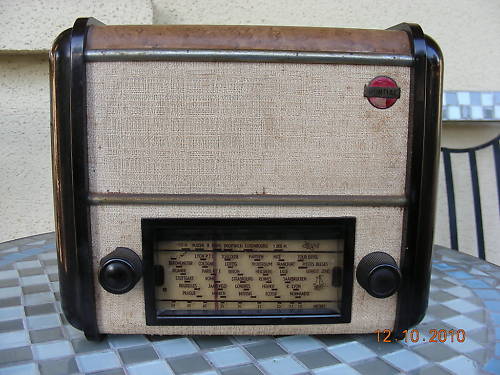

J'ai récupéré un petit poste belge de la marque NOVAK type Pontiac (N487 d'après Radiomuséum), or il a été bricolé et j'aimerai trouver son schéma, car il est équipé d'un cordon chauffant qui n'est peut-être pas d'origine! En recherchant sur le forum le 20/05/2005 Jacques semble avoir envoyé ce schéma à Roland, serait-il possible d'en avoir une copie?
Un grand merci d'avance.
Michel.
| |
|
| Sujet : Novak-Pontiac Nouveau | De Roger Michel Le 02-11-2010 à 19:10 sta |
|
Ca m'intéresse aussi. Merci.
Roger
|
|
| Sujet : Novak-Pontiac Nouveau | De Jacques (webmestre) Le 03-11-2010 à 11:46 sta |
|
Le schéma est dans les archives (marques étrangères)
|
|
| Sujet : Novak-Pontiac Nouveau | De Jacques (webmestre) Le 03-11-2010 à 11:55 sta |
|
Mais précision, le schéma que recherchait Roland en 2005 n'était pas celui du N487, sans doute y a t'il de nombreuses similitudes.
|
|
| Sujet : Novak-Pontiac Nouveau | De Pierrot du 82 Le 03-11-2010 à 12:10 cms |
|  |
En tout cas ce sont les mêmes tubes...
| |
|
|
| Sujet : Novak-Pontiac Nouveau | De odion Le 03-11-2010 à 13:58 sta |
|
Bonjour.
J'ai le meme poste que je dois remettre en état ,si l'un de vous pouvez me passer le scanne de sa glace et de son sigle se trouvant sur le coté avant droit cela m'arrangerais bien; merci d'avance.![[:Hi:]](s12.gif)
|
|
| Sujet : Novak-Pontiac Nouveau | De Duck Le 06-11-2010 à 00:12 sta |
|
Bonsoir,
Je reprends le forum ce soir .J'ai déjà ce schéma,effectivement il est très proche,mais la partie alimentation est différente, le mien n'a pas de transfo,ce qui peut expliquer la présence du cordon chauffant . Pour la demande du scan par Odion , je pense pouvoir démonter la glace et la scanner ce week-end, où dois-je le mettre?
Cdmt.
|
|
| Sujet : Novak-Pontiac Nouveau | De odion Le 06-11-2010 à 09:10 sta |
|
Bonjour Duck Vous pouvez metre le scan dans les Glaces ou sur ce forum, merci bien.
ODION
|
|
| Sujet : Novak-Pontiac Nouveau | De Duck Le 06-11-2010 à 21:28 sta |
|
Bonsoir,

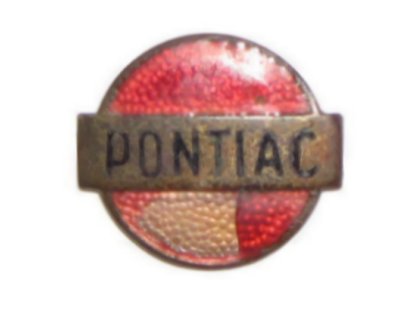

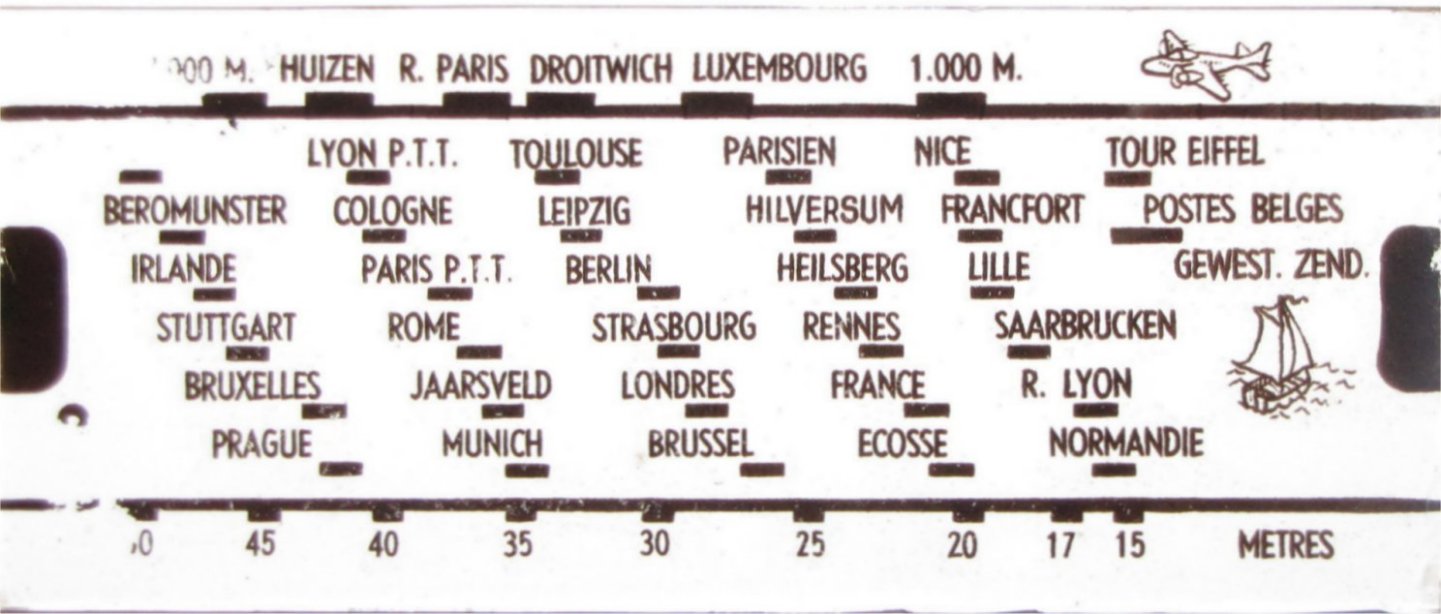

Ci joint le scan de la glace et du logo.
Cdmt
| |
|
| Sujet : Novak-Pontiac Nouveau | De odion Le 07-11-2010 à 10:05 sta |
|
Bonjour a tous. Cette journée s'annonce bien grace Duck! Merci pour les scans je vais pouvoir m'occuper de ce poste qui est en triste état.Je vais essayer de refaire le logo a l'identique ,j'ai quelques idées pour cela. Bon Dimanche a tous.
|
|
| Sujet : Novak-Pontiac Nouveau | De Duck Le 07-11-2010 à 22:59 sta |
|
Bonsoir,
Content que cela vous dépanne.Le votre a-t-il un cordon chauffant?
|
|
| Sujet : Novak-Pontiac Nouveau | De odion Le 08-11-2010 à 19:58 sta |
|
Bonsoir. Oui le mien a un cordon chauffant tout du moins ce qu'il en reste.![[:ouin:]](s10.gif)
|
|
| Sujet : Novak-Pontiac Nouveau | De Duck Le 08-11-2010 à 22:55 sta |
|
Bonsoir,
Donc ça doit-être le même modèle que le mien.J'ai fini de relever le schéma coté alim,ce qui m'a permis de calculer les résistances qui sont coupées et non marquées. Reste à vérifier le fonctionnement quand j'aurai trouvé une UY1N (si quelqu'un en a une à me proposer).Je ne suis pas mécontent,j'ai réussi à réparer le cordon chauffant qui était coupé vers le milieu.
Sur ce poste je suis assez surpris de la forme des bobinages HF qui sont à section carré!ce qui doit être assez coton à règler.
A+:
|
|
|
